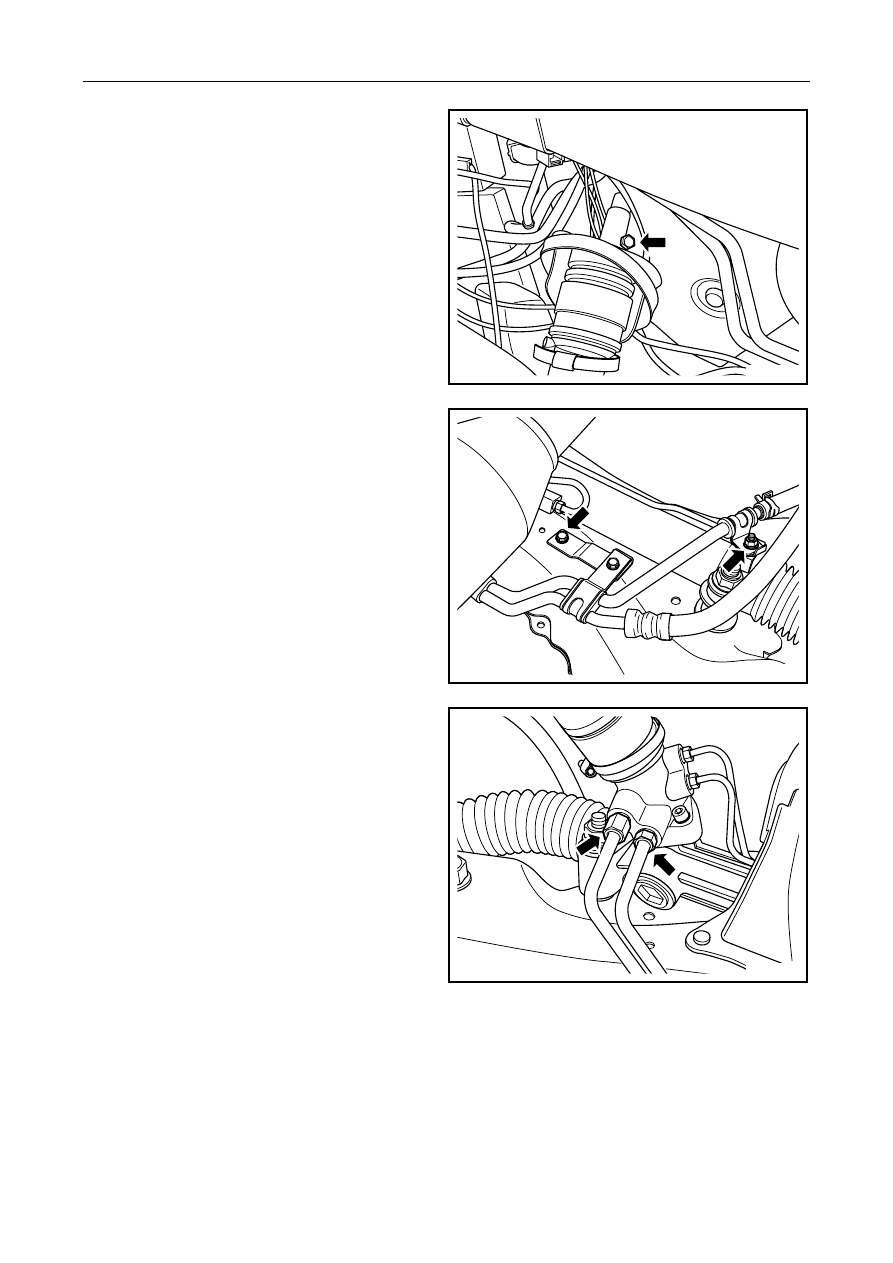

6.

Install and tighten the bolt between the steering
column and universal joint.

Torque :24Nm (Metric) 17.8lb-ft (English system)



NL07-0031b

7.

Connect the power steering gear and tie rod
assembly oil inlet and outlet pipes.

Torque:10Nm(Metric) 7.4lb-ft(English system)



NL07-0018b

8.

Install and tighten the fixing bolt and nut for the
power steering oil pipe bracket.

Torque :9Nm (Metric) 6.7lb-ft (English system)

9.

Install the wheel.

10. Lower

the

vehicle.

11.  Refilled power steering fluid, check is    it exist

leakage , repeat the above steps until pipeline is
normal

12.  Connect the battery negative cable.

13.  For implementing of air exhaust procedures of

power steering system refer to 7.2.8.7 Air exhaust
procedures of power steering system.

NL07-0017b



1667




7.3 Steering wheel and steering column

7.3.1 Specifications

7.3.1.1 Fastener specifications

Torque:

Fastener name

Model

Metric (N·m)

English system

(lb-ft)

Steering Wheel Retaining Nut

M12×1.25

36-44

26.6 - 32.6

Lower guard plate on the steering column

-

-

-

Universal joint bolt of steering column (with

knurling)

M8×32

23 - 27

17.0 - 20.0

Upper fixing bolt of steering column

M8

23 - 27

17.0 - 20.0

Lower fixing bolt of steering column

M8×32

23 - 27

17.0 - 20.0

7.3.2 Description and operation

7.3.2.1 Operations and Description

Warning!

See warnings regarding additional protection system in warning and precaution .

Notes:

See Important precaution regarding steering wheel in limit steering position in warning and precaution .

Notes:

Before disconnecting the mechanical steering column assembly, the upper intermediate shaft assembly and the
lower intermediate shaft assembly, the wheel should be maintained in the forward direction, and the mechanical
steering column assembly must be in the LOCK (lock) position.

After disconnecting the above part, do not move the front wheel tire and the wheel; otherwise, it will cause that
certain parts are wrongly positioned in the process of installation and the airbag spiral coil in the mechanical
steering column assembly deviates from the center to damage the airbag spiral coil.

Notes:

The steering column plays the role in either steering or safety protection. To ensure the energy absorption function
of the steering column, be sure to use the specified screw, bolt and nut and tighten to the specified torque.

The energy absorption pipe column is collapsed in the face of a front-end collision, thereby reducing the change
of injury to the driver.

The ignition switch comprising a steering wheel lock is installed on the mechanical steering column assembly to
lock the steering plate, thereby preventing the vehicle from being stolen. After taking out an ignition key from an
ignition switch, rotate the steering wheel left and right, popup the steering wheel lock pin in the ignition switch to
lock the steering wheel. Release the lock handle to incline the steering wheel up and down. Therefore, the driver
can regulate the steering wheel to a comfortable position. When the driver gets off, the ignition key reminding
device enables the reminder in the instrument to beeps to remind the driver if the key is still in the ignition switch.
Refer to remote control anti-theft system.

Notes:

Apply a layer of thin lithium-based lubricating grease on all friction points when reassembling. In this way, it is
very easy to disassemble and assemble the mechanical steering column assembly.

1668






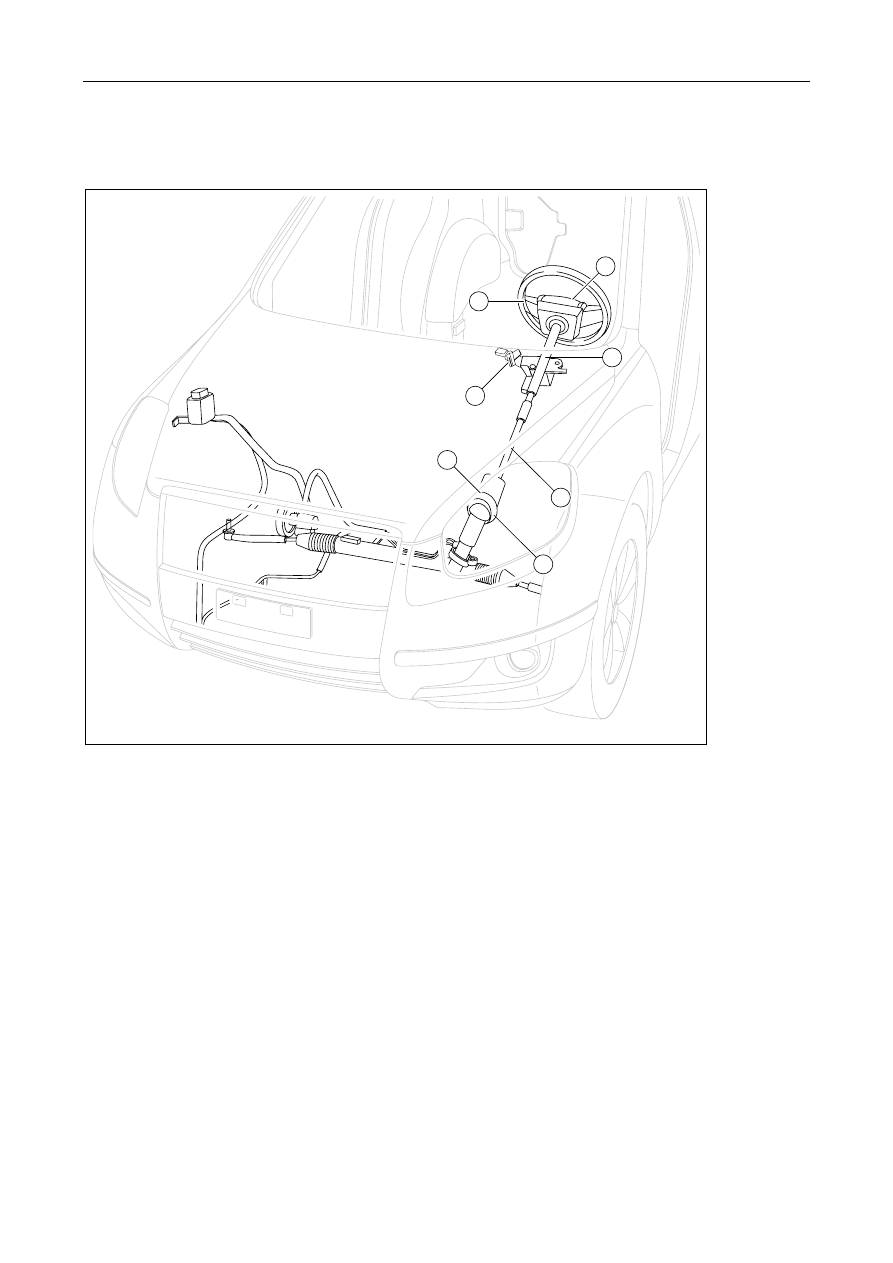

7.3.3 Component position

7.3.3.1 Component position

FC00-0001b

3

2

5

1

7

4

6

NL07-1013b



1.

Driver side safety airbag.

2. Steering

disc

3.

Mechanical steering column assembly

4.

Upper counter shaft assembly.

5.

Lower intermediate shaft assembly

6.

Steering column soundproof enclosure

7. Ignition

Switch

1669






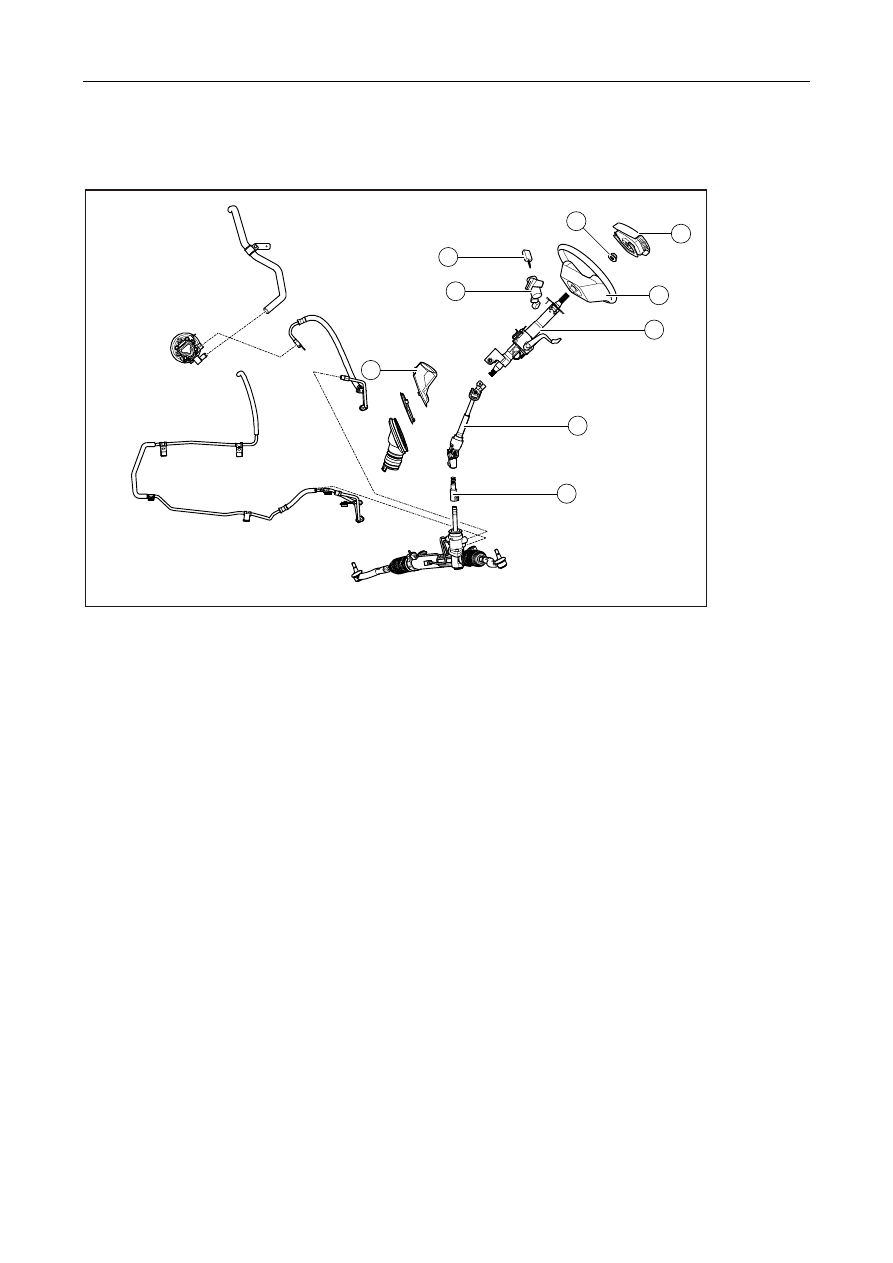

7.3.4 Disassemble drawings

7.3.4.1 Disassemble drawings

1

2

3

4

5

6

7

8

9

NL07-1014b



1.

Driver side safety airbag.

2. Steering

disc

3.

Mechanical steering column assembly

4.

Upper counter shaft assembly.

5.

Lower intermediate shaft assembly

6.

Steering column soundproof enclosure

7. Ignition

Switch

8. Ignition

key

9.

Steering wheel fixing nut\

1670
