2.12.8.2 Engine coolant temperature sensor

Dismantlement Procedure

Warning: Refer to Warning on Battery Disconnection in Warnings and Precautions.

1.  Release pressure in the cooling

system.

2.  Disconnect the battery negative

electrode cable.

Refer

to

2.12.6.1 Battery Disconnection.

3. Disconnect the temperature

sensor of engine coolant harness
connector.

4.  Dismantle the temperature sensor

of engine coolant.

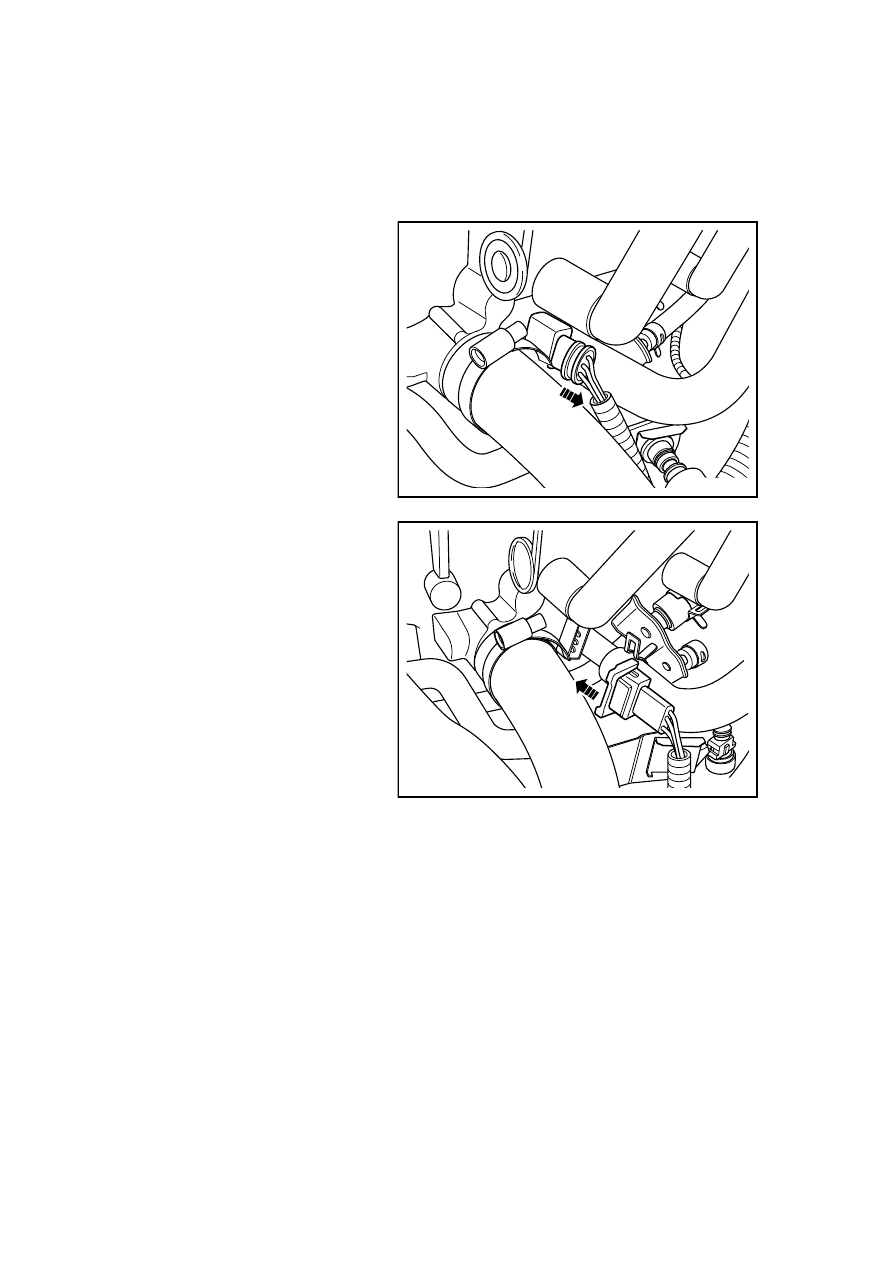

NL02-0056b

Installation Procedure:

1.  Apply sealant on the temperature

sensor of engine coolant thread.

2.  Install the temperature sensor of

engine coolant.

3.  Connect temperature sensor of

engine coolant harness connector.

4.  Fill the engine coolant.

5.  Connect battery negative cable.

NL02-0057b

919

2.12.8.3 Replacement of Intake Pressure Temperature Sensor

Dismantlement Procedure

Warning: Refer to Warning on

Battery Disconnection in
Warnings and Precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 Battery
Cable Disconnection/Connection
Procedures.

2. Disconnect  intake  pressure

temperature sensor harness
connector.

3.  For dismantling of air intake

manifold assembly, refer to
2.6.8.6 Replacement of air intake
manifold assembly.

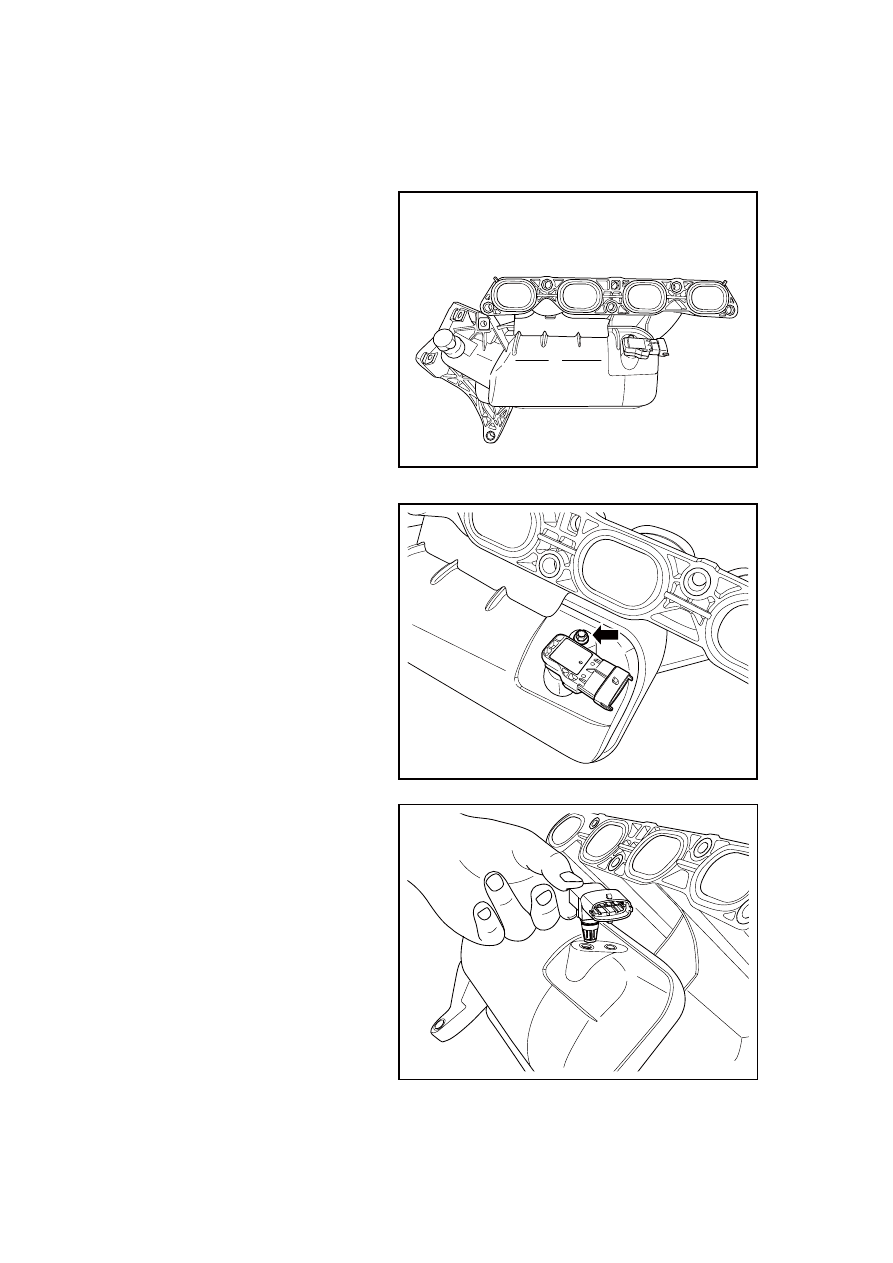

NL02-0061b

4.  Dismantle the fixing bolts of

sensor.

NL02-0062b

5.  Pull out the intake pressure

temperature sensor.

NL02-0063b

920

Installation Procedure:

1. Clean the intake pressure

temperature sensor installation
position and apply new seals.

Note: the seal ring is a single use
piece, which must be replaced by a
new one after disassembling at every
turn.

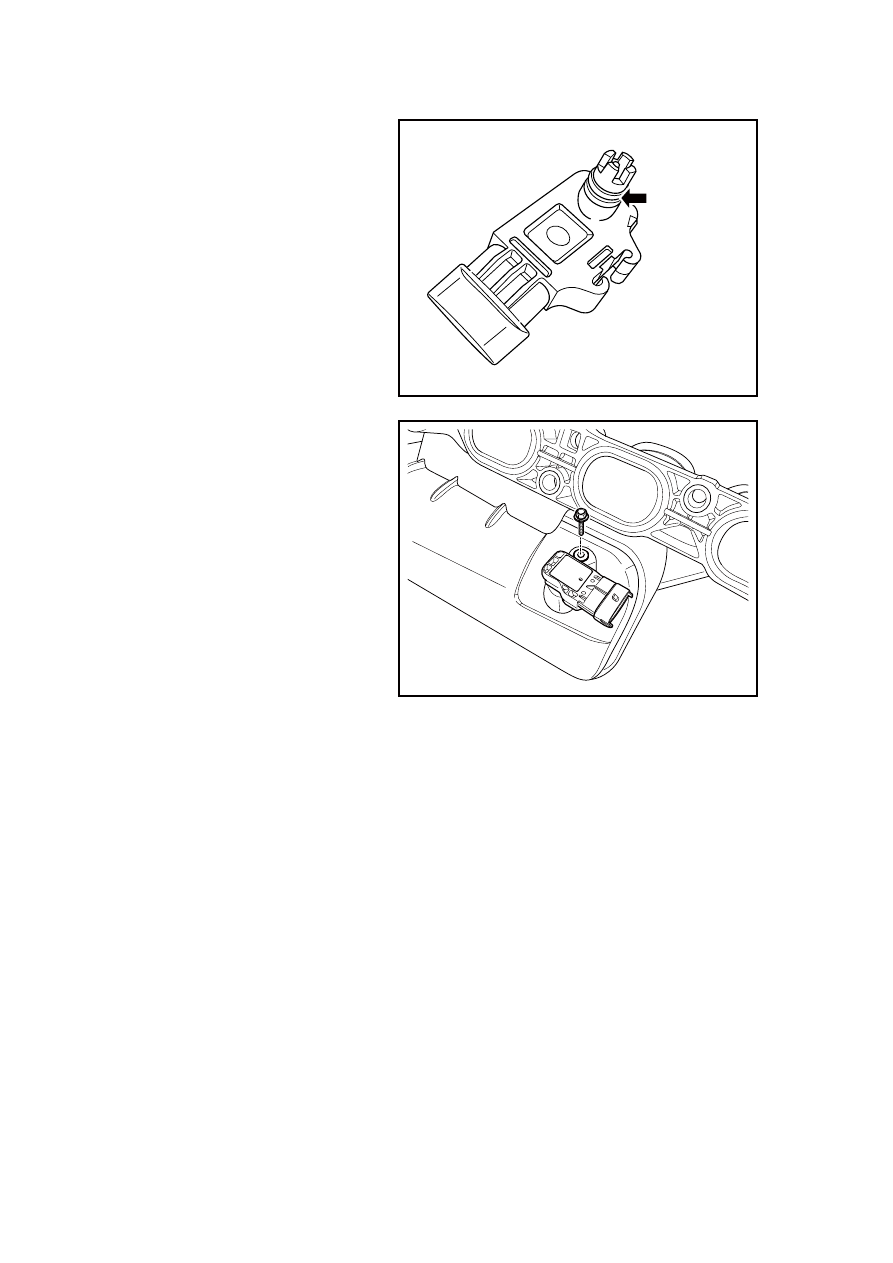

NL02-0064b

2.  Install the fixing bolts of sensor.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

3. Install air intake manifold

assembly.

4.  Connect the intake pressure

temperature sensors harness
connector.

5.  Connect the battery negative

cable.

NL02-0065b



921

2.12.8.4 Replacement of Electronic Acceleration Pedal Assembly

Dismantlement Procedure

Warning: Refer to Warning on
Battery Disconnection in Warnings
and Precautions.

1.  Disconnect the battery negative

cable. Refer to 2.12.6.1 Battery
Cable Disconnection/Connection
Procedures.

2.  Disconnect the acceleration pedal

assembly harness connector.

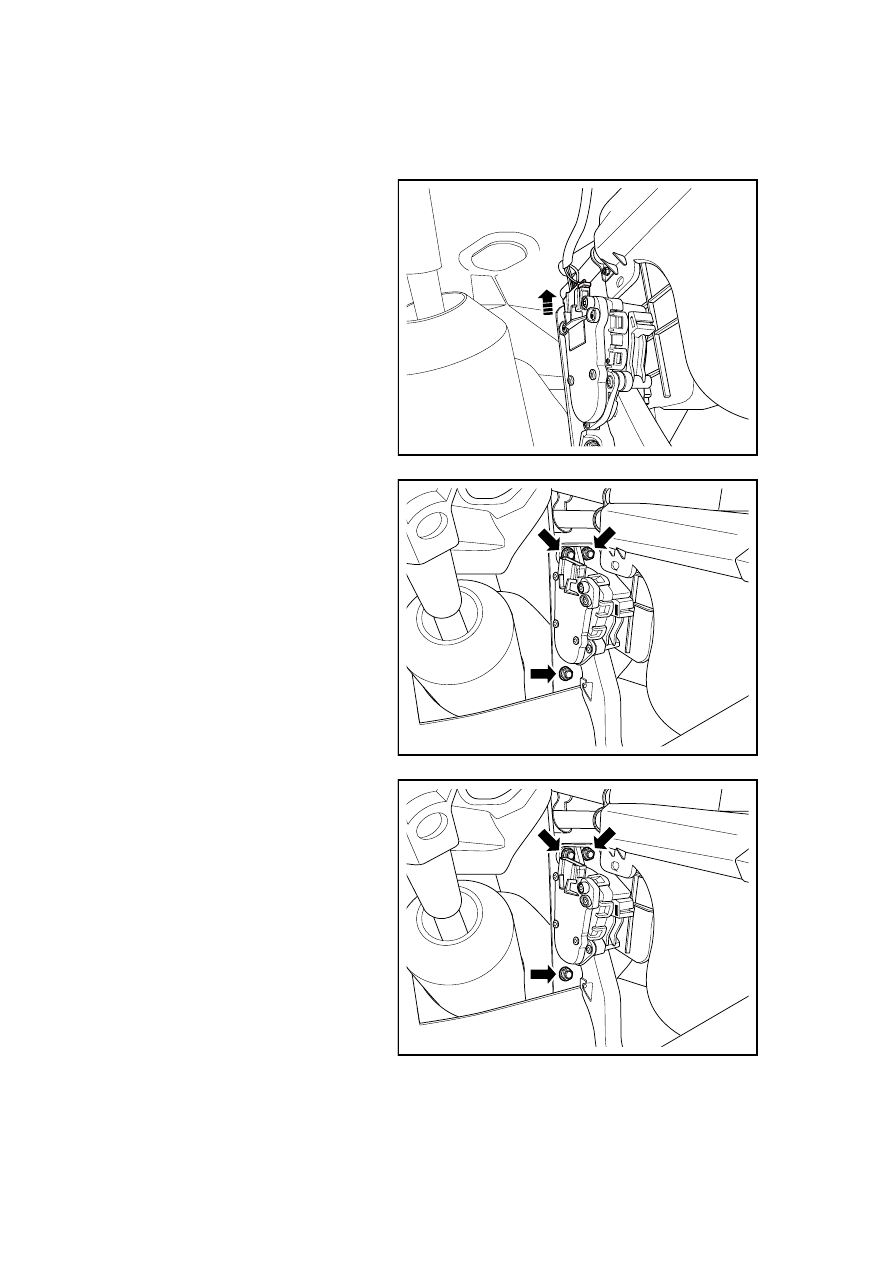

NL02-0058b

3.  Dismantle the fixing bolts of

acceleration pedal and dismantle
the acceleration pedal.

NL02-0059b

Installation Procedure:

1.  Install the acceleration pedal and

tighten the fixing nuts.

Torque:15 Nm(Metric) 11
lb-ft(English system)



2.  Connect the acceleration pedal

harness connector.

3.  Connect the battery negative

cable .

NL02-0059b
