9.  Install the power steering gear tie

rod lateral pin bolts.

Refer to 3.3.6.1 “Inspect Gearbox Oil
and Liquid Level” to inspect the
tightness of the gearbox oil exhaust
bolts and refill the gearbox oil.

11. Lower the vehicle.

12.  Install the front wheels.

NL02-0187b

13. Install the heater intake and

outlet pipes.

14.  Install gear shift lever cable.

15.  Install canister vacuum tubes.

16.  Install the fuel pipe.

17.  Install grounding point of battery

negative cable in gearbox
housing.

18. Connect the engine wiring

harness to the engine cabin
junction box connecting cables
and connectors.

NL02-0186b

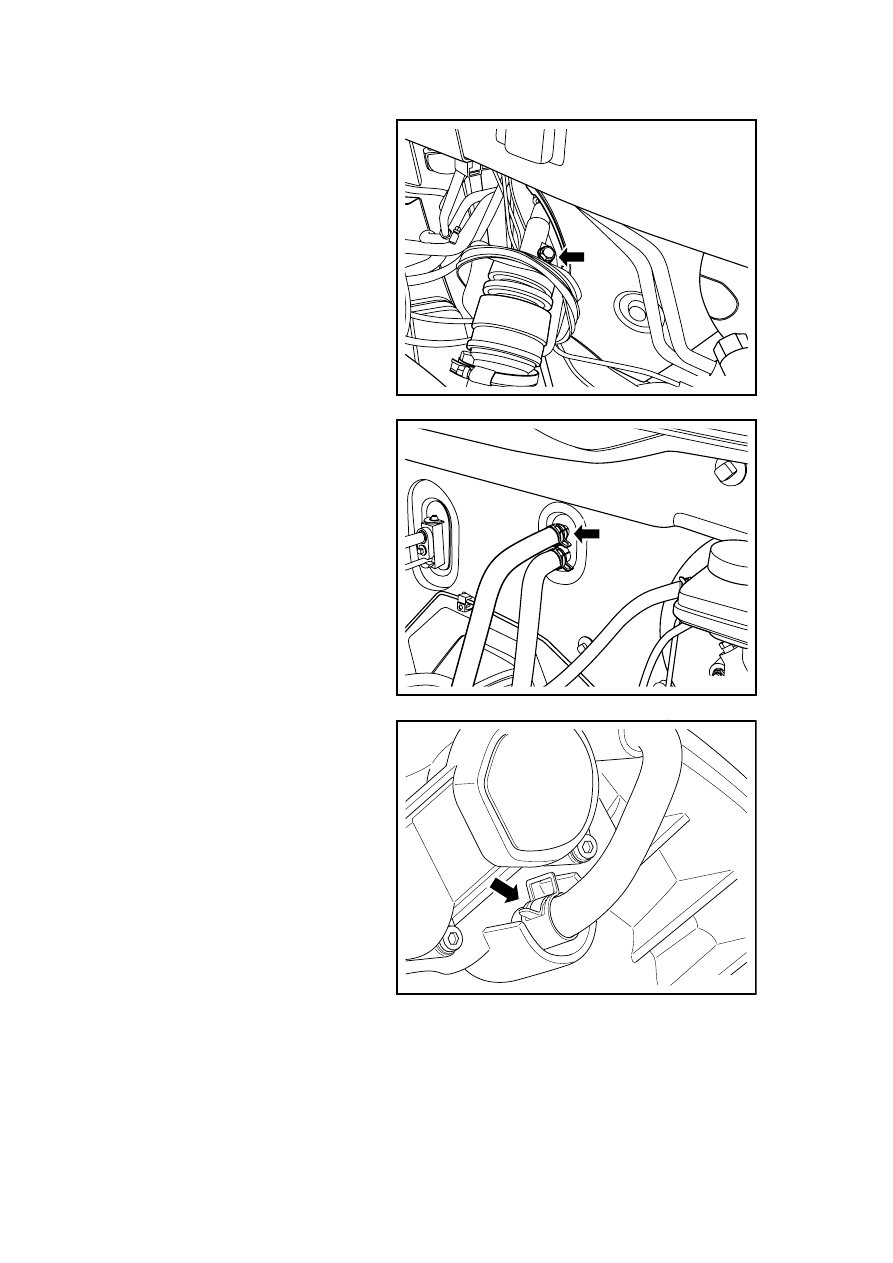

19.  Install fixing bolts of clutch slave

cylinder.

Torque :20Nm (Metric) 14 . 8lb-ft
(English system)

20.  Install and tighten the fixing bolts

of clutch oil pipe bracket.

Torque:10Nm(Metric) 7.4lb-ft(English
system)

21. Install the vacuum booster

vacuum tubes.

22. Install the radiator inlet and

outlet pipes.

23.  Install radiator water outlet pipe.

24. Install the intake main pipe

assembly.

NL02-0007c

479

25.

Install the air-conditioning
compressor high and low
pressure connecting pipes.

Torque :18Nm (Metric) 13 . 3lb-ft
(English system)

26. Connect the front and rear

oxygen sensor harness
connectors.

27.  Connect the engine control unit

and engine harness to the
instrument panel harness
connectors.

28.  Install grove box of instrument

desk .

29.  Install battery and bottom plate.

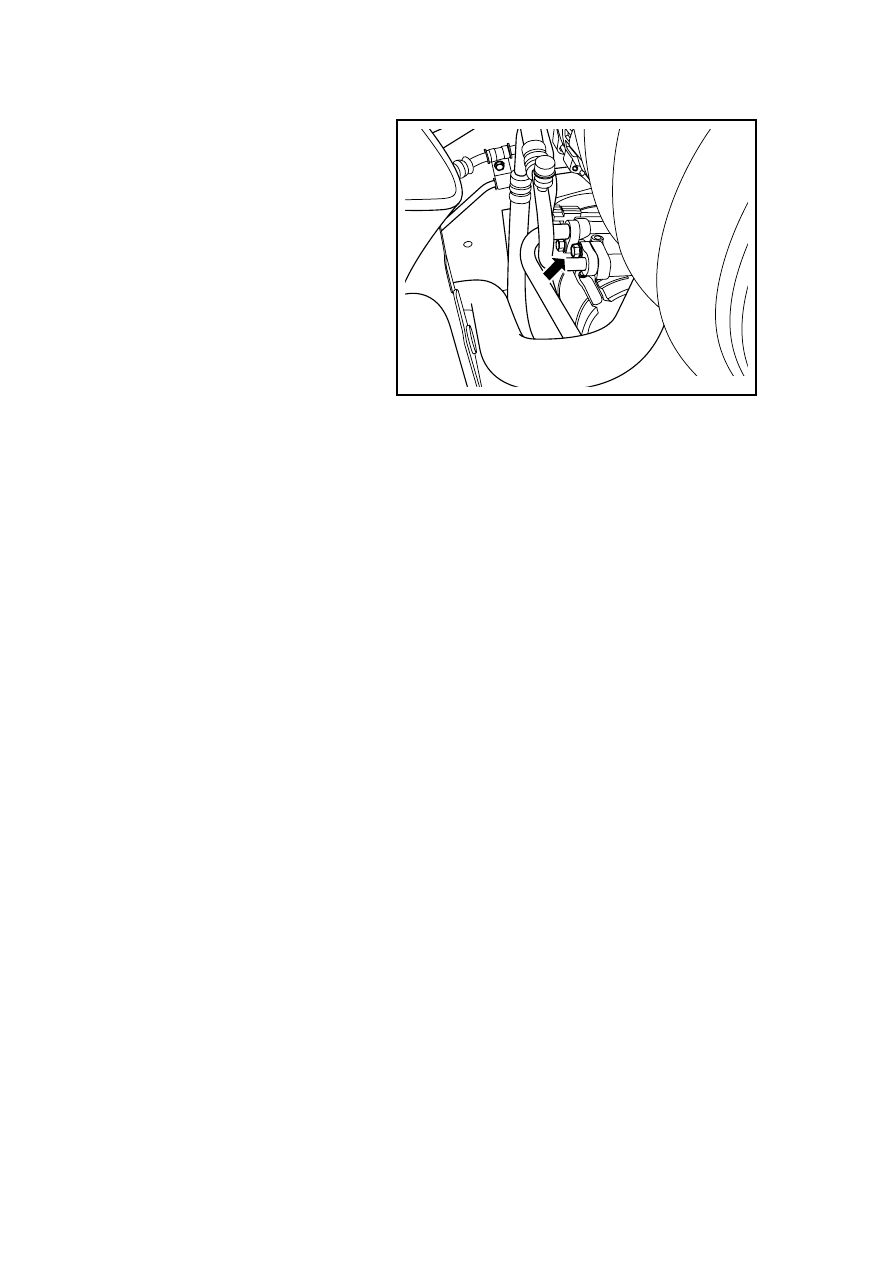

30. Install the Coolant Recovery

Reservoir.

31.  Fill engine coolant.

32.

Fill the air-conditioning
refrigerant .

33. Connect the battery negative

cable .

NL02-0174b

480

2.6.8.14 Replacement of Cylinder Hood Assembly

Dismantlement Procedure

1.  Disconnect the battery negative electrode cable. Refer to 2.12.6.1 Battery Disconnection.

2.  Dismantle the plastic shield of engine. Refer to 2.6.8.1 Replacement of Plastic Shield of

Engine.

3.  Refer to 2.8.8.1 Engine Coolant Discharge and Filling to discharge the engine coolant.

4.  Refer to "Replacement of Electrical Throttle Body Assembly" to dismantle the throttle body.

5.  Refer to 2.6.8.6 "Replacement of Intake Manifold Assembly" to dismantle the intake

manifold assembly.

6.  Refer to 2.7.6.1 "Replacement of Exhaust Manifold" to dismantle the exhaust manifold.

7.  Dismantle ignition coil and ignition guide wire ,  refer to“2 . 10 . 7 . 3ignition coil

replacement ” .

8.  Refer to 2.6.8.2 "Replacement of Cylinder Hood Cover" to dismantle the cylinder hood

cover.

9.  Refer to 2.6.8.3 "Replacement of Drive Belt" to dismantle the drive belt.

10.  Refer to 2.6.8.9 "Replacement of Timing Chain Cover" to dismantle the timing chain cover.

11.  Refer to 2.6.8.10 "Replacement of Timing Chain" to dismantle the timing chain.

12.  Refer to 2.3.8.5 “Replacement of Fuel Injector” to dismantle the fuel distributing pipe

assembly.

13.  Refer to 2.2.8.2 "Replacement of

temperature sensor of engine
coolant" to disconnect the
temperature sensor of engine
coolant harness connector.

14.  Refer to 2.10.7.1 "Replacement

of Camshaft Position Sensor" to
dismantle camshaft position
sensor.

15.  Refer to 2.2.8.5 "Replacement of

VVT Solenoid Valve and Filter
Cleaning" to dismantle the VVT
Solenoid Valve.

16.  Refer to 2.6.8.12 “Replacement

of Camshaft” to dismantle the
camshaft.

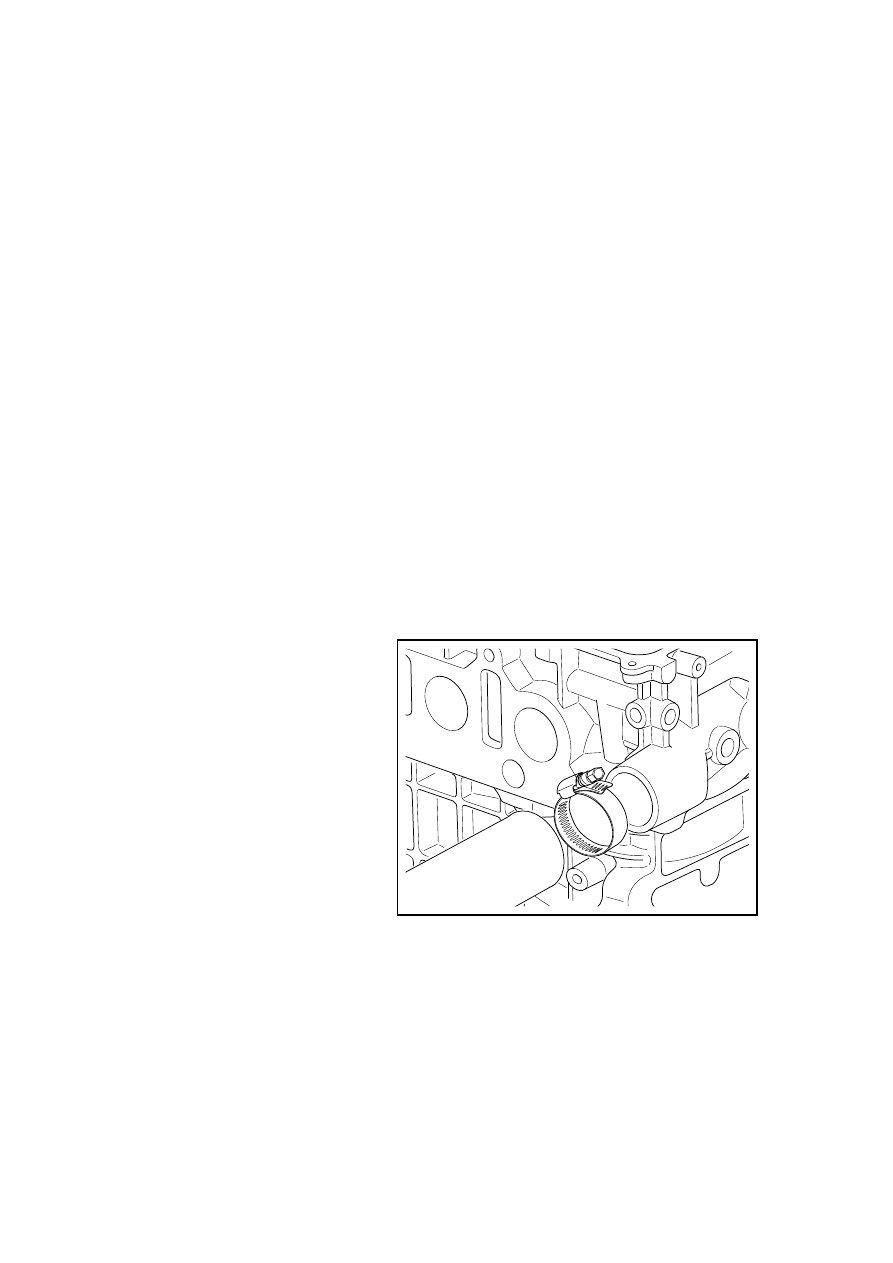

17. Dismantle the radiator inlet

pipes.

18.  Dismantle the warm water pipe

for the heater tank.

GC02-0051c

481

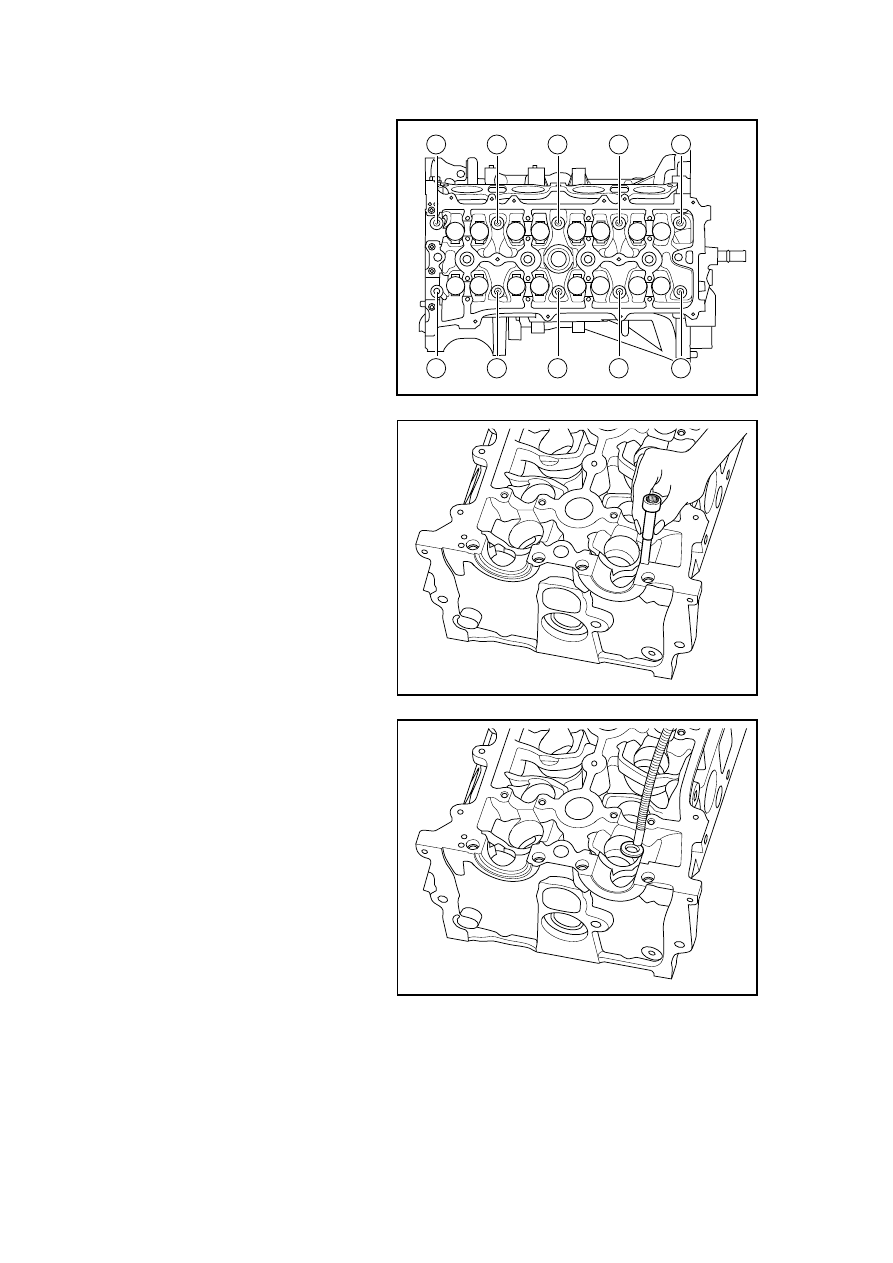

19. Dismantle the cylinder hood

bolts according to the sequence
in the figure.

Note: When the engine is hot, it is
prohibited to dismantle the cylinder
hood, as this will cause the cylinder
hood distortion.

1

3

7

5

9

10

6

8

4

2

GC02-0052c

20.  Remove the cylinder hood bolts.

Note: Due to confined space, cylinder
head bolts and bolt gaskets can not
be removed together.

GC02-0053c

21.  Remove the cylinder hood bolt

gasket with a magnetic stick.

GC02-0054c

482
