2.6.5 Part disassembly drawing

2.6.5.1 Cylinder Hood Cover Components

1

2

3

5

4

6

7

GC02-0006c

1.  Venting rubber pipe 1 of crankcase

2.  PCV valve component

3.  Cylinder head cover

4.  Cylinder head cover sealing pad

5.  Oil Filler Cap Components

6. Crankcase

Bleed

Pipe

7.    Crankcase Ventilation Hose II

427

2.6.5.2 Camshaft

1

4

3

6

7

8

5

2

GC02-0007c





1 Intake

camshaft

2. Exhaust

camshaft

3. VVT

actuator

4.  Timing chain tensioning rail

5. Crankshaft

timing

sprocket

6.  Timing chain guide rail

7.  Exhaust camshaft timing sprocket

8. Timing

chain

428

2.6.5.3 Cylinder Hood Assembly

12

11

10

9

8

6

4

2

7

19

18

17

5

3

1

16

15

14

13

FE02-2071b





1. Exhaust

valve



2. Intake

valve

3.  Exhaust valve seat ring

4.  Intake valve seat ring

5. Exhaust

valve

duct

6.  Intake valve duct

7.  Intake valve oil seal

8.  Intake valve spring gasket

9. Intake

valve

spring

10.  Intake valve spring seat

11.  Intake valve locking plate

12.  Intake valve tappet sleeve

13.  Exhaust valve tappet sleeve

14.  Exhaust valve locking plat

15.  Exhaust valve spring seat

16. Exhaust valve spring

17.  Exhaust valve spring gasket

18.  Exhaust valve oil seal

19. Cylinder Hood



429

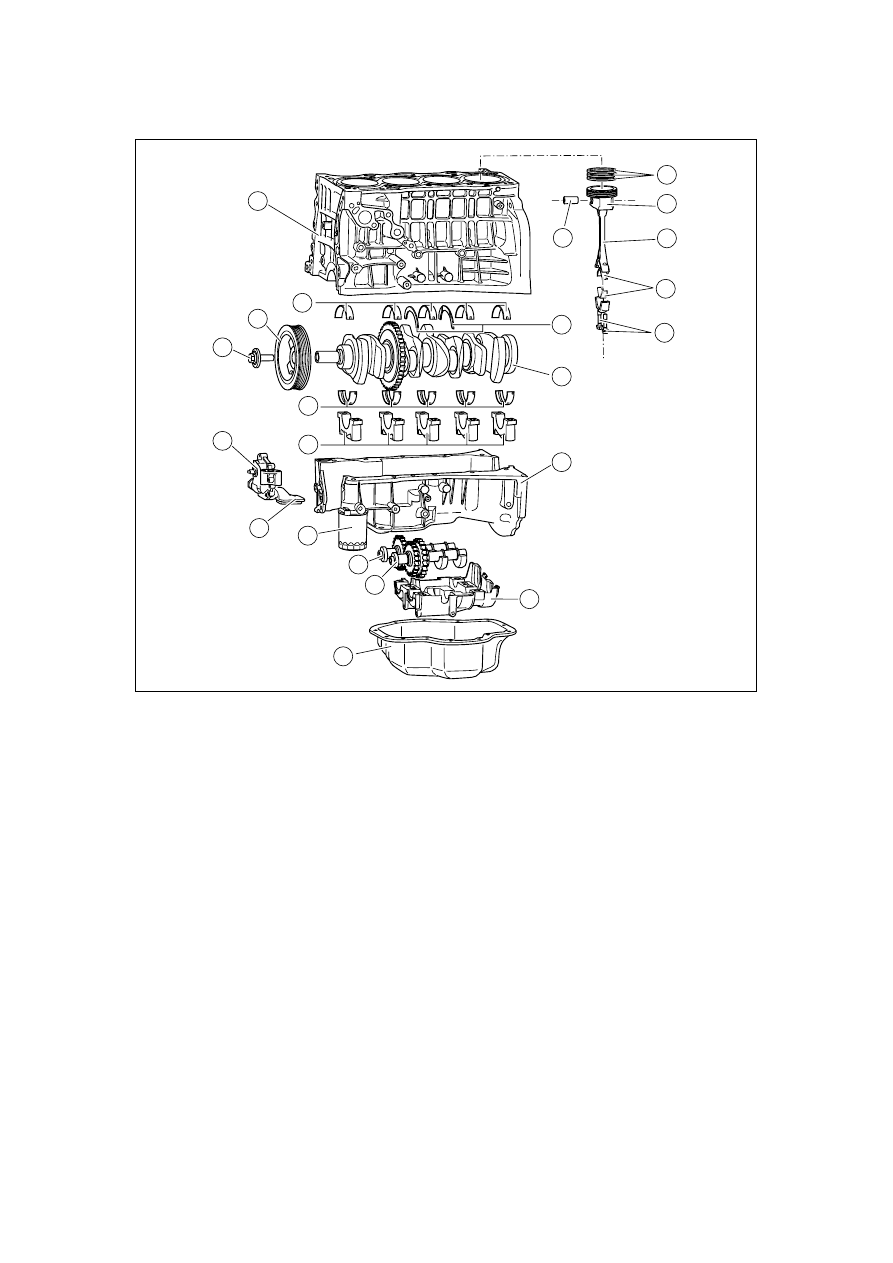

2.6.5.4 Cylinder body disassembly drawing

4

15

22

21

20

19

17

18

12

5

6

10

11

16

13

7

3

2

1

8

9

14

GC02-0008c



1. Cylinder

Block

2.  Vibration damping belt plate

3.  Vibration damping belt plate bolt

components

4. Main

bearing

(upper)

5. Main

bearing

(lower)



6. Main

bearing

cover

7.  Oil pump assembly

8. Oil

strainer

9. Oil

filter

10. Balance shaft component Ⅱ

11. Balance shaft component Ⅰ

12. Oil pan

13.  Balance shaft bearing cover components

14. Crankcase body

15. Crank shaft

16. Thrust bearing

17. Piston pin

18. Connecting rode bolt

19. Connecting rode bearing

20. Connecting rod

21. Piston

22.  Piston Rod Component

430
