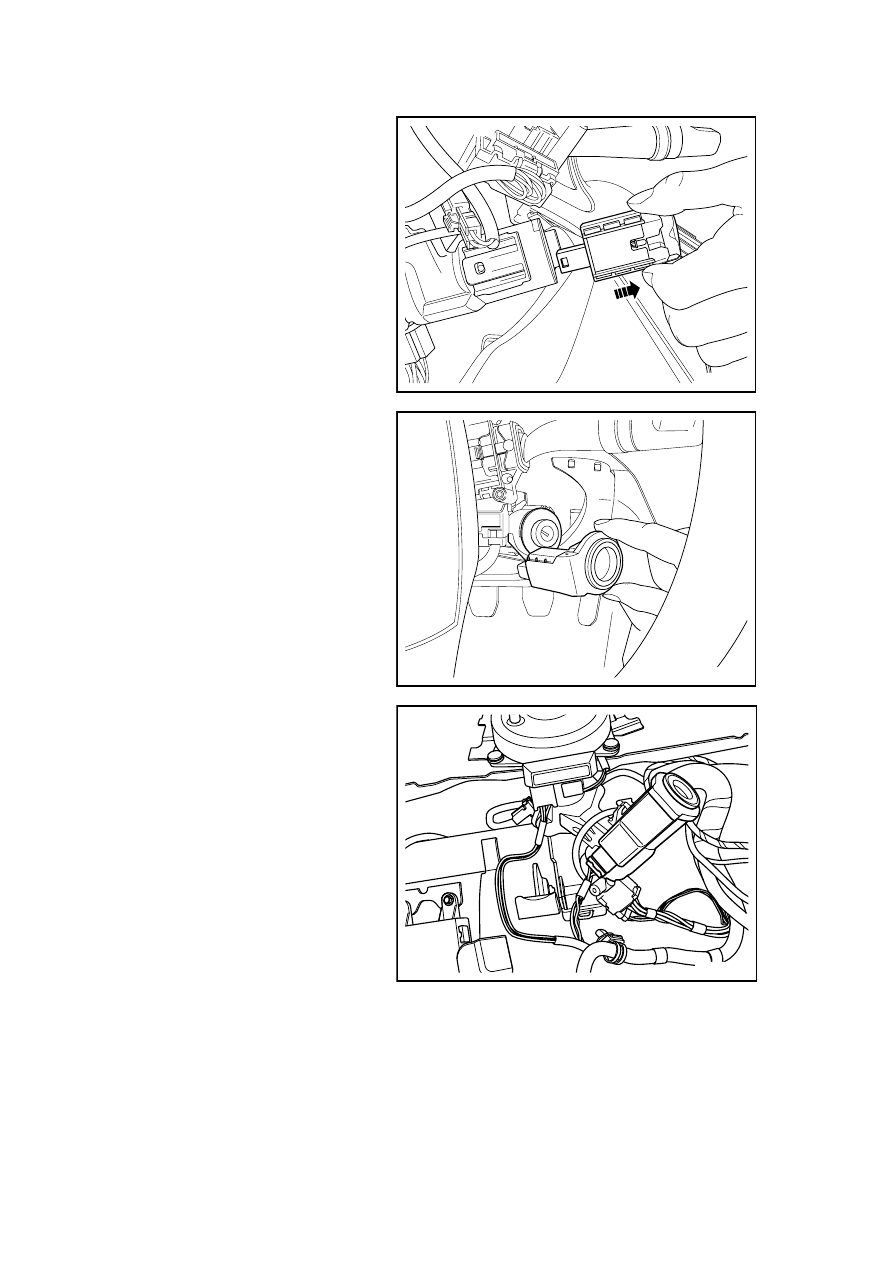

6. Dismantle  the  electronic

anti-theft engine coil.

NL02-0039b

Installation Procedure:

1.  Install the electronic anti-theft

engine coil.

NL02-0040b

2.  Connect the electronic anti-theft

wiring harness coil connector.

3.  Install the steering column upper

and lower protective plates.

4.  Install and tighten the left upper

steering column shield retaining
screw.

Torque : 2Nm(Metric) 1 .
5lb-ft(English system)

5.  Install and tighten the lower

steering column shield retaining
screw.

Torque: 2Nm (Metric system) 1.5lb-ft
(English system)

6.  Connect the battery negative

cable .

NL02-0041b

411

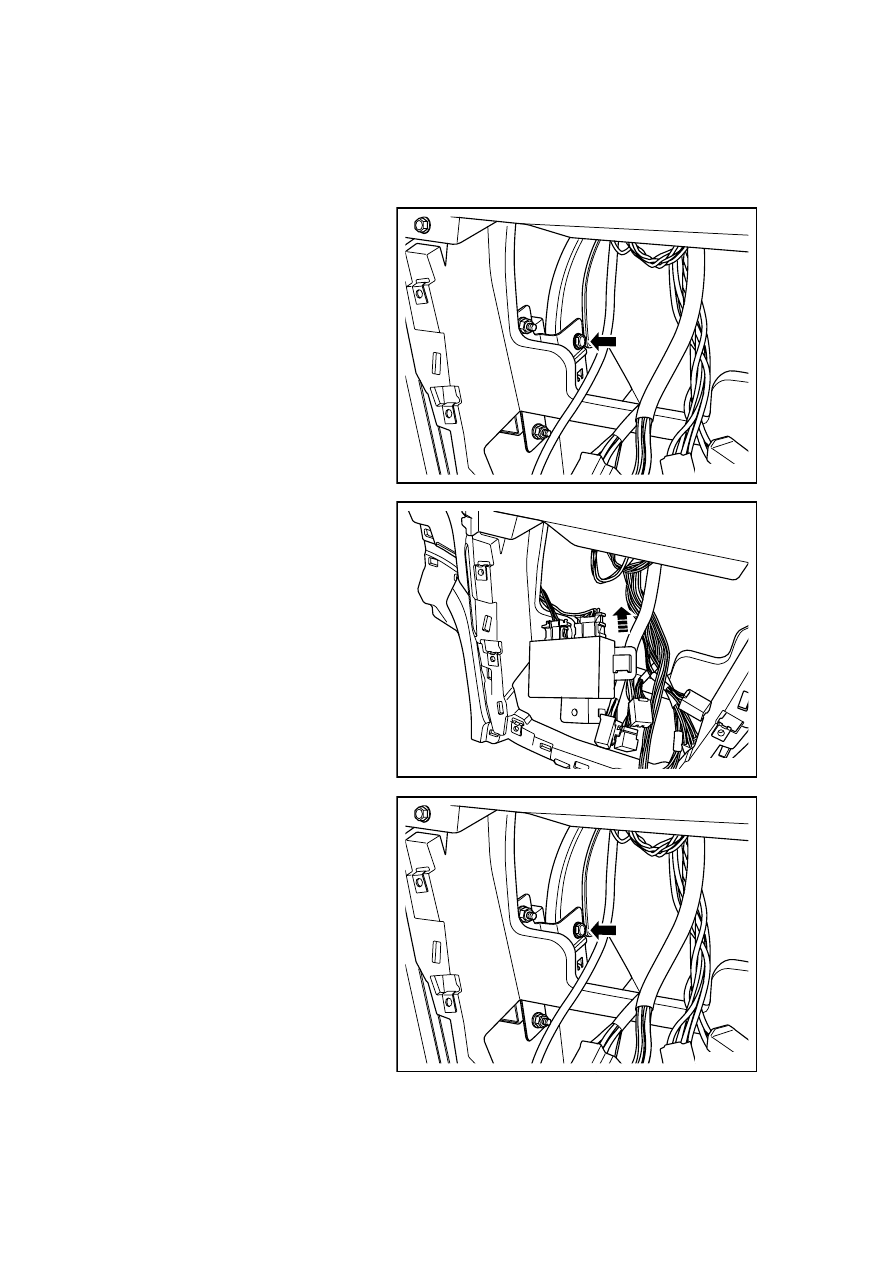

2.5.8.2 Replacement of Engine Anti-theft System Control Module

Dismantlement Procedure

Warning: Refer to "Warning on Battery Disconnection" in "Warnings and Precautions".

1.  Disconnect the battery negative

cable. Refer to 2.12.6.1 Battery
Cable Disconnection/Connection
Procedures.

2.  For dismantlement of the audio

unit, see 11.2.7.4 Replacement of
Audio Unit.

3.  Dismantle the fixing bolts of

anti-theft system control module.

NL02-0042b

4. Disconnect anti-theft system

control module harness
connector.

NL02-0043b

Installation Procedure:

1.  Connect anti-theft system control

module harness connector.

2.  Install and tighten the fixing bolts

of engine anti-theft system
control unit bracket.

Torque: 9Nm (Metric system) 6.7lb-ft
(English system)

3.  Install the audio head unit.

4.  Connect the battery negative

cable .

NL02-0042b



412

2.6 Mechanical system (4G20/4G24)

2.6.1 Specifications

2.6.1.1 Fastener Specifications

Specification

Fastener Name

Model

Metric (N.m)

English system
(lb-ft)

Intake camshaft front bearing
cap bolts

M8×50 30±1

21.3-22.7

Exhaust camshaft front bearing
cap bolts

M8×50 30±1

21.3-22.7

Camshaft Bearing Cap Bolts

M6×40

13±1

8.8-10.3

Cylinder Head Manufacturing
Hole Plug

M27×1 . 5

86±8

57.2-68.9

Piston Cooling Nozzle Bolt

M6×12 (socket head)

7±1

4.4-5.9

First Pass 20±1

13.9-15.4

Connecting Rode Bolts

M9×1×45.5

Second Pass
50~55

36.5-40.3

Crankcase Bolts

M8×125

M8×45

24±1 16.9-18.3

First Pass 20±2

13.2-16.1

Second Pass
40±2

27.9-30.8

Main Bearing Cap Bolts

M10×1 . 5×82 . 5

Third Pass 60±3  41.8-46.3

First Pass 15±2

9.5-12.5

Balance Shaft Cap Bolts

M8×60

Second Pass
38±3

25. 7-30.1

Oil Pump Bolts

M8×65

19±2

12.5-15.4

Oil Filter Adapter-Crankcase

M24×1 . 5

30±3

19.8-24.2

Oil Filter- Oil Filter Adapter UNF3/4-16

20±3

12.5-16.9

First Pass 35±4

22.7-28.6

Cylinder Hood Bolts

M11×1 . 5×142

Second Pass
70±2

49.8-52.8

413

Third Pass 90±3  63.8-68.2

Water temperature sensor

M12×1 . 5

15±3

8.8-13.2

VVT Bolts

M12×1 . 25×55

60±3

41.8-46.2

Timing Sprocket Bolt

M10×1 . 25×22

50±3

34.5-38.8

Chain Guide Rail Bolts

M6×14

9±1

5.9-7.3

Oil Pump Sprocket Bolts

M9×1×10

30±3

19.8-24.2

Oil Pump Chain Tensioner Pin
Roll

M6×12 13±1

8.8-10.3

Chain Tension Rail Pin Roll

M8×16

19±1

13.2-14.7

Oil Pump Chain Tightener Bolts  M5×16

6±1

3.7-5.1

M10×40 50±3

34.5-38.8

M8×30 18±3

11-15.4

Timing Chain Cover Bolt

M6×30 . M6 Nut

10±1

6.6-8.1

Chain Tensioner Bolts

M6

9±1

5.9-7.3

Spark Plug

M14×1.25

25±3

16.1-20.5

Oil Pan Drain Plug

M12×1 . 25×10 . 5

25±3

16.1-20.5

M6×14 5.9-7.3

Oil Pan bolts and nuts

M6 Nut

9±1

5.9-7.3

Camshaft Timing Sensor Bolts

M6×14

9±1

5.9-7.3

Engine Oil Pressure Alarm

R1/8

15±1

10.3-11.7

OCV Filter Oil Duct Plug Screw  M14×12

30±3

19.8-24.2

OCV Valve Bolts

M5×12

6±1

3.7-5.1

M6×60 7.3-8.8

M6×33 7.3-8.8

Cylinder Hood Cover Bolts and
Nuts

M6 Nut

11±1

7.3-8.8

PCV Valve Bolts

NPT3/8

19±2

12.5-15.4

Ignition Coil Bolts

M6×20

9±1

5.9-7.3

Exhaust Manifold Nuts

M8

30±3

19.8-24.2

414
