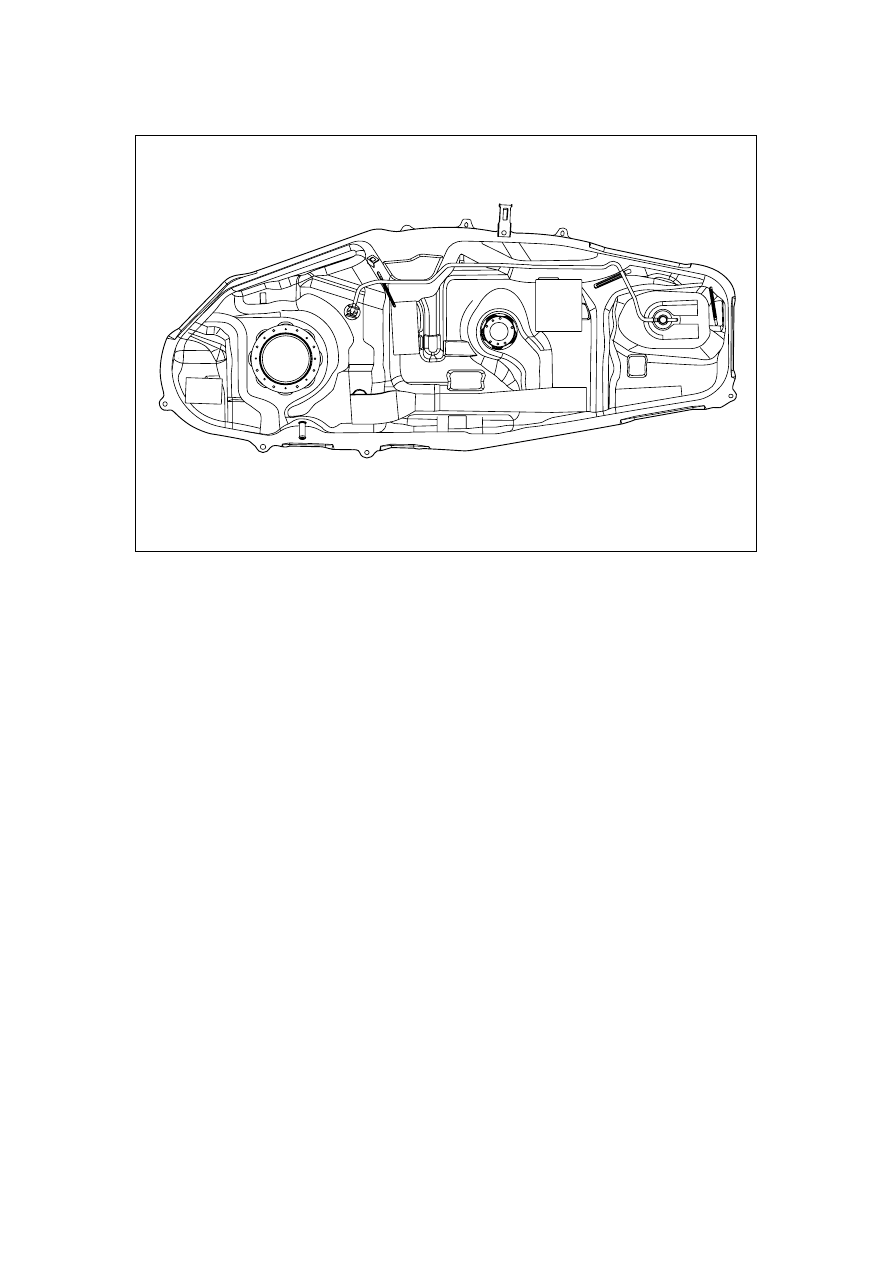

2.3.4.3 Fuel Tank Assembly

NL02-2270b



343

2.3.4.4 Fuel Pump with a Fuel Sensor Assembly

NL02-2271b

1

2



1. Fuel

Pump

Assembly

2.  Fuel Level Sensor

344

2.3.5 Disassemble drawings

2.3.5.1 Oil rail and injector assembly Disassembly drawing

1

2

3

NL02-2182b



1.  Fuel Distribution Pipe

2. Fuel

Injectors

3. Spring

Clip

345

2.3.6 Electrical schematic diagram

2.3.6.1 Electrical schematic diagram

NL02-2167b



Battery
voltage

Main

relay

Fuel

pump

relay

Four cylinders fuel

injector

Three cylinders fuel

injector

Two cylinders fuel

injector

One cylinderfuel

injector

Fuel

pump

Ignition

switch

Forbidden/sta

rtfuel signal
