1.8 Complete vehicle specification

1.8.1 Specifications

1.8.1.1 Complete vehicle size

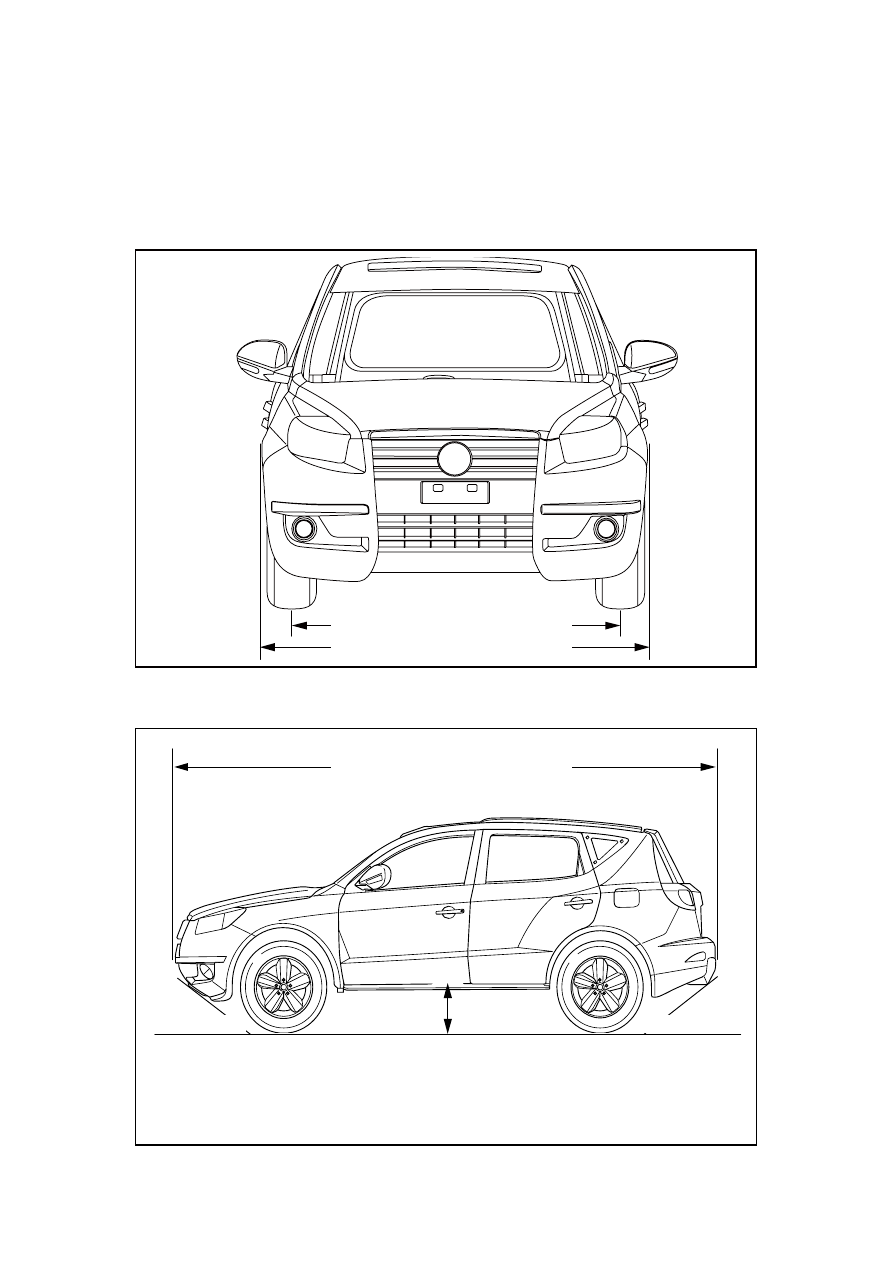

Front view



Side view

NL01-0008b



NL01-0007b

Front wheel track 1560mm (61in)

Body width 1833mm (72in)

Body length 4541mm (178in)

Approachangle24°

Departure angle24°

Minimum ground clearance180mm (7in)

(No-Load)/140mm (5.5in)(Full load)

39

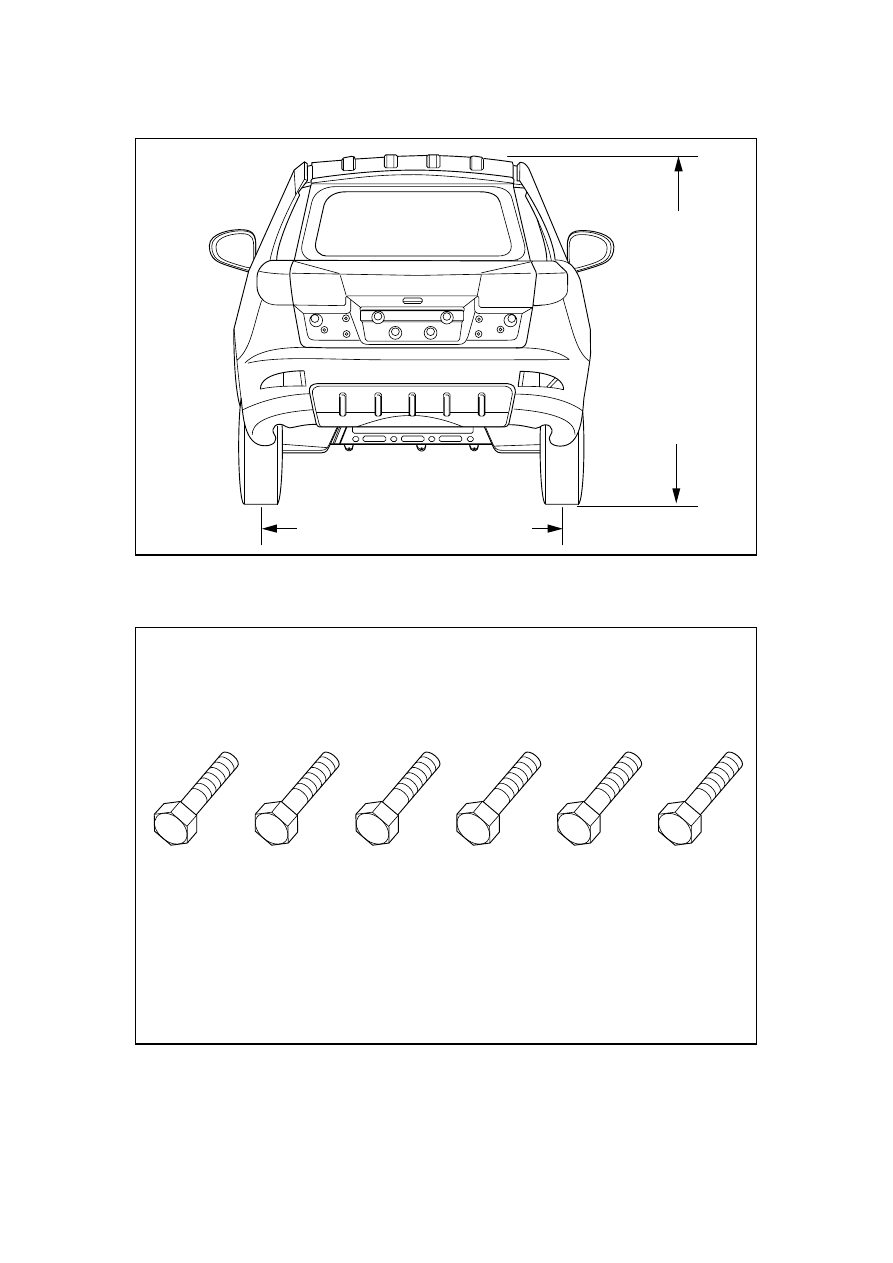

Rear view



NL01-0009b



1.8.1.2 Fastener specifications

Fasten specification diagram

4.6

4.8

5.8

8.8

9.8

10.8

NL01-0010b



Geely automotive engineering standards have adopted some parts of the definition of the standard
ISO metric fastener dimension with the aimed at reducing the number of different dimension
fasteners used while maintaining the best thread quality for each dimension. Metric bolts are
shown above, and the intensity level increases as the number increases.

Bo
dy

 h

eig

ht

 17
00

mm (6

7i

n)



Rear wheel track 1560mm (61in)

40

Fastener specification of complete vehicle

Torque range

Component name

Application

Model and

specification

Metric

(N.m)

English

system

(lb-ft)

Combination member
of hexagon head bolt
and spring washer

Better negative
grounding wire

M8×20

13 - 17

9.6 - 12.6

Hexagon flange nut

Pipe system assembly

M6

8 - 10

5.9 - 7.4

Hexagon flange nut

Fuse box of front cabin

M6

8 - 10

5.9 - 7.4

Hexagon flange nut

Hexagon flange nut

M6

8 - 10

5.9 - 7.4

Hexagon flange bolt,
spring washer and
plain washer
assembly

Instrument panel harness
assembly

M6×16

7 - 9

5.2 - 6.6

Hexagon flange bolt,
spring washer and
plain washer
assembly

Engine harness assembly

M6×16

7 - 9

5.2 - 6.6

Hexagon flange bolt,
spring washer and
plain washer
assembly

Better negative
grounding wire

M6×16

7 - 9

5.2 - 6.6

Hexagon flange bolt,
spring washer and
plain washer
assembly

Engine compartment
harness assembly

M6×16

7 - 9

5.2 - 6.6

Hexagon flange bolt,
spring washer and
plain washer
assembly

Back door harness
assembly

M6×16

7 - 9

5.2 - 6.6

Cross recessed pan
head self-tapping
screw and plain
washer assembly

Front fog lamp assembly

ST4. 8×16

4 - 6

3 - 4.4

Cross recessed pan
head self-tapping
screw and plain
washer assembly

Combination instrument
assembly

ST4. 8×16

4 - 6

3 - 4.4

Cross recessed head
self-tapping screw

Defrost switch

ST4. 2×13

2 - 4

1.5 - 3

Hexagon flange nut

Left rear combination
lamp assembly

M5

4 - 6

3 - 4.4

Hexagon flange nut

Right rear combination
lamp assembly

M5

4 - 6

3 - 4.4

41

Hexagon bolt and
plain washer
assembly.

Central door lock
electrical device

M6×16

7 - 9

5.2 - 6.6

Hexagon bolt and
plain washer
assembly.

Electric anti-theft
electrical device

M6×16

7 - 9

5.2 - 6.6

Hexagon flange bolt,
spring washer and
plain washer
assembly

Single disc assembly
with MPS main machine

M6×20

7 - 9

5.2 - 6.6

Hexagon flange bolt

Pipe system assembly

M6×12

8 - 10

5.9 - 7.4

Combination member
of hexagon head nut
and enlarged taper
washer

A/C Motor Assembly

M6

7 - 9

5.2 - 6.6

Hexagon head bolt
spring washer and flat
washer combination
member

Base plate harness
assembly

M6×16

7 - 9

5.2 - 6.6

Cross recess hexagon
head bolts and flat
washer combination
part

Left front combination
lamp assembly

M6×16

7 - 9

5.2 - 6.6

Cross recess hexagon
head bolts and flat
washer combination
part

Right front combination
lamp assembly

M6×16

7 - 9

5.2 - 6.6

Cross recessed head
self-tapping screw

Front tweeter

ST2. 5×8

1-3

0.7-2.2

Combination member
of hexagon head cross
recess bolt. spring
washer and flat
washer

Parking motor main
engine

M5×16 3-5 2.2-3.6

Hexagon bolt

Compressor assembly

M8×105

18-22

13.3-16.2

Hexagon flange bolt,
spring washer and
plain washer
assembly

Electric horn device

M8×16

18-22

13.3-16.2

Hexagon flange bolt

Condenser assembly

M6×16

8-10

5.9-7 . 4

Hexagon flange bolt

Main machine device of
air conditioning

M6×16 8-10

5.9-7

.

4

Hexagon flange bolt

Pipe system assembly

M6×20

8-10

5.9-7 . 4

Hexagon flange bolt

Pipe system assembly

M6×20

22-24

16.2-17.8
