not replaced every six months, damage to the
heater and air conditioner components could
occur.

IMPORTANT: When replacing the air filter, use
only a Freightliner-approved air filter.

1.

Park the vehicle on a level surface. Apply the
parking brakes and chock the rear tires.

2.

Lift the wire retainer on the air filter cover up and
over the upper edge of the cover, and pull the
wire retainer down. See

Fig. 4

.

3.

Note the direction of the arrow on the air filter
cover, then remove the cover and the attached
filter.

4.

Remove the air filter from the air filter cover. Dis-
card the air filter.

5.

Attach a new air filter to the air filter cover. Make
sure the arrow on the filter is pointing in the
same direction as the arrow on the cover.

6.

Install the air filter and air filter cover in the
HVAC air intake plenum.

7.

Pull the wire retainer up and over the upper edge
of the air filter cover.

8.

Remove the chocks from the tires.

Cab Recirculation Air Filter
Replacement, Water-Valve
Controlled

The cab recirculation air filter must be replaced every
six months, regardless of mileage, to permit proper
operation of the HVAC system.

CAUTION

If the recirculation air filter is not replaced every
six months, damage to the heater and air condi-
tioner components could occur. The HVAC system
should not be operated without the recirculation
air filter installed.

IMPORTANT: When replacing the air filter, use
only a Freightliner-approved air filter.

1.

Park the vehicle on a level surface. Apply the
parking brakes and chock the rear tires.

2.

Remove the heater and air conditioner cover and
the upper dash cover. For instructions, see Sec-
tion 60.08 of the Century Class Trucks Work-
shop Manual.

3.

Remove and discard the foam filter.

4.

Using velcro tape, attach a new filter to the
HVAC cover. See

Fig. 5

.

5.

Install the upper dash cover and the heater and
air conditioner cover. For instructions, see Sec-
tion 60.08 of the Century Class Trucks Work-
shop Manual.

6.

Remove the chocks from the tires.

Cab Recirculation Air Filter
Replacement, Blend Air

The cab recirculation air filter must be replaced every
six months, regardless of mileage, to permit proper
operation of the HVAC system.

CAUTION

If the recirculation air filter is not replaced every
six months, damage to the heater and air condi-
tioner components could occur. The HVAC system
should not be operated without the recirculation
air filter installed.

02/26/2002

f831493

1

2

1.

Air Filter Cover

2.

Wire Retainer

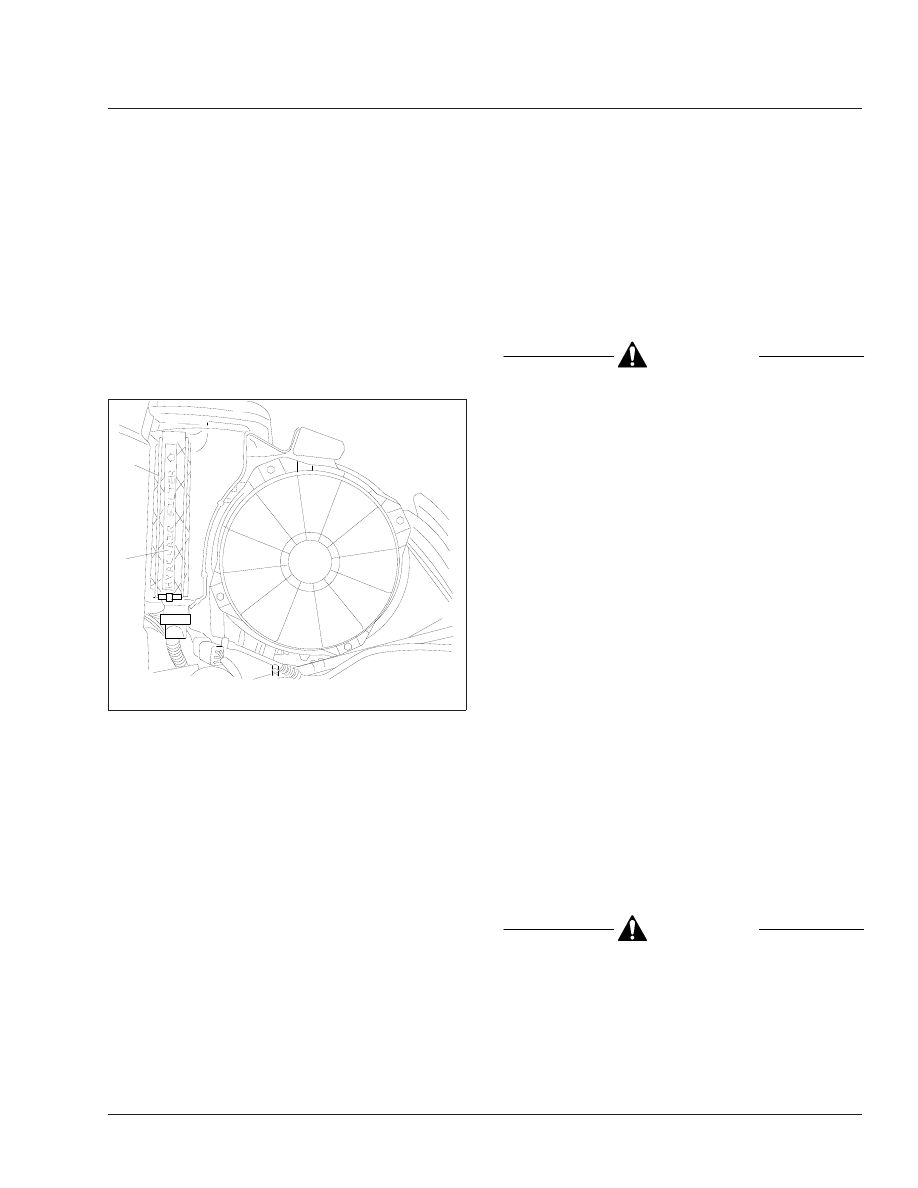

Fig. 4, HVAC Air Intake Plenum, Blend Air

Heater and Air Conditioner

83

83/3

IMPORTANT: When replacing the air filter, use
only a Freightliner-approved air filter.

1.

Park the vehicle on a level surface. Apply the
parking brakes and chock the rear tires.

2.

Remove the heater and air conditioner cover and
the upper dash cover. For instructions, see Sec-
tion 60.08 of the Century Class Trucks Work-
shop Manual.

3.

Remove the retainer that holds the recirculation
air filter in place. See

Fig. 6

.

4.

Remove and discard the recirculation air filter.

5.

Install a new recirculation air filter in the HVAC
assembly.

6.

Install the retainer to hold the recirculation air
filter in place.

7.

Install the heater and air conditioner cover and
the upper dash cover. For instructions, see Sec-
tion 60.08 of the Century Class Trucks Work-
shop Manual.

Sleeper Air Filter Replacement,
Water-Valve Controlled

Replace the air filter in the sleeper HVAC unit every
six months, regardless of mileage. The filter should
not be cleaned.

CAUTION

If the sleeper air filter is not replaced every six
months, damage to the heater and air conditioner
components could occur. The HVAC system
should not be operated without the recirculation
air filter installed.

1.

Turn off the engine, apply the brakes, and chock
the tires.

2.

Access the sleeper HVAC housing by raising the
mattress and bunk panel to the locked position. If
there is a baggage compartment, the sleeper
HVAC assembly may be accessed through the
baggage door on the right side of the vehicle.

3.

Slide the screen off the sleeper HVAC assembly.
See

Fig. 7

.

4.

Lift the filter out of the sleeper HVAC assembly
and discard the filter.

5.

Place a new filter in the sleeper HVAC assembly.

11/14/2000

f831418

1

2

2

3

4

1.

HVAC Cover

2.

Velcro Tape

3.

Seal Cover

4.

Recirculation Filter

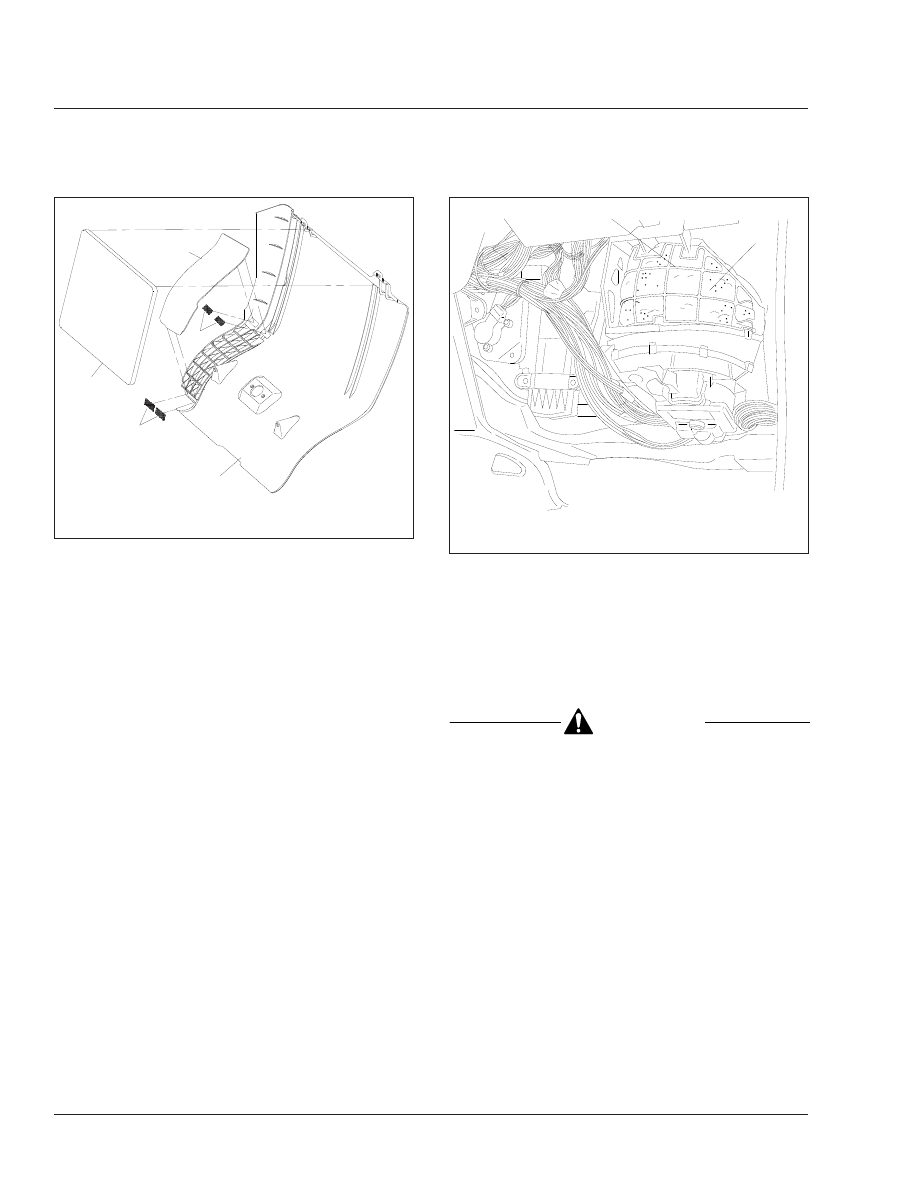

Fig. 5, Cab Recirculation Air Filter, Water-Valve

Controlled

02/26/2002

f831491

1

2

1.

Retainer

2.

Recirculation Air Filter

Fig. 6, Cab Recirculation Air Filter, Blend Air

Heater and Air Conditioner

83

83/4

The pleated paper filter has an arrow on the
edge of the filter that should point toward the
heater assembly. See

Fig. 7

. The foam filter can

be installed in any direction.

6.

Slide the screen into the frame on the sleeper
HVAC assembly.

7.

Lower the bunk panel and mattress.

8.

Remove the chocks from the tires.

Sleeper Air Filter Replacement,
Blend Air

Replace the air filter in the sleeper HVAC unit every
six months, regardless of mileage. The filter should
not be cleaned.

CAUTION

If the sleeper air filter is not replaced every six
months, damage to the heater and air conditioner
components could occur. The HVAC system
should not be operated without the recirculation
air filter installed.

1.

Turn off the engine, apply the brakes, and chock
the tires.

2.

Access the sleeper HVAC assembly by raising
the mattress and bunk panel to the locked posi-
tion. If there is a baggage compartment, the
sleeper HVAC assembly may be accessed
through the baggage door on the right side of the
vehicle.

3.

Slide the air filter out of the sleeper HVAC as-
sembly. See

Fig. 8

.

4.

Discard the air filter.

04/15/98

f831227

1

2

3

A

A. The arrow on the filter should point toward the HVAC assembly.
1.

Sleeper HVAC Assembly

2.

Screen

3.

Filter (pleated-paper filter shown)

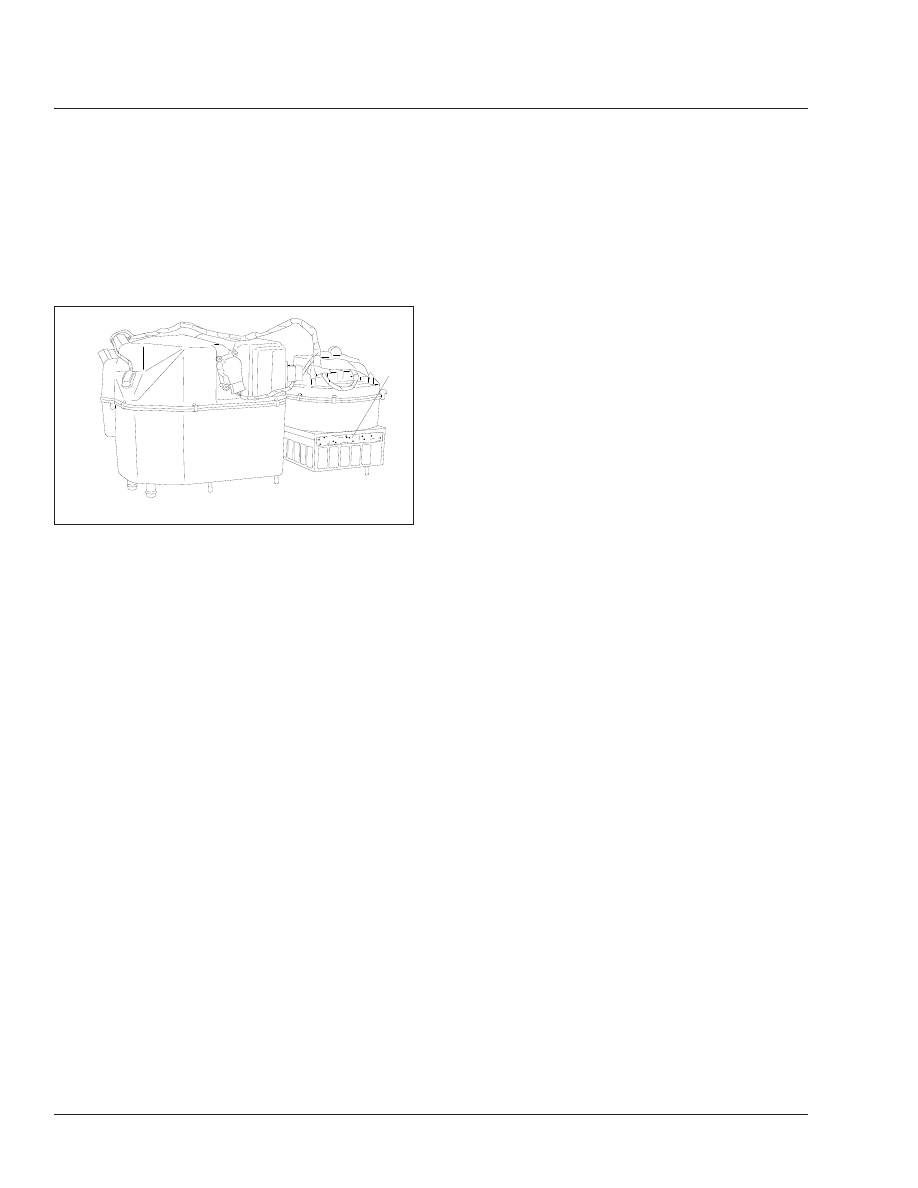

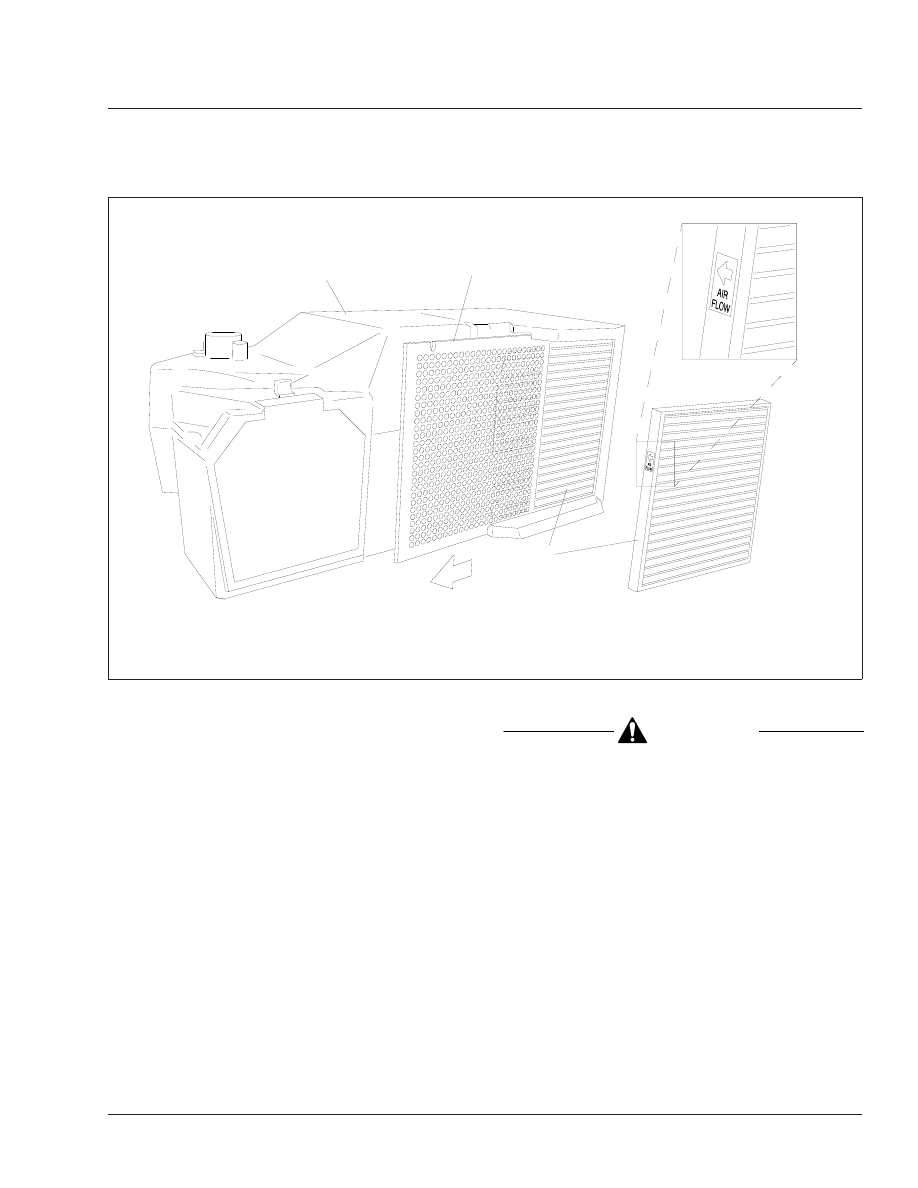

Fig. 7, Sleeper HVAC Assembly, Water-Valve Controlled

Heater and Air Conditioner

83

83/5

5.

Place a new air filter in the sleeper HVAC as-
sembly. The edge of the filter should be flush
with the HVAC assembly.

6.

Lower the bunk panel and mattress.

7.

Remove the chocks from the tires.

02/26/2002

f831492

1

1.

Air Filter

Fig. 8, Sleeper HVAC Assembly, Blend Air

Heater and Air Conditioner
