Freightliner Cascadia. Manual - part 22

MOP Number

Air Brake System Valve Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–01

Air Dryer Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–03

Alcohol Evaporator Cleaning and Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–04

Bendix Air Dryer Desiccant Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–02

Bendix E-6 Foot Control Valve Inspection and Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–09

Brake Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–05

Haldex Slack Adjuster Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–06

Meritor Camshaft Bracket Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–07

Meritor Slack Adjuster Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–08

Safety Precautions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–00

Versajust Slack Adjuster Inspection and Lubrication. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–11

WABCO System Saver Air Dryer Desiccant Cartridge Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42–10

Brakes

42

Index, Alphabetical

42–00 Safety Precautions

Safety Precautions in this section apply to all
procedures within this group.

DANGER

When working on the vehicle, shut down the en-
gine, set the parking brake, and chock the tires.
Before working under the vehicle, always place
jack stands under the frame rails to ensure the
vehicle can not drop. Failure to follow these steps
could result in serious personal injury or death.

42–01 Air Brake System Valve

Inspection

NOTE: There is no scheduled air valve mainte-
nance on vehicles equipped with Bendix air
valves and a Bendix air dryer if the air dryer
desiccant is replaced at 350,000 miles (563 000
km). If the desiccant is not changed at 350,000
miles (563 000 km), or if the vehicle is equipped
with another air dryer, maintenance will have to
be performed to the air brake valves. See
Group 42 of the vehicle Workshop Manual for
procedures.

IMPORTANT: For vehicles equipped with an oil-
coalescing air dryer desiccant cartridge, replace
the cartridge once a year, regardless of mileage.

42–02 Bendix Air Dryer

Desiccant Replacement

IMPORTANT: For vehicles equipped with an oil-
coalescing air dryer desiccant cartridge, replace
the cartridge once a year, regardless of mileage.

AD–9

1.

Park the vehicle on a level surface, apply the
parking brakes, and chock the tires.

2.

Completely drain all air reservoirs. Air pressure
gauges should read 0 psi (0 kPa).

NOTE: The compressor discharge line may still
contain residual air pressure, open the line
slowly.

3.

Identify, tag, and disconnect the three air lines
from the end cover.

4.

Disconnect the harness connector from the
heater and thermostat assembly.

5.

Loosen the bolt that secures the upper mounting
bracket strap.

6.

Remove the two bolts and Nylok® nuts that se-
cure the air dryer to the lower mounting bracket.
Mark the position of the mounting bracket to the
end cover and mark the bolts to ease installation.

7.

Remove the upper mounting bracket strap fas-
teners, then remove the strap and the air dryer.

8.

Place the air dryer on a bench and remove the
remaining 6 bolts, 12 washers, 6 Nylok nuts, and
the air dryer housing. See

Fig. 1

. Discard the

Nylok nuts. Remove the end-cover-to-housing
O-ring.

9.

Clamp the desiccant cartridge in a vise.

WARNING

Clamping the end cover or housing in a vise could
seriously compromise the air dryer’s ability to
hold air pressure, which could cause a failure in
the brake system, resulting in property damage,
personal injury, or death.

10. Twist the end cover counterclockwise to release

the cartridge from the end cover. Rotate the end
cover until it completely separates from the des-
iccant cartridge.

NOTE: A substantial torque, up to 50 lbf·ft (68
N·m), may be necessary to remove the desic-
cant cartridge.

NOTICE

Dirt or obstructions in the O-ring grooves can
cause an O-ring failure that will result in an air
leak.

11. Inspect the condition of the O-ring seals. If they

are cracked, crimped, or otherwise damaged,
replace them to ensure an airtight seal. Clean
the O-ring grooves of any dirt or obstruction.

Brakes

42

42/1

12. Lubricate the O-rings with silicone or lithium

grease and install them in the end cover.

13. Install the desiccant cartridge on the end cover.

Turn the cartridge clockwise until the desiccant
cartridge makes contact with the end cover.

14. Place the desiccant cartridge in a vise, and turn

the end cover clockwise an additional 180 to 225
degrees to fully tighten the desiccant cartridge to
the end cover.

NOTE: Desiccant cartridge torque should not
exceed 50 lbf·ft (68 N·m).

15. Place the housing over the desiccant cartridge

and align the mounting holes with the end cover.

IMPORTANT: Replace, do not reuse the Nylok
nuts on the air dryer cover.

16. Install the 6 bolts, 12 washers, and 6 new Nylok

nuts. Torque the Nylok nuts in a star pattern 17
to 24 lbf·ft (23 to 33 N·m). See

Fig. 2

.

08/09/95

f421383

1

2

3

4

5

9

10

11

12

13

14

15

17

18

19

21

22

23

24

25

10

10

10

10

10

10

6

7
8

8

8

20

16

1.

5/16 x 4-1/2 Upper Mounting
Bracket Bolt

2.

Upper Mounting Bracket Strap

3.

Lockwasher

4.

5/16-Inch Nylok Nut

5.

Upper Mounting Bracket

6.

Housing

7.

Nylok Nut

8.

3/8-Inch Special Washer

9.

Desiccant Cartridge

10. O-Ring
11. Safety Valve
12. Lower Mounting Bracket
13. 3/8-Inch Bolt (long)
14. Check Valve Assembly
15. Purge Valve Assembly
16. Purge Valve Capscrew
17. Exhaust Diaphragm

18. Purge Valve
19. 1/4-Inch Tapping Screw
20. Purge Valve Housing
21. Heater and Thermostat

Housing

22. Return Spring
23. Purge Piston
24. 3/8-Inch Bolt
25. End Cover

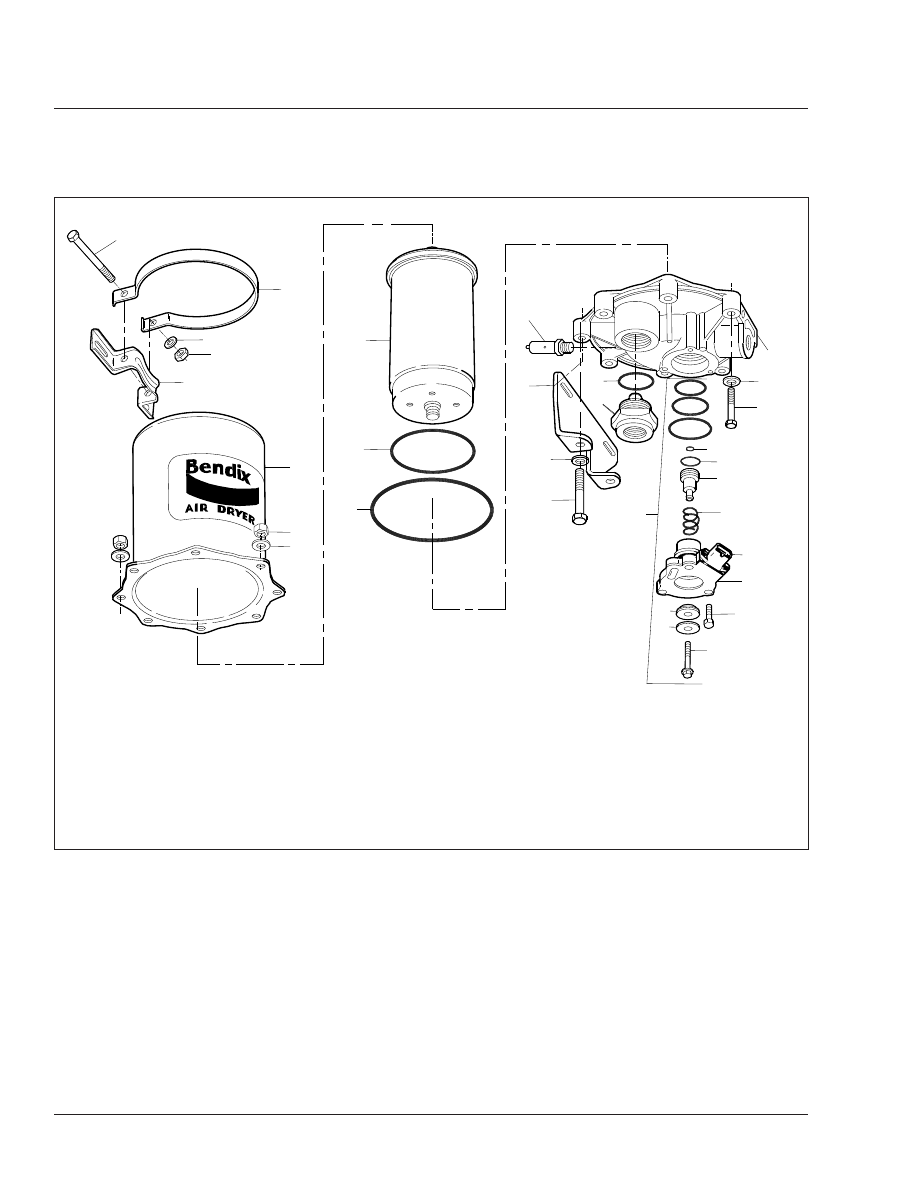

Fig. 1, AD–9 Air Dryer (exploded view)

Brakes

42

42/2

17. Install the air dryer on the lower mounting

bracket. Install the two previously marked bolts,
four washers, and two new Nylok nuts. Torque
the two remaining Nylok nuts 17 to 24 lbf·ft (23
to 33 N·m). Install the bolt, two washers, and a
new Nylok nut in the upper mounting bracket
strap. Torque the upper mounting bracket strap
Nylok nut 80 to 120 lbf·in (900 to 1360 N·cm).

18. Connect and tighten the three air lines. Connect

the harness connector to the heater and thermo-
stat assembly until the lock tab snaps in place.

19. Start the engine, build the air pressure, and

check the air brake system for leaks. If any air
leaks are present, see Group 42 of the vehicle
Workshop Manual for diagnosis and repair
information.

AD–IP

1.

Park the vehicle on a level surface, apply the
parking brakes, and chock the tires.

2.

Using a wrench or a socket, loosen the desiccant
cartridge bolt. Then separate the desiccant car-
tridge from the end cover.

3.

Pull the cartridge bolt out of the cover and re-
move the cartridge.

WARNING

Do not attempt to disassemble the desiccant car-
tridge assembly. Parts for the assembly are not
available and the cartridge contains a 150 lb
spring that cannot be mechanically caged. Disas-
sembly could release the spring, resulting in per-
sonal injury.

4.

Remove and discard both O-rings from the car-
tridge bolt.

5.

Using a clean rag, wipe clean the inside of the
end cover. Clean the cartridge bolt bore in the
end cover, and the sealing surfaces for the large-
and small-diameter desiccant cartridge sealing
rings.

6.

Inspect the end cover for physical damage, then
inspect all air line fittings for corrosion; replace
as necessary.

7.

Clean and inspect the bolt, paying attention to
the threads and O-ring grooves.

IMPORTANT: Use only the grease supplied with
Bendix replacement kits.

8.

Lubricate the O-rings, bolt O-ring grooves, seal-
ing rings, and cartridge grooves. Lubricate the
end cover bore for the bolt.

9.

Install both O-rings on the cartridge bolt, then,
using a twisting motion, insert the assembled
desiccant cartridge bolt in the end cover.

10. Install the desiccant cartridge on the end cover,

making sure the cartridge is properly seated and
flush on the end cover.

NOTE: It may be necessary to rotate the car-
tridge slightly until the anti-rotation lugs are
properly aligned and allow the cartridge to rest
flush against the end cover.

11. Using a wrench or socket, tighten the desiccant

cartridge bolt 70 lbf·ft (95 N·m). Do not over-
torque.

12. Before placing the vehicle in service, perform the

test below.

12.1

Close all reservoir drain cocks.

12.2

Build system pressure to governor cut-
out, and note that the AD-IP air dryer
purges with an audible escape of air.

f420544a

1 & 9

2

3

4

5

6

7

8

09/20/94

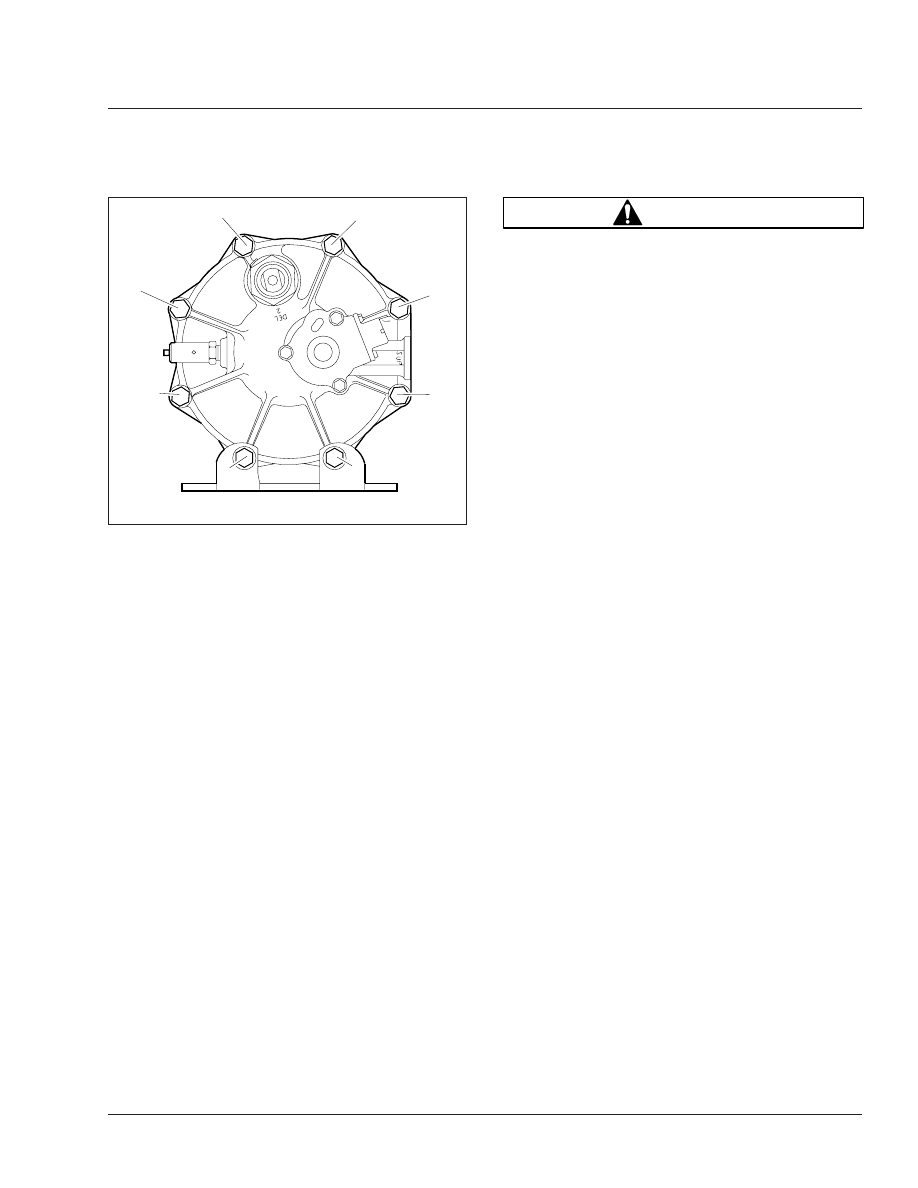

Fig. 2, AD–9 End Cover to Housing Torque Pattern

Brakes

42

42/3
