Freightliner Business Class. Manual - part 35

Title of Maintenance Operation (MOP)

MOP Number

Coolant Level Sensor Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54–02

Electrical System Checking. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54–01

Electrical, Instruments, and Controls

54

Index, Alphabetical

Business Class Trucks Maintenance Manual, January 1998

54–01 Electrical System

Checking

Cab

1.

Uncover the electrical panel (

Fig. 1

) by removing

the fasteners.

2.

Check the wiring harness for movement that
could strain the electrical connections. Install
more clamps on the harness, if needed.

3.

Check all the wiring for chafing, kinks, and dis-
colored insulation. Find the cause of any prob-
lems, then repair, replace, or reroute the wires,
as needed.

4.

Check that all the relays are firmly seated in their
mounting plates.

5.

Check the turn-signal flasher (if so equipped).
See

Fig. 1.

Make sure that the two male and

female connectors are firmly connected. Check
that the flasher fuse is firmly seated in its holder.

6.

Check the cigarette lighter. Look inside the
socket for signs of overheating (discoloration,
melting) caused by misuse of the lighter socket.

7.

Test the electric horn. If it does not work, check
the adjustment screw on the horn unit. Turn the
screw in or out, until the horn works. If the horn

still does not work, check the wiring to it. If the
wiring checks out okay, replace the horn.

8.

Check connectors on the right side of the fire-
wall, below the radiator surge tank. See

Fig. 2.

Check the terminals for tightness, damage, and
corrosion or dirt.

9.

Check the seven-way trailer cable plug at the
back of the cab. Make sure all the pins are tight
and free of dirt and grease.

Chassis

1.

Check the main wiring harness. Check the wiring
insulation for damage from chafing or heat. Also
check for kinks. Reroute, repair, or replace the
wires as needed.

2.

Check all the tie straps for breakage or damage.
Replace any broken or cracked tie straps.

CAUTION

Do not use flat-strip aluminum tie straps for hold-
ing electrical wiring. The sharp edges on these tie
straps may cause breaks in the wire insulation,
allowing the aluminum tie strap to make contact
with the wire. This could cause a short circuit and
damage to the wiring.

3.

Check the temperature sending units on the ax-
les and transmission. Check for damaged wires
and loose connectors.

f540843

10/05/94

1

1.

Flasher

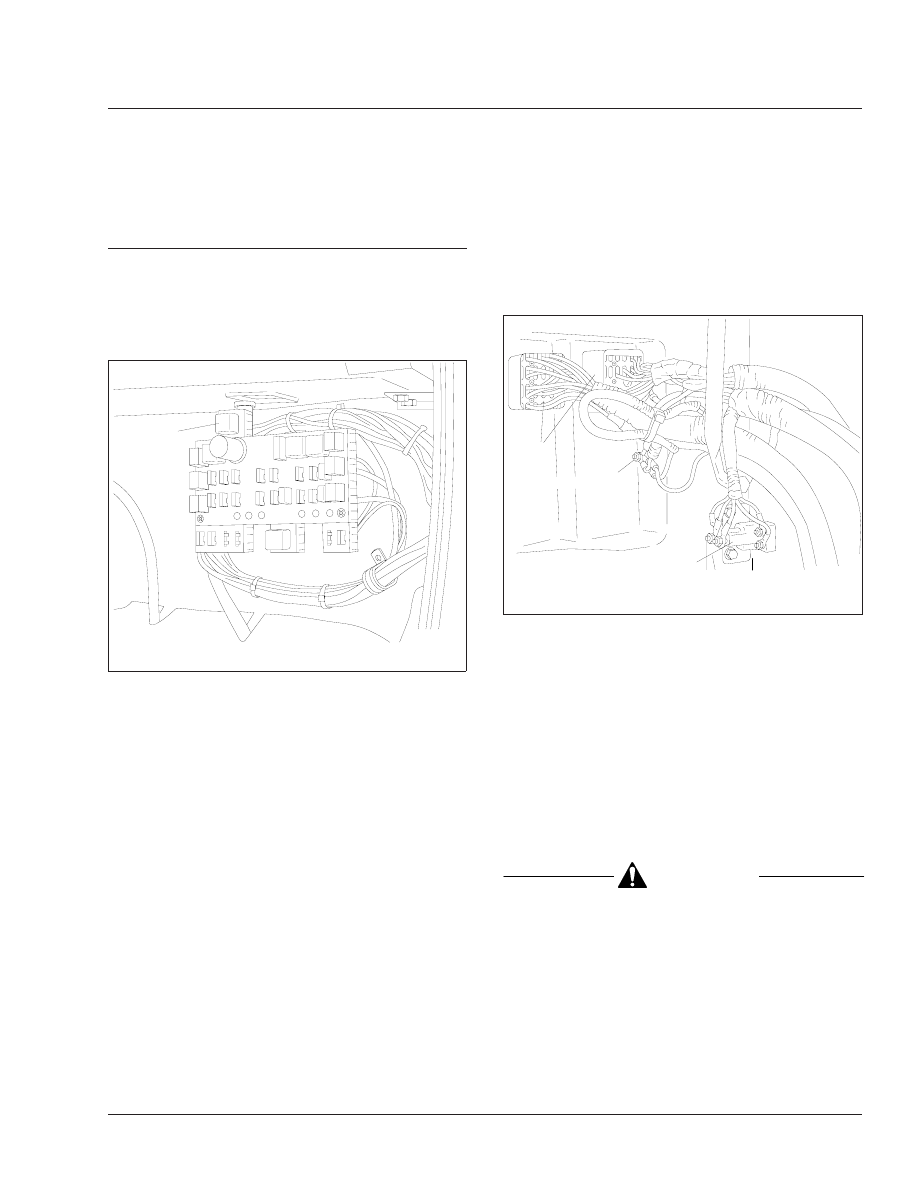

Fig. 1, Under-Dash Electrical Panel

f540844

10/05/94

1

2

1

1.

Electrical Connectors

2.

Magnetic Switch

Fig. 2, Right Side of the Firewall

Electrical, Instruments, and Controls

54

Business Class Trucks Maintenance Manual, January 1998

54/1

54–02 Coolant Level Sensor

Cleaning

1.

Drain enough coolant from the radiator to expose
the coolant level sensor.

2.

Disconnect wire 173 from the sensor in the ra-
diator surge tank. Remove the sensor from the
surge tank.

3.

Using a fine-grit sandpaper, clean the sensor un-
til the metal is exposed. Clean the tapped hole
with a wire brush.

4.

Install the sensor (do not seal the sensor threads
with tape), and reconnect wire 173. Fill the cool-
ing system to the proper level.

5.

Start the engine. The LOW WTR light and warn-
ing buzzer should be off. If the light and buzzer
are off, the sensor is okay. If the light and buzzer
are on, replace the sensor.

Electrical, Instruments, and Controls

54

Business Class Trucks Maintenance Manual, January 1998

54/2

Title of Maintenance Operation (MOP)

MOP Number

Weatherstrip, Door Latch, and Door Hinge Lubricating. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72–01

Doors

72

Index, Alphabetical

Business Class Trucks Maintenance Manual, January 1998
