Открывание

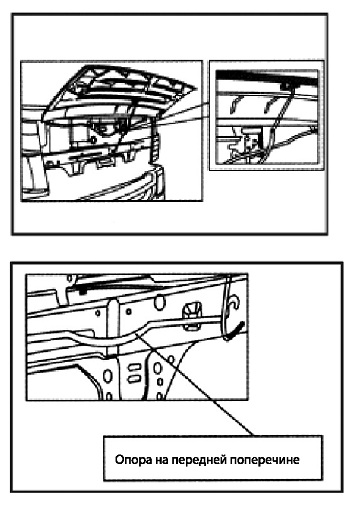

Рукоятка открывания переднего капота кабины установлена на панели приборов со стороны водителя. Вам следует поднять рукоятку и разблокировать замок переднего капота до момента подъема кабины.

Поднять переднюю крышку капота и вынуть один конец опоры, закрепленной на передней поперечине, чтобы подпереть крышку и удерживать ее в поднятом состоянии.

Закрытие переднего капота

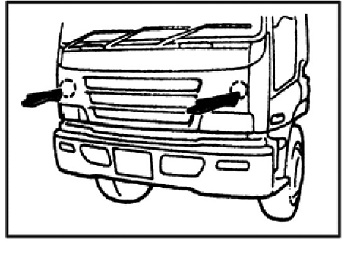

Опустить переднюю крышку капота и нажать на нижний край в двух местах, как показано на схеме.

Следить за тем, чтобы оба края крышки были полностью зафиксированы.

Опрокидывание кабины

1. Подготовка к опрокидыванию кабины.

• Расположите автомобиль на плоской поверхности и убедитесь, что места для опрокидывания кабины достаточно.

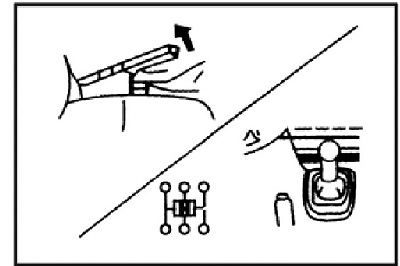

• Включите стояночный тормоз. При необходимости поставьте под колеса противооткатные упоры.

• Установите рычаг переключения передач в положение N.

• Уберите из кабины все предметы, которые могут упасть при опрокидывании.

• Плотно закройте все двери.

• Откройте переднюю крышку капота.

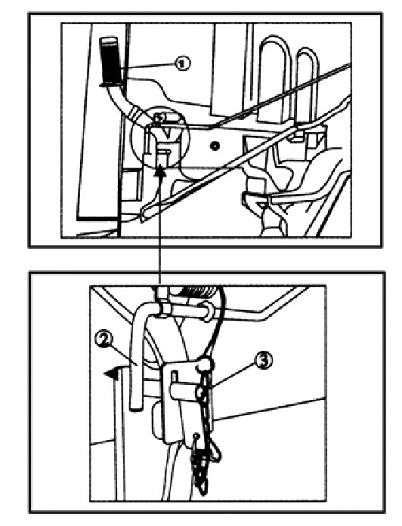

2. Отоприте предохранительный фиксатор (3), опустите рукоять запора 1.

3. Потяните предохранительный рычаг 2, удерживая удерживая откидной рычаг,

чтобы не допустить резкого отскока кабины. Опрокиньте кабину.

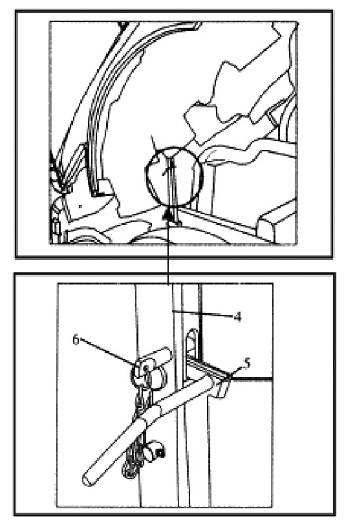

4. Когда кабина будет автоматически заблокирована, проверьте, заблокирован ли стопорный рычаг 4. Одновременно вставьте штифт (6) стопорного рычага кабины в предназначенное для него отверстие.

5. Чтобы опустить кабину, извлеките стопорный штифт б и потяните за рычаг (5), удерживая стопорный рычаг 4.

6. Опустите кабину на место и заблокируйте. Затем верните рукоять запора 1 в положение блокировки и вставьте на место предохранительный фиксатор (3).

При опоре на нижний рычаг требуется вставить предохранительный фиксатор. После блокировки заднего рычага установите предохранительный фиксатор.
Опрокидывание кабины с помощью гидравлического подъемника

1. Автомобиль должен быть запаркован на горизонтальной поверхности, двигатель выключен. Перед автомобилем не должно быть людей. Убедитесь, что места для опрокидывания кабины достаточно.

2. Откройте переднюю крышку капота.

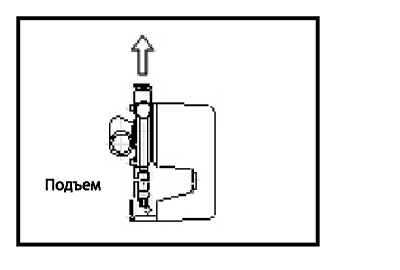

3. Переведите рукоятку направления работы насоса в вертикальное положение, как показано на рисунке. Нажмите кнопку выключателя подъема кабины и отпустите ее, когда она поднимется в требуемое положение.

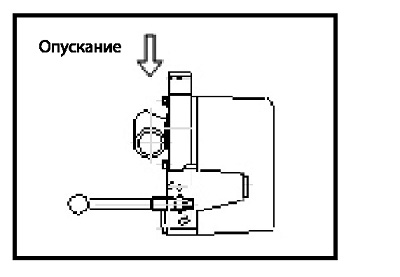

4. Переведите рукоятку направления работы насоса подъема кабины в горизонтальное положение. Нажмите кнопку включения и отпустите ее, когда кабина опустится на опоры.

Меры предосторожности при подъеме кабины посредством гидравлического подъемника:

• При подъеме и опускании кабины автомобиль должен быть запаркован на ровном, горизонтальном участке, передняя крышка капота открыта, двигатель выключен.

• Когда ручка приведена в вертикальное положение, кабина поднимается и опрокидывается. Выполнять работы под кабиной можно лишь когда крюк стопорного запора помещен в гнездо ограничительной штанги. При выполнении работ после опрокидывания кабины запрещено менять положение рукоятки направления работы насоса подъема.

• При опускании кабины и езде рукоятка должна находиться в горизонтальном положении.

• Масло для насоса: Низкотемпературное износостойкое гидравлическое масло. В рабочем состоянии уровень масла должен быть на 15 мм ниже уровня заправочного отверстия.

• При замене масла в системе подъема водительской кабины заполните механизм маслом и прокачайте систему, подняв-опустив систему 2-3 раза. После этого долейте масло в систему.

• Вытекание масла из отверстия для выпуска воздуха в верхней части насоса — нормальное явление.

Foton Auman BJ 1093. Бачок для жидкости гидроусилителя

Бачок установлен на левой стороне рамы или на левой стороне задней подвески в кабине.

Перед поездкой проверьте уровень жидкости, долейте жидкость с требуемыми характеристиками. Уровень жидкости должен находиться между отметками min и max.

Маслозаливная горловина двигателя

Если при проверке щупом выяснилось, что уровень слишком низок, долейте масло в картер через эту горловину.

При заправке маслам требуется следить за тем, чтобы масло не пролилось на выхлопную трубу и электрооборудование. В противном случае перегрев и искры могут привести к его возгоранию.

Горловина бензобака

Отверните крышку горловины, повернув ее против часовой стрелки.

Не забудьте завернуть крышку после заправки. В противном случае вода, пыль и другие частицы могут попасть в бак и привести к поломке двигателя. Важно использовать автомобильное дизельное топливо для заправки.
