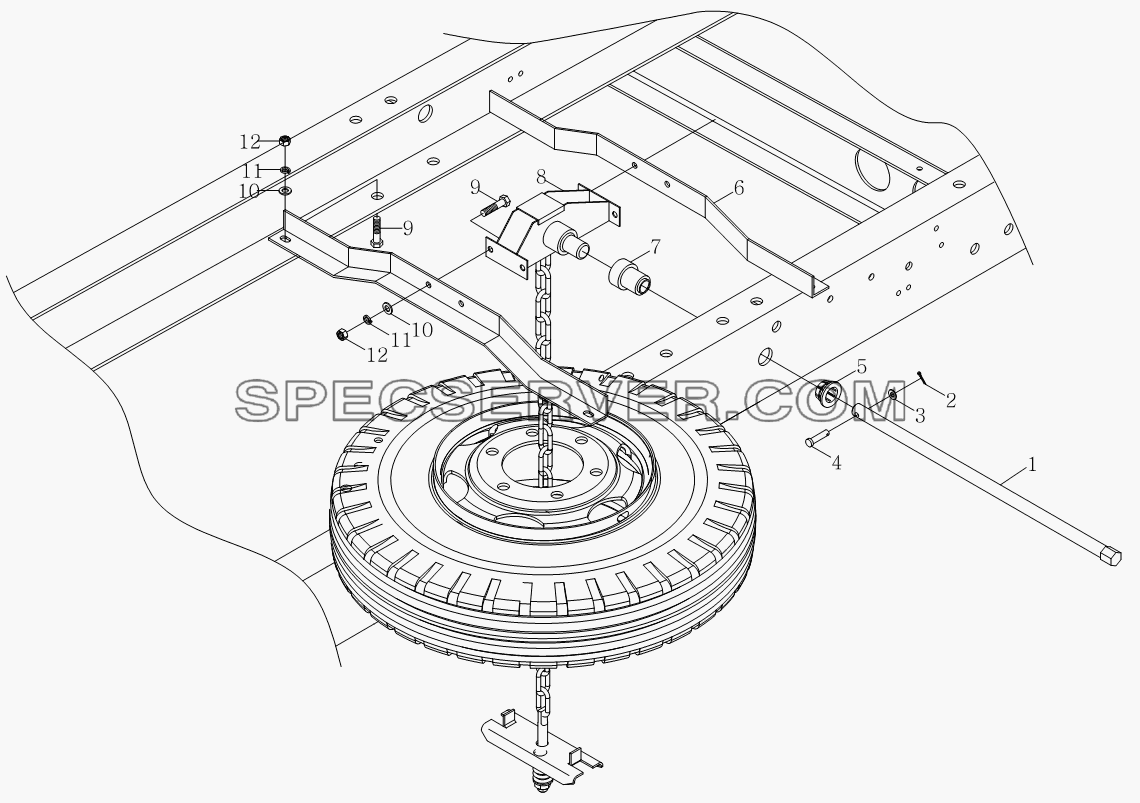

№		Номер детали	Наименование запчасти
1		1106631500005	Вал
2		Q5002520	Шплинт
3		Q40108	Плоская шайба
4		Q5100840	Палец
5		1106631500003	Втулка
6		1106631500002	Фиксирующая поперечина запасного колеса
6		1108931500002	Балка крепления запасной шины
7		1106631500004	Пыльник
8		1106631500008	Механизм подъема запасного колеса
9		Q150B1025Q	Болт с шестигранной головкой
10		Q40110	Плоская шайба
11		Q40310	Шайба пружинная
12		Q340B10	Гайка

1S10333150102 Шиномонтажный станок для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1103631500009	Вал
2		1106631500003	Втулка
3		Q5100840	Палец
4		Q5002520	Шплинт
5		1103631500008	Держатель запасного колеса
6		Q150B0820	Болт
7		Q40108	Плоская шайба
8		Q40308	Шайба пружинная
9		Q340B08	Гайка
10		1102931500004	Резиновая пластина
11		1B15551200026	Пластмассовая кнопка

1S10893400110 Коробка рулевого механизма и агрегат для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B1285TF2	Болт с шестигранной головкой
2		1108934000031	Кронштейн коробки рулевого механизма
3		1108934000032	Коробка рулевого механизма с рычагом в сборе
4		Q40512	Тяжелая пружинная шайба
5		Q340B12T13F2	Шестигранная гайка
6		1108934000016	Маслопровод высокого давления в сборе 1
7		1108934000019	Маслопровод низкого давления в сборе 1
8		Q67522	Хомут стяжной
9		1108934000018	Масляная труба высокого давления в сборе 3
10		1108934000020	Масляная труба низкого давления 2
11		1108934000067	Масляная труба высокого давления в сборе2
12		1108934000021	Масляная труба низкого давления в сборе 3
13		1108934000027	Шарнирный шестигранный болт типа втулки
14		1108934000057	Комбинированное герметичное уплотнение
15		1108934000024	Соединение в сборе
16		1108934000068	Маслоприемная труба масляного насоса в сборе
17		1108934000028	Шарнирный шестигранный болт типа втулки
18		1108934000056	Комбинированное герметичное уплотнение
19		Q67627	Хомут червячный
20		1108934000022	Масляный баллон рулевого механизма в сборе
21		Q40108	Плоская шайба
22		Q40308	Шайба пружинная
23		Q340B08	Гайка
24		Q150B0620	Болт
25		1108934000030	Зажим для 2 труб
26		1108934000029	Сварочный комплект держателя масляной трубы
27		Q40306	Шайба пружинная
28		Q150B0825	Болт

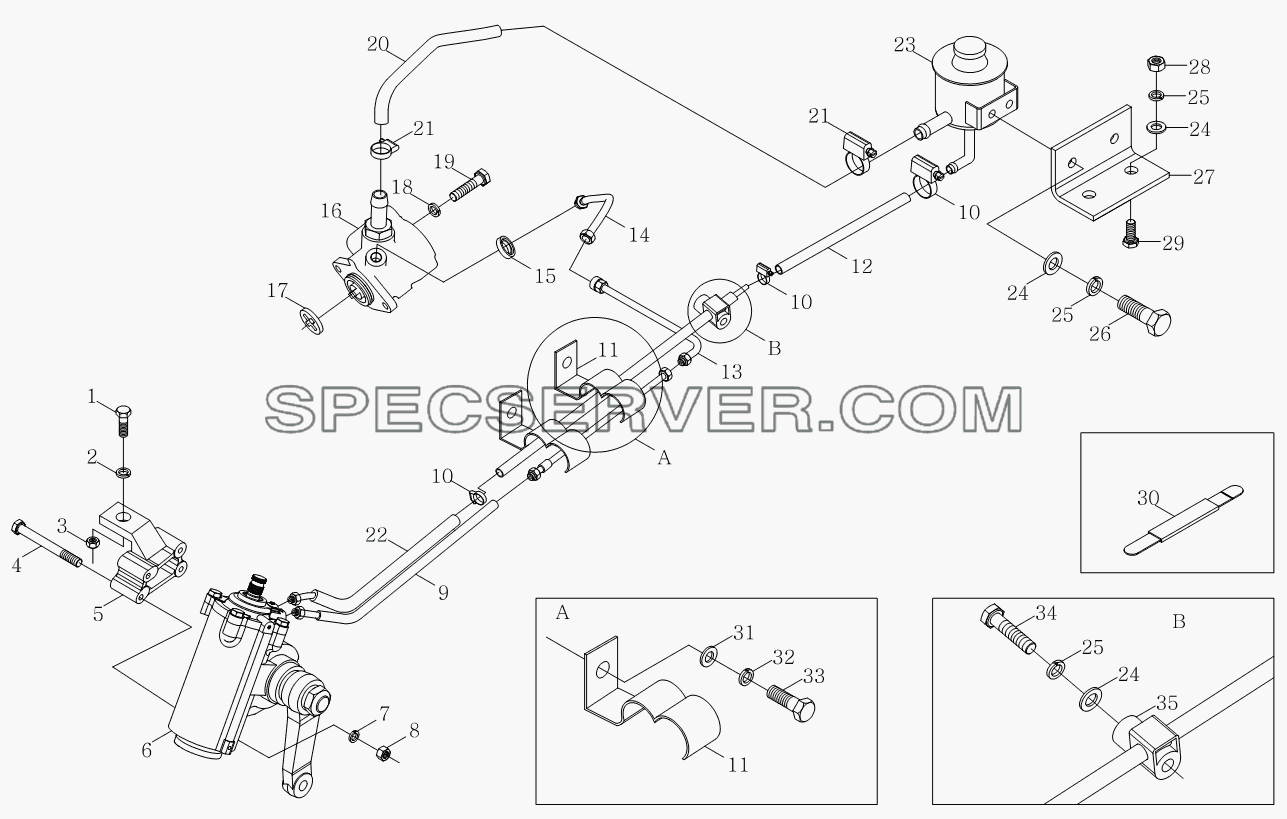

1S10493400125 Коробка рулевого механизма и агрегат для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B1240	Болт крепления поводка стеклоочистителя
2		Q40312	Шайба пружинная
3		Q340B12	Гайка крепления кронштейн нижней подножки
4		Q150B12120TF2	Болт с шестигранной головкой
5		1106934000025	Кронштейн рулевого механизма
6		1106934000028	Рулевой механизм с рычагом
7		Q40512	Тяжелая пружинная шайба
8		Q340B12T13F2	Шестигранная гайка
9		1.10363E+12	Масляная труба высокого давления в сборе 3
10		Q67522	Хомут стяжной
11		1.10493E+12	Стальная труба коробки рулевого механизма в сборе
12		1.10893E+12	Масляная труба низкого давления в сборе 3
13		1104934000237	Масляная труба высокого давления в сборе 3
14		1104334000019	Соединение трубы
15		1106934000069	Комбинированное герметичное уплотнение
16		1106934000042	Масляный насос рулевого механизма в сборе
17		1106934000050	Приводная втулка
18		Q40310	Шайба пружинная
19		Q150B1030	Болт
20		1104934000236	Маслоприемная труба масляного насоса в сборе
21		Q67627	Хомут червячный
22		1103934000038	Масляная труба низкого давления в сборе 3
23		1103934000013	Бачок гидроусилителя рулевого управления в сборе
24		Q40108	Плоская шайба
25		Q40308	Шайба пружинная
26		Q150B0820	Болт
27		1.10393E+12	Кронштейн масляного баллона рулевого механизма
28		Q340B08	Гайка
29		Q150B0825	Болт
30		1.10664E+12	Зажим провода
31		Q40106	Плоская шайба
32		Q40306	Шайба пружинная
33		Q150B0620	Болт
34		Q150B0855	Шестигранный болт
35		1.10464E+12	Блок зажима для одной трубы

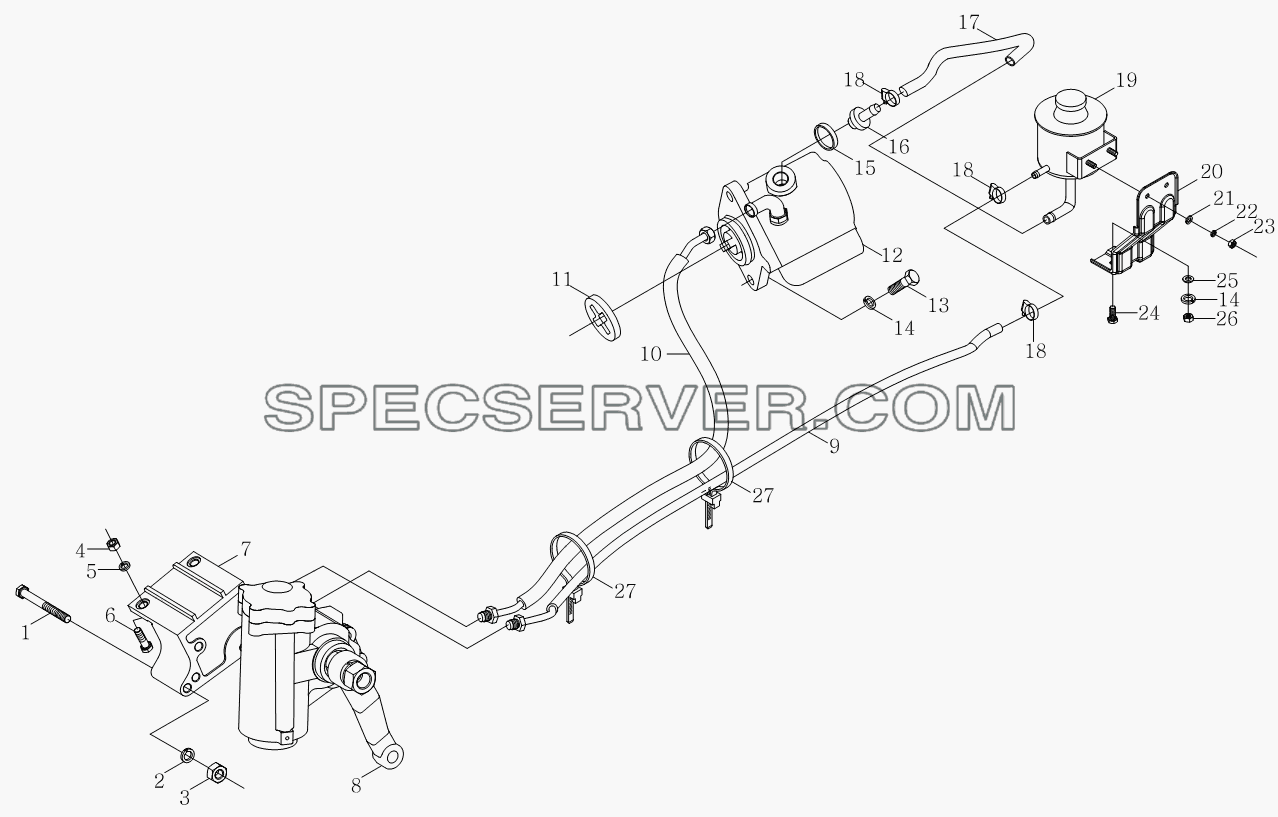

1S10693400107 Коробка рулевого механизма и агрегат для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		Q150B12120TF2	Болт с шестигранной головкой
2		Q40512	Тяжелая пружинная шайба
3		Q340B12T13F2	Шестигранная гайка
4		Q340B12	Гайка крепления кронштейн нижней подножки
5		Q40312	Шайба пружинная
6		Q150B1240	Болт крепления поводка стеклоочистителя
7		1106934000025	Кронштейн рулевого механизма
8		1106934000028	Рулевой механизм с рычагом
9		1106934000039	Масляная труба низкого давления в сборе
10		1106934000040	Труба высокого давления в сборе
11		1106934000050	Приводная втулка
12		1106934000042	Масляный насос рулевого механизма в сборе
13		Q150B1030	Болт
14		Q40310	Шайба пружинная
15		1106934000069	Комбинированное герметичное уплотнение
16		1104334000019	Соединение трубы
17		1106934000041	Маслоприемная труба масляного насоса в сборе
18		Q67627	Хомут червячный
19		1104934000124	Бачок гидроусилителя рулевого управления в сборе
20		1104334000014	Кронштейн бачка гидроусилителя рулевого управления в сборе
21		Q40108	Плоская шайба
22		Q40308	Шайба пружинная
23		Q340B08	Гайка
24		Q150B1025	Болт
25		Q40110	Плоская шайба
26		Q340B10	Гайка
27		Q67407200	Хомут стяжной

1S10493420109, 1S10893420102 Рулевой привод для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1104934200110	Рулевое колесо с кнопкой звукового сигнала в сборе
1		1104934200111	Рулевое колесо с кнопкой звукового сигнала
2		Q40108	Плоская шайба
3		Q40308	Шайба пружинная
4		Q150B0822	Болт с шестигранной головкой
5		Q174B0820	Болт
6		1104934200125	Кронштейн рулевой колонки
7		1104934200115	Регулируемый кронштейн рулевой колонки
8		1104934200136	Пружина
9		Q40106	Плоская шайба
10		Q40306	Шайба пружинная
11		Q150B0616	Болт с шестигранной головкой
12		1104934200120	Кронштейн регулировочный нижний
13		Q351C14	Гайка
14		1104934200143	Кольцо упорное
15		1104934200150	Рулевая колонка
16		1104934200130	Болт фиксирующий
17		1104934200132	Кронштейн ограничительный левый
18		1104934200131	Стопорная втулка
19		1104934200133	Кронштейн ограничительный левый
20		1104934200140	Регулировочная ручка
21		1104934200135	Гайка
22		1104934200134	Стопорная накладка
23		Q150B0610	Болт с шестигранной головкой
24		1104934200156	Пластина
25		1104934200157	Скользящий блок
26		Q33006	Гайка шестигранная с буртиком
27		1104934200158	Скользящий вал
28		Q1840665	Болт с шестигранной головкой и зубчатым буртиком
29		1104934200191	Пыльник
30		1104934200160	Приводной вал рулевого управления
30		1108934200003	Приводной вал рулевого управления в сборе
