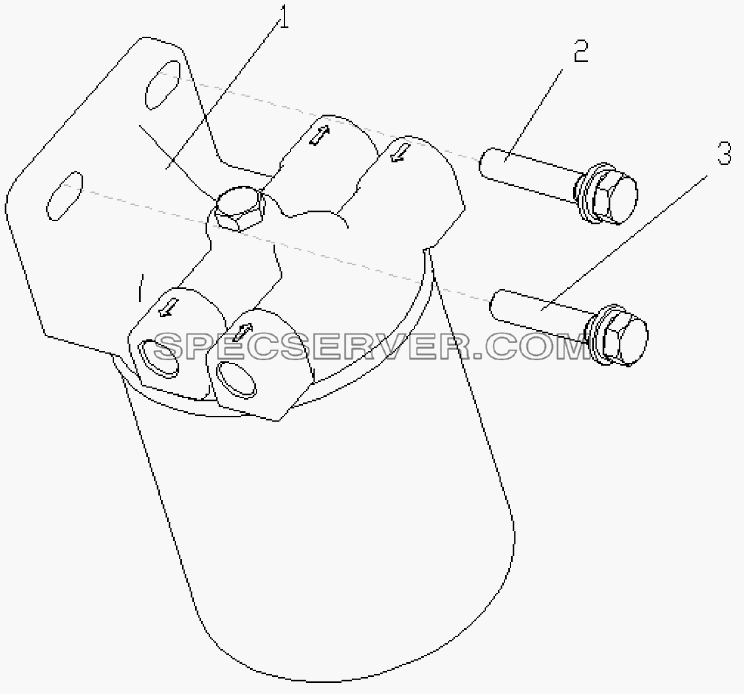

№		Номер детали	Наименование запчасти
1		4102H.15.10	Дизельный фильтр в сборе
2		GB/T9704.17-M10x50	Блок упругой пластинчатой прокладки и шестигранного болта
3		GB/T9704.17-M10x45	Блок упругой пластинчатой прокладки и шестигранного болта

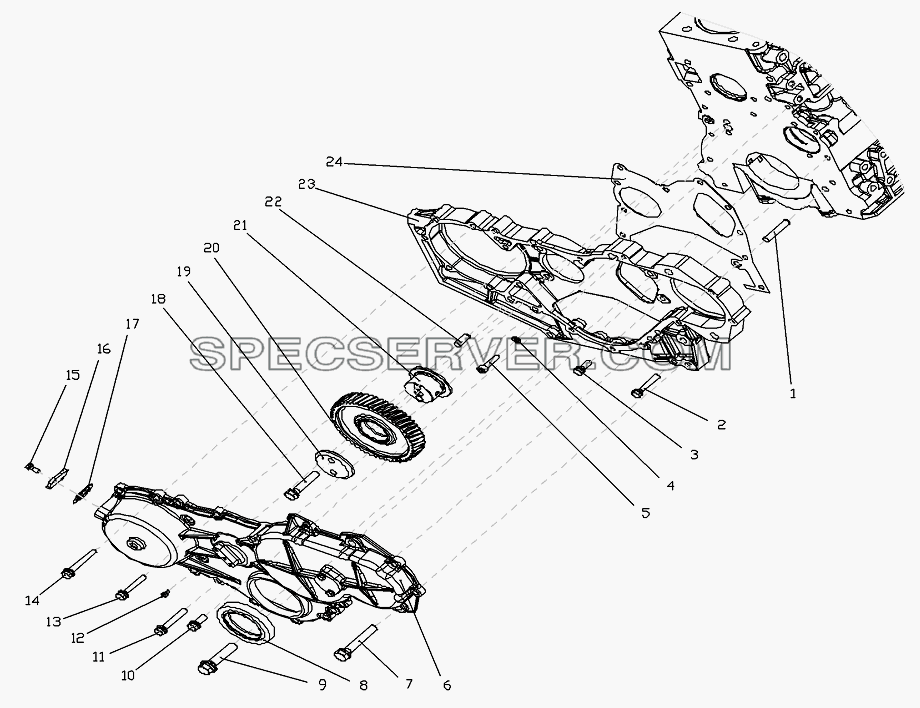

1S10691000143 Коробка шестерни для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T119-A10x50	Цилиндрический штифт
2		GB/T9074.15-M8x45	Блок упругой прокладки и шестигранного болта
3		GB/T9074.15-M8x22	Блок упругой прокладки и шестигранного болта
4		GB/T859-8	Легкая пружинная прокладка
5		GB/T70-M8x30	Болт с внутренней цилиндрической шестигранной головкой
6		6105-26D.02.23	Крышка камеры шестерен
7		GB/T9074.15-M12x70	Блок упругой прокладки и шестигранного болта
8		6102.02.90A	Соединение переднего сальника коленчатого вала
9		GB/T9074.17-M12x60	Блок упругой пластинчатой прокладки и шестигранного болта
10		GB/T9074.17-M8x25	Блок упругой пластинчатой прокладки и шестигранного болта
11		GB/T9074.17-M8x55	Блок упругой пластинчатой прокладки и шестигранного болта
12		6102A.02.25	Распределительная стрелка
13		GB/T9074.17-M8x50	Блок упругой пластинчатой прокладки и шестигранного болта
14		GB/T9074.17-M8x60	Блок упругой пластинчатой прокладки и шестигранного болта
15		GB/R9074.15-M6X14	Блок упругой прокладки и шестигранного болта
16		6102.02.21	Накладка смотрового отверстия
17		6102.02.22	Прокладка смотрового отверстия
18		GB/T9074.15-M10x55	Блок упругой прокладки и шестигранного болта
19		6102.02.38	Зажимная доска паразитного колеса
20		6102.02.20	Соединительная часть паразитного колеса
21		6102.02.35-1	Вал паразитного колеса
22		GB/T119-A10x25	Цилиндрический штифт
23		4105-44M.02.18-1	Камера шестерен
24		6102.02.19	Прокладка камеры шестерен

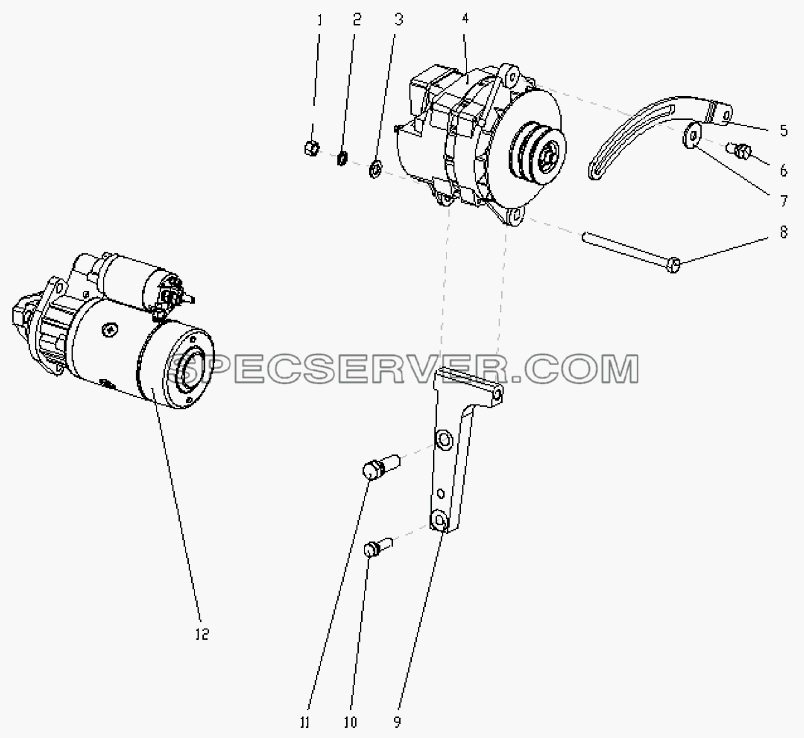

1S10691000143 Электрооборудование для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T6170-M10	Гайка
2		GB/T93-10	Шайба
3		GB/T97.1-10	Пластинчатая шайба
4		4102H.21.30	Двигатель в сборе
5		4102H.21.01	Опора генератора
6		GB/T9074.15-M8x25	Блок упругой прокладки и шестигранного болта
7		GB/T96-8	Большая прокладка
8		6102B-5d.21.02	Опорный вал генератора
9		4102BZL-A11.21.02	Держатель генератора
10		GB/T9074.15-M12x40-30	Блок упругой прокладки и шестигранного болта
11		GB/T9074.15-M16x50-38	Блок упругой прокладки и шестигранного болта
12		4102EZL-11.21.20A	Стартер

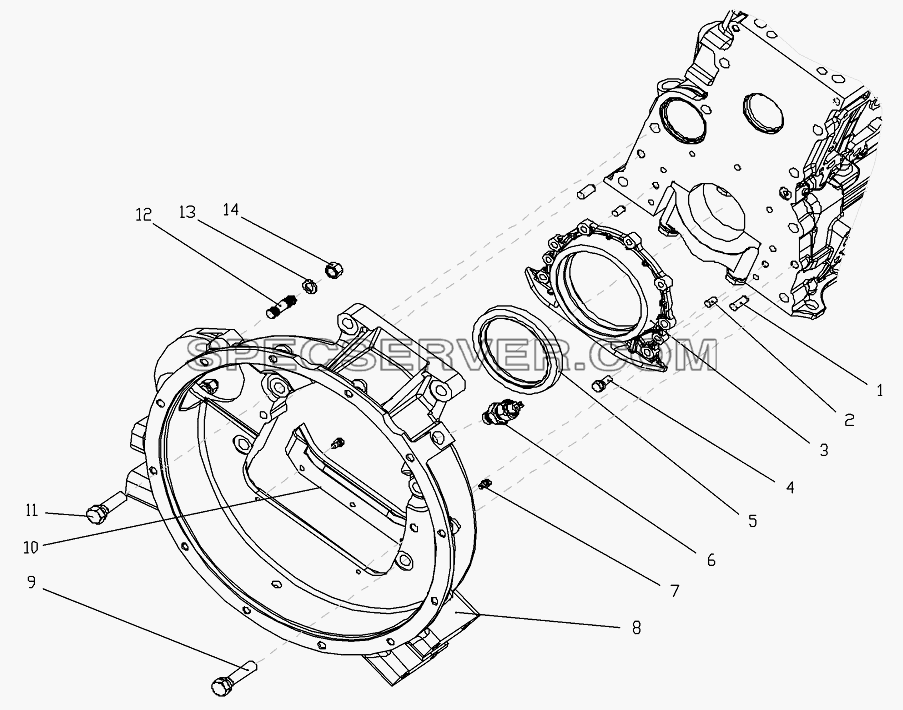

1S10691000143 Картер маховика для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		GB/T119-A10X25	Цилиндрический штифт
2		GB/T119-A8X16	Цилиндрический штифт
3		4102.02.38-1	Держатель заднего сальника
4		GB/T9074.15-M8x22	Блок упругой прокладки и шестигранного болта
5		6102.02.110A	Соединение заднего сальника коленчатого вала
6		4102-18d1.02.187	Пробка
7		GB/T9074.15-M6X12	Блок упругой прокладки и шестигранного болта
8		4102H.02.37	Картер маховика
9		GB/T9074.15-M14X60	Блок упругой прокладки и шестигранного болта
10		4102.02.100	Соединительная часть пылезащитного щитка картера маховика
11		GB/T9074.15-M14X50	Блок упругой прокладки и шестигранного болта
12		GB/T898-AM12-M12X1.5X30	Двyxгoлoвый бoлт bm=1.25d
13		GB/T93-12	Пружинная шайба
14		GB/T6171-M12X1.5	Шестигранная гайка первого типа

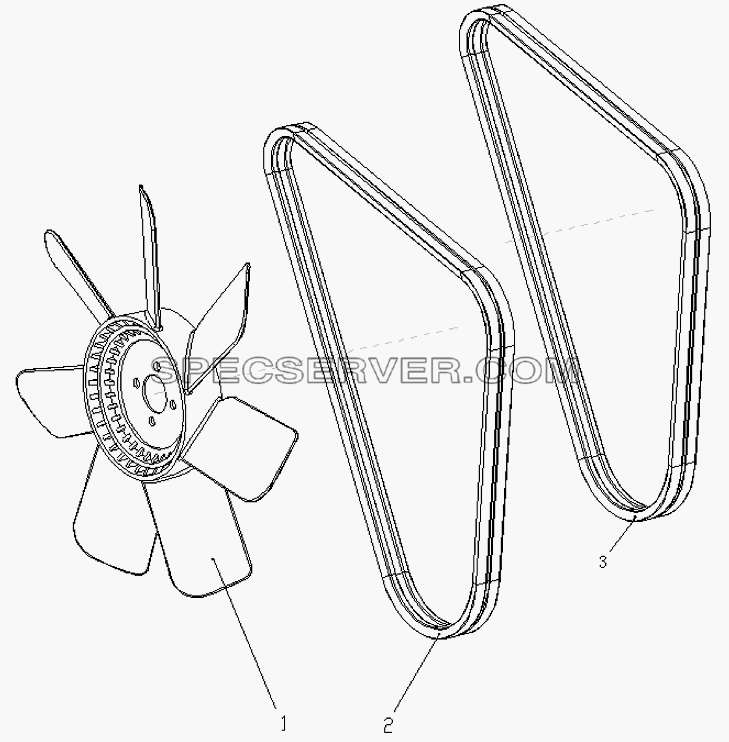

1S10691000143 Вентилятор для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102EZL-11.25.00	Вентилятор
2		GB/T12732-AV17x1340	Ремень вентилятора
3		GB/T12732-AV13x1420	Peмeнь V

1S10691000143 Соединительная часть между кожухом и крышкой циллиндра для Оllin Express I (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4102B.01.09	Кожух камеры рычага
2		6102.01.21	Резиновое уплотнение
3		6102.01.33	Шайба
4		6102.01.35	Гайка
5		4100.01.42	Пробка в заправочной горловине
6		4100.01.41	Прямоугольная шайба
7		4102EZL.01.19	Герметичное уплотнение кожуха головки цилиндров
8		4102EZL-11.01.67	Резиновый шланг дыхательной установки
