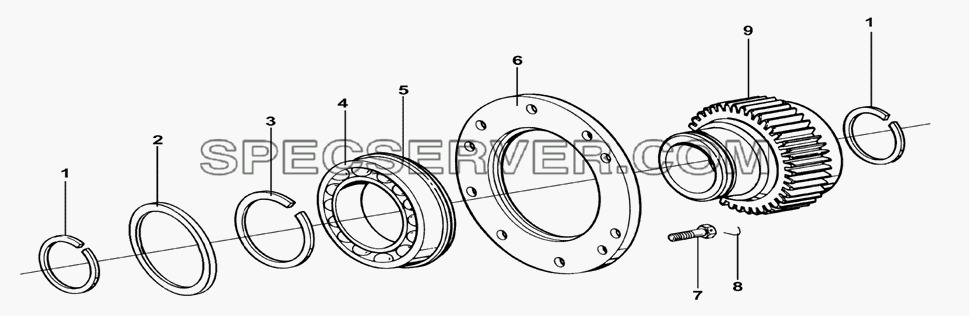

№		Номер детали	Наименование запчасти
1		16763	Кольцо стопорное
2		C01033	Кольцо стопорное установочное
3		16628	Кольцо стопорное
4		50118	Подшипник с канавкой для стопорного кольца
5		C01019	Кольцо стопорное
6		16138	Кольцо направляющее подшипника
9		18869	Шестерня ведущая демультипликатора

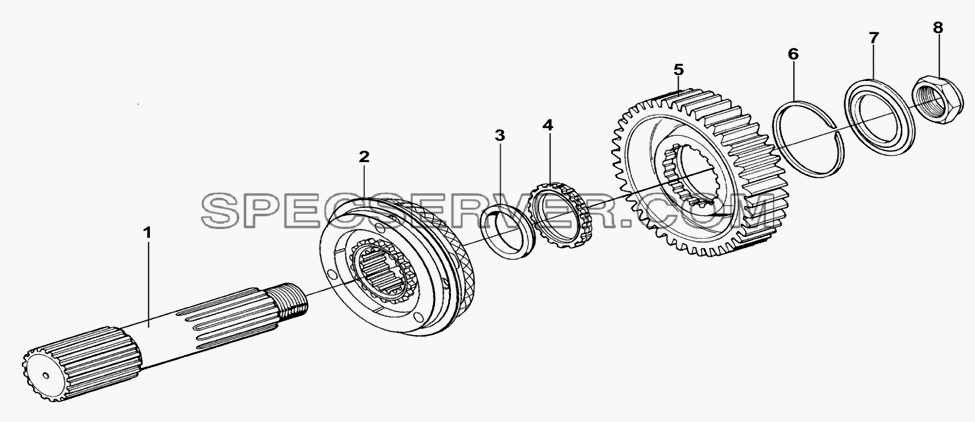

Вал шестерни понижающей демультипликатора для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		F99882	Вал шестерни понижающей демультипликатора
2		A-C09005	Синхронизатор включения пониженной/повышенной передачи
3		14332	Шайба вала демультипликатора
4		14331	Шайба шестерни демультипликатора
5		19726	Шестерня понижающая демультипликатора
6		14327	Кольцо стопорное шестерни понижающей демультипликатора
7		19466	Шайба шестерни понижающей демультипликатора
8		F96006	Гайка вала шестерни понижающей демультипликатора

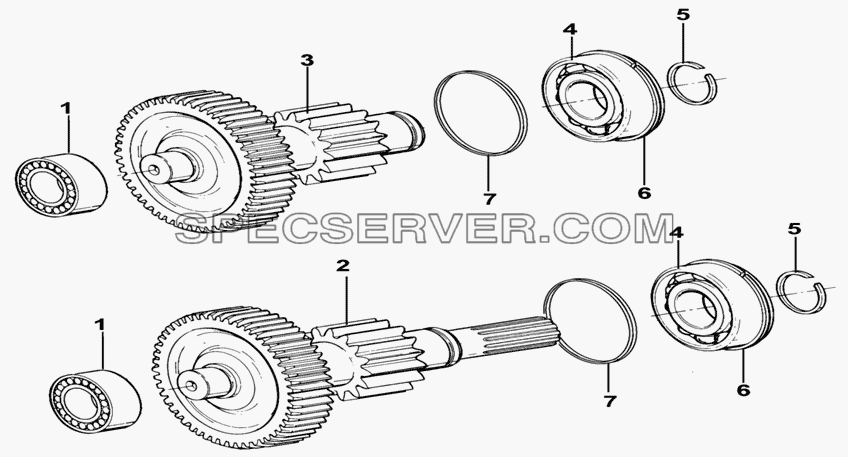

Вал промежуточный демультипликатора для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		42307E	Подшипник промежуточного вала демультипликатора
2		A-5119	Вал удлиненный промежуточный
3		A-C09019	Вал промежуточный соединительный демультипликатора
4		192310E	Подшипник промежуточного вала демультипликатора
5		16723	Кольцо стопорное
6		C01020	Кольцо стопорное
7		17384	Кольцо подшипника

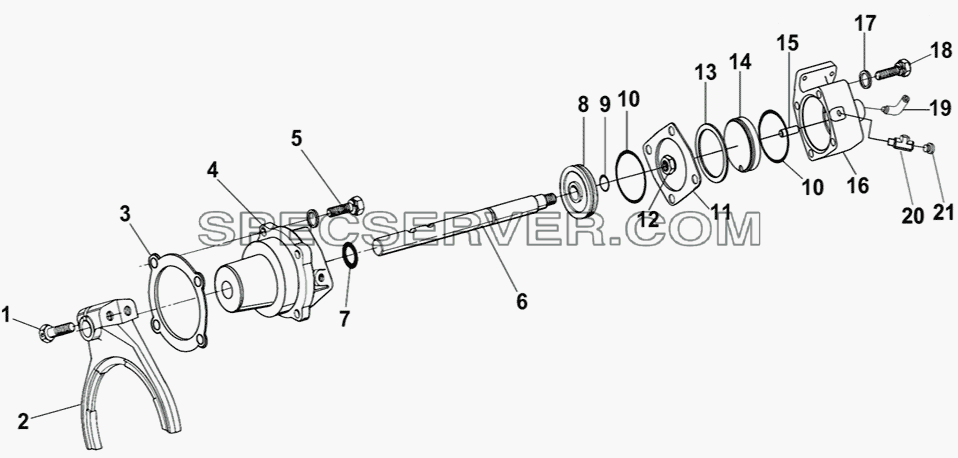

Цилиндр демультипликатора в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
2		16775	Вилка включения демультипликатора
4		16778	Цилиндр включения демультипликатора
6		16993	Вал вилки включения демультипликатора
7		14765	Кольцо уплотнительное вала вилки включения демультипликатора
8		14341	Поршень вала вилки включения демультипликатора
9		14345	Кольцо уплотнительное поршня вала вилки включения демультипликатора
10		14344	Кольцо скользящее/уплотнительное поршня вала вилки включения демультипликатора
11		14349	Крышка цилиндра включения демультипликатора
12		GB890-80	Гайка
13		QH70-4211404	Кольцо установочное
15		QH70-4211405	Палец направляющий
17		Q40310	Шайба пружинная
18		Q150B1065	Болт
19		12880	Фитинг шланга смазки выжимного подшипника
20		C03052	Фитинг Т-образный
21		Q618B01	Пробка коническая резьбовая

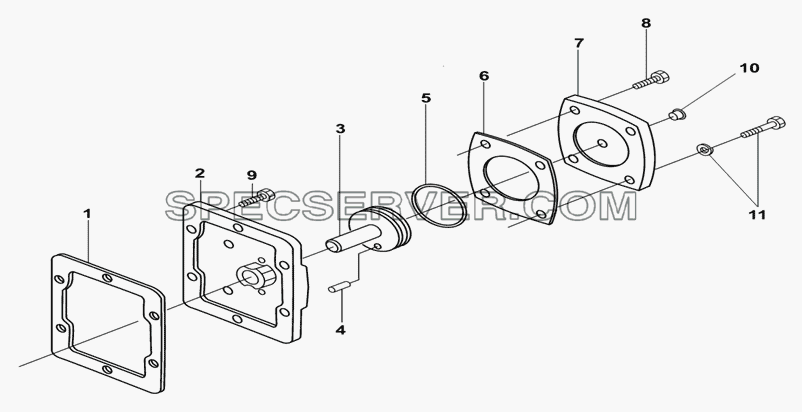

Тормоз промежуточного вала в сборе для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
2		16656	Корпус тормоза промежуточного вала
3		16658	Поршень тормоза промежуточного вала
5		16660	Кольцо уплотнительное
7		16659	Крышка поршня тормоза промвала

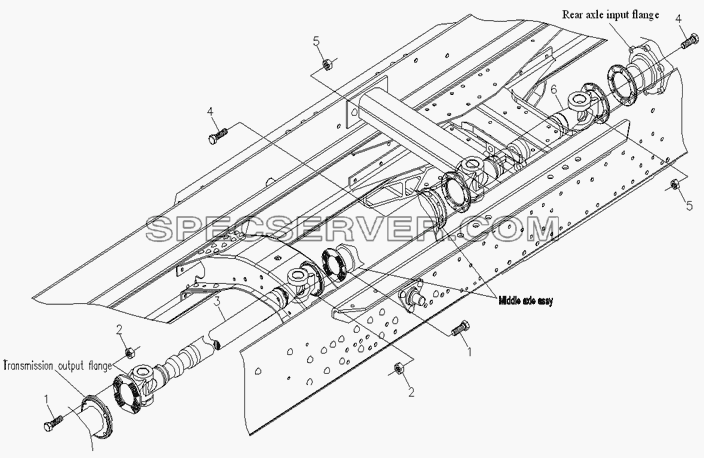

Карданный вал для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324122001001	Карданный вал, сборочный чертеж
1		Q151B1455TF2	Болт с тонкой резьбой
2		1417122080005	Гайка
3		1324122001002	Карданный вал в сборе
4		1417022000003	Гайка
5		1417022000004	Гайка
6		1124022000005	Карданный вал заднего и среднего моста
