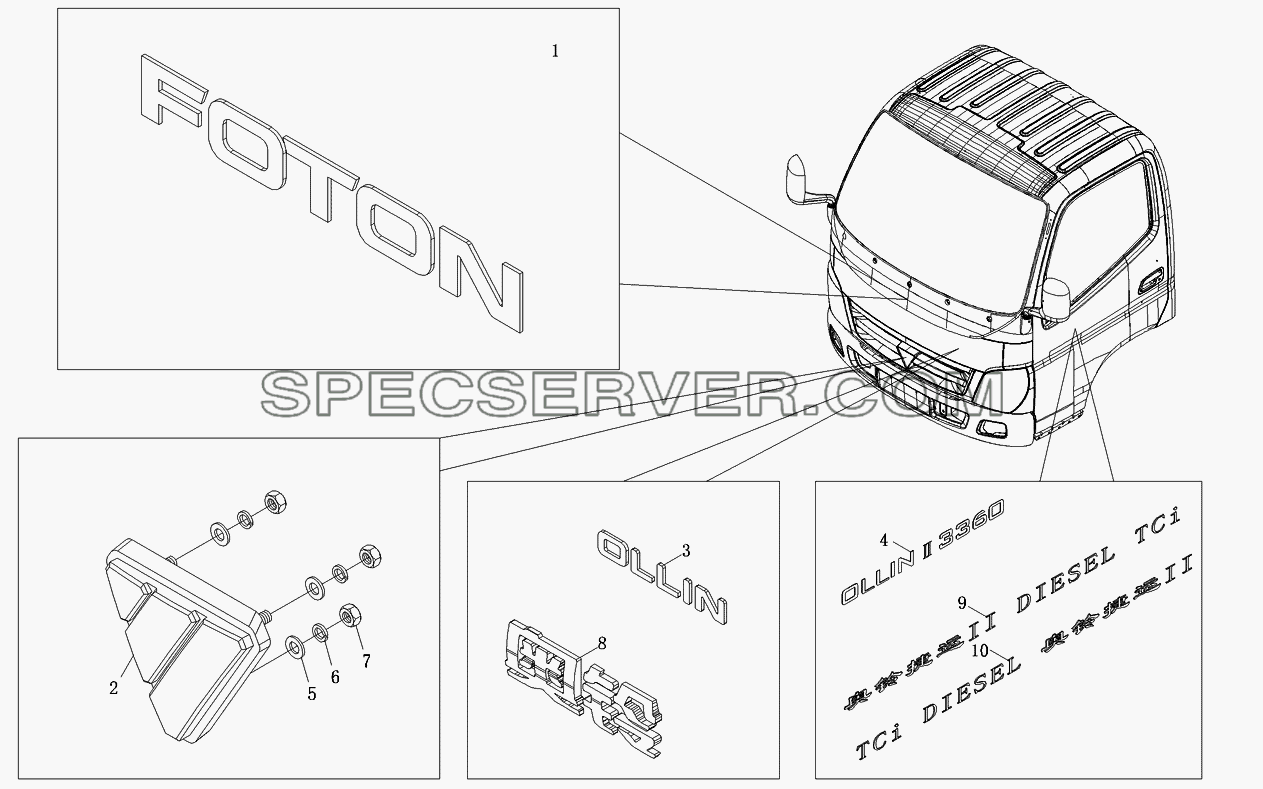

№		Номер детали	Наименование запчасти
-		1SB1805050105	Облицовочные элементы кабины
-		1SB1805050108	Облицовочные элементы кабины
1		1B18050500023	Знak “FOTON”
2		1B18050500001	Передний знак АоЛин
3		1B17850500021	Логотип
4		1B18050500059	Бokoвaя нaдпиcь "OLLINII3360"
5		Q40105	Шайба плоская
6		Q40305	Шайба пружинная
7		Q340B05	Гайка шестигранная тип 1
8		1B18050500011	Передний знак АоЛин
9		1B18050500126	Taбличka лeвaя "DIESEL TCi Aoлин Цзeюн ?"
10		1B18050500127	Taбличka пpaвaя "DIESEL TCi Aoлин Цзeюн ?"

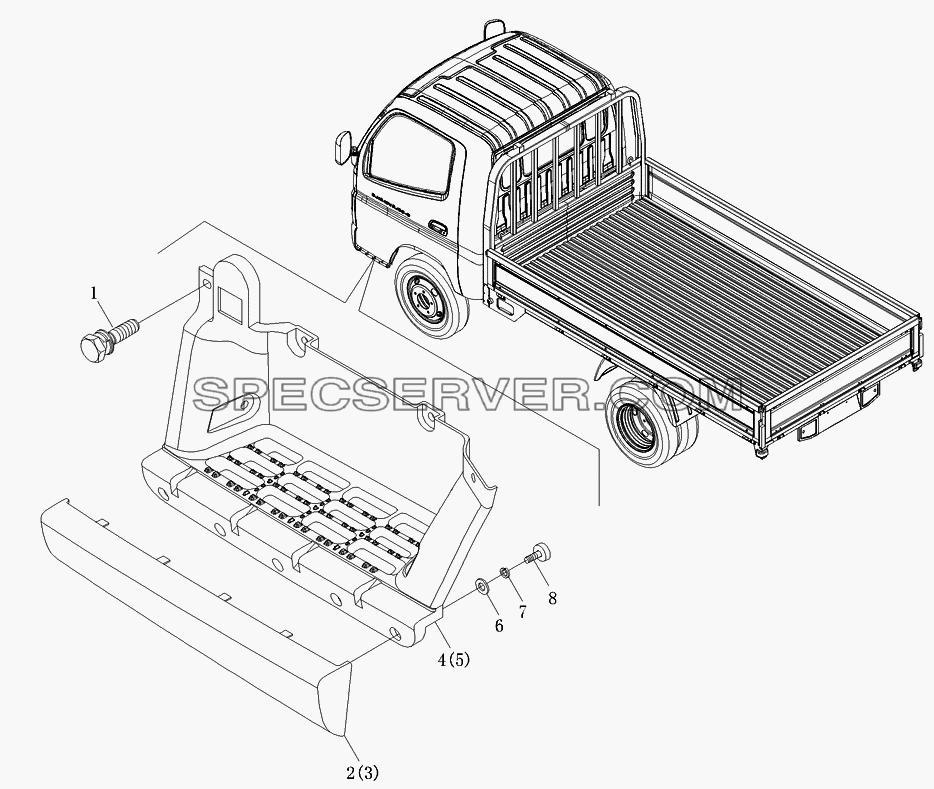

Подножка для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB1808450101	Подножка
1		Q1460820F30	Болт с шестигранной головкой, пружинная шайба и плоская шайба
2		1B18084500006	Юбка подножки левая
3		1B18084500008	Юбка подножки правая
4		1B18084500005	Подножка левая
5		1B18084500007	Подножка правая
6		Q40104	Шайба плоская
7		Q40304	Шайба пружинная
8		Q2140412	Винт

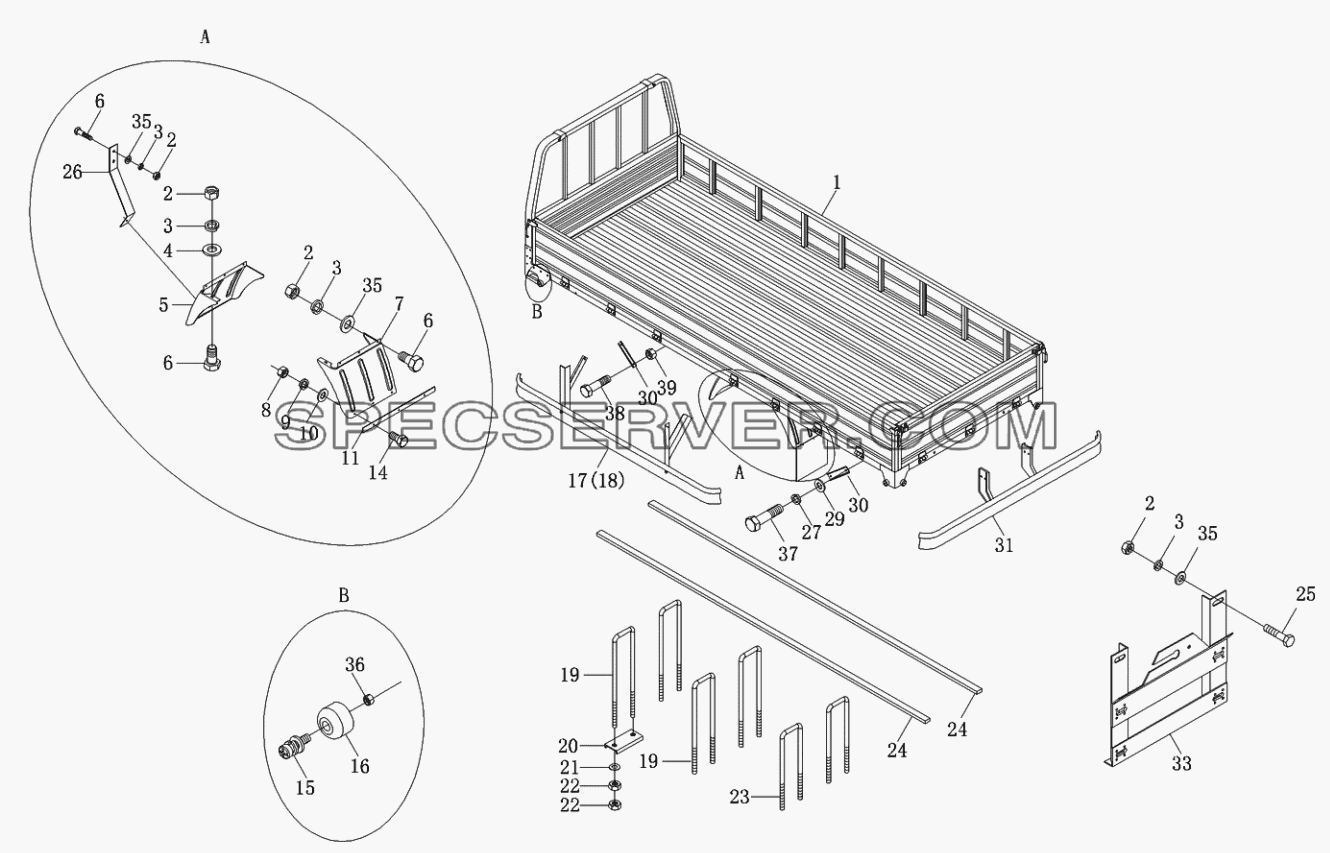

Установка платформы с 1-рядной кабиной для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB1808500120	Грузовая платформа
1		1B18085000325	Грузовая платформа в сборе
2		Q340B08	Гайка шестигранная тип 1
3		Q40308	Шайба пружинная
4		Q40208	Шайба
5		1B16985000783	Брызговик передний левый
6		Q150B0816	Болт с шестигранной головкой
7		1B16985000784	Брызговик задний левый
8		Q340B06F30	Гайка шестигранная тип 1
9		Q40306F30	Шайба пружинная
10		Q40106F30	Плоская шайба
11		1B16985000345	Пластина брызговика
14		Q150B0625F30	Болт с шестигранной головкой
15		Q2360630	Винт
16		1B16985000013	Передний буфер
17		1B18085900001	Защита боковая левая
18		1B18085900002	Защита боковая правая
19		1B18085000024	Стремянка передняя
20		1B18085000201	Пластина стремянки
21		Q40112	Плоская шайба
22		Q340B12	Гайка шестигранная тип 1
23		1B18085000025	Стремянка задняя
24		1B18085000002	Прокладка
25		Q150B0820	Болт с шестигранной головкой
26		1B18085000096	Кронштейн брызговика
27		Q40310	Шайба пружинная
29		Q40110	Плоская шайба
30		1B18085000023	Пластина соединительная
31		1B18085900025	Защита задняя
33		1B16985000380	Кронштейн номерного знака
35		Q40108	Плоская шайба
36		Q340B06	Гайка шестигранная тип 1
37		Q150B1080	Болт с шестигранной головкой
38		Q150B1025	Болт с шестигранной головкой
39		Q340B10	Гайка шестигранная тип 1

Установка платформы с 1,5-рядной кабиной для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB1808590106	Монтажные детали грузовой платформы
-		1SB1808590107	Монтажные детали грузовой платформы
1		1B18085000002	Прокладка
1		1B18085000009	Прокладка
2		[Cтpeмянka пepeдняя]	Стремянка передняя
3		1B18085000201	Пластина стремянки
4		Q340B12	Гайка шестигранная тип 1
5		1B18085000025	Стремянка задняя
6		1B18085000096	Кронштейн брызговика
7		1B16985000783	Брызговик передний левый
8		Q150B0816	Болт с шестигранной головкой
9		Q40108	Плоская шайба
10		Q40308	Шайба пружинная
11		Q340B08	Гайка шестигранная тип 1
12		1B16985000784	Брызговик задний левый
13		1B16985000345	Пластина брызговика
14		1B18085900001	Защита боковая левая
14		1B18085900003	Защита боковая левая
15		1B18085900002	Защита боковая правая
15		1B18085900004	Защита правая
16		1B18085900025	Защита задняя
17		1B16985000380	Кронштейн номерного знака
18		Q150B0625	Болт с шестигранной головкой
19		Q340B06	Гайка шестигранная тип 1
20		Q40106	Плоская шайба
21		Q40306	Шайба пружинная
22		Q40208	Шайба
23		Q40112	Плоская шайба
24		1B18085000023	Пластина соединительная
25		Q150B1080	Болт с шестигранной головкой
26		Q40310	Шайба пружинная
27		Q40110	Плоская шайба
28		Q40312	Шайба пружинная
29		Q340B10	Гайка шестигранная тип 1
30		Q150B1025	Болт с шестигранной головкой
31		Q150B1235	Болт

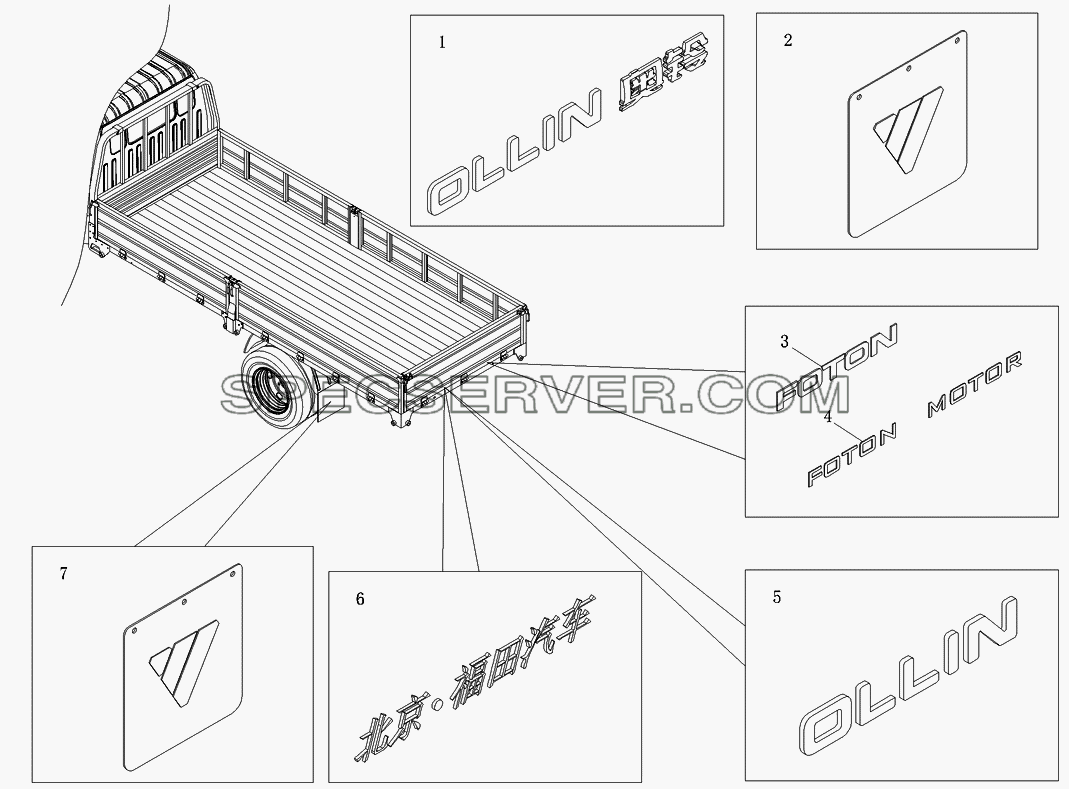

Принадлежности платформы для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1SB1808570103	Наружная упаковка грузовой кабины
-		1SB1808570114	Облицовочные элементы платформы
-		1SB1808570121	Облицовочные элементы платформы
1		1B18085000050	Задняя табличка "Аолин"
2		1B16985000053	Брызговик задний левый
3		1B18085000110	Зaдняя биpka FOTON
4		1B17885000205	Задний знак
5		1B18085000108	Задняя бирка АоЛин
6		1B18085000040	Задняя табличка "Аолин"
7		1B16985000052	Брызговик задний правый

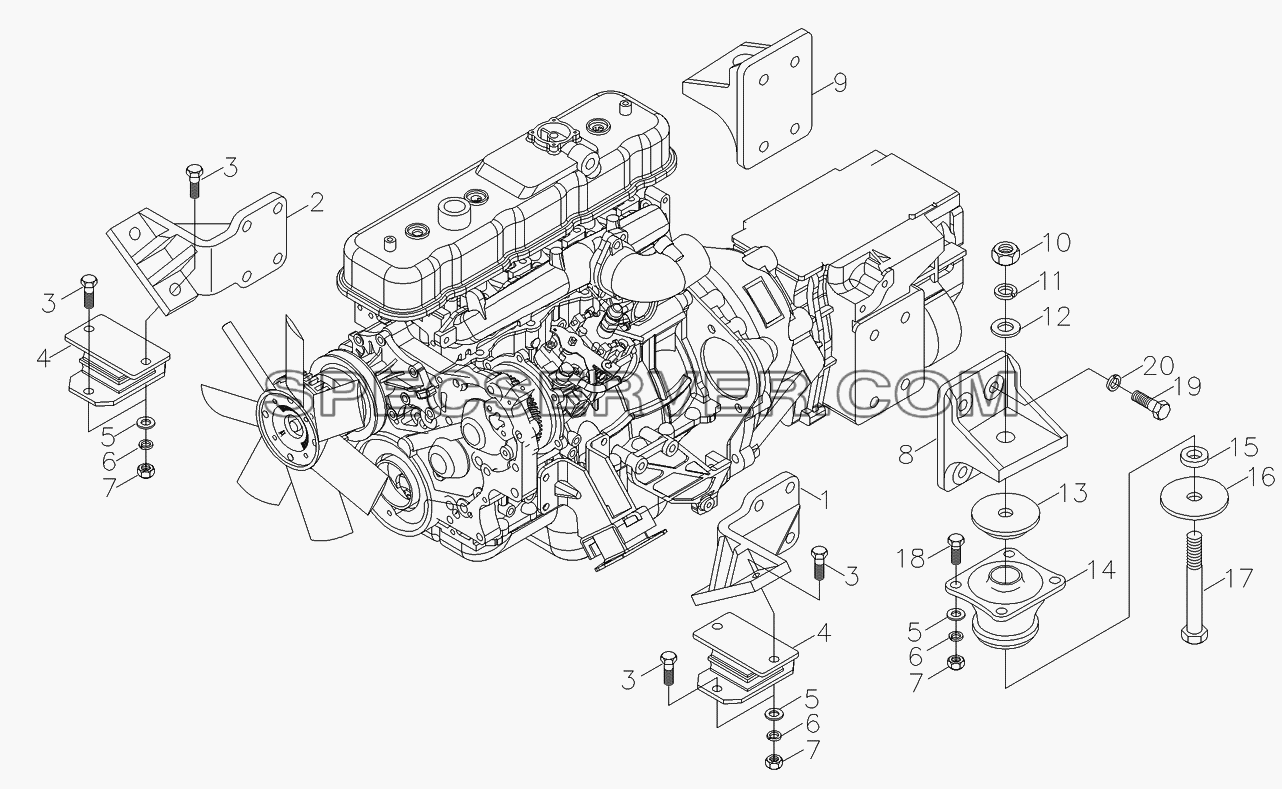

Подвеска силового агрегата для Foton-BJ1049 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10591010101	Подвеска двигателя
1		1105910100003	Кронштейн двигателя левый передний
2		1105910100005	Правый передний кронштейн подвески двигателя
3		Q150B1035F30	Болт с шестигранной головкой
4		1108910100004	Передняя опора двигателя
5		Q40110F30	Плоская шайба
6		Q40310F30	Шайба пружинная
7		Q340B10F30	Гайка шестигранная тип 1
8		1105910100008	Кронштейн двигателя левый задний
9		1105910100009	Правый задний кронштейн подвески двигателя
10		Q341B16F30	Гайка шестигранная
11		Q40316F30	Шайба пружинная
12		Q40116F30	Плоская шайба
13		1106910180004	Верхняя нажимная пластина
14		1106910180003	Опора подвески двигателя задняя
15		1110810102006	Регулировочная прокладка
16		1110810102007	Нижняя нажимная пластина
17		Q151B16115F30	Болт с шестигранной головкой
18		Q150B1030F30	Болт с шестигранной головкой
19		Q150B1220TF2	Болт с шестигранной головкой
20		Q40312F30	Шайба пружинная
