ELECTRICAL COMPONENT LOCATOR

1991-92 ELECTRICAL COMPONENT LOCATION Ford Motor Co. Electrical Components

BUZZERS, RELAYS & TIMERS

BUZZERS, RELAYS & TIMERS LOCATION

CIRCUIT PROTECTION DEVICES

CIRCUIT PROTECTION DEVICES LOCATION

CONTROL UNITS

CONTROL UNITS LOCATION

SENDING UNITS & SENSORS

SENDING UNITS & SENSORS LOCATION

MOTORS

MOTORS LOCATION

Component

Location

A/C Clutch Relay (1991)

On right front of engine bay, near power

steering pump.

A/C Relay

On left front corner of engine bay, left of

cooling fan. See

Fig. 1

 &

Fig. 2

A/C Wide Open Throttle (WAC) Relay

On left front corner of engine bay, left of

cooling fan. See

Fig. 1

 &

Fig. 2

 .

Cooling Fan Relay

On left front fender panel, near

headlight. See

Fig. 1

 &

Fig. 2

 .

Condenser Fan Relay

On left front of engine bay, left of

cooling fan. See

Fig. 1

 &

Fig. 2

 .

Daytime Running Light (DRL) Relay (Canada) (1992)

On left front corner of engine bay, near

headlight. See

Fig. 1

 .

Fuel Pump Relay

Behind left side of dash, near ECA.

Headlight Relay

Behind left headlight. See

Fig. 1

 .

Horn Relay

Under left side of dash. See

Fig. 3

 .

Main Relay

In left front corner of engine bay, near

battery.

Parking Light Relay

On right front corner of engine bay. See

Fig. 1

 .

Turn Signal/Flasher Relay

Under left side of dash, behind ECA.

See

Fig. 3

 .

Component

Location

A/C In-Line Fuse

On left side of heater case.

Condenser Fan In-Line Fuse

On right side of steering column.

Fuse Panel

Behind access panel, to left of steering column.

Fusible Links

On left front strut tower. See

Fig. 1

 .

Component

Location

Electronic Control Assembly (ECA)

Behind left side of dash, left of steering column.

Passive Restraint Module

Under driver's seat.

Component

Location

Airflow Meter

On right front corner of engine bay. See

Fig. 1

 .

Coolant Temperature Sending Unit

Below thermostat housing.

Crankshaft Position Sensor

Inside distributor. See

Fig. 1

 .

EGR Temperature Sensor (1991)

In exhaust manifold, near EGR valve.

Engine Coolant Temperature (ECT) Sensor

On top of engine, near injector No. 1.

Fuel Gauge Sending Unit (1992)

In fuel tank.

Throttle Position Sensor (TPS)

On left side of throttle body. See

Fig. 1

 .

Component

Location

Blower Motor

Under center of dash, behind

radio.

Windshield Washer Motors:

Front (1991)

On right front fender panel,

bottom of washer reservoir.

Front (1992)

On left front corner of engine

bay, in front of battery.

Rear

On body panel, behind right

rear quarter panel.

Windshield Wiper Motor

SOLENOIDS & SOLENOID VALVES

SOLENOIDS & SOLENOID VALVES LOCATION

SWITCHES

SWITCHES LOCATION

MISCELLANEOUS

MISCELLANEOUS LOCATION

COMPONENT LOCATION GRAPHICS



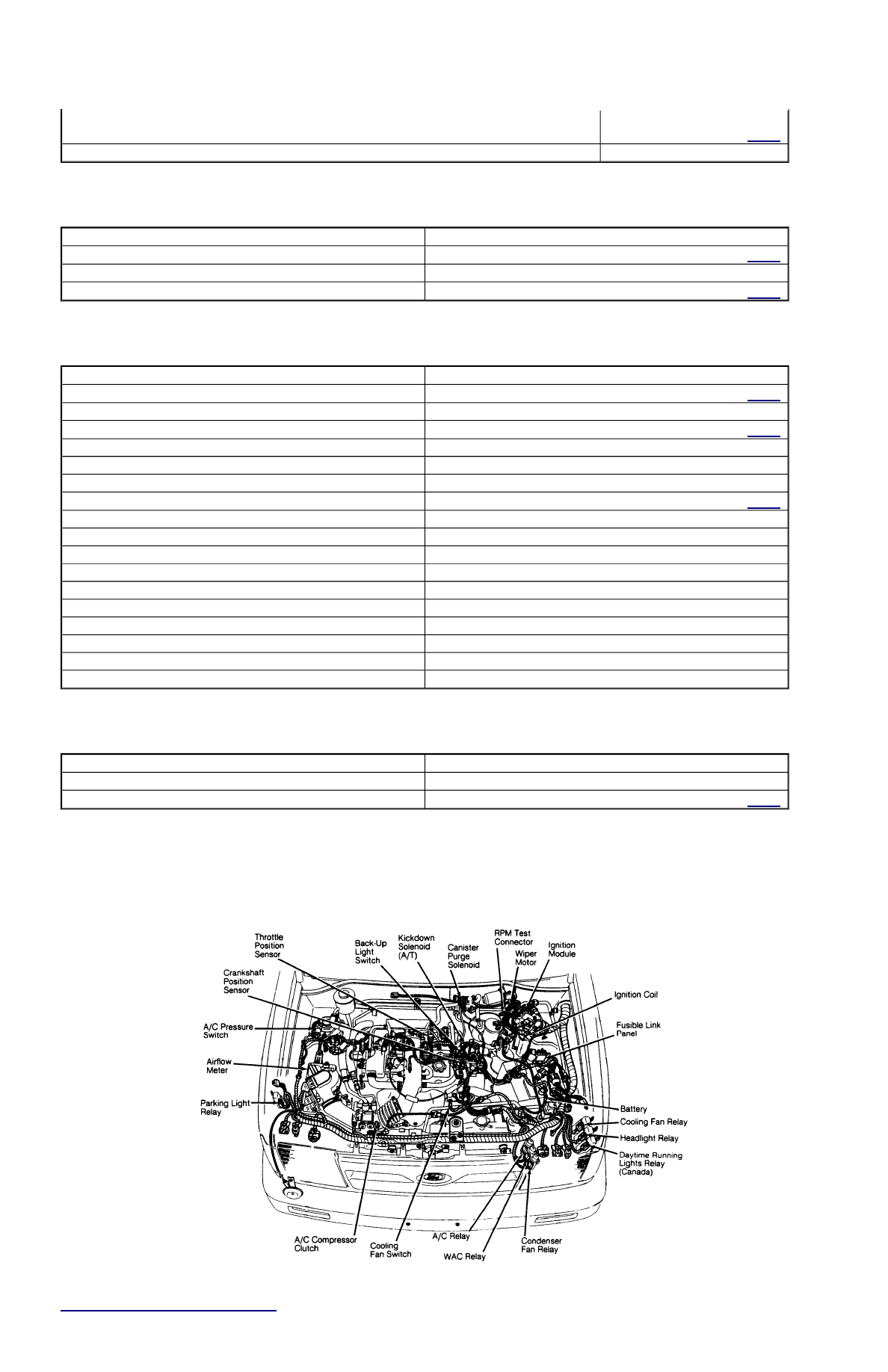

Fig. 1: Component Locations (1 Of 3)



Front

On left rear corner of engine

bay, on firewall. See

Fig. 1

 .

Rear

In liftgate, behind trim panel.

Component

Location

Canister Purge Solenoid

On center of firewall, to right of wiper motor. See

Fig. 1

 .

Idle-Up Speed Control (ISC) Solenoid

On left rear of engine, left of injector No. 4.

Kickdown Solenoid Valve (A/T)

On lower right front corner of transaxle. See

Fig. 1

 .

Component

Location

A/C Pressure Switch

On A/C line, near right front strut tower. See

Fig. 1

 .

A/C Thermostatic Switch (1992)

On bottom of evaporator housing, below glove box.

Back-Up Light Switch

Mounted on transaxle. See

Fig. 1

 .

Brake Fluid Level Switch

On brake fluid reservoir.

Brake On-Off Switch (1992)

On bracket, above brake pedal.

Clutch Interlock Switch

On bracket, above clutch pedal.

Cooling Fan Switch

In thermostat housing. See

Fig. 1

 .

Inertia Switch

In left rear quarter panel.

Kickdown Switch (A/T)

Mounted on accelerator pedal.

Neutral Safety Switch

On right rear side of transaxle.

Oil Pressure Switch

On rear center of engine block.

Parking Brake Switch

On base of parking brake lever.

Passive Restraint Limit Switch

At top of left & right "A" pillar.

Power Steering Pressure Switch

Mounted on power steering pump assembly.

Seat Belt Switch (1991)

On driver's seat belt buckle.

Stoplight Switch

On brake pedal lever.

Wide Open Throttle A/C Cut-Off (WAC) Switch (1991)

On left corner of engine bay, left of cooling fan.

Component

Location

Blower Resistor

Near blower motor.

RPM Test Connector

On left rear of engine bay, next to ignition module. See

Fig. 1

 .

NOTE:

Figures may show multiple component locations. Refer to appropriate table for proper figure
references.

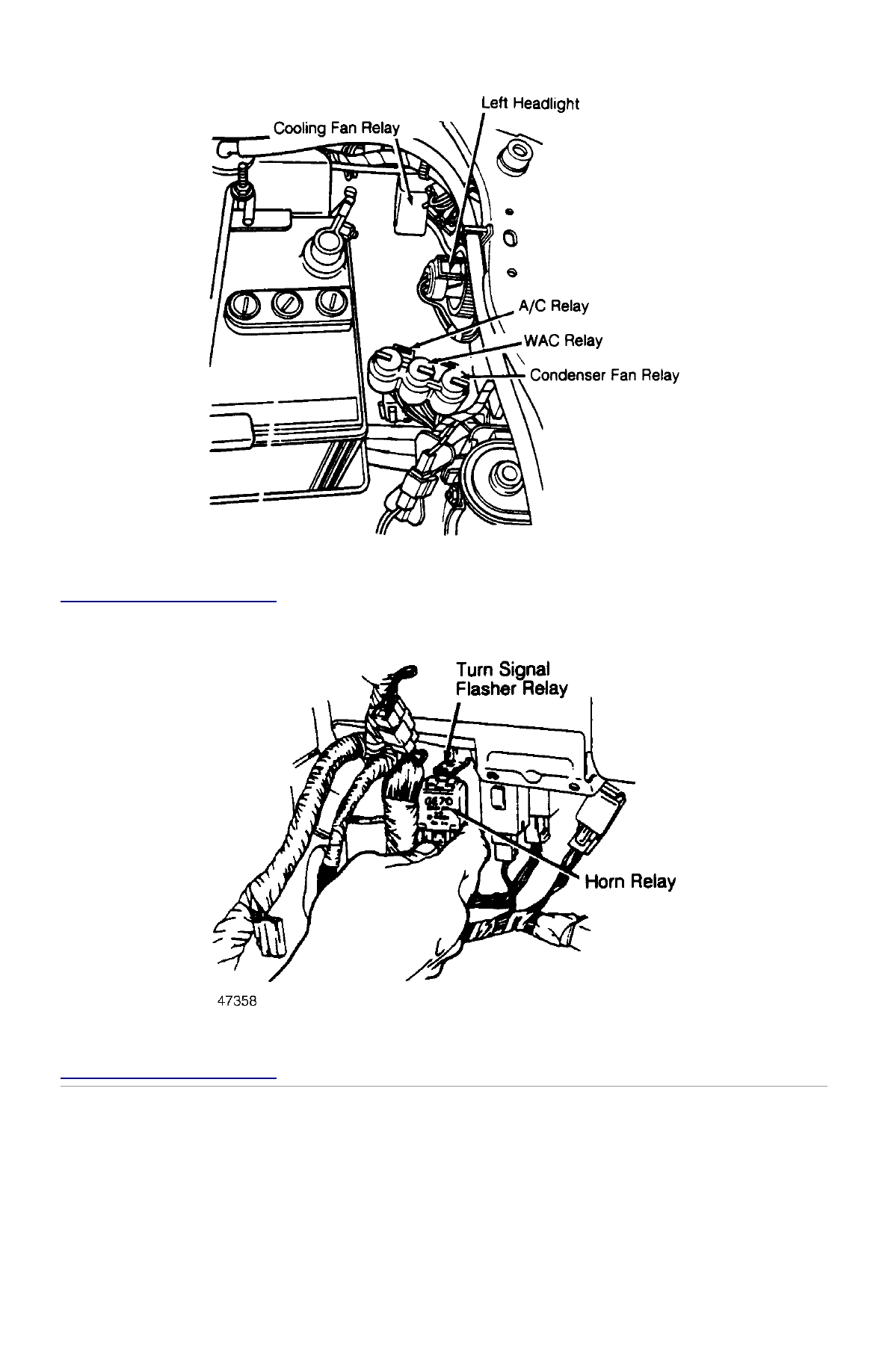

Fig. 2: Component Locations (2 Of 3)





Fig. 3: Component Locations (3 Of 3)



Copyright 2009 Mitchell Repair Information Company, LLC.  All Rights Reserved.



Article GUID: A00042178

Back To Article



FUSES & CIRCUIT BREAKERS

Fuses & Circuit Breakers 1988-93 Festiva

FUSES & FUSIBLE LINKS

FUSE PANEL & FUSIBLE LINK BLOCK LOCATIONS

The vehicle has a fuse block with fusible links and a fuse panel with circuit fuses. The fuse panel is located behind the instrument panel, left of
the steering column. The fuse block is located under the hood.

FUSE PANEL IDENTIFICATION

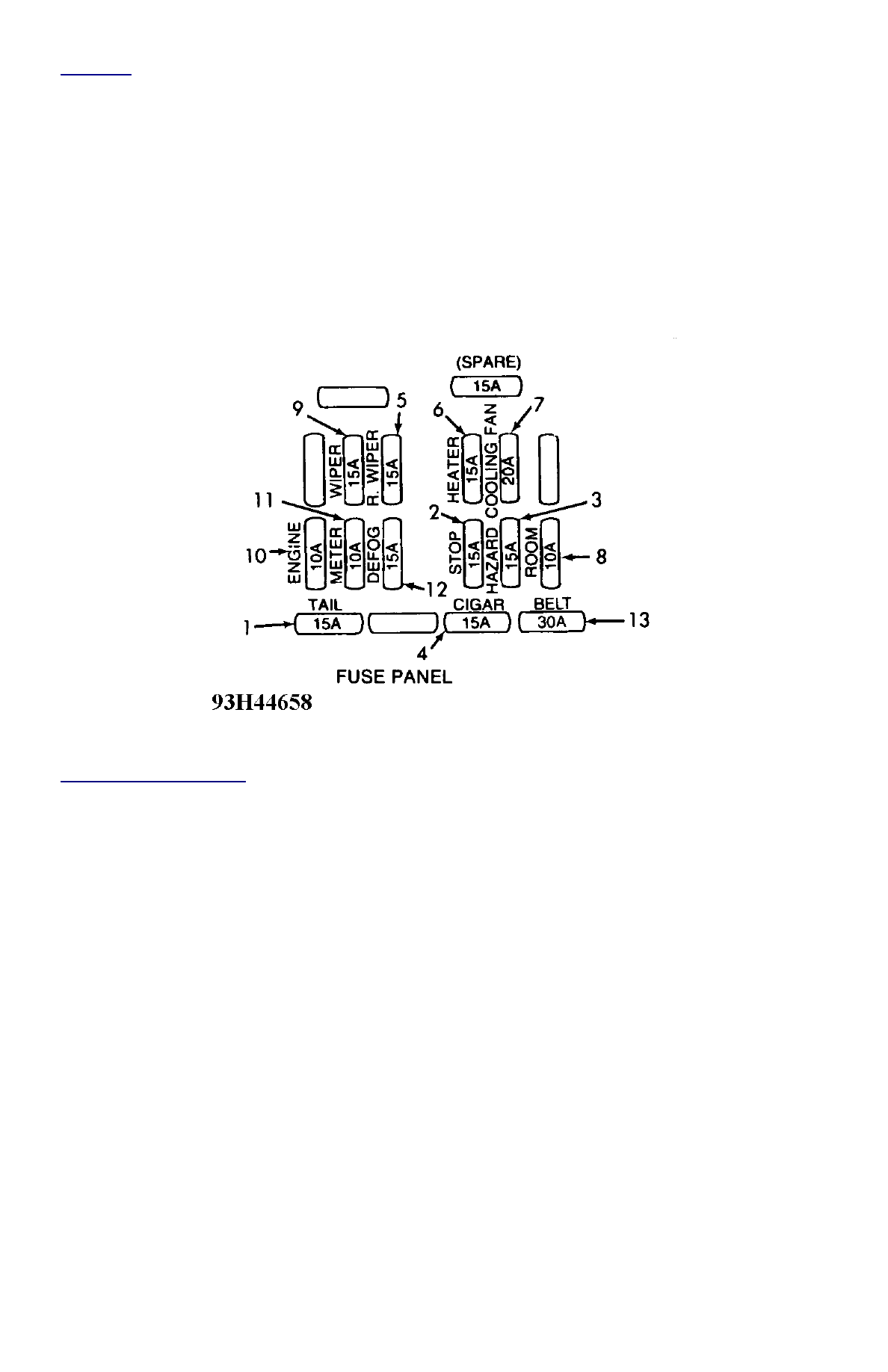

Fig. 1: Fuse Panel Identification



Courtesy of FORD MOTOR CO.

Fuse & Circuit Breaker Identification



1 - 15 Amp License Plate Light, Rear Side Marker Light, Front Parking Lights, Cluster and Tail Lights



2 - 15 Amp Horn, Brakelights, High-Mount Brakelight



3 - 15 Amp (1988-89) Safety Belt Warning, Turn & Hazard Warning Flasher Lights, Radio, Trunk Light, Ignition Key Reminder Buzzer



3 - 15 Amp (1990-93) Safety Belt Warning, Turn & Hazard Warning Flasher Lights, Ignition Key Reminder Buzzer



4 - 15 Amp Audio System, Cigarette Lighter, Remote Control Mirror



5 - 15 Amp Rear Wiper/Washer, Daytime Running Light System (Canada)



6 - 15 Amp Heater & Air Conditioner



7 - 20 Amp Heater & Air Conditioner, Cooling Fan System



8 - 10 Amp (1988-89) Interior Courtesy Lights 10 Amp (1990-93) Radio, Interior Courtesy Lights, Luggage Compartment Light



9 - 15 Amp (1988-89) Front Wiper/Washer



9 - 15 Amp (1990-93) Front Wiper/Washer, Shift-Lock System (ATX), Engine Control System



10 - 10 Amp Charging System, Emission Control System



11 - 10 Amp (1988-90) Safety Belt Warning, Turn & Hazard Warning Flasher Lights, Back-Up Lights, Instrument Cluster, Warning
Lights,



11 - 10 Amp (1991-93) Safety Belt Warning, Turn & Hazard Warning Flasher Lights, Back-Up Lights, Instrument Cluster, Warning
Lights, Shift-Lock System



12 - 15 Amp Rear Window Defroster



13 - Not Used (1988-89) Spare



13 - 30 Amp (1990-93) Passive Restraint System (Automatic Seat Belt)

In-Line Fuse Identification



15 Amp (1990-93) Condenser Fan Motor (A/T Models Only)



10 Amp (1990-93) A/C System (located on left side of heater case)

FUSIBLE LINK BLOCK IDENTIFICATION
