Fig. 713: Removing Timing Chains & Crankshaft Sprockets
Courtesy of FORD MOTOR CO.

37. Remove both timing chain guides.

Remove the bolts.

Remove both timing chain guides.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

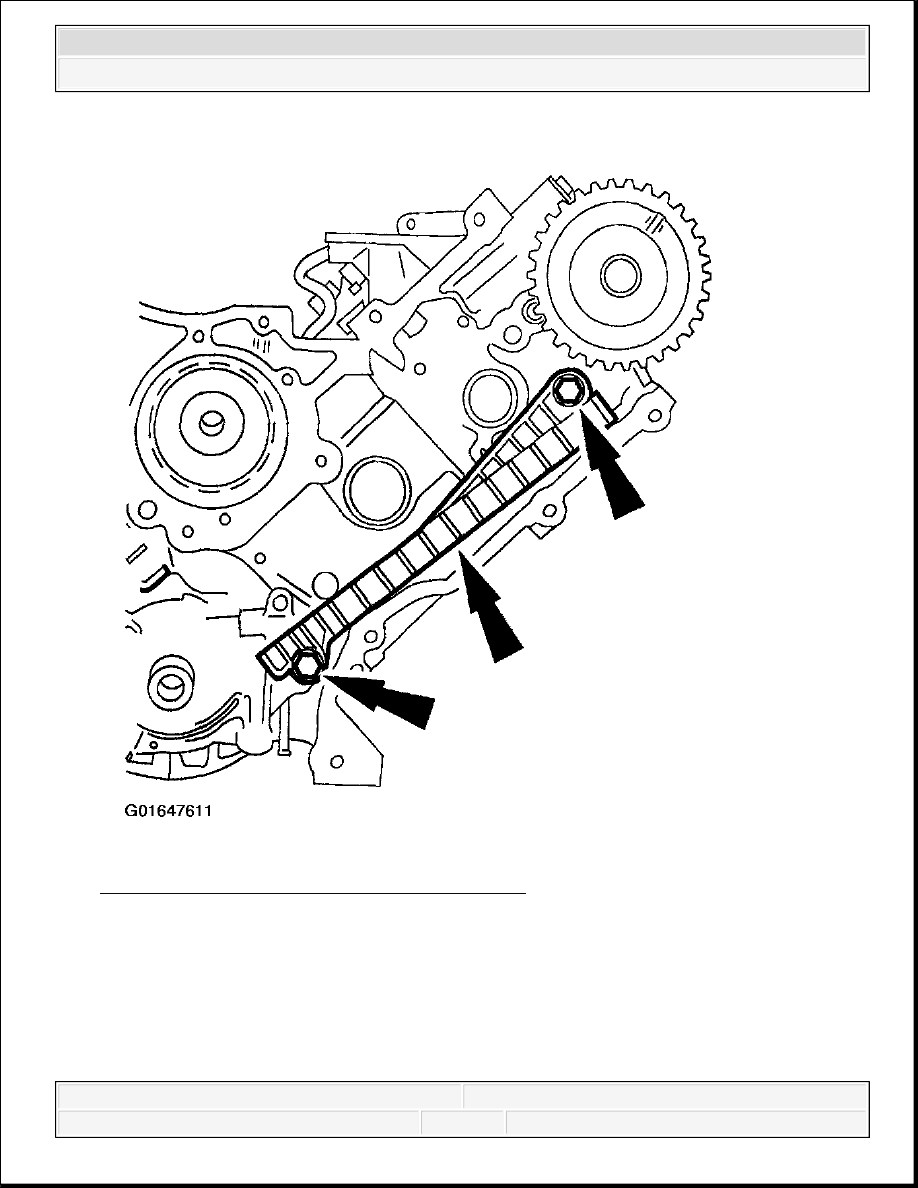

Fig. 714: Removing Both Timing Chain Guides
Courtesy of FORD MOTOR CO.

RH Cylinder Head

38. Remove the RH exhaust manifold.

1. Remove the nuts.

2. Remove the RH exhaust manifold.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



3. Remove the RH exhaust manifold gasket.

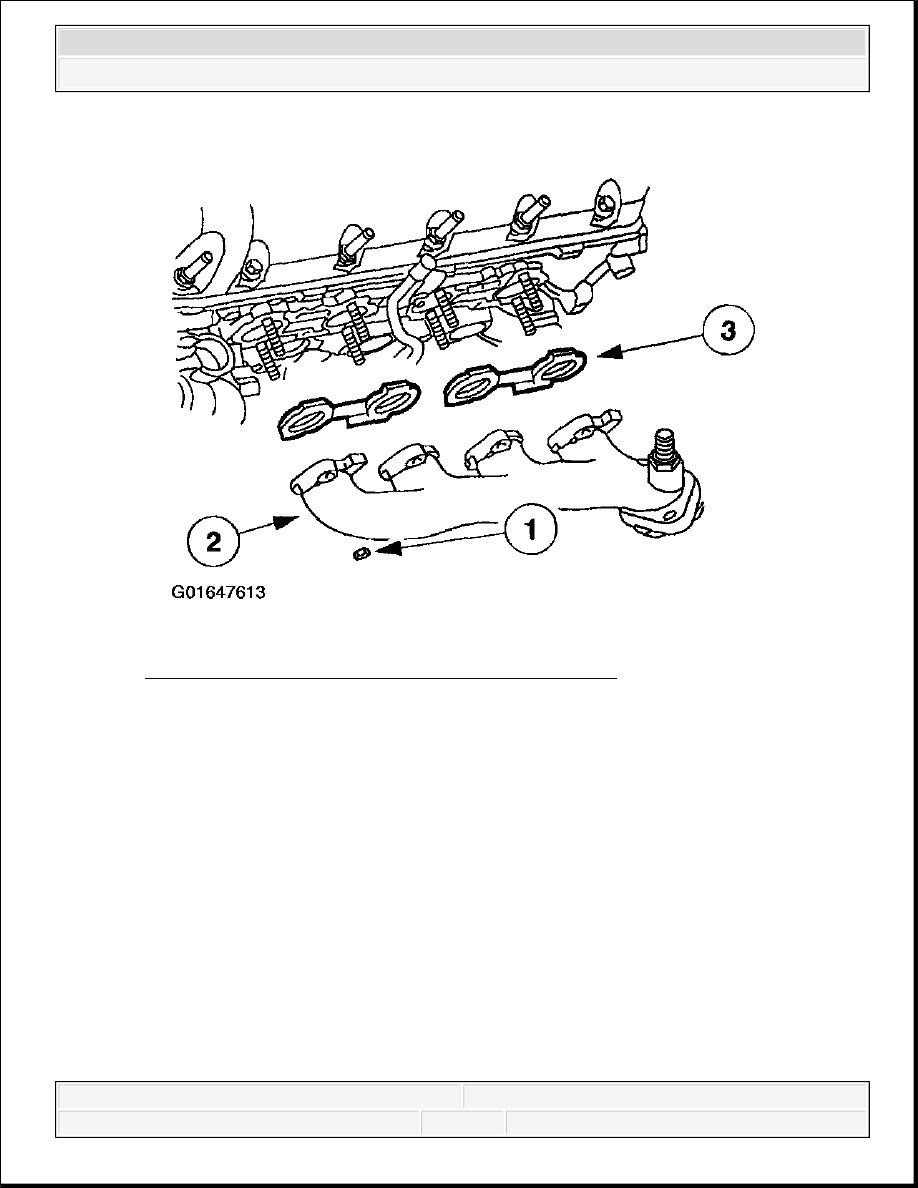

Fig. 715: Removing RH Exhaust Manifold & Gasket
Courtesy of FORD MOTOR CO.

LH Cylinder Head

39. Remove the LH exhaust manifold.

1. Remove the nuts.

2. Remove the LH exhaust manifold.

3. Remove the LH exhaust manifold gasket.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



Fig. 716: Removing LH Exhaust Manifold & Gasket
Courtesy of FORD MOTOR CO.

40. Remove the bolt and the oil level indicator tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
