5. Position the engine control wiring harness onto the valve cover studs.

6. Connect the LH radio interference capacitor electrical connector.

Fig. 198: Connecting LH Radio Interference Capacitor Electrical Connector
Courtesy of FORD MOTOR CO.

7. Connect the CMP electrical connector.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup



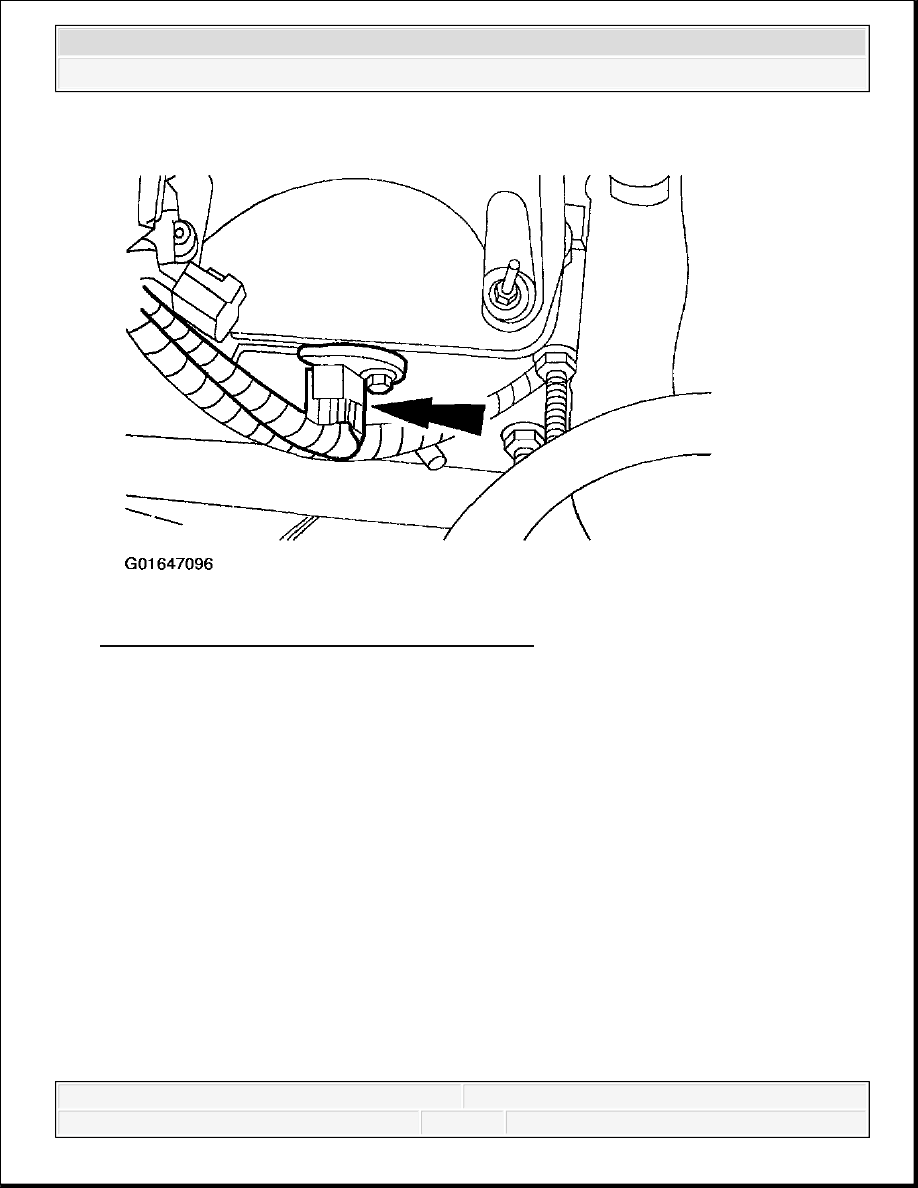

Fig. 199: Connecting CMP Electrical Connector
Courtesy of FORD MOTOR CO.

8. Connect the LH ignition coil electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

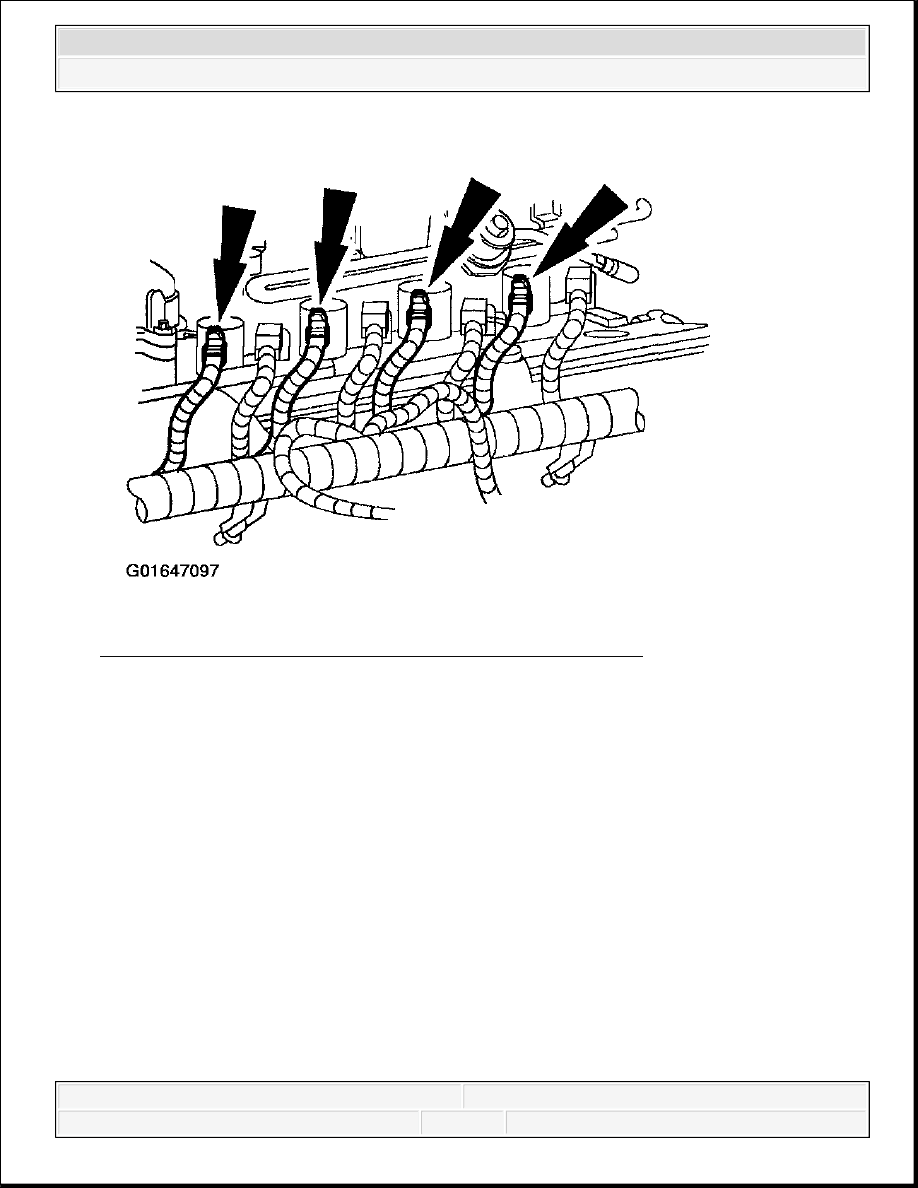

Fig. 200: Connecting LH Ignition Coil Electrical Connectors
Courtesy of FORD MOTOR CO.

9. Connect the LH fuel injector electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

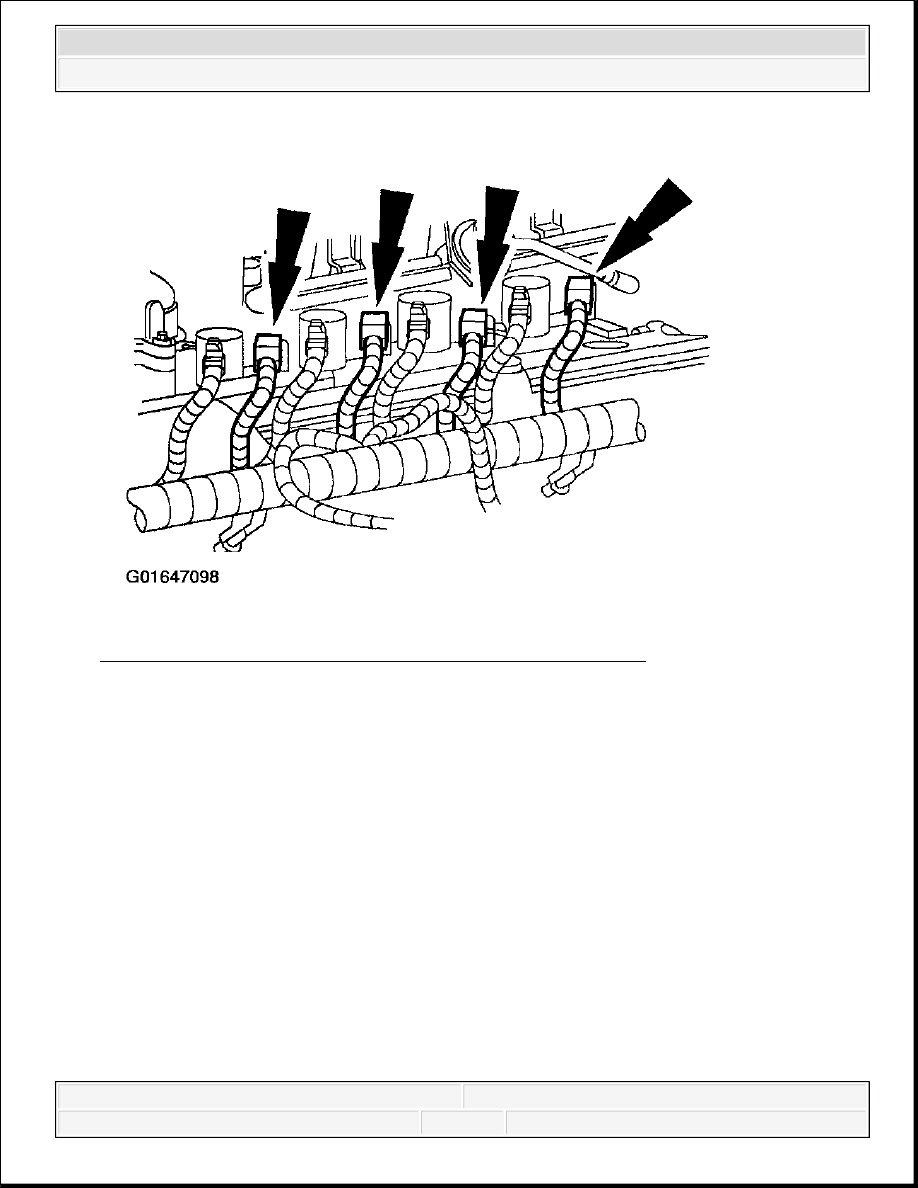

Fig. 201: Connecting LH Fuel Injector Electrical Connectors
Courtesy of FORD MOTOR CO.

Romeo Engine (4.6L)

10. Install the exhaust manifold to EGR valve tube.

Install the differential pressure feedback EGR system and connect the electrical
connector.

Tighten both fittings starting at the top in two stages.

Stage 1: Hand-tighten.

Stage 2: Tighten to 35-45 Nm (26-33 lb-ft).
