Ford F150 Pickup. Instruction - part 814

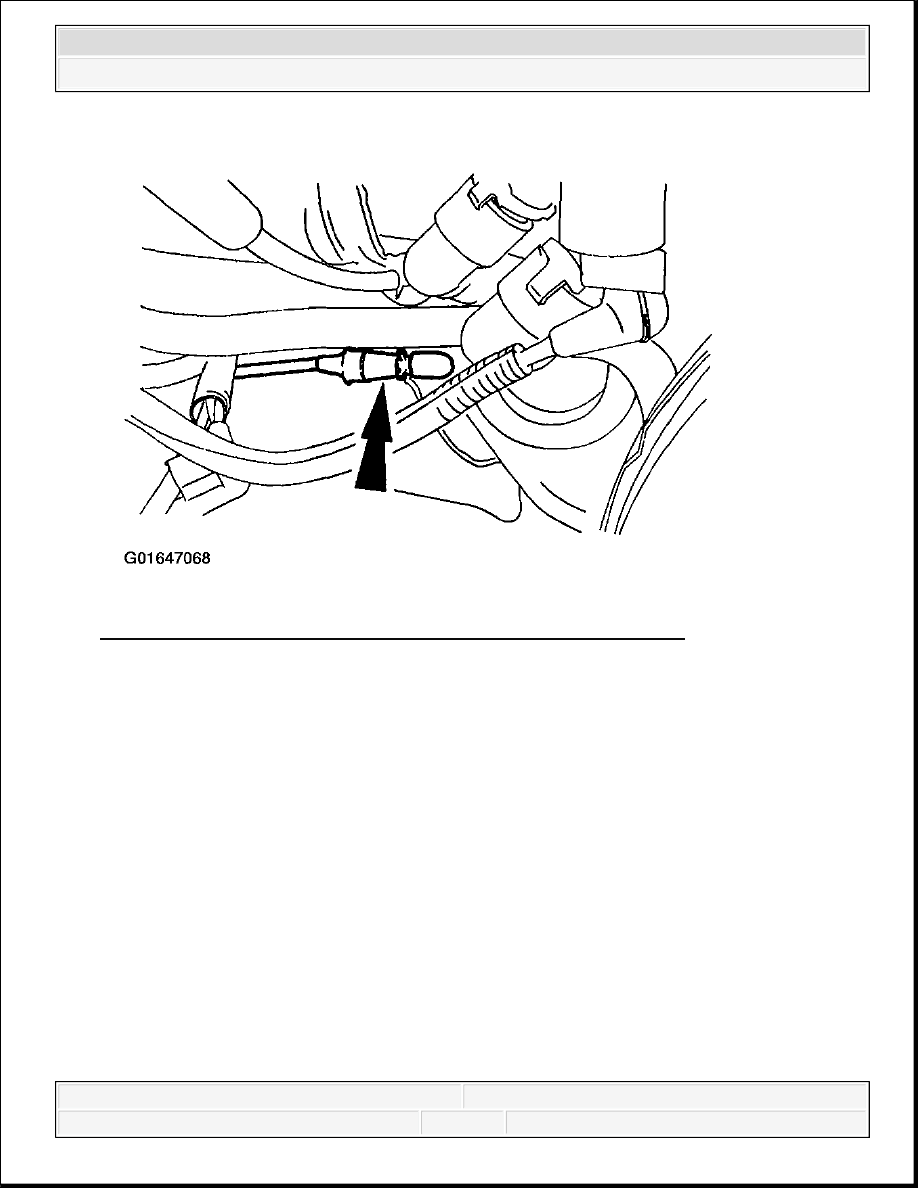

Fig. 171: Connecting Vacuum Hose Near Brake Vacuum Booster
Courtesy of FORD MOTOR CO.

10. Connect the vapor management valve vacuum hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

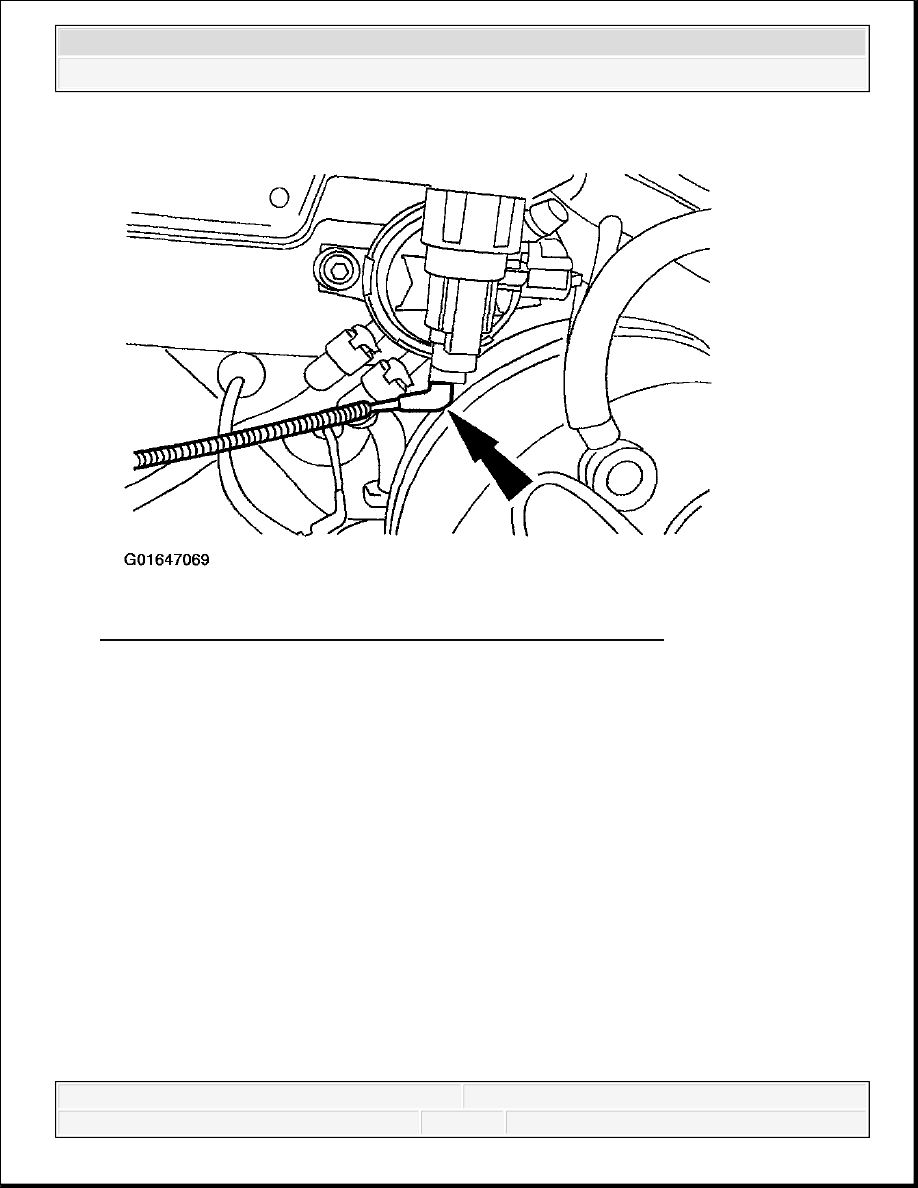

Fig. 172: Connecting Vapor Management Valve Vacuum Hose
Courtesy of FORD MOTOR CO.

11. Connect the eight fuel injector electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

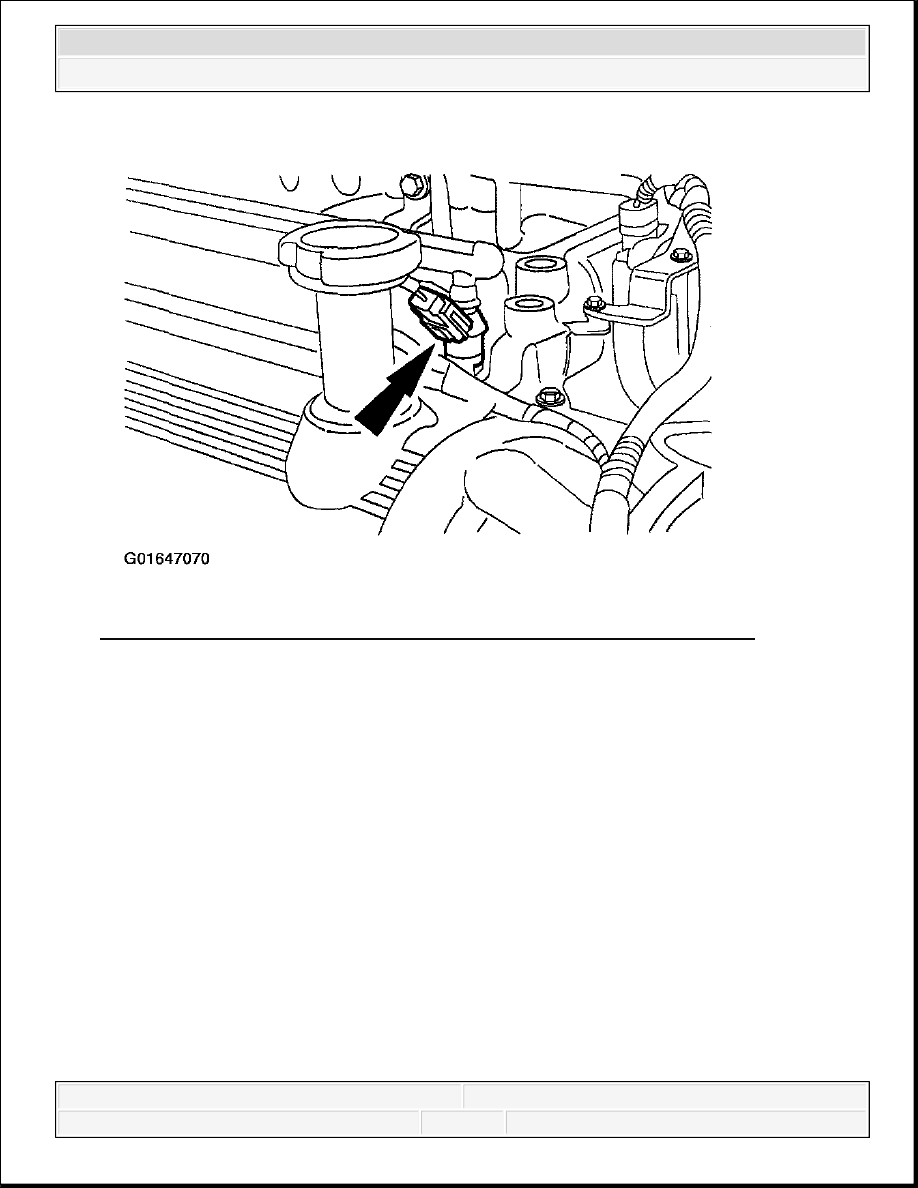

Fig. 173: Connecting Fuel Injector Electrical Connectors - Supercharged
Courtesy of FORD MOTOR CO.

12. Connect the hoses.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

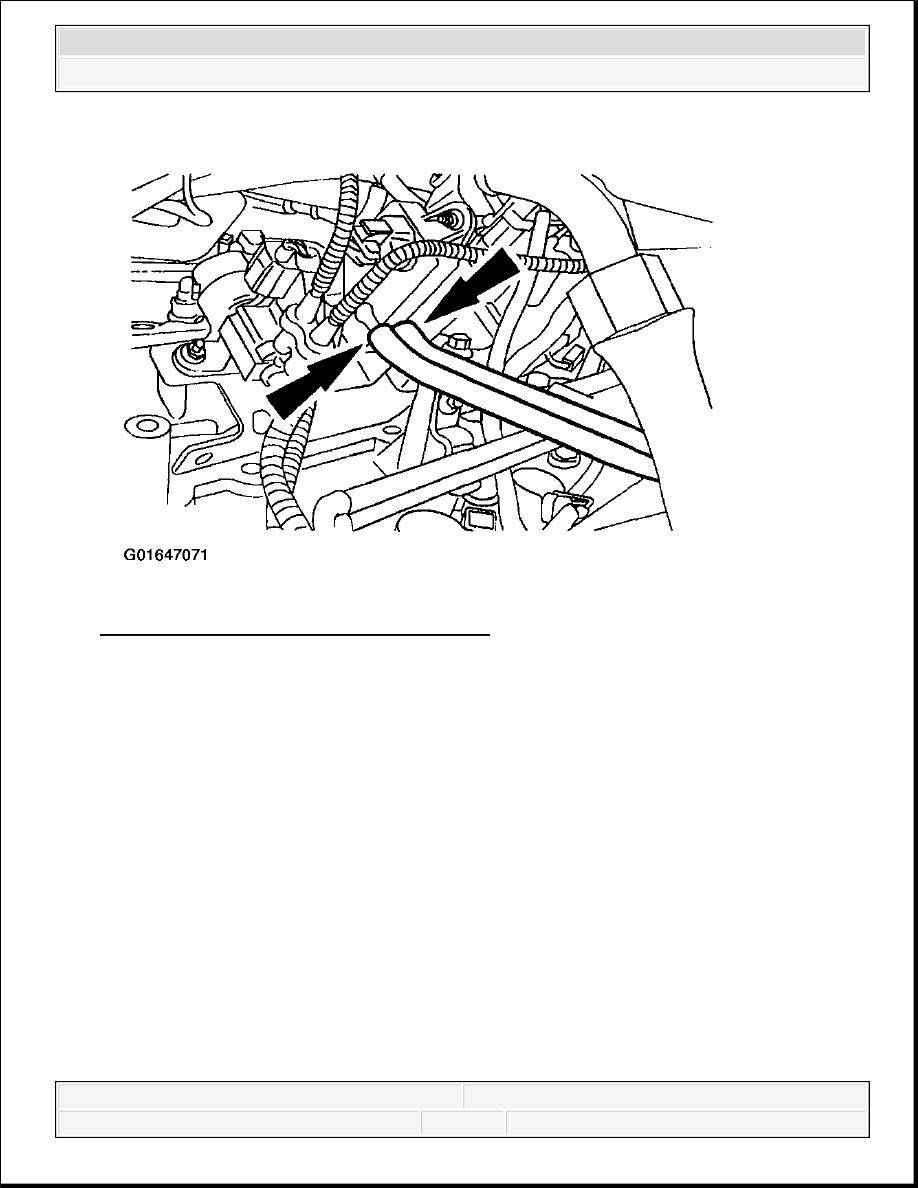

Fig. 174: Connecting Hoses - Supercharged
Courtesy of FORD MOTOR CO.

13. Connect the heater hose.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
