Ford F150 Pickup. Instruction - part 810

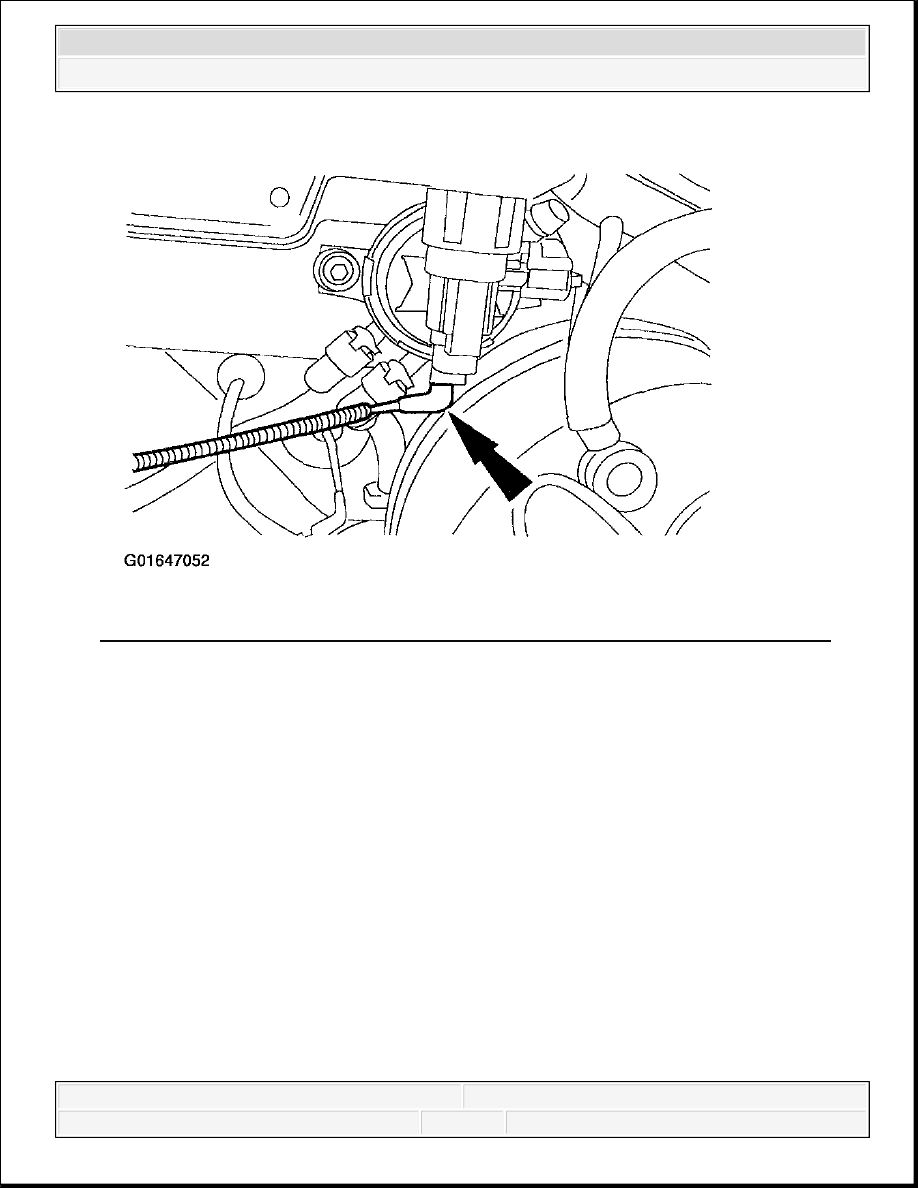

Fig. 155: Disconnecting Vapor Management Valve Vacuum Hose - Supercharged
Courtesy of FORD MOTOR CO.

14. Disconnect the vacuum hose near the brake vacuum booster.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

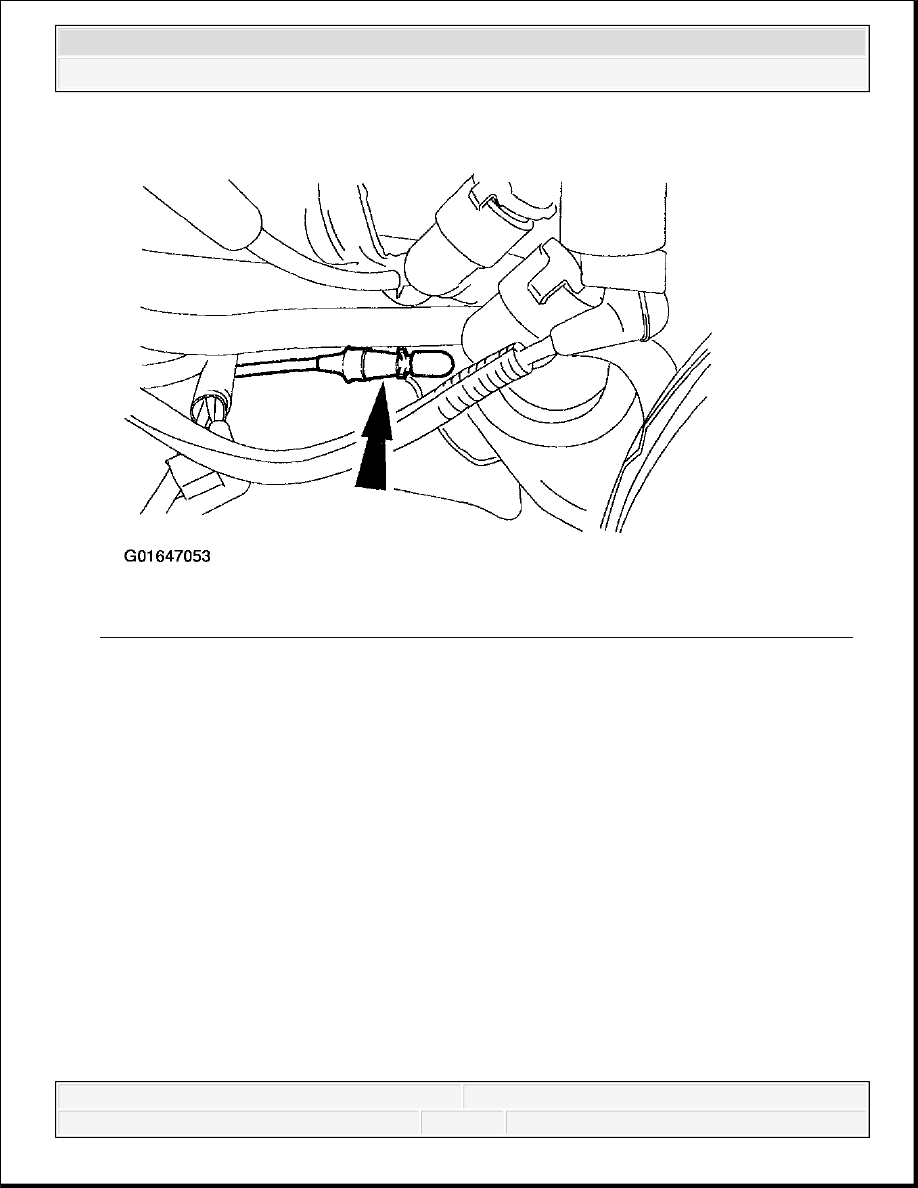

Fig. 156: Disconnecting Vacuum Hose Near Brake Vacuum Booster - Supercharged
Courtesy of FORD MOTOR CO.

15. Remove the fuel injection supply manifold.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

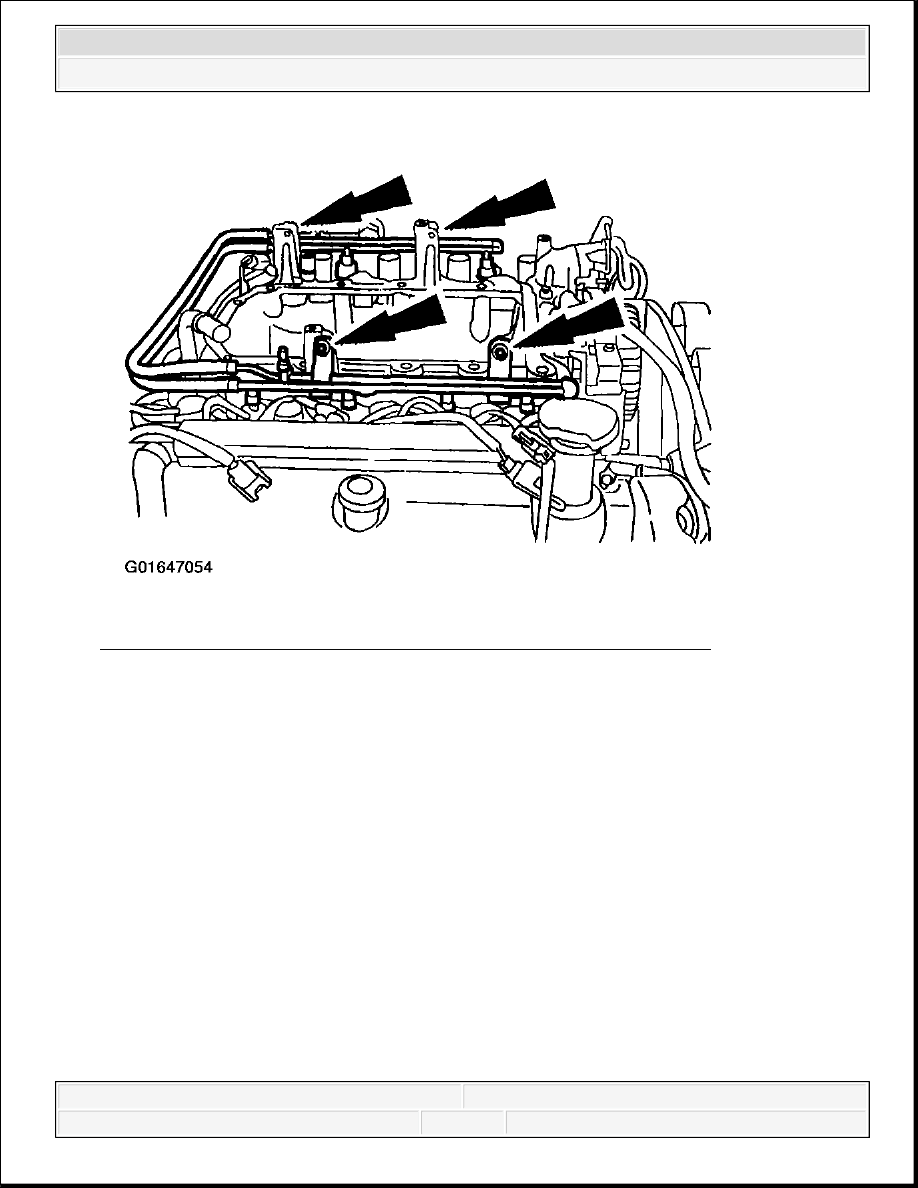

Fig. 157: Removing Fuel Injection Supply Manifold - Supercharged
Courtesy of FORD MOTOR CO.

16. Disconnect the eight ignition coil electrical connectors.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup

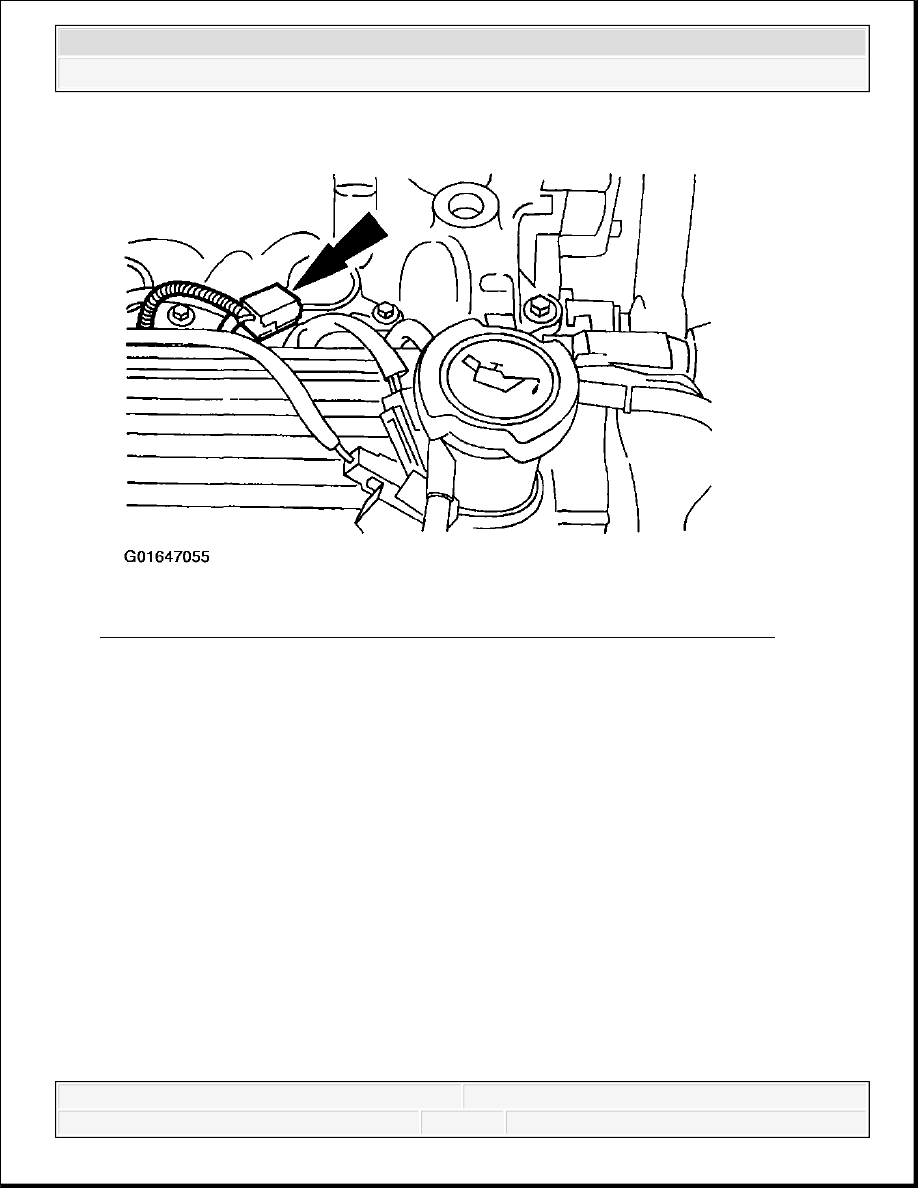

Fig. 158: Disconnecting Ignition Coil Electrical Connectors - Supercharged
Courtesy of FORD MOTOR CO.

17. Remove the eight ignition coils.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.6L & 5.4L - F150 Pickup
