Ford F150 Pickup. Instruction - part 1090

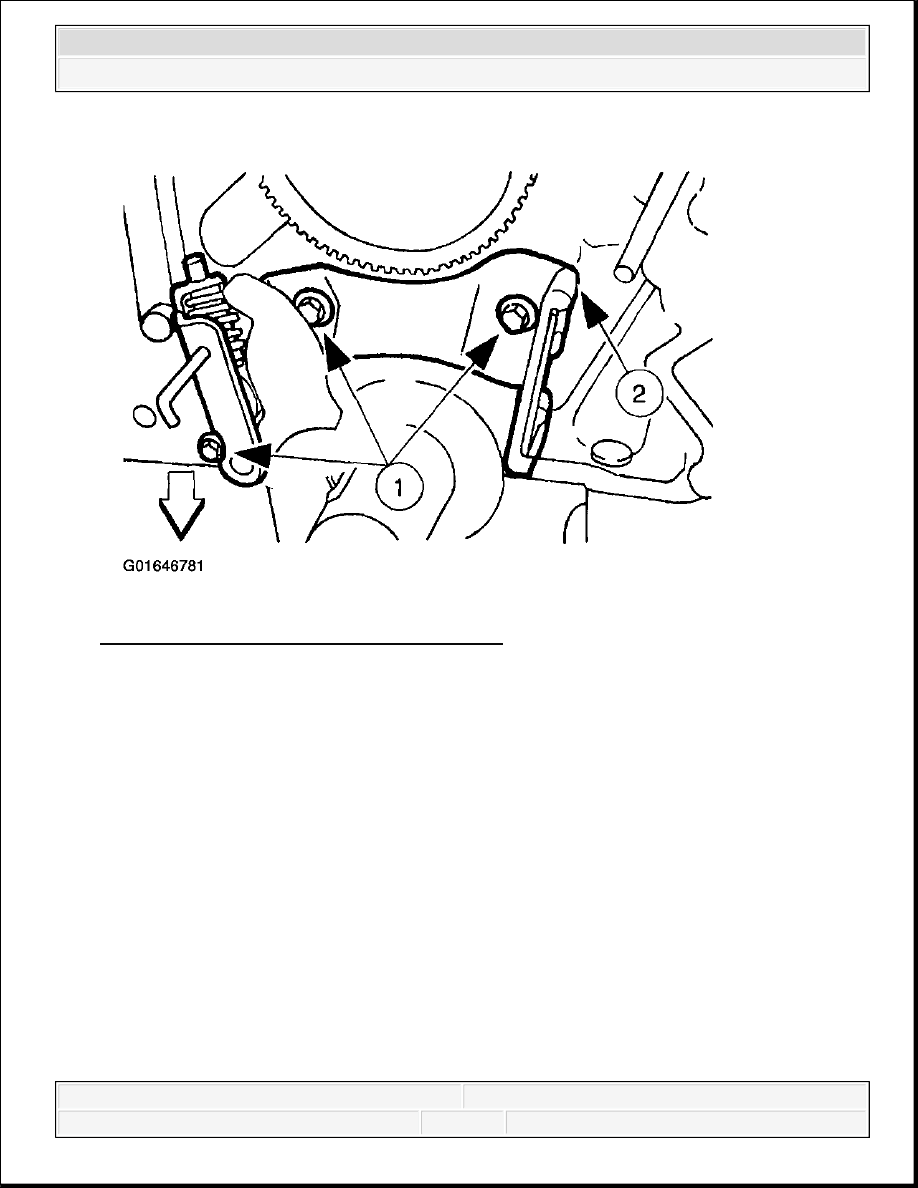

Fig. 269: Removing Timing Chain Tensioner
Courtesy of FORD MOTOR CO.

31. Remove the engine dynamic balance shaft.

Remove the bolts.

Remove the balance shaft driven gear, thrust plate and engine dynamic balance shaft as
an assembly.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



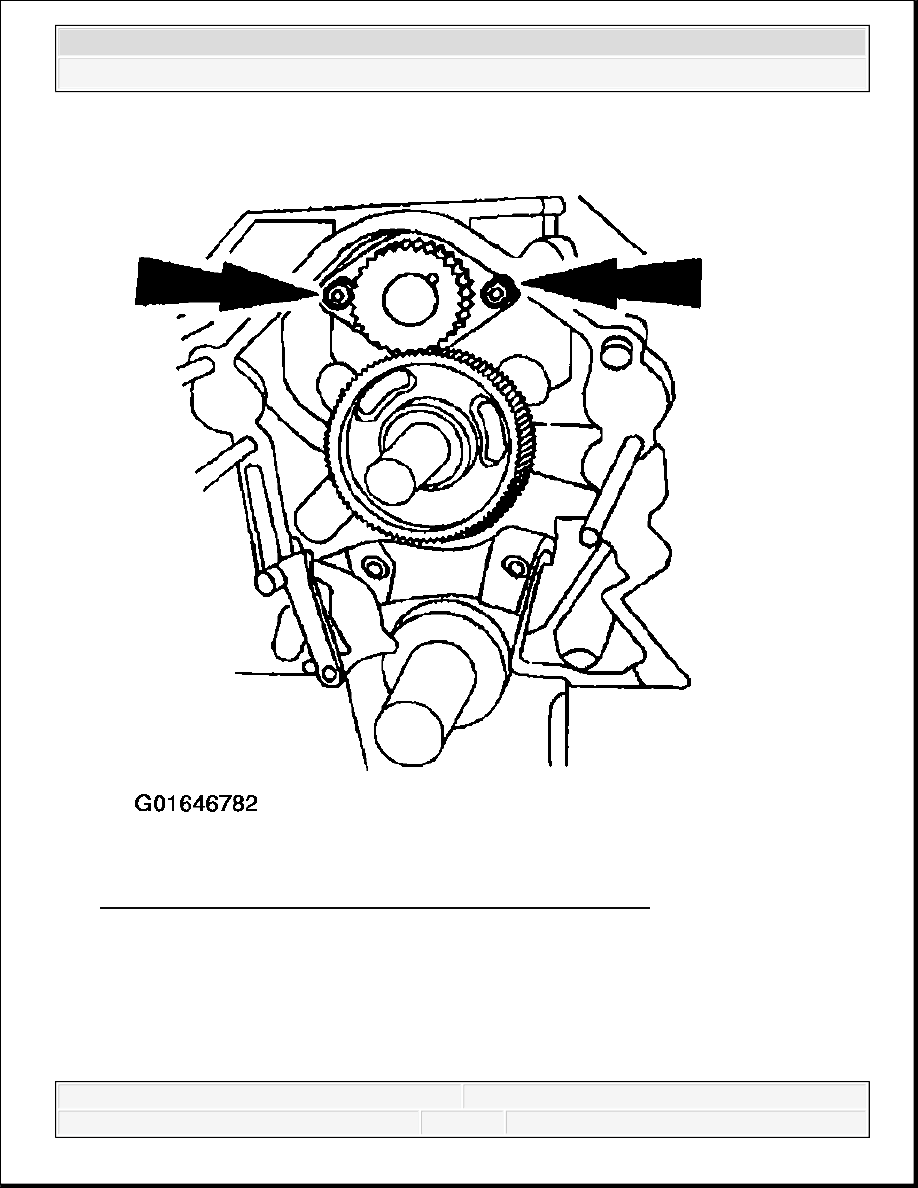

Fig. 270: Removing Balance Shaft Driven Gear, Thrust Plate
Courtesy of FORD MOTOR CO.

32. Remove the valve tappet.

1. Remove the bolts.

2. Remove the tappet guide plate and retainer.

3. Remove the valve tappet.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 271: Removing Valve Tappet
Courtesy of FORD MOTOR CO.

33. Remove the engine balance shaft drive gear.

1. Remove the camshaft key.

2. Remove the engine balance shaft drive gear.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 272: Removing Engine Balance Shaft Drive Gear
Courtesy of FORD MOTOR CO.

34. Remove the camshaft.

1. Remove the bolts.

2. Remove the camshaft thrust plate.

3. Remove the spacer.

4. Remove the camshaft.
