Ford F150 Pickup. Instruction - part 1062

Fig. 158: Removing LH Exhaust Manifold Gasket
Courtesy of FORD MOTOR CO.

NOTE:

Tighten the nuts in the sequence shown.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup

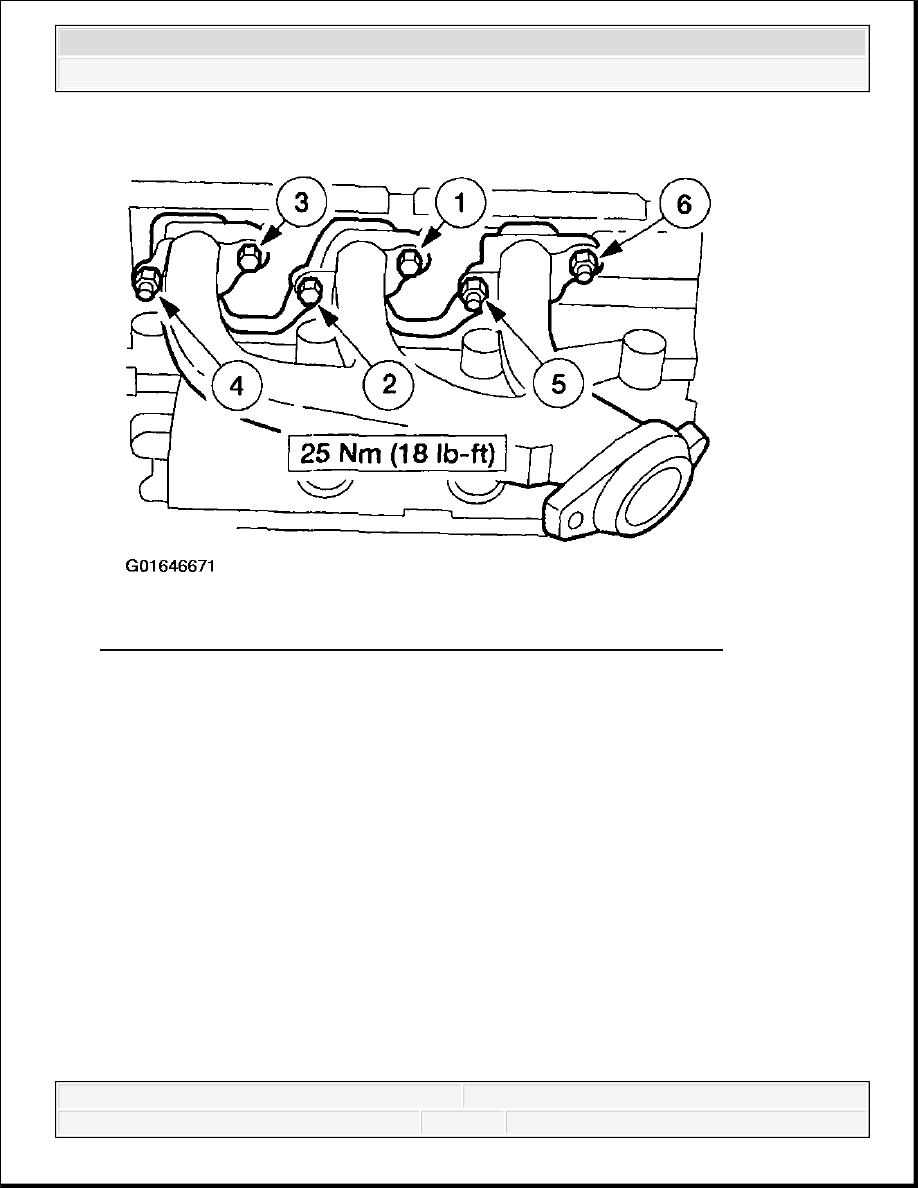

Fig. 159: Identifying LH Exhaust Manifold Nut Tightening Sequence
Courtesy of FORD MOTOR CO.

8. To install, reverse the removal procedure.

EXHAUST MANIFOLD RH

Removal & Installation

1. Remove the differential pressure feedback Exhaust Gas Recirculation (EGR) system.

1. Disconnect the electrical connector and the wiring harness pin-type retainer.

2. Remove the system vacuum hoses from the EGR tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup



Fig. 160: Removing Differential Pressure Feedback Exhaust Gas Recirculation
System
Courtesy of FORD MOTOR CO.

2. Remove the exhaust manifold-to-EGR valve tube.



2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup





2003 Ford Pickup F150

2003 ENGINE Engine - 4.2L - F150 Pickup
