Ford Kuga 2012 года. НАВИГАЦИОННАЯ СИСТЕМА

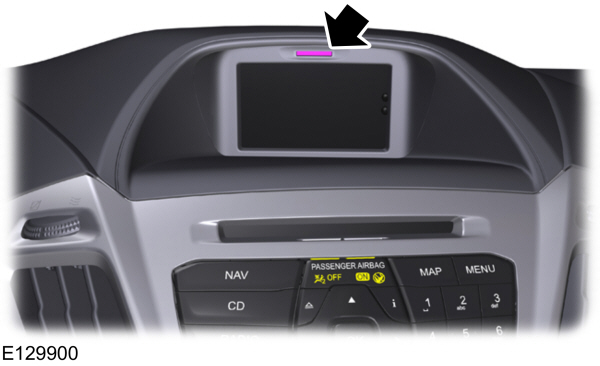

Нажмите на кнопку на окантовочной рамке блока для доступа к системным функциям. Это приведет к включению требуемой функции.

Инструкции по использованию аудиоблока и доступных функциях навигации см. в описании соответствующей процедуры аудиоблока. См. General Information.

Примечание: Если внутренняя температура модуля дисплея слишком повышается, он отображает сообщение об ошибке и перестает работать, пока не охладится.

Загрузка картографических данных

Примечание: Указанная максимальная скорость может быть не применима к вашему автомобилю. Управление автомобилем, контроль за работой всех его систем и соблюдение скоростных ограничений всегда остается вашей обязанностью. Невыполнение этого требования может привести к потере контроля над автомобилем.

Примечание: Стекло на лицевой стороне жидкокристаллического дисплея может разбиться от удара твердым предметом. Если стекло разбилось, не дотрагивайтесь до жидкого кристаллического вещества. Если это вещество попало на кожу, немедленно промойте пораженный участок водой с мылом.

Примечание: В процессе обновления программного обеспечения запрещается включать зажигание или запускать двигатель.

Примечание: Не применяйте растворители или аэрозоли для чистки блока. Пользуйтесь исключительно влажной тряпкой.

Примечание: Чтобы навигационная система работала, карта памяти SD навигационной системы должна находиться в гнезде для карт памяти SD. Если вам требуется запасная карта памяти SD, обратитесь к авторизованному дилеру.

Примечание: Гнездо карты памяти SD снабжено пружинным механизмом. Чтобы извлечь карту памяти SD, нажмите на нее и отпустите. Запрещается извлекать карту памяти без предварительного нажатия на нее. Это может повредить карту.

Установите карту SD в соответствующее гнездо.

Нажмите кнопку NAV. Успешная загрузка картографических данных подтверждается предупреждением о дорожной безопасности.

После этого система готова к использованию.

Обновления для карт и системы см. на сайте официального дилера.

Примечание: Разрешается использовать только данные по лицензии компании Ford.

Безопасность дорожного движения

ПРЕДУПРЕЖДЕНИЕ

> Вождение с отвлеченным вниманием может привести к потере контроля над автомобилем, аварии и телесным повреждениям. Мы настоятельно рекомендуем соблюдать крайнюю осторожность при использовании любых устройств, которые могут отвлечь ваше внимание от дороги. Ваша первоочередная ответственность — безопасная эксплуатация вашего автомобиля. Мы рекомендуем воздержаться от использования любых портативных устройств во время вождения и призываем по возможности использовать системы с голосовым управлением. Обязательно ознакомьтесь с применимым местным законодательством, регулирующим использование электронных устройств во время вождения.

Примечание: Вы несете полную ответственность за безопасную эксплуатацию своего автомобиля и поэтому должны самостоятельно оценивать степень безопасности предлагаемого маршрута. Функции навигации предоставляются только в качестве помощи. Необходимо принимать решения с учетом местных условий и необходимости соблюдения действующих правил дорожного движения. Не следуйте по рекомендованному маршруту, если результатом этого может стать небезопасный или запрещенный маневр, попадание в небезопасную ситуацию или в место, которое вы считаете небезопасным. Карты, используемые системой, могут быть неточными из-за ошибок, изменений дорог, дорожных условий и условий движения.

Информация по обеспечению безопасности дорожного движения

Если необходимо внимательно ознакомиться с маршрутными инструкциями, выберите безопасное место вне дороги и припаркуйте автомобиль.

Настройка маршрута

Примечание: После первого ввода выбранная страна будет выбрана по умолчанию, пока вы не измените ее вручную.

Нажмите кнопку NAV и выберите:

Сообщение	Действие
Ввод цели	Начиная сверху, выберите страну, затем почтовый индекс или город, название улицы, номер дома или перекресток. Введите подробные сведения о цели с помощью кнопок со стрелками.
Начать навигацию	После ввода всей необходимой информации выберите этот пункт.

Выполняется расчет маршрута и открывается главный экран навигации. При появлении соответствующего запроса укажите первый требуемый маршрут. Чтобы добраться до точки назначения, следуйте подсказкам на экране и голосовым подсказкам.

Примечание: При необходимости с использованием кнопок "вверх" и "вниз" можно выбрать другие экраны с символами.

Примечание: Если вам нужно проехать просто в центр города, достаточно ввести название города и запустить маршрут.

Примечание: Если нужно проехать в определенный квартал города, достаточно ввести название квартала и запустить маршрут.

Структура меню

Вы можете получить доступ к меню с помощью органов управления информационно-развлекательным дисплеем. См. General Information.

Описание некоторых пунктов меню см. в соответствующей таблице.

Примечание: Некоторые пункты меню могут немного отличаться от стандартных либо отсутствовать (если являются дополнительными).

Сообщение
Маршрут	Актив. навигация
	Список маршр.
	Объезд
	Разблок. участ.
Ввод цели	Страна
	Город
	Улица
	Район
	Начать навигацию
Движения	TA
	TMC на маршр.
	Все TMC
	Объезд
	Список маршр.
	Разблок. участ.
Домаш. адрес	Начать навигацию
Домаш. адрес	Измен. адрес
Последние цели
Любим. цели	Любимые цели (а-я)
Объекты POI	Ближайшие POI
	Вблизи цели
	По трассе
	Вблизи адр.
	Искать назван.
План. маршрута	Новый маршрут
План. маршрута	Сохр. маршруты
Сохран. коорд.
Настр. маршрута	Путь:	Эко
		Быстрый
		Короткий
		Всегда спраш.
	Водитель:	Не спеша
		Нормально
		Быстрый
	Эко-настройка	Прицеп:
	Эко-настройка	Багаж на крыше
	Динамически
	Автомагистраль
	Туннель
	Паром/поезд
	Платн. Дорога
	Сезон. Дорога
	Виньета
Спец. функции	Информ. GPS
	Систем. инфор.
	Ввести коорд.
	Демо-режим

Настр. маршрута

Нажмите кнопку NAV и прокрутите экран до настроек маршрута. Затем можно выбрать любые из следующих настроек маршрута.

Сообщение		Описание и принцип действия
Путь:	Всегда спраш.	Выбор данной функции гарантирует возможность выбора настроек маршрута перед каждой поездкой.
Эко		Выбирает самый экономичный по расходу топлива маршрут. Расход топлива зависит от стиля вождения.
Быстрый		Выбирает самый быстрый маршрут.
Короткий		Выбирает самый короткий из возможных маршрутов.
Водитель:	Не спеша	С этой настройкой вычисляется время прибытия к пункту назначения при умеренной скорости движения.
	Нормально	С этой настройкой вычисляется время прибытия к пункту назначения при обычной скорости движения.
	Быстрый	С этой настройкой вычисляется время прибытия к пункту назначения при высокой скорости движения.
Эко-настройка	Прицеп:	Используйте данную функцию для изменения настроек экономичности поездки: есть прицеп или нет; если есть, то какого размера.
Эко-настройка	Багаж на крыше	Используйте данную функцию для изменения настроек экономичности поездки при использовании багажного контейнера на крыше.
	Динамически	При включении данной опции маршрут будет автоматически обновляться с учетом приема информации об авариях и заторах в режиме реального времени, если блок обеспечивает уверенный прием сигналов канала дорожных сообщений. Данная функция позволит избежать задержек и опозданий во время поездок.
	Автомагистраль	Если эта настройка не установлена, система исключит из маршрута скоростные автомагистрали и автоматически обновит расстояние и время движения по маршруту.
	Туннель	Если эта настройка не установлена, система исключит из маршрута туннели и автоматически обновит расстояние и время движения по маршруту.
	Паром/поезд	Если эта настройка не установлена, система исключит из маршрута паромы и поезда для перевозки автомобилей и автоматически обновит расстояние и время движения по маршруту.
	Платн. Дорога	Если эта настройка не установлена, система исключит из маршрута платные дороги и автоматически обновит расстояние и время движения по маршруту.
	Сезон. Дорога	Если эта настройка не установлена, система исключит из маршрута сезонные дороги (например, горные переезды) и автоматически обновит расстояние и время движения по маршруту.
	Виньета	Если эта настройка не установлена, система исключит из маршрута платные дороги и автоматически обновит расстояние и время движения по маршруту.

Информация

Нажмите кнопку «Информация», чтобы просмотреть сведения о вашем текущем местоположении или поездке. Нажатие этой кнопки при включенной навигации по маршруту приведет к повторению последней навигационной инструкции.

Настройка параметров навигационной системы

Выберите настройки, которые система будет учитывать при планировании вашего маршрута.

Нажмите кнопку NAV и выберите одну из следующих опций.

Сообщение	Описание и принцип действия
Ввод цели	Ввести данные о пункте назначения (например, указать названия городов и улиц или выбрать место на карте).
Движения	Выберите способ обработки проблемных дорожных ситуаций системой во время движения по маршруту (например, блокировать участок маршрута).
Домаш. адрес	Просмотр места на карте, которое в данный момент занесено как место проживания. В качестве домашнего адреса можно сохранить только одну запись.
Последние цели	Доступ к истории пунктов назначения, введенных в систему ранее. Выберите требуемый пункт назначения из перечня.
Любим. цели	Просмотрите список сохраненных избранных целей.
Объекты POI	Выполните поиск и выберите ближайшие объекты POI по пути к вашему пункту назначения. Поиск может быть выполнен по имени или категории.
План. маршрута	Укажите несколько других пунктов назначения, выберите, в какой последовательности нужно их посетить, настройте и сохраните новую поездку. Можно также изменить существующую поездку или вызвать прежнюю поездку. Система автоматически рассчитает и покажет на экране ваш маршрут.
Сохран. коорд.	Сохранение текущего местоположения с присвоением ему названия. Эта поездка автоматически сохраняется в избранных целях.
Настр. маршрута	Выберите параметры маршрута из имеющегося списка.
Спец. функции	Вывод на экран информации о GPS, системе или работоспособности системы. Выберите демонстрационный режим, при котором система моделирует поездку, когда автомобиль неподвижен. Вы можете вручную выбрать начальную позицию автомобиля.

Нажмите кнопку MENU, выберите опцию навигации и одну из следующих опций.

Сообщение	Описание и принцип действия
Настр. маршрута	Настройте параметры маршрута.
Настр. карты	Настройте отображение карты для вашей поездки (например, стрелки на карте, отображение времени прибытия и содержимого карты).
Функц. ассист.	Настройка режима отображения информации по вашему маршруту на дисплее (например, отображение информации по дорожным знакам, количеству рядов движения и ограничениям скорости). Включение или выключение функции аварийной сигнализации.
Личн. данные	Удаление личных данных (например домашнего адреса).
Сброс	Сброс настроек навигационной системы.

Сохранение домашнего адреса

Нажмите кнопку NAV.

Выберите настройку «Домашний адрес».

С помощью кнопок со стрелками введите нужные сведения.

Нажмите кнопку подтверждения функции.

Примечание: Если вы переходите к изменению домашнего адреса, на дисплее автоматически отображается последняя цель.

Добавление любимой цели

Нажмите кнопку NAV.

Перейдите к пункту «Ввод цели».

С помощью кнопок со стрелками введите нужные сведения.

Нажмите кнопку сохранения функции.

Примечание: Если вы выберете «Сохран. коорд.», система также сохранит пункт назначения в «Избранных целях».

Выбор любимой цели

Нажмите кнопку NAV.

Выберите пункт «Избранные цели».

С помощью кнопок со стрелками вверх и вниз прокрутите до названия нужного пункта назначения.

Чтобы вернуться к началу, нажмите кнопку OK.

Регулировка уровня громкости голосовых инструкций

Вы можете отрегулировать уровень громкости голосовых инструкций во время активной голосовой инструкции при помощи регулятора громкости.

Примечание: Нажатие кнопки «Информация» при включенной функции навигации по маршруту приведет к повторению последней навигационной инструкции.

Баланс нав.-ауд.

Эта функция позволяет настроить распределение уровней громкости между аудиоблоком и голосовыми инструкциями.

Похожие названия для цели

Эта функция позволяет найти несколько пунктов назначения с написанием, похожим на то, которое вы указали. Это полезно в тех случаях, когда вы не уверены в написании названия пункта назначения.

Сообщение	Действие
Допус.	Перед вводом подробных сведений о цели нажмите кнопку NAV и прокрутите экран до настроек ввода цели.

Затем начните ввод имени цели. Нажмите на кнопку ОК. Система выполнит поиск пунктов назначения с похожим написанием. С помощью кнопок со стрелками выберите из списка пункт назначения и нажмите кнопку OK для подтверждения.

Режим отображения маршрута

Настр. карты

Чтобы перейти в режим карты, нажмите кнопку MAP. Этот режим указывает текущее местоположение вашего автомобиля в центре карты в виде стрелки в круге. Стрелка будет показывать направление движения.

В верхней строке указывается название текущей дороги или следующей дороги, если автомобиль приближается к повороту.

Пользователь может изменить способ отображения карты, выбрав иные настройки масштаба и ориентирования. Однократно нажмите кнопку функции. Текущий масштаб карты отображается на экране.

Можно выбрать масштаб карты из диапазона 0,05–500 миль или 50 метров – 500 км и автонастройку (в верхней части экрана). Автонастройка непрерывно изменяет масштаб карты в соответствии со скоростью автомобиля и перемещением по дороге.

С помощью кнопок со стрелками можно переключиться на представление 2D, 3D или пошаговых инструкций.

Масштабирование

С помощью данной функции можно автоматически увеличивать масштаб на экране карты, когда вам требуется выполнить поворот или более сложные маневры. В автоматическом режиме спустя непродолжительное время будет установлено предыдущее значение масштаба.

Ручной режим: однократно нажмите кнопку Function и измените настройку помощью кнопок со стрелками «влево» и «вправо». Подтвердите настройку нажатием кнопки OK.

Auto: нажмите однократно кнопку Function и выберите опцию Auto с помощью кнопок со стрелками «вверх» и «вниз». Подтвердите настройку нажатием кнопки OK.

Перемещение

В режиме карты дважды нажмите кнопку Function. Теперь для перемещений по карте можно использовать кнопки со стрелками.

Для возврата к первоначальному представлению снова дважды нажмите кнопку Function.

Дисплей навигационной системы

После начала движения по выбранному маршруту система по умолчанию переходит в режим дисплея навигации.

После начала движения по выбранному маршруту система будет подавать указания с помощью выводимой на экран информации и голосовых подсказок. При работе любого аудиоустройства на экране будет отображаться графическая вставка, информирующая о поворотах и расстоянии. При следовании по маршруту не обязательно держать постоянно включенным основной экран системы навигации. Чтобы вернуться в главный навигационный экран, нажмите кнопку MAP в любое удобное время. При необходимости на главном навигационном экране может отображаться более подробная информация по вашему маршруту.

Предупреждение об опасных участках

Система обеспечивает функцию предупреждения об опасных участках световыми и звуковыми сигналами обратной связи.

Сообщение	Описание
Функц. ассист.	Вы можете включать и выключать систему через меню дисплея информационно-развлекательной системы. Ищите эту опцию в навигационном меню.

Примечание: Эта функция доступна только в отдельных странах.

Обновления навигационных карт

Можно приобрести лицензию на обновление навигационных карт сроком на год. Обратитесь к авторизованному дилеру.

Одобрения типа

SD Logo является торговой маркой.

Программное обеспечение навигационной системы частично основано на работах независимой группы JPEG Group
