 TECHNICAL SPECIFICATIONS

202

1.4

1.4 T-JET

1.4 T-JET Natural

Power

Prescribed fuels and

original lubricants

Hydraulic power steering:

0.900 kg

0.900 kg

0.900 kg

TUTELA TRANSMISSION GI/E

Windscreen/rear window washer

fluid reservoir:

2.2 (***) / 3 (#) / 6

(****) litres

2.2 (***) / 3 (#) / 6

(****) litres

6.0 litres (

°

)

Mixture of water and

PETRONAS DURANCE SC35

(*) The amount of methane depends on the outside temperature, the supply pressure, the quality of the gas and the type of refuelling system.

Overall cylinder volume approximately 95 litres (short wheelbase versions) and 130 litres (long wheelbase versions).

(**) In particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40% demineralised water.

(***) For Doblò panorama versions without headlight washer.

(****) For Doblò/Doblò Combi/Doblò Cargo versions with headlight washers.

(

°

) DOBLÒ ACTIVE versions: 2.2 litres

(#) For Doblò/Doblò Combi/Doblò Cargo versions without headlamp washers.

WARNING Note that when using a fuel like methane, the range is extremely variable because in addition to the vehicle

maintenance and driving conditions it also depends on the temperature of the gas in the cylinder. The methane actually heats

up during the refuelling and cools down whilst driving, undergoing variations in pressure that reduce the quantity that can be

used. It should also be pointed out that whilst the vehicle is being run in (up to around 3000 km) the fuel consumption may be

higher than the figures given.

203

 

1.3 multijet

1.3 multijet E6

1. 3 multijet E6 with

Adblue®

1.6 multijet

1.6 multijet E6

1.6 Multijet E6 with

AdBlue®

Prescribed fuels and original

lubricants

Fuel tank:

60 litres

60 litres

Diesel for motor vehicles (EN590

Specification)

including a reserve of:

8

–

10 litres

8

–

10 litres

Engine cooling system:

5.2 litres

6.7/6.3 litres (****)

50% mixture of distilled water and

PARAFLUUP (***)

Engine sump without UREA:

3.9 litres / 3.3 kg

4.5 litres / 3.6 kg

SELENIA WR Forward 0W-30

Engine sump and filter without UREA:

4.1 litres / 3.46 kg

4.9 litres / 3.9 kg

Engine sump with AdBlue® (UREA)

3.7 litres

4.4 litres

SELENIA WR FORWARD 0W-20

(for 1.6 multijet E6 versions with
AdBlue®)

SELENIA ECO2 (for 1.3 multijet E6
versions with AdBlue®)

Engine sump and filter with AdBlue® (UREA)

3.9 litres

4.8 litres

Gearbox casing/differential:

2 litres / 1.7 kg

2 litres / 1.7 kg

TUTELA TRANSMISSION

GEARFORCE

COMFORT-MATIC and

DUALOGIC™

transmission actuation hydraulic system (1.6

Multijet 90 HP versions)

–

0.7 litres / 0.59 kg

TUTELA CS SPEED Special oil with

"ATF DEXRON III" type additive

Hydraulic brake circuit with ABS:

0.450 kg

0.450 kg

TUTELA TOP 4/S

Hydraulic power steering:

0.900 kg

0.900 kg

TUTELA TRANSMISSION GI/E

Windscreen/headlight washer reservoir:

2.2 (*) / 3 (#) / 6 (**) litres

2.2 (*) / 3 (#) / 6 (**) litres

Mixture of water and PETRONAS

DURANCE SC35

 TECHNICAL SPECIFICATIONS

204

1.3 multijet

1.3 multijet E6

1. 3 multijet E6 with

Adblue®

1.6 multijet

1.6 multijet E6

1.6 Multijet E6 with

AdBlue®

Prescribed fuels and original

lubricants

UREA tank (for versions/markets, where

provided) approximate capacity (litres):

14

14/13^

AdBlue (water

—

UREA solution)

DIN 70 070 and ISO 22241-1

147) 148)

(*) For Doblò panorama versions without headlight washer.

(**) For Doblò/Doblò Combi/Doblò Cargo versions with headlight washers.

(***) In particularly harsh weather conditions, we recommend using a 60% mixture of PARAFLUUP and 40% demineralised water.

(****) Versions with UREA.

(^) for N1 (goods carrier) versions

(#) For Doblò/Doblò Combi/Doblò Cargo versions without headlamp washers.

147)

Only use AdBlue® (UREA) compliant with DIN 70 070 and ISO 22241-1. Other fluids may cause damage to the system: also exhaust

emissions would no longer comply with the law.

148)

The distribution companies are responsible for the compliance of their product. Observe the precautions of storage and servicing, in

order to preserve the initial qualities. The manufacturer of the vehicle does not recognise any guarantee in case of malfunctions and damage
caused to the vehicle due to the use of AdBlue® (UREA) not in accordance with regulations.

205

FLUIDS AND LUBRICANTS

Your vehicle is equipped with an engine oil that has been thoroughly developed and tested in order to meet the

requirements of the Service Schedule. Constant use of the prescribed lubricants guarantees the fuel consumption

and emission specifications. Lubricant quality is crucial for engine operation and duration.
RECOMMENDED PRODUCTS AND THEIR SPECIFICATIONS

Use

Features

Specification

Original fluids and

lubricants

Replacement interval

Lubricants for petrol

engines

SAE 5W-40

ACEA C3 / API SN

9.55535-S2

SELENIA K P.E.

Contractual Technical

Reference N

°

F603.C07

According to Scheduled

Servicing Plan

Lubricants for diesel

engines without UREA:

53)

SAE 0W-30

ACEA C2

9.55535

–

DS1

SELENIA WR Forward

0W-30

Contractual Technical

Reference N

°

F842.F13

According to Scheduled

Servicing Plan

Lubricant for 1.6 Multijet

diesel engines with
AdBlue®

53)

SAE 0W-20

ACEA C2

9.55535

–

DSX

SELENIA WR Forward

0W-20

Contractual Technical

Reference N

°

F013.K15

According to Scheduled

Servicing Plan

1.3 Multijet Diesel with
AdBlue®

SAE 0W-20

ACEA C5

9.55535-DM1

SELENIA ECO2

Contractual Technical

Reference N

°

F049.C18

According to Scheduled

Servicing Plan

Lubricants for

petrol/methane engines

53)

SAE 5W-40

ACEA C3

9.55535-T2

SELENIA

MULTIPOWER GAS

5W-40

Contractual Technical

Reference N

°

F922.E09

According to annual

maintenance and

inspection plan

 TECHNICAL SPECIFICATIONS

206

53)

The use of products with specifications other than those indicated above could cause damage to the engine not covered by the warranty.

If lubricants conforming to the specific request are not available, products that meet the indicated specifications can be used to

top up; in this case optimal performance of the engine is not guaranteed.

 

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases for

drive transmission

SAE 75W API GL4 grade

synthetic lubricant.

9.55550-MZ6 or

MS.90030

–

M1

TUTELA

TRANSMISSION

GEARFORCE

Contractual Technical

Reference N

°

F002.F10

Manual gearbox and

differential

SAE 75W- 85 grade

synthetic lubricant.

9.55550-MX3

TUTELA

TRANSMISSION

TECHNYX

Contractual Technical

Reference N

°

F010.B05

Mechanical transmissions

and differentials (1.4 T-JET

Natural Power versions)

Specific fluid for ratio

selector electrohydraulic

actuators.

9.55550-SA1

TUTELA CS SPEED

Contractual Technical

Reference N

°

F005.F98

COMFORT-MATIC and

DUALOGIC™

electrically

controlled electrohydraulic

actuator

Molybdenum disulphide

grease, for use at high

temperatures.

9.55580

—

GRASS II

TUTELA ALL STAR

Contractual Technical

Reference N

°

F702.G07

Wheel side constant

velocity joints

Low friction coefficient

grease for constant

velocity joints.

9.55580

—

GRASS II

TUTELA STAR 700

Contractual Technical

Reference N

°

F701.C07

Differential side constant

velocity joints

207

Use

Features

Specification

Original fluids and

lubricants

Applications

Lubricants and greases for

drive transmission

Lubricant for power

steering Exceeds

"ATF DEXRON III"

specifications

9.55550-AG2

TUTELA

TRANSMISSION GI/E

Contractual Technical

Reference N

°

F001.C94

Hydraulic power steering

Brake fluid

Synthetic fluid for braking

and clutch systems

Exceeds specifications:

FMVSS n

°

116 DOT 4,

ISO 4925, SAE J 1704

9.55597 or MS.90039.

TUTELA TOP 4/S

Contractual Technical

Reference N

°

F005.F15

Hydraulic brakes and

clutch controls

Protective agent for

radiators

Red protective with

antifreeze action, based

on inhibited monoethyl

glycol with organic

formula. Exceeds CUNA

NC 956-16, ASTM D

3306 specifications.

9.55523 or MS.90032

PARAFLUUP (*)

Contractual Technical

Reference N

°

F101.M01

Cooling circuits. Use rate

50% up to -35

°

C. Mixture

with different formulation

products not allowed.

Diesel fuel additive

Additive for diesel

antifreeze, protecting

diesel engines.

–

PETRONAS DURANCE

DIESEL ART

Contractual Technical

Reference N

°

F601.C06

To be mixed with diesel

(25 cc per 10 litres)

Windscreen washer fluid

Mixture of alcohol and

surfactants CUNA NC

956-II.

9.55522 or MS.90043

PETRONAS DURANCE

SC 35

Contractual Technical

Reference N

°

F001.D16

To be used diluted or

undiluted in windscreen

washer/wiper systems

 TECHNICAL SPECIFICATIONS

208

Use

Features

Specification

Original fluids and

lubricants

Applications

Additive for diesel

emissions (UREA)

Water-UREA solution

DIN 70 070

or

ISO

22241

–

1

AdBlue

To be used for filling the

tank UREA on vehicles

equipped with system

of Selective Catalytic

Reduction (SCR).

(*) When the vehicle is used in particularly harsh weather conditions, we recommend using a 60% mixture of

PARAFLUUP

and 40%

demineralised water.

AdBlue® is a registered trademark of Verband der Automobilindustrie e.V. (VDA)

209

FUEL CONSUMPTION AND CO2 EMISSIONS

The fuel consumption and CO2 emission figures declared by the manufacturer are determined on the basis of the type-approval

tests laid down by the applicable standards in the country where the vehicle is registered.

The type of route, traffic situations, weather conditions, driving style, general conditions of the vehicle, trim

level/equipment/accessories, climate control system, vehicle load, roof rack, other situations that affect aerodynamics or air

drag may lead to different fuel consumption levels than those measured. The fuel consumption will only become more regular

after driving the first 3000 km.

To find the specific fuel consumption and CO2 emission figures for this vehicle, please refer to the data in the Certificate of

Conformity, and the related documentation that accompanies the vehicle.

 TECHNICAL SPECIFICATIONS

210

PRESCRIPTIONS FOR HANDLING THE VEHICLE AT THE END OF ITS

LIFE

(for versions/markets, where provided)

Fiat has been committed for many years to safeguarding the environment through the constant improvement of its production

processes and manufacturing products that are increasingly "eco-compatible". To assure customers of the best possible

service in terms of respecting environmental laws and in response to European Directive 2000/53/EC governing vehicles at

the end of their life, Fiat is offering their customers the opportunity of handing over their vehicle (*) at the end of its life without

incurring any additional costs.

The European Directive sets out that when the vehicle is handed over, the last keeper or owner should not incur any expenses

as a result of it having a zero or negative market value. In particular, in almost all European Union countries, until 1st January

2007, vehicles registered after 1st July 2002 will be collected free of charge, whilst from 2007 collection will be free of charge

irrespective of the year of registration as long as the vehicle contains its basic components (in particular, the engine and

bodywork) and has no additional waste.

To hand your vehicle over at the end of its life without extra cost, contact a Fiat Dealership or authorised collection and

scrapping centres. These centres have been carefully chosen to offer high quality service for the collection, treatment and

recycling of vehicles at their end of life, respecting the surrounding environment.

You can find further information on these collection and scrapping centres either from a Fiat or Fiat Commercial Vehicle

Dealership or by calling the freephone number 00800 3428 0000 or by going on the Fiat website.

(*) Vehicle for transporting passengers with a maximum of nine seats and a total permitted weight of 3.5 t

211

MULTIMEDIA

This chapter describes the main

functions of the Uconnect™ Radio,

Uconnect™ 5" LIVE, Uconnect™ 5"

Nav LIVE infotainment systems which

can be fitted on the vehicle.

TIPS, CONTROLS AND

GENERAL INFORMATION ........... 212
Uconnect™ RADIO .................... 214
OPERATION.............................. 219
Uconnect™ 5" LIVE

–

Uconnect™ 5" NAV LIVE............. 223
OPERATION.............................. 228
OFFICIAL TYPE APPROVALS ...... 235

 MULTIMEDIA

212

TIPS, CONTROLS

AND GENERAL

INFORMATION

ROAD SAFETY

Learn how to use the various system

functions before setting off. Read the

instructions for the system carefully

before setting off.

149) 150)

RECEPTION

CONDITIONS

Reception conditions change

constantly while driving. Reception may

be interfered with by the presence

of mountains, buildings or bridges,

especially when you are far away from

the broadcaster.

WARNING The volume may be

increased when receiving traffic

information and news.

CARE AND

MAINTENANCE

Observe the following precautions to

ensure the system is fully operational:

the display lens should not come into

contact with pointed or rigid objects

which could damage its surface; use a

soft, dry anti-static cloth to clean and

do not press.

never use alcohol, petrols and

derivatives to clean the display lens.

Prevent any liquid from entering the

system: this could damage it beyond

repair.

54) 55)

ANTITHEFT PROTECTION

The system is equipped with an

anti-theft protection system based on

the exchange of information with the

electronic control unit (Body Computer)

on the vehicle.
This guarantees maximum safety and

prevents the secret code from being

entered after the power supply has

been disconnected.
If the check has a positive outcome,

the system will start to operate,

whereas if the comparison codes are

not the same or if the electronic control

unit (Body Computer) is replaced,

the system will ask the user to enter

the secret code according to the

procedure described in the paragraph

below.

Entering the secret code

When the system is switched on, if the

code is requested, the display will show

"Please enter Anti-Theft Code" followed

by the screen showing a keypad to

enter the secret code.
The secret code is made up of four

digits from 0 to 9.

Uconnect™

Radio:

To enter the first digit of the code, turn

the "BROWSE/ENTER" right knob and

press to confirm.
After inserting the fourth digit, move

the cursor to "OK" and press the

"BROWSE ENTER" right knob: the

system will start to operate.

Uconnect™

5" and 7" HD:

Use the graphic buttons on the display

to enter the code digits.
If an incorrect code is entered, the

system displays "Incorrect Code" to

notify the user of the need to enter the

correct code.
After the 3 available attempts to

enter the code, the system displays

"Incorrect Code. Radio locked. Wait

for 30 minutes". After the text has

disappeared it is possible to start the

code entering procedure again.

Vehicle radio passport

This document certifies ownership of

the system. The vehicle radio passport

shows the system model, serial

number and secret code.
In the case of loss of the radio

passport, contact the Fiat Dealership,

taking an ID document and the vehicle

ownership documents.

WARNING Keep the vehicle radio

passport in a safe place so that you

213

can give the information to the relevant

authorities if the system is stolen.

IMPORTANT NOTES

Look at the screen only and when it

is necessary and safe. If you need to

look at the screen for a long time, pull

over to a safe place so as not to be

distracted while driving.
Immediately stop using the system

in the event of a fault. Otherwise the

system might be damaged.
Contact a Fiat Dealership as soon as

possible to have the system repaired.

149)

Follow the safety rules here below:

otherwise serious injuries may occur to

the occupants or the system may be

damaged.

150)

If the volume is too loud this can

be dangerous. Adjust the volume so that

you can still hear background noises (e.g.

horns, ambulances, police vehicles, etc.).

54)

Only clean the front panel and the

display lens with a soft, clean, dry,

anti-static cloth. Cleaning and polishing

products may damage the surface. Never

use alcohol, petrols and derivatives.

55)

Do not use the display as a base for

supports with suction pads or adhesives

for external navigators or smartphones or

similar devices.

 MULTIMEDIA

214

Uconnect™ RADIO

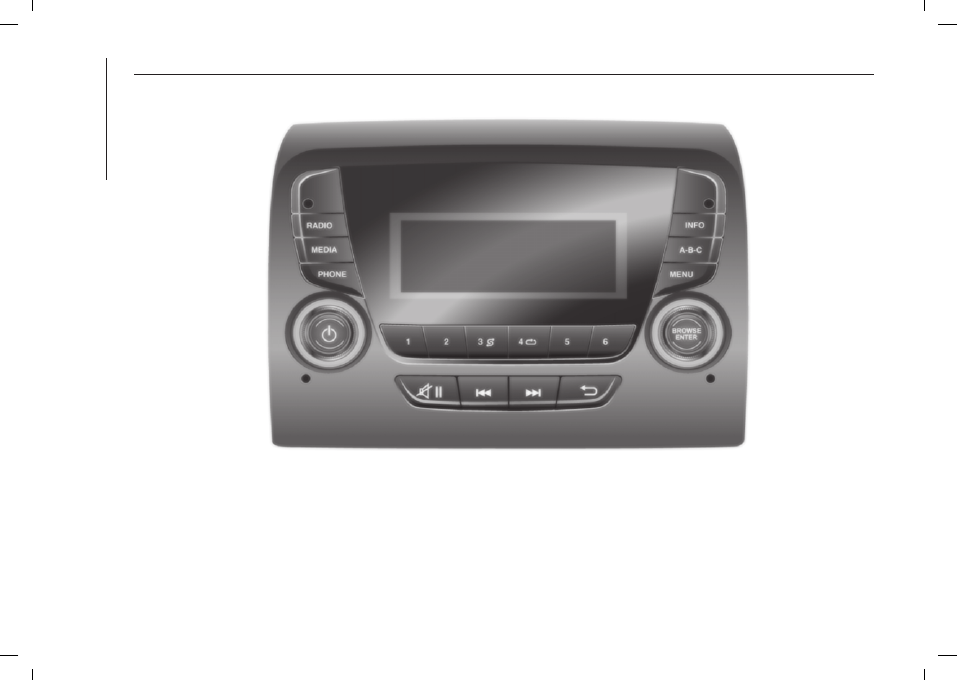

CONTROLS ON FRONT PANEL

233

F0N0890

215

FRONT CONTROL PANEL SUMMARY TABLE

 

Button

Functions

Mode

Ignition

Short button press

Switching off

Short button press

Volume adjustment

Turning the knob clockwise/anticlockwise

Volume activation/deactivation (Mute/Pause)

Short button press

Exit the selection/return to previous screen

Short button press

BROWSE

ENTER

Scrolling the list or tuning to a radio station or select

previous/next track

Turning the knob clockwise/anticlockwise

Confirmation of the option displayed

Short button press

INFO

Confirmation of the option displayed

Display mode selection (Radio, Media Player)

PHONE

Access to the Phone mode

Short button press

MENU

Access to the Infotainment System/Settings menu

Short button press

MEDIA

Source selection: USB/AUX (for versions/markets, where

provided)

Short button press

RADIO

Access to the Radio mode

Short button press

1-2-3-4-5-6

Store current radio station

Long button press

Stored radio station recall

Short button press

A-B-C

Selection of the group of radio presets or selection of the

desired letter in each list

Short button press

 MULTIMEDIA

216

Button

Functions

Mode

Search for previous radio station or selection of USB

previous track

Short button press

Scan of lower frequencies until released/Fast rewind of

USB track

Long button press

Search for next radio station or selection of USB next track

Short button press

Scan of higher frequencies until released/Fast forward of

USB track

Long button press

Shuffle of USB tracks

Short button press

USB loop

Short button press

217

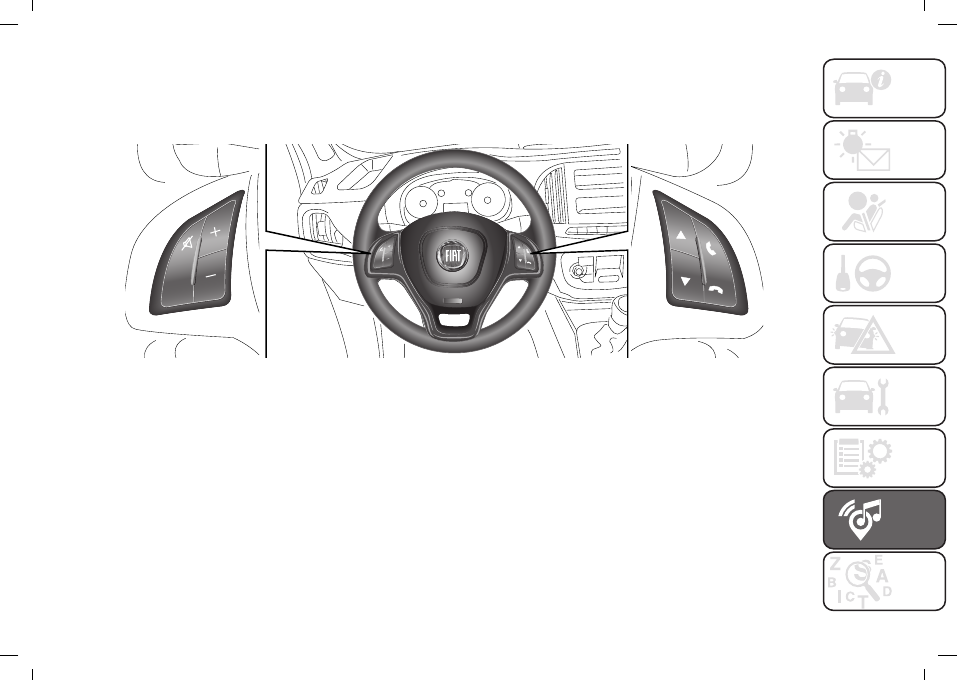

CONTROLS ON THE STEERING WHEEL

(for versions/markets, where provided)

The controls for the main system functions are present on the steering wheel to make control easier.
The activation of the function selected is controlled, in some cases, by how long the button is pressed (short or long press) as

described in the table below.

234

F0V0534
