FRONT VIEW

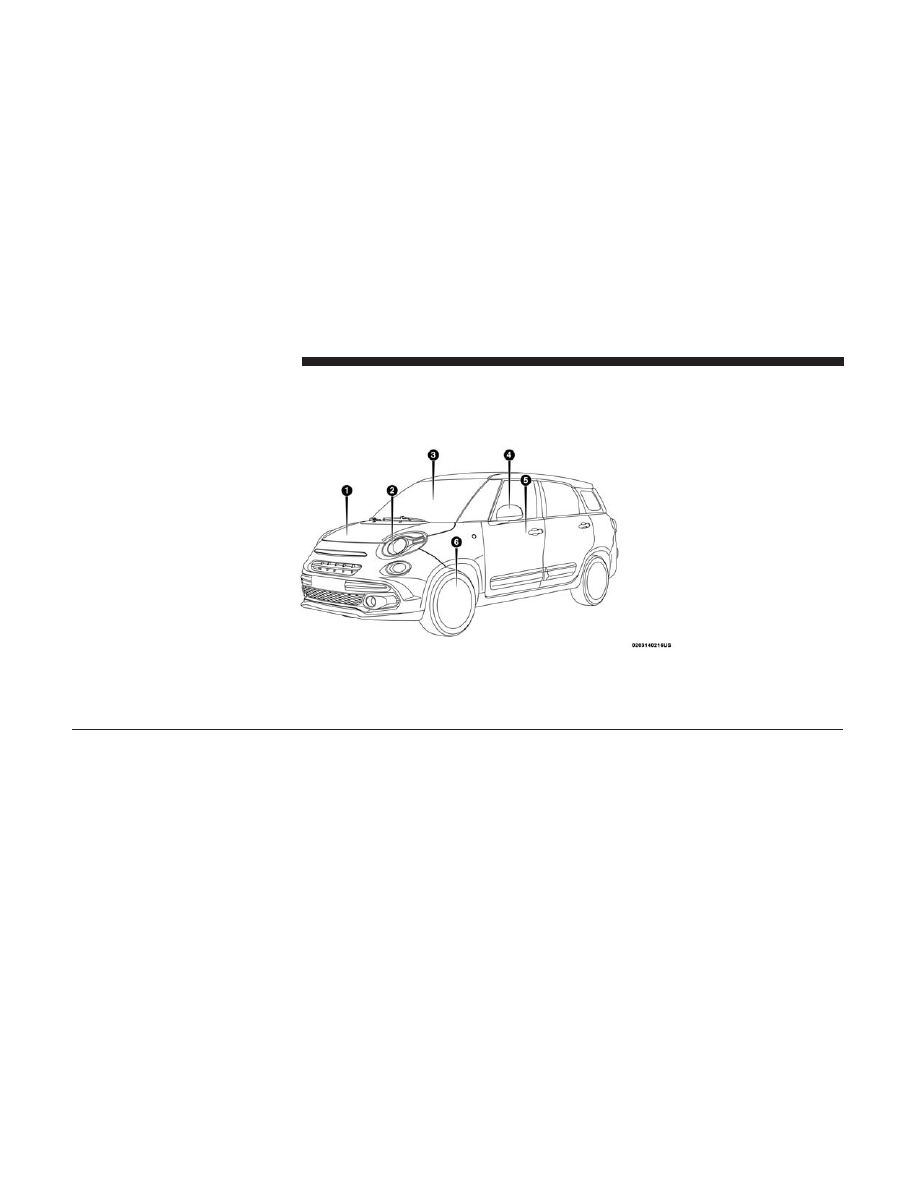

Front View

1 — Hood / Engine Compartment

4 — Exterior Mirror

2 — Headlight

5 — Door

3 — Windshield

6 — Wheel / Tire

8

GRAPHICAL TABLE OF CONTENTS

REAR VIEW

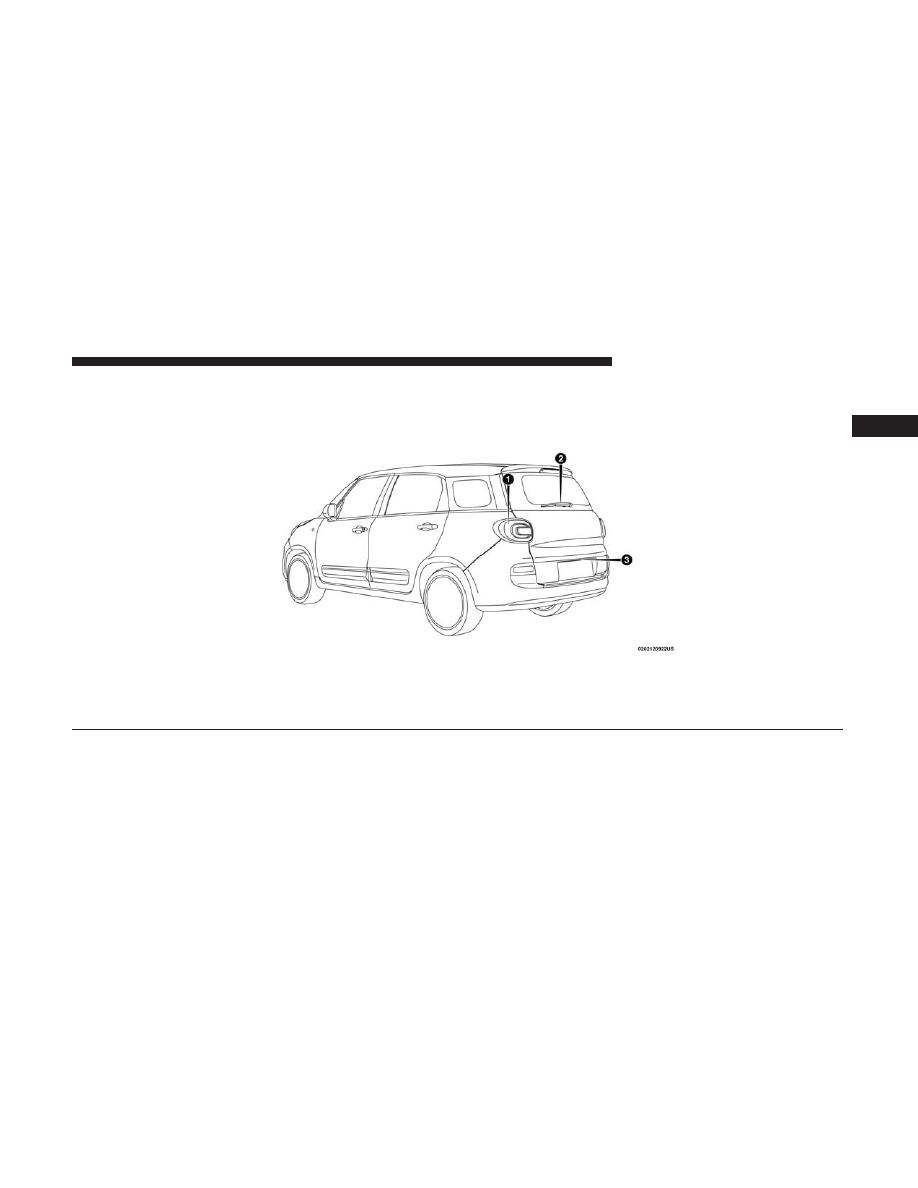

Rear View

1 — Rear Lights
2 — Rear Windshield Wiper
3 — Liftgate

2

GRAPHICAL TABLE OF CONTENTS

9

INSTRUMENT PANEL

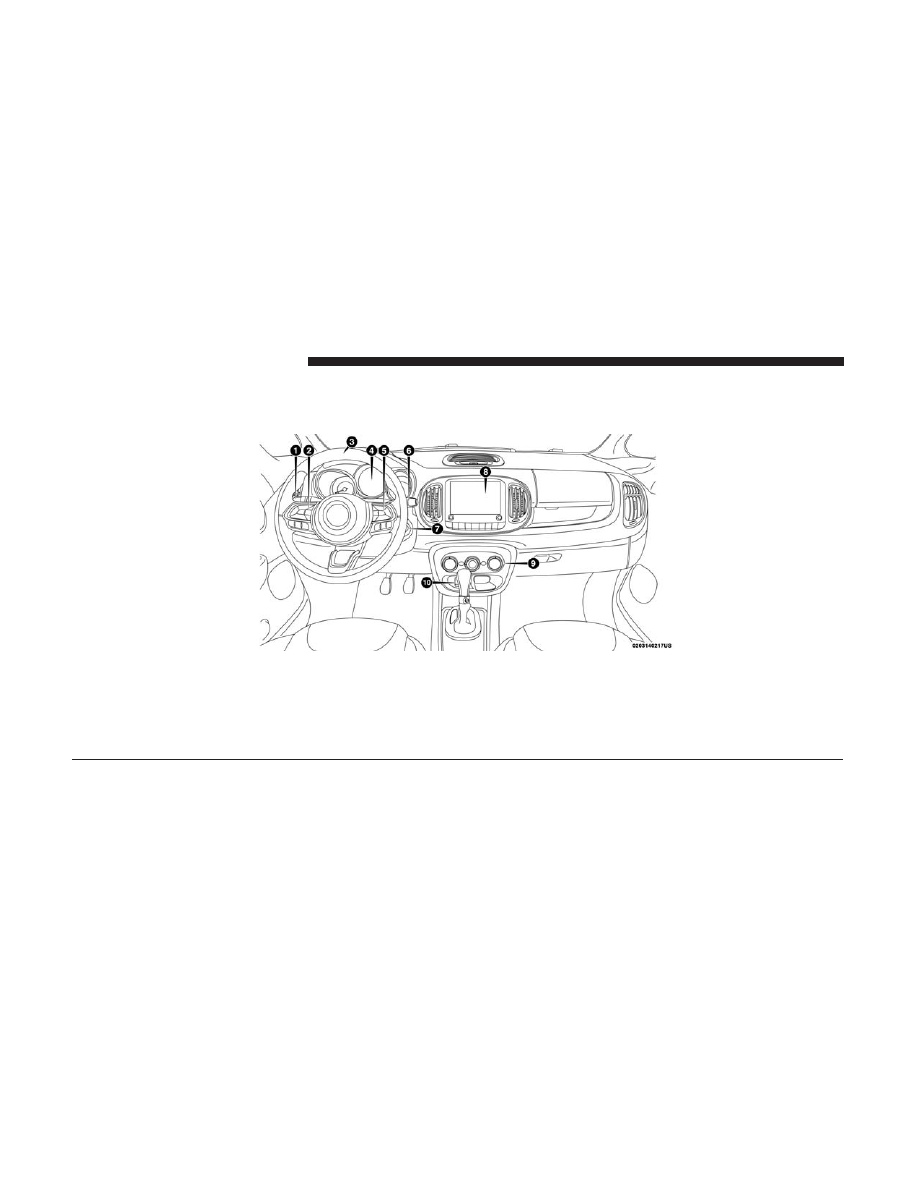

Instrument Panel

1 — Multifunction Lever

6 — Windshield Wiper Lever

2 — Instrument Cluster Display Control Buttons

7 — Ignition Switch (Behind Steering Wheel)

3 — Steering Wheel

8 — Uconnect System

4 — Instrument Cluster

9 — Climate Controls

5 — Speed Controls

10 — AUX Jack And USB Port (Behind Gear Selector)

10

GRAPHICAL TABLE OF CONTENTS

INTERIOR

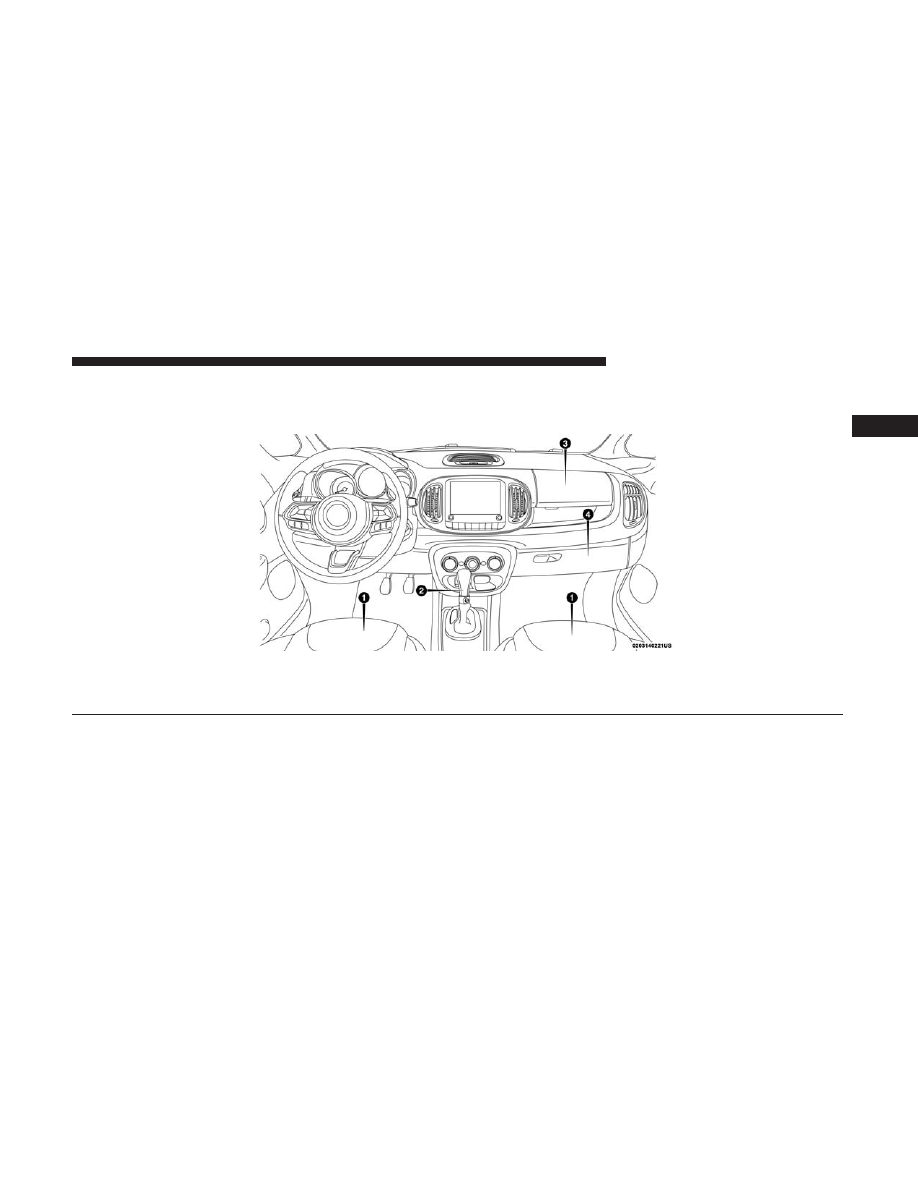

Interior

1 — Seats

3 — Upper Glove Compartment

2 — Gear Selector

4 — Lower Glove Compartment

2

GRAPHICAL TABLE OF CONTENTS

11

GETTING TO KNOW YOUR VEHICLE

CONTENTS

䡵 KEYS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

▫ Key With Remote Control. . . . . . . . . . . . . . . . . .16

䡵 IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . . .18

▫ Ignition Switch . . . . . . . . . . . . . . . . . . . . . . . . .18
▫ Key-In-Ignition Reminder . . . . . . . . . . . . . . . . .20

䡵 SENTRY KEY . . . . . . . . . . . . . . . . . . . . . . . . . . .20

▫ Key Programming . . . . . . . . . . . . . . . . . . . . . .20
▫ Replacement Keys . . . . . . . . . . . . . . . . . . . . . . .20
▫ General Information . . . . . . . . . . . . . . . . . . . . .21

䡵 VEHICLE SECURITY ALARM . . . . . . . . . . . . . . .21

▫ To Arm The System . . . . . . . . . . . . . . . . . . . . .21
▫ To Disarm The System . . . . . . . . . . . . . . . . . . . .22
▫ Central Lock/Unlock (Switch Safe Lock Device) —

If Equipped. . . . . . . . . . . . . . . . . . . . . . . . . . . .22

䡵 DOORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

▫ Power Door Locks . . . . . . . . . . . . . . . . . . . . . .23
▫ Doors Lock With One Or More Doors Open . . . . .25
▫ Auto-Relocking (Only For Rear Doors). . . . . . . . .25
▫ Child-Protection Door Lock System

(Rear Doors) . . . . . . . . . . . . . . . . . . . . . . . . . . .25

䡵 SEATS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

▫ Manual Adjustment (Front Seats) . . . . . . . . . . . .26
▫ Manual Adjustment (Rear Seats) . . . . . . . . . . . . .28
▫ Power Adjustment (Front Seats) — If Equipped . .32
▫ Heated Seats — If Equipped . . . . . . . . . . . . . . . .33
▫ Rear Armrest — If Equipped . . . . . . . . . . . . . . .34

䡵 HEAD RESTRAINTS . . . . . . . . . . . . . . . . . . . . . .34

▫ Reactive Head Restraints — Front Seats . . . . . . .34

3

▫ Rear Head Restraint Adjustment . . . . . . . . . . . . .35
▫ Front Head Restraint Removal . . . . . . . . . . . . . .36
▫ Rear Head Restraint Removal . . . . . . . . . . . . . . .37

䡵 STEERING WHEEL . . . . . . . . . . . . . . . . . . . . . . .37

▫ Tilt/Telescoping Steering Column . . . . . . . . . . . .37

䡵 MIRRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38

▫ Inside Day/Night Mirror . . . . . . . . . . . . . . . . . .38
▫ Automatic Dimming Mirror — If Equipped . . . . .38
▫ Conversation Mirror — If Equipped . . . . . . . . . .39
▫ Power Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .40
▫ Folding Mirrors . . . . . . . . . . . . . . . . . . . . . . . . .40
▫ Heated Mirrors — If Equipped . . . . . . . . . . . . .40
▫ Illuminated Vanity Mirrors — If Equipped . . . . .41

䡵 EXTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .42

▫ Headlights . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
▫ Daytime Running Lights — If Equipped . . . . . . .42
▫ High Beams . . . . . . . . . . . . . . . . . . . . . . . . . . .43

▫ Flash-To-Pass . . . . . . . . . . . . . . . . . . . . . . . . . .43
▫ Parking Lights . . . . . . . . . . . . . . . . . . . . . . . . .43
▫ Follow Me Home/Headlight Delay . . . . . . . . . . .43
▫ Front Fog Lights — If Equipped . . . . . . . . . . . . .43
▫ Courtesy Lights/Approaching Lights. . . . . . . . . .44

䡵 INTERIOR LIGHTS . . . . . . . . . . . . . . . . . . . . . . .44

▫ Interior Lights Controls . . . . . . . . . . . . . . . . . . .44

䡵 WIPERS AND WASHERS . . . . . . . . . . . . . . . . . . .47

▫ Front Wiper Operation . . . . . . . . . . . . . . . . . . . .47
▫ Rear Wiper/Washer Operation . . . . . . . . . . . . . .49

䡵 CLIMATE CONTROLS . . . . . . . . . . . . . . . . . . . . .50

▫ Manual Climate Control Overview . . . . . . . . . . .50
▫ Automatic Climate Control Overview . . . . . . . . .54
▫ Climate Control Functions . . . . . . . . . . . . . . . . .58
▫ Automatic Temperature Control (ATC) . . . . . . . .58
▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . . . .59

䡵 WINDOWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61

14

GETTING TO KNOW YOUR VEHICLE

▫ Power Windows . . . . . . . . . . . . . . . . . . . . . . . .61
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .63

䡵 POWER SUNROOF — IF EQUIPPED . . . . . . . . . .64

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64
▫ Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65
▫ Anti-Pinch Protect Feature . . . . . . . . . . . . . . . . .65
▫ Sunroof Reinitialization . . . . . . . . . . . . . . . . . . .65
▫ Wind Buffeting . . . . . . . . . . . . . . . . . . . . . . . . .66
▫ Power Sun Blind . . . . . . . . . . . . . . . . . . . . . . . .66

䡵 HOOD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
▫ Closing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

䡵 LIFTGATE . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

▫ Opening . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68
▫ Cargo Area Features . . . . . . . . . . . . . . . . . . . . .70

䡵 GARAGE DOOR OPENER — IF EQUIPPED . . . . .75

▫ Before You Begin Programming HomeLink . . . . .76
▫ Programming A Rolling Code . . . . . . . . . . . . . . .76
▫ Programming A Non-Rolling Code . . . . . . . . . . .78
▫ Canadian/Gate Operator Programming . . . . . . . .78
▫ Using HomeLink . . . . . . . . . . . . . . . . . . . . . . . .79
▫ Security . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80
▫ Troubleshooting Tips . . . . . . . . . . . . . . . . . . . . .80
▫ General Information. . . . . . . . . . . . . . . . . . . . . .81

䡵 INTERNAL EQUIPMENT . . . . . . . . . . . . . . . . . . .81

▫ Storage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .81
▫ Cupholders . . . . . . . . . . . . . . . . . . . . . . . . . . .83
▫ Power Outlets . . . . . . . . . . . . . . . . . . . . . . . . .83
▫ Cigar Lighter — If Equipped . . . . . . . . . . . . . . .84

䡵 ROOF LUGGAGE RACK — IF EQUIPPED . . . . . . .85

3

GETTING TO KNOW YOUR VEHICLE

15

KEYS

Key With Remote Control

The Remote Keyless Entry (RKE) key fob contains an
integrated key. To use the mechanical key, simply push the
mechanical key release button.

NOTE:

The authorized dealer that sold you your vehicle

has the key code numbers for your vehicle locks. These
numbers can be used to order duplicate keys from your
authorized dealer.

To Unlock The Doors And Liftgate

Push and release the unlock button on the key fob once to
unlock the driver’s door or twice, within five seconds, to
unlock all doors, and the liftgate. The turn signal lights will
flash to acknowledge the unlock signal. The illuminated
entry system will also turn on.

To Lock The Doors And Liftgate

Push and release the lock button on the key fob to lock all
doors and the liftgate. The turn signal lights will flash and
the horn will chirp to acknowledge the signal.

Locking Doors With A Key

1. Insert the key with either side up.

2. Turn the key to the right to lock the door.

3. Turn the key to the left to unlock the door.

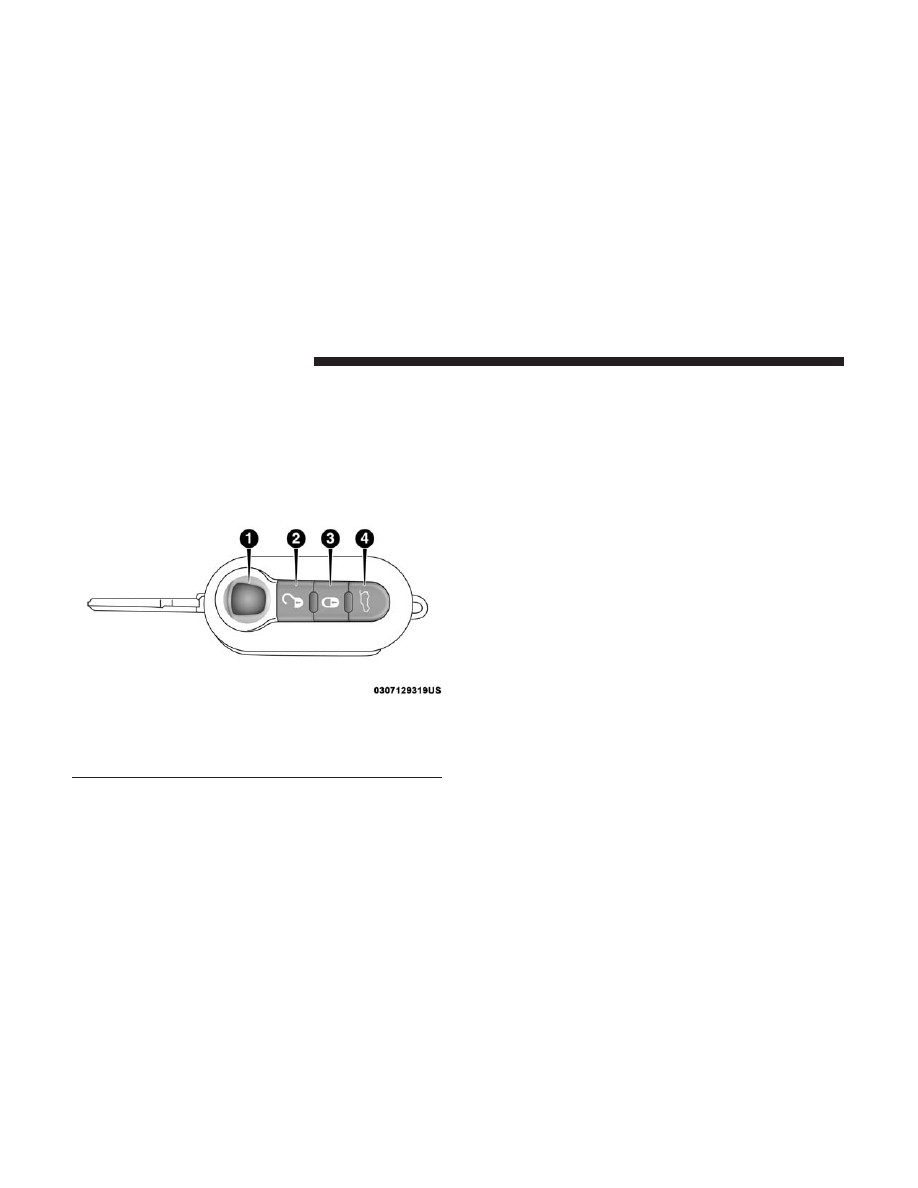

Integrated Key

1 — Mechanical Key Release
Button

3 — Lock Button

2 — Unlock Button

4 — Liftgate Button

16

GETTING TO KNOW YOUR VEHICLE

Replacing The Battery In The Key With Remote
Control

To replace the battery, proceed as follows:

1. Push mechanical release button to open the mechanical

key.

2. Turn the screw to unlock using a small screwdriver.

3. Take out the battery case and replace the battery making

sure that polarities are correct.

4. Refit the battery case inside the key and lock it turning

the screw to lock.

NOTE:

Used batteries should be properly disposed of as

specified by law, see an authorized dealer for assistance
needed.

Programming Additional Key Fobs

Refer to “Sentry Key” in “Getting To Know Your Vehicle”
for further information.

If you do not have a programmed key fob, contact an
authorized dealer for details.

Request For Additional Remote Controls

The system can recognize up to eight remote controls.
Should a new remote control be necessary, go to an
authorized dealer, taking an ID document and the car
ownership documents.

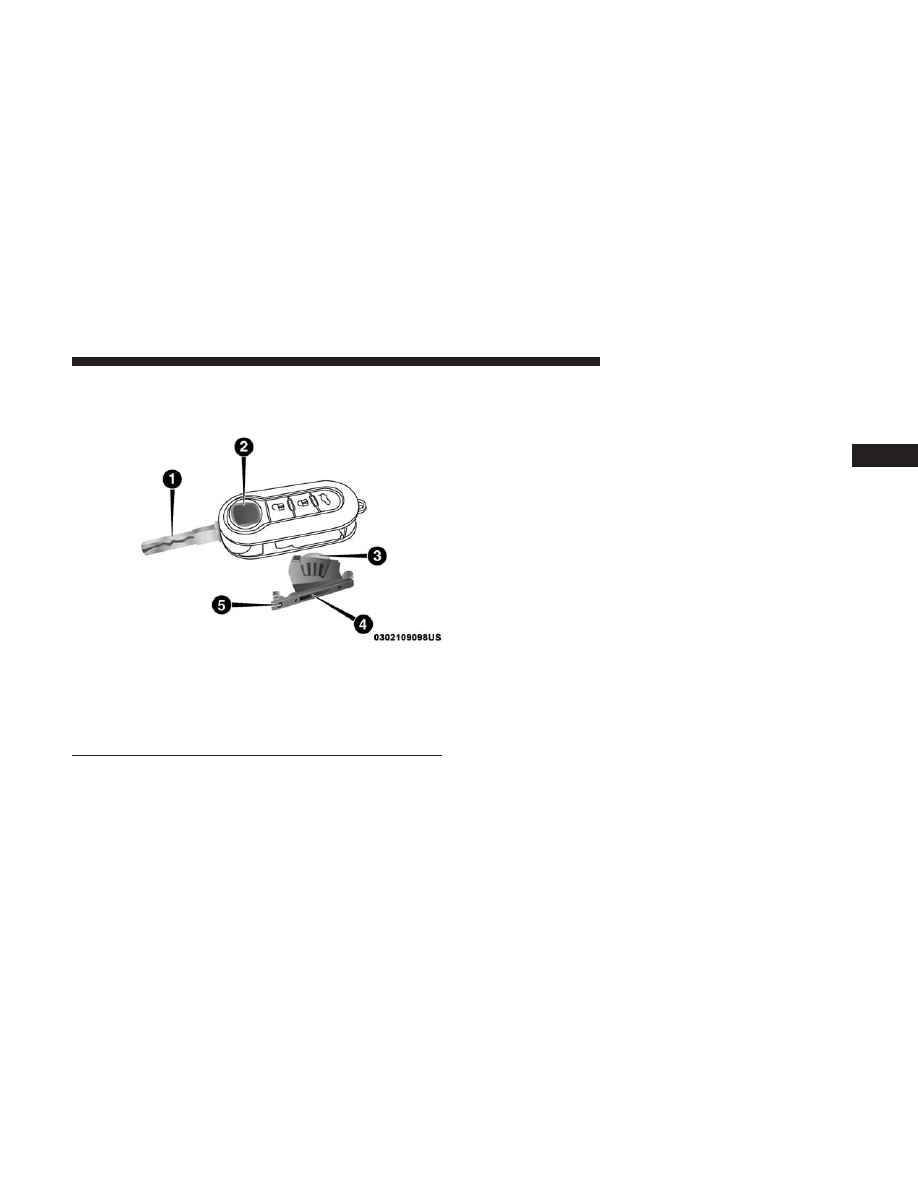

Key Fob Components

1 — Mechanical Key
2 — Mechanical Key Release Button
3 — Battery
4 — Battery Case
5 — Screw

3

GETTING TO KNOW YOUR VEHICLE

17

General Information

The following regulatory statement applies to all radio
frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, in-

cluding interference that may cause undesired opera-
tion.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

IGNITION SWITCH

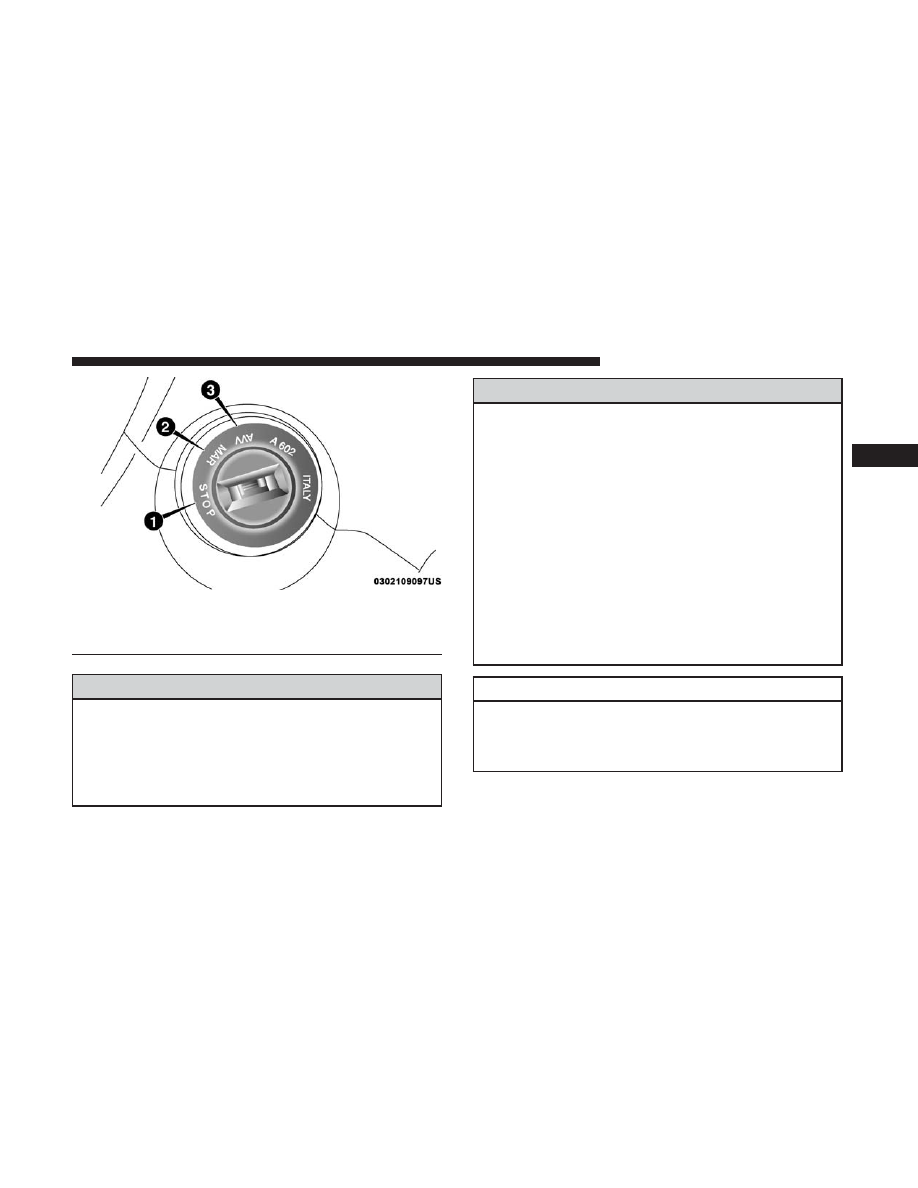

Ignition Switch

The ignition switch can be turned to three different posi-
tions:
• STOP: engine off, key can be removed. Some electrical

devices (e.g. sound system, central door locking system,
etc.) can operate.

NOTE:

The transmission must be shifted into PARK before

the key is turned to the OFF position. Then, the key can be
removed.
• AVV: engine start-up.
• MAR: driving position. All electrical devices are en-

abled.

If the key is turned to the OFF/LOCK position before
shifting into park, the key will have to be moved to the
driving (MAR) position and back to OFF/LOCK. Then, the
key can be removed.

18

GETTING TO KNOW YOUR VEHICLE

WARNING!

• Before exiting a vehicle, always shift the automatic

transmission into PARK or the manual transmission
into FIRST gear or REVERSE, apply the parking
brake, then turn the engine OFF, remove the key fob
from the vehicle and lock your vehicle.

(Continued)

WARNING! (Continued)

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle.

• Allowing children to be in a vehicle unattended is

dangerous for a number of reasons. A child or others
could be seriously or fatally injured. Children
should be warned not to touch the parking brake,
brake pedal or the gear selector.

• Do not leave the key fob in or near the vehicle, or in

a location accessible to children. A child could oper-
ate power windows, other controls, or move the
vehicle.

• Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up may
cause serious injury or death.

CAUTION!

An unlocked vehicle is an invitation. Always remove
the key from the ignition and lock all doors when
leaving the vehicle unattended.

Ignition Switch

1 — STOP (OFF/LOCK)

3 — AVV (START)

2 — MAR (ACC/ON/RUN)

3

GETTING TO KNOW YOUR VEHICLE

19

Key-In-Ignition Reminder

Opening the driver’s door when the key is in the ignition
and the ignition switch position is in the OFF/LOCK
position, a signal sounds to remove the key.

SENTRY KEY

The Sentry Key Immobilizer System prevents unauthor-
ized vehicle operation by disabling the vehicle. The system
does not need to be armed or activated. Operation is
automatic, regardless of whether the vehicle is locked or
unlocked.

The system uses ignition keys which have an embedded
electronic chip (transponder) to prevent unauthorized ve-
hicle operation. Therefore, only keys that are programmed
to the vehicle can be used to start and operate the vehicle.

NOTE:

A key which has not been programmed is also

considered an invalid key, even if it is cut to fit the ignition
switch lock cylinder for that vehicle.

If the vehicle security light is on after the key is turned to
the MAR (ACC/ON/RUN) position, it indicates that there
is a problem with the electronics.

CAUTION!

• Always remove the Sentry Key from the vehicle and

lock all doors when leaving the vehicle unattended.

• The Sentry Key Immobilizer system is not compat-

ible with some aftermarket remote starting systems.
Use of these systems may result in vehicle starting
problems and loss of security protection.

All of the keys provided with your new vehicle have been
programmed to the vehicle electronics.

Key Programming

Programming key fobs may be performed at an authorized
dealer.

Replacement Keys

NOTE:

Only keys that have been programmed to the

vehicle electronics can be used to start the vehicle. Once a
Sentry Key has been programmed to a vehicle, it cannot be
programmed to any other vehicle. When having the Sen-
try Key Immobilizer System serviced, bring all vehicle
keys with you to an authorized dealer.

20

GETTING TO KNOW YOUR VEHICLE

General Information

The following regulatory statement applies to all radio
frequency (RF) devices equipped in this vehicle:

This device complies with Part 15 of the FCC Rules and
with Industry Canada license-exempt RSS standard(s).
Operation is subject to the following two conditions:

1. This device may not cause harmful interference, and

2. This device must accept any interference received, includ-

ing interference that may cause undesired operation.

NOTE:

Changes or modifications not expressly approved

by the party responsible for compliance could void the
user’s authority to operate the equipment.

VEHICLE SECURITY ALARM

The vehicle security alarm monitors the vehicle doors for
unauthorized entry and the ignition switch for unauthor-
ized operation. While the vehicle security alarm is armed,
interior switches for door locks and liftgate release are
disabled. If something triggers the alarm, the vehicle
security alarm will provide the following audible and
visible signals: the horn will pulse, the park lamps and/or
turn signals will flash, and the vehicle security light on the
instrument panel will flash.

To Arm The System

1. Remove the key from the ignition switch and get out of

the vehicle.

2. Lock the door using either the Central Lock/Unlock

switch or the Remote Keyless Entry key fob and close all
doors.

3. The horn will sound and the vehicle security light in the

instrument cluster will switch on for approximately
three seconds. This shows that the vehicle security
alarm is about to arm. During this period, if a door is
opened, the ignition switch is turned to ON/RUN, or
the power door locks are unlocked in any manner, the
vehicle security alarm will automatically disarm. After
approximately three seconds, the vehicle security light
will flash. This shows that the vehicle security alarm is
fully armed.

The activation of the vehicle security alarm is followed by
a self-diagnosis stage. If a fault is detected during the
self-diagnosis stage, the horn will sound a second time.

If the horn sounds a second time, check that all doors, hood
and liftgate are closed correctly, then rearm the system.

3

GETTING TO KNOW YOUR VEHICLE

21

If the vehicle security alarm sounds the horn a second time
even when all doors, hood and liftgate are correctly closed,
a fault has occurred in the operation of the system. Contact
an authorized dealer.

To Disarm The System

Push unlock on the key fob, or insert the key into the
ignition switch and turn the ignition switch to the ON/
RUN position.

NOTE:

The vehicle security alarm will not disarm when

the metal insert of the key is used on a single door lock
cylinder.

The vehicle security alarm is designed to protect your
vehicle; however, you can create conditions where the
vehicle security alarm will arm unexpectedly. If you remain
in the vehicle and lock the doors with the key fob, once the
vehicle security alarm is armed, when you pull the door
handle to exit, the alarm will sound. If this occurs, push the
unlock button on the key fob to disarm the vehicle security
alarm.

Central Lock/Unlock (Switch Safe Lock Device) —
If Equipped

This safety device prevents the operation of the interior
door handles and the door locking/unlocking button.

It prevents the opening of the doors from inside the
passenger compartment, serving as an obstacle to break-in
attempts (e.g. broken window).

We recommend that you activate the Safe Lock device each
time you park your car.

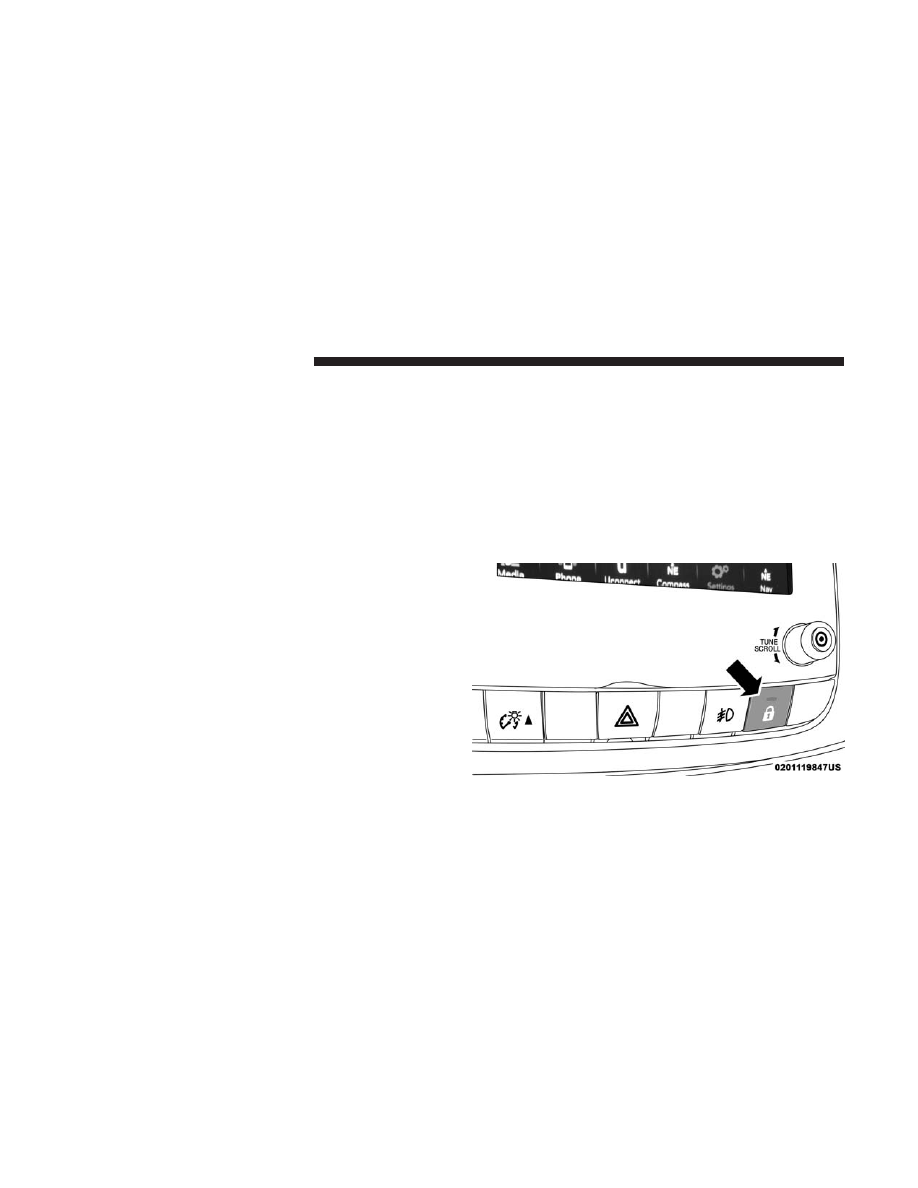

Safe Lock Device Location

22

GETTING TO KNOW YOUR VEHICLE

Activating The Safe Lock Device

The Safe Lock device is enabled on all the doors by quickly
double-pushing the lock button on the key fob.

The direction indicators flash three times and the LED
above the button flashes to indicate that the Safe Lock
device has been activated. If one or more of the doors are
not closed correctly, the Safe Lock device will not activate,
preventing a person from getting stuck inside the passen-
ger compartment by entering the car through, and then
closing, the open door.

Deactivating The Safe Lock Device

The Safe Lock device deactivates automatically:

1. By pushing the unlock button on the key fob.

2. By turning the ignition key to the MAR position.

DOORS

Power Door Locks

Push the central lock/unlock button located on the instru-
ment panel, in the switch bank below the radio. The button
has an LED that indicates whether the doors are locked or
unlocked.

• LED ON: Doors locked. Pushing the central lock/unlock

button once will unlock all doors. The LED will switch
off once the doors are unlocked.

• LED OFF: Doors unlocked. Pushing the central lock/

unlock button once will lock all doors. The LED will
switch on once the doors are locked.

Once the doors have been locked with the key fob, it will
no longer be possible to unlock them by pushing central
lock/unlock button.

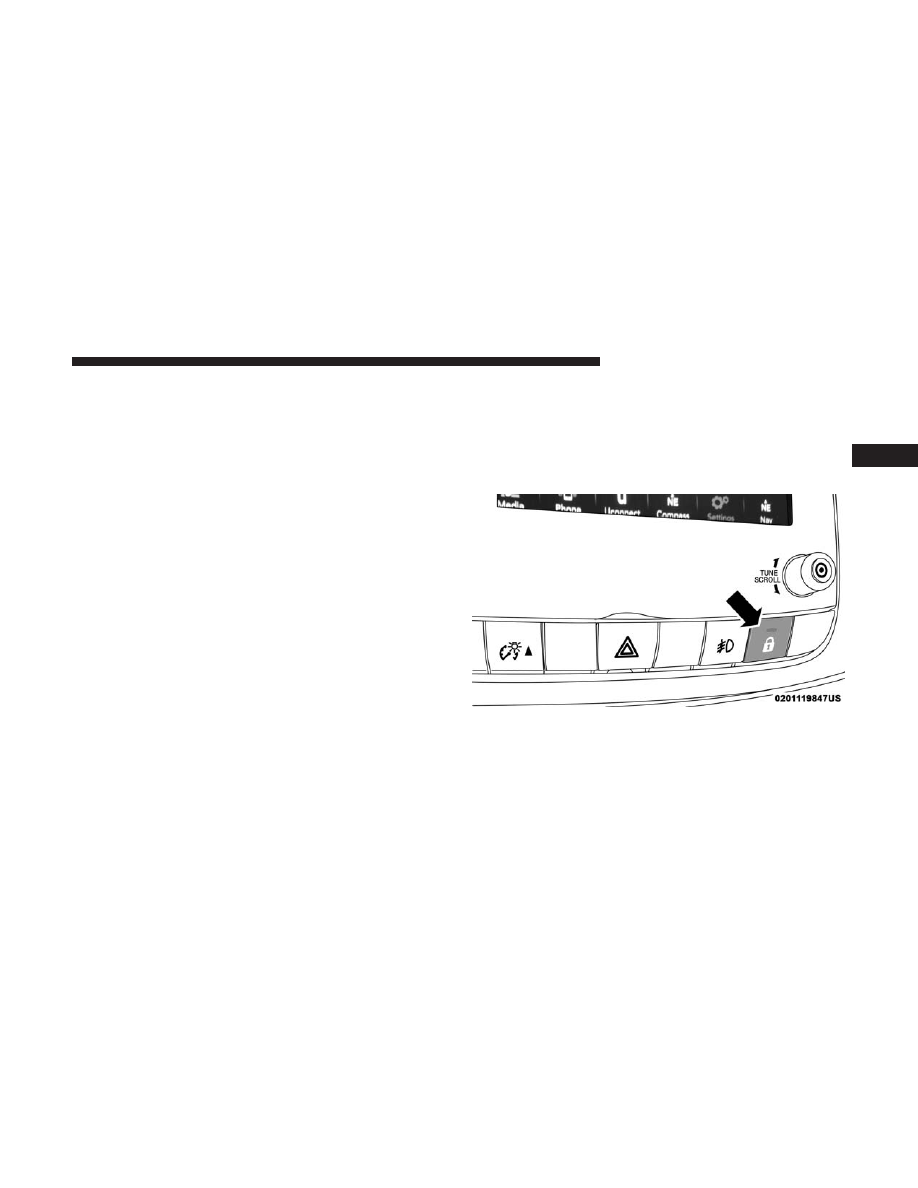

Central Lock/Unlock Button

3

GETTING TO KNOW YOUR VEHICLE

23

NOTE:

With central locking active (LED ON), opening one of

the front doors, it is possible to perform a central unlocking
(LED OFF). With central locking active (LED ON), in order to
open one of the rear passenger doors, it is necessary pulling
the internal door handle twice. With one of the rear door open
(LED OFF), the unlocking is performed only for that door, not
for all the vehicle.
To unlock the front doors, pull the inside door handle to
the first detent. If the rear doors are locked, you must pull
the door handle once to unlock the door and pull the door
handle a second time to open the door.

WARNING!

• Do not leave children or animals inside parked

vehicles in hot weather. Interior heat build-up may
cause serious injury or death.

• For personal security and safety in the event of a

collision, lock the vehicle doors as you drive as well
as when you park and leave the vehicle.

• Before exiting a vehicle, always shift the automatic

transmission into PARK or the manual transmission
into FIRST gear or REVERSE, apply the parking brake,
turn the vehicle OFF, remove the key fobs from vehicle,
and lock all doors. and lock your vehicle.

(Continued)

WARNING! (Continued)

• Never leave children alone in a vehicle, or with

access to an unlocked vehicle. Leaving children in a
vehicle unattended is dangerous for a number of
reasons. A child or others could be seriously or
fatally injured. Children should be warned not to
touch the parking brake, brake pedal or the gear
selector.

• Allowing children to be in a vehicle unattended is

dangerous for a number of reasons. A child or others
could be seriously or fatally injured. Children
should be warned not to touch the parking brake,
brake pedal or the gear selector.

• Do not leave the key fob in or near the vehicle, or in

a location accessible to children. A child could oper-
ate power windows, other controls, or move the
vehicle.

CAUTION!

An unlocked vehicle is an invitation. Always remove
the key from the ignition and lock all doors when
leaving the vehicle unattended.

24

GETTING TO KNOW YOUR VEHICLE
