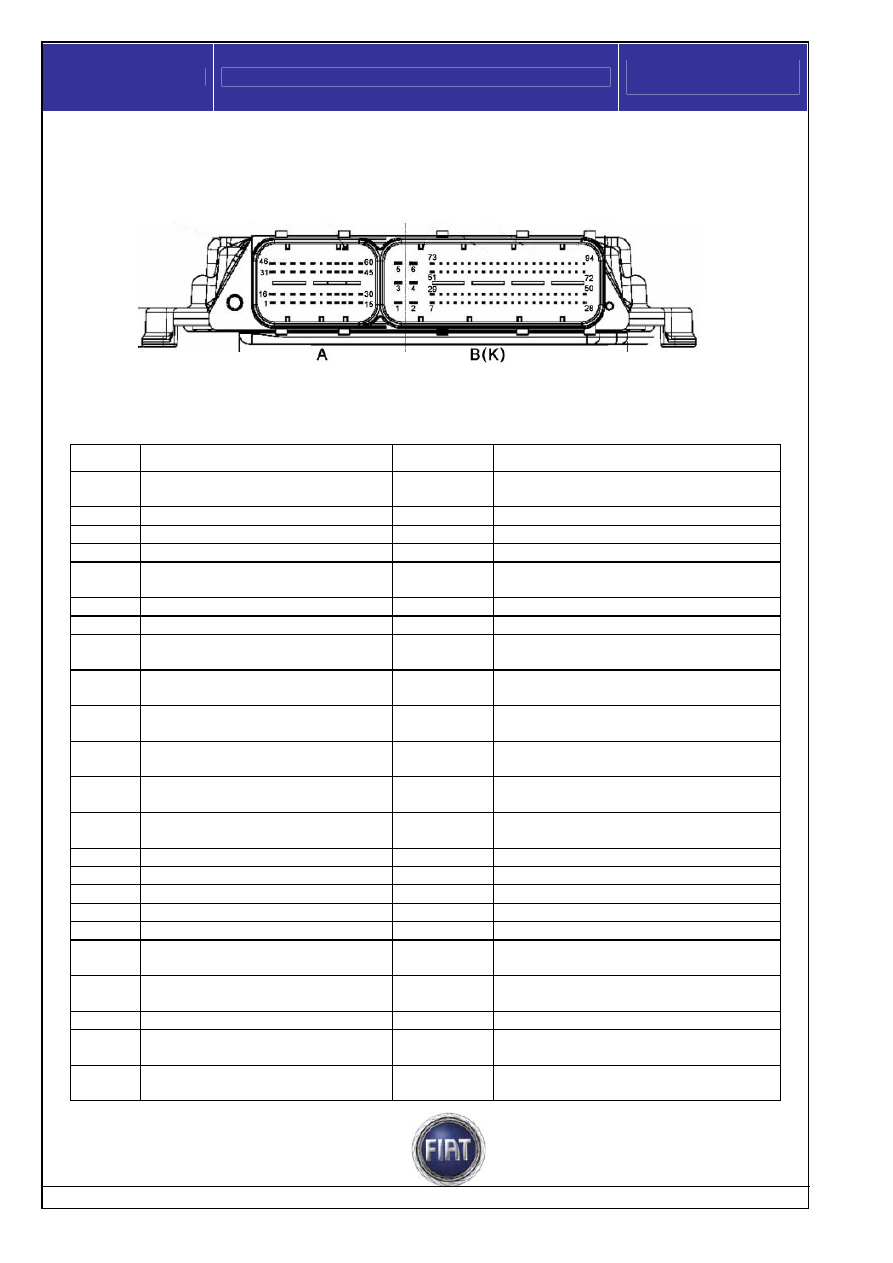

Centralina controllo motore Bosch EDC16c39











Pinout controllo motore Bosch EDC16C39



CONN. A

Descrizione

CONN. B ( K)

Descrizione

1 Iniettore

n°3

alimentazione  1

Alimentazione sotto chiave da

teleruttore principale

2

Iniettore n°2 alimentazione

2

Massa 1centralina

3 NC  3

NC

4 NC  4

Massa

2

centralina

5 NC  5

Alimentazione sotto chiave da

teleruttore principale

6 NC  6

Massa

3

centralina

7 NC  7

NC

8

Sensore pressione carburante

(massa)

8

Massa potenziometro 2 pedale

acceleratore

9 NC  9

Segnale potenziometro 1 pedale

acceleratore

10 NC  10

Segnale temperatura carburante

(massa)

11

Sensore di fase (alimentazione)

11

Segnale temperatura carburante

(segnale)

12

Sensore di giri (ingresso

negativo)

12

Sensore lineare pressione

climatizzatore (massa)

13

Sensore pressione assoluta

(alimentazione)

13

Sensore lineare pressione

climatizzatore (segale)

14 NC  14

NC

15 NC  15

NC

16 Iniettore

n°1

alimentazione  16

NC

17

Iniettore n°4 alimentazione

17

Interruttore pedale freno (segnale)

18 NC  18

NC

19

Regolatore di portata carburante

(alimentazione)

19 NC

20

Sensore di fase (negativo)

20

Alimentazione teleruttore pompa

carburante (positivo)

21 NC  21

NC

22

Sensore livello olio (massa)

22

Sensore lineare pressione

climatizzatore (alimentazione)

23

Sensore di pressione

assoluta(negativo)

23 NC

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















91 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



CONN. A

Descrizione

CONN. B ( K)

Descrizione

24 NC  24

NC

25

NC

25

Linea K per diagnosi

26 NC  26

NC

27

Sensore giri (ingresso positivo)

27

NC

28

Sensore pressione rail (positive)

28

Alimentazione diretta da commutatore

+15

29 NC  29

Comando teleruttore inserimento

compressore

30 NC  30

Massa potenziometro1 pedale

acceleratore

31

Iniettore 2(comando negativo)

31

Segnale potenziometro 2 pedale

acceleratore

32 NC  32

Segnale temperatura gas di scarico

DPF

33

Injector 4, low side

33

Massa temperatura gas di scarico

DPF

34 NC  34

Segnale sensore temperatura 1 dei

gas di scaricco

35 NC  35

Massa sensore temperature 1 dei gas

di scarico

36 NC  36

Segale sensore differenziale filtro

particolato

37

Sensore temperature aria

(segnale) interno al debimetro

37

Alimentazione negativa sensore

differenziale filtro particolato

38

NC

38

Resume da comando cruise control

39 NC  39

NC

40

Sensore di pressione assoluta(

segnale)

40 NC

41

Sensore temperature acqua

(massa)

41 NC

42

Segnale quantità massa aria nel

Debimetro

42 NC

43

Sensore pressione carburante

su rail (segnale)

43 NC

44 Debimetro

(massa)  44

Alimentazione sensore differenziale

filtro particolato

45 NC  45

Alimentazione potenziometro1 pedale

acceleratore

46

Iniettore 3(comando negativo)

46

Alimentazione potenziometro2 pedale

acceleratore

47

Iniettore 1(comando negativo)

47

NC

48 NC  48

NC

49

Comando regolatore di portata

(nagativo)

49 NC

50

Sensore di fase (segnale)

50

NC

51 NC  51

Riscaldamento sonda lambda

(negativo)

52

Sensore livello olio (segnale)

52

Ingresso di feedback del tempo

preriscaldo candelette/rilevazione

anomalie

53

Segnale temperature aria del

sensore di pressione assoluta

53 NC

Fiat auto S.p.A

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy











© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati

92 / 187

CONN. A

Descrizione

CONN. B ( K)

Descrizione

54 NC  54

Segnale positivo richiesta inserimento

compressore da pulsante

55 NC  55

NC

56

Sensore presiione olio

segnale(normalmente chiuso)

56

Comando Cruise control  per  “set /

acc.”

57 NC  57

NC

58

Sensore temperatura acqua

(segnale)

58 NC

59

Comando attuatore farfalla

motorizzata

59 NC

60

Comando negativo EGR

60

NC

   61

NC

   62

NC

   63

NC

   64

Segnale  tensione di riferimento cella

di Nerst sonda lambda





65

Corrente di pompaggio sonda lambda

   66

NC

   67

NC

   68

Comando teleruttore risaldatore filtro

gasolio (predisposizione)

   69

Comando inserimento 2 ° teleruttore

velocità ventilatore raffreddamento

motore

   70

NC

   71

Spia segnalazione anomalie

(EOBD/MIL)





72

Alimentazione diretta da batteria

   73

NC

   74

Sensore presenza acqua nel

carburante(segnale)

   75

NC

   76

NC

   77

Positivo leva comando

attivazione/disattivazione Cruise control

   78

Positivo commando Cruise control

“set/dec.”

   79

Segnale positivo pedale frizione

premuto(interruttore NC)

   80

Segnale ridondante di pedale freno

premuto (positivo) normalmente

chiuso.

   81

NC

   82

NC

   83

Linea Can proveniente da NBC – (Can

low)

   84

Linea Can proveniente da NBC –  (Can

High)

   85

NC





86

Massa per segnale sonda lambda





87

Corrente di riferimento sonda lambda

   88

NC

Fiat Auto S.p.A.

TRACCIA DIDATTICA FIAT DUCATO

Parts & Services

Training Academy

















93 / 187

© 2006 Fiat Auto S.p.A.  - Tutti i diritti sono riservati



CONN. A

Descrizione

CONN. B ( K)

Descrizione

   89

NC

   90

Comando inserimento1°  teleruttore

velocità ventilatore raffreddamento

motore

   91

NC

   92

NC





93

Teleruttore preriscaldo candelette

   94

Comando inserimento 3°teleruttore

velocità ventilatore raffreddamento

motore




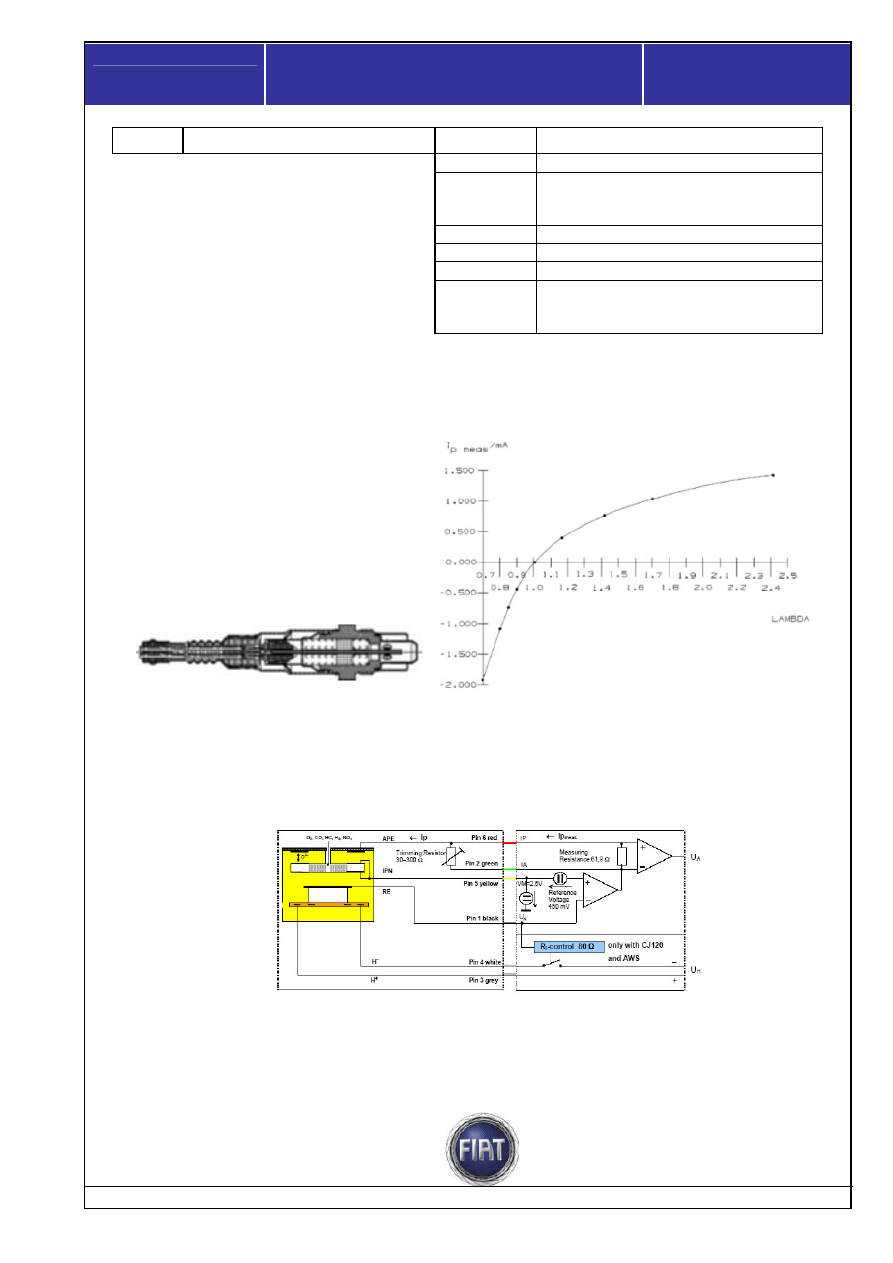

Sonda Lambda









CARATTERISTICHE: il sensore è del tipo LSU4.9 lineare a banda larga con riscaldatore integrato, può
operare in un range che va da

λ = 0,65 all'aria.

Per il funzionamento del sensore è necessario l’accoppiamento con un modulo integrato nella centralina
di controllo come evidenziato nella figura seguente.
