ГРУЗОВИКИ «ЦЗЕФАН» СЕРИИ CA1031K2L. Руководство - часть 34

Между контактами 1 и 2: 1,0 Ом
Между контактами 1 и 3: 1,5 Ом
Между контактами 1 и 4: 1,5 Ом
Между контактами 2 и 3: 2,0 Ом
Между контактами 2 и 4: 1,0 Ом
Между контактами 3 и 4: 2,5 Ом

* Обогрев печки нестабильный.

1. Слишком низкий уровень жидкости системы охлаждения в двигателе или
радиаторе,   неравномерный   расход   жидкости   в   поточном   теплообменнике.
Необходимо долить жидкость в систему охлаждения.

* Недостаточный обогрев печки.

1. Неисправность в системе ручной регулировки температуры на приборной
панели,   возможно   повреждение   или   перегиб   тросика.   В   этом   случае
начинать   проверку   необходимо   с   рычага   ручного   переключателя.   Если
тросик   не   поврежден,   выполнить   проверку   и   ремонт   системы   ручного
управления температурой.

* Установка.

Сборка   и   установка   производятся   в   последовательности,   обратной
демонтажу и разборке.

* На что следует обращать внимание.

1. Температура двигателя для наиболее эффективной работы печки должна
быть не менее 80◦C.
2.   Не   следует   включать   механизм   печки   непрерывно   на   слишком
продолжительное   время   во   избежание   сокращения   эксплуатационного
ресурса печки.
3.   В   теплые   сезоны,   когда   печка   не   используется,   необходимо   закрыть
впускной   водяной   клапан   для   отключения   печки   от   системы   охлаждения
двигателя.

5. ДВОРНИКИ И ОМЫВАТЕЛЬ СТЕКЛА
* Принципиальная схема электрооборудования.

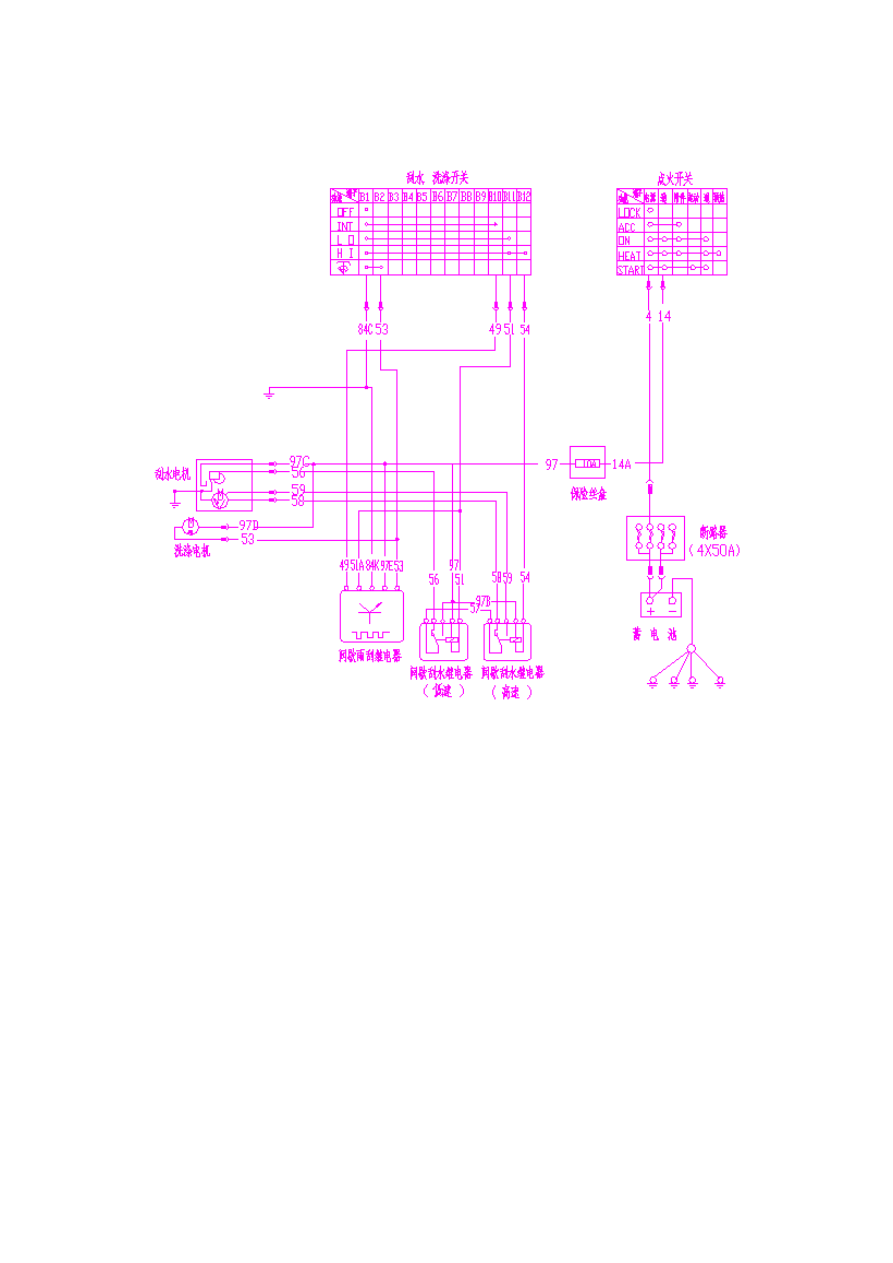

Надписи на рисунке (слева направо, сверху вниз):
- переключатель дворников и омывателя стекла;
- функции;
- контакты;
- замок зажигания;
- электропривод дворников;
- электропривод омывателя стекла;
- коробка плавких предохранителей;
- реле интервалов работы дворников;
- реле интервалов работы дворников (низкая скорость);
- реле интервалов работы дворников (высокая скорость);
- аккумулятор;
- размыкатели.

* Схема электропроводки.

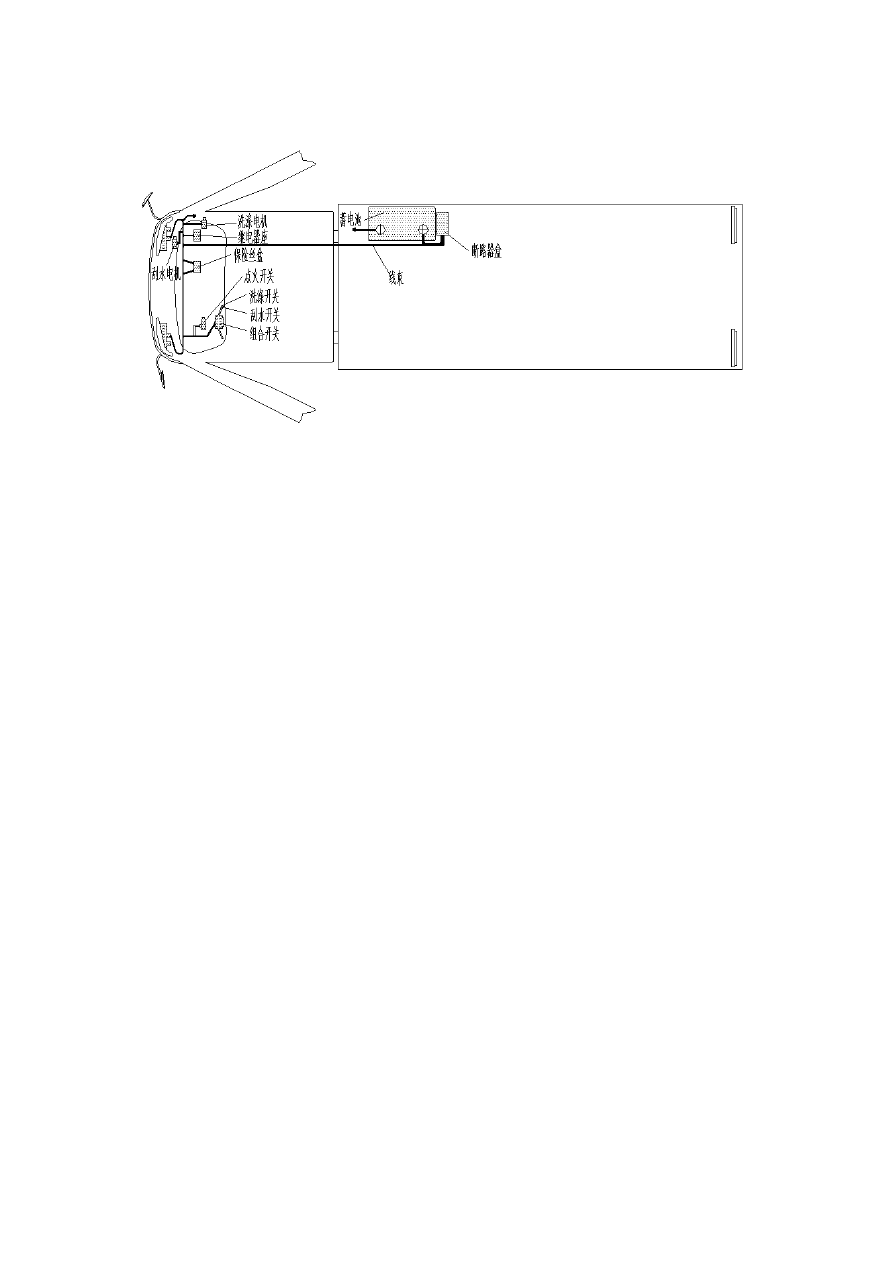

Надписи на рисунке (сверху вниз, слева направо):
- электропривод дворников;
- электропривод омывателя стекла;
- гнездо реле;
- коробка плавких предохранителей;
- замок зажигания;
- выключатель омывателя стекла;
- выключатель дворников;
- универсальный выключатель;
- аккумулятор;
- шина электрических кабелей;
- коробка размыкателей.

* Демонтаж.
Сначала отсоединить разъем электропривода дворников, снять рычаг крепления
дворников   и   отвинтить   крепежную   гайку,   затем   последовательно   снять
электропривод дворников и механизм трансмиссии.

* Переключатель дворников.

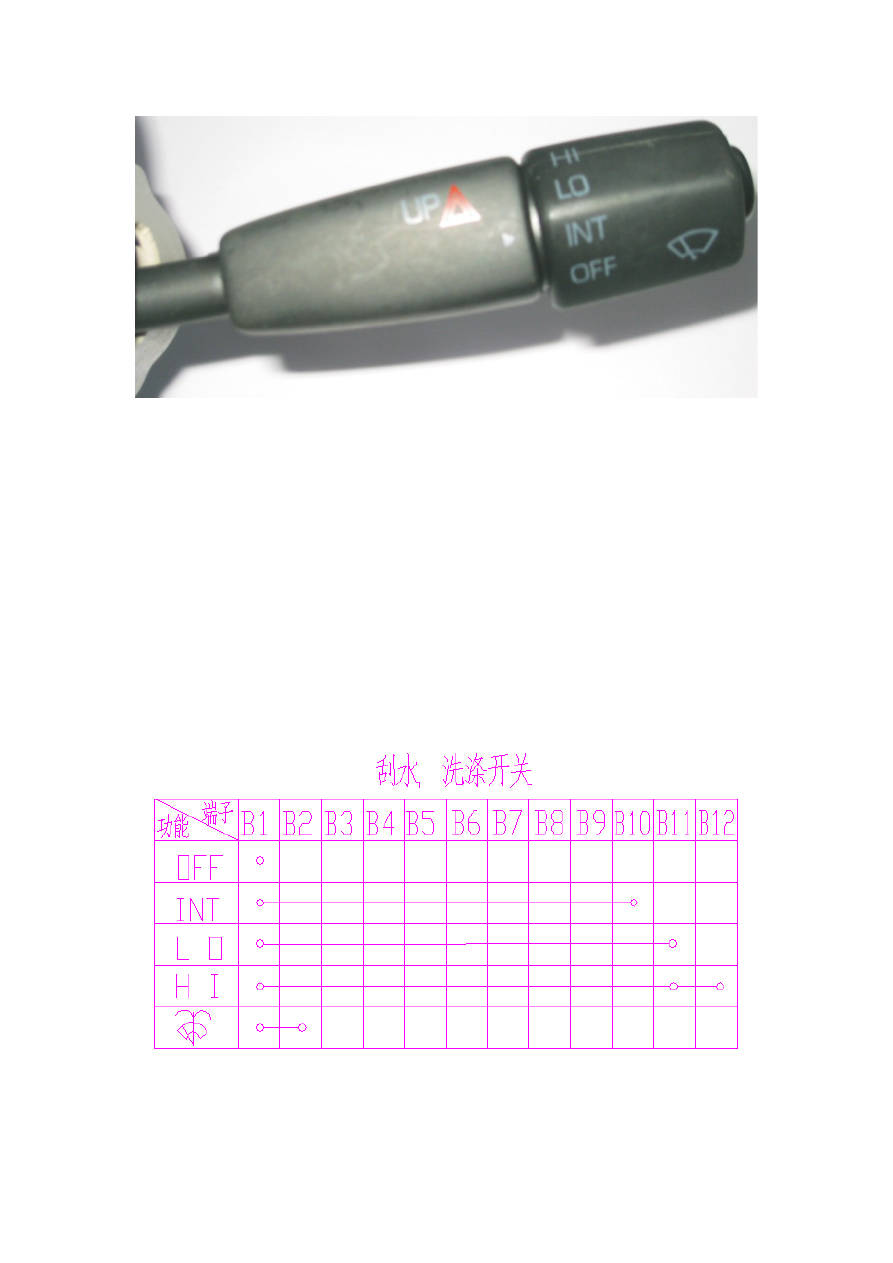

Как   показано   на   рисунке,   переключатель   дворников   расположен   на   правом
рычаге универсального переключателя.
Если ручка переключателя находится в положении OFF, дворники не работают.
Если ручка переключателя находится в положении INT, дворники включаются с
интервалом.
Если ручка переключателя находится в положении  LO, дворники работают на
медленной скорости.
Если ручка переключателя находится в положении  HI, дворники работают на
высокой скорости.

* Проверка переключателя дворников и омывателя стекла.
1. Отсоединить проводку универсального переключателя.
2.   Проверить   последовательность   замыкания   клемм   соответственно
приведенной ниже функциональной таблице.

Надписи на рисунке:
- переключатель дворников, омывателя стекла;
- функция;
