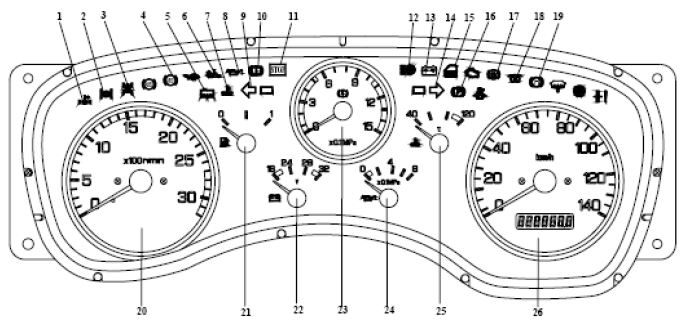

Спидометр

а - показывает ходовую скорость автомобиля

b - Показывает суммарный пробег автомобиля

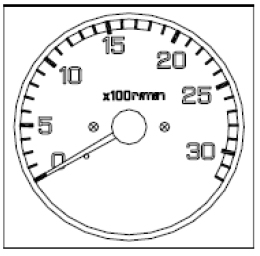

Тахометр двигателя

• Скорость вращения двигателя лучше ограничивается в пределах 1200~1800 об./мин, в таком условии двигатель обладает найлучшей комбинационной работаспособностью.
• Когда скорость вращения двигателя выше 2700 об./мин, т. е. находится в красном диапозоне, скорость вращения двигателя превысила предел. Долгая работа с повышенной скоростью вращения приводит двигатель в выход из строя.

Барометр

• Барометр с двумя стрелами
  - Верхняя стрела на барометре показывает давление в тормозных воздушных резервуарах передних колес. - Нижняя стрела на барометре показывает давление в тормозных воздушных резервуарах средних, задних колес.

 Внимание

• Вовремя движения автомобиля тормозное пневмодавление должно сохраниться в пределах 0.7~0.9Мпа.
• Если ниже 0.55Мпа ( т. е. лампа предупреждения отказа тормозной системы загорается), надо немедленно остановить автомобиль и проверять.

Топливомер

0: символизирует то, что топливобак пустой.

1 : символизирует то, что топливобак полный.

 Внимание

Когда стрела приближается к 0, надо своевременно дозаправить топливом.

Иначе воздух входит в топливную систему, в результате чего повторный запуск о существляется после выпуска воздуха.

Термометр воды

• Термометр воды показывает температуру охлаждающей жидкости двигателя.
• После каждого холодного запуска двигателя надо производить подогрев низкой скоростью, когда температура достигает выше 50 °С, возможно движение.
• В процессе движения нормальная температура охлаждающей жидкости находится в пределах75~95 С.
• Если стрела превышает 105 С и лампа предупреждения температуры воды загорается, то сигнализирует перегрев двигателя. При этом остановить машину в безопасной площадке и двигатель вращается скоростью чуть выше холостого хода для охлаждения двигателя.
• Когда стрела возвращается на нормальное положение, выключить двигатель и проводить следующие проверки:
  - Проверять радиатор и рукав на отсутствие подтечи.
  - Проверять'V-образный ремень на отсутствие перелома и натяжение.
  - Проверять количество охлаждающей жидкости, при недостатке дозаправить.

Проверять переднюю часть радиатора на отсутствие посторонних предметов.

 Внимание

После останова автомобиля нельзя сразу выключить двигатель, двигатель должен вращаться скоростью чуть выше холостого хода, иначе резкое повышение температуры воды повреждает двигатель.

Вольтметр

• Предел чтения вольтметра 0-32V. Нормальное напряжение находится в пределах 24~28У
• Когда ниже 22V или выше 30V зарядкая система неисправна, надо проводить своевременную проверку и ремонт.

Манометр машинного масла

• Манометр машинного масла показывает рабочее давление масла в основной линии масла двигателя.
• Вовремя движения следите за давлением масла. Когда двигатель нормально работает, стрелка находится в пределах 2,2~6,5 Мпа.
• Когда давление масла ниже 0,7 Мпа (в красной зоне, лампа предупреждения давления масла загорается), при этом немедленно выключить двигатель, изыскать причину дефектов.
