(13) Disconnect the brake lamp switch. (Fig. 3)

(14) Disconnect the pedal servo electrical connec-

tor.

(15) Disconnect left side instrument panel electri-

cal connectors ground wires. (Fig. 4)

(16) Remove ground wire nuts at left floor tunnel.

(Fig. 5)

(17) Remove one bolt and one nut to the left brace

to instrument panel (Fig. 6).

(18) Remove two retaining bolts to instrument

panel at steering column opening. (Fig. 7)

(19) Remove one screw to left A-pillar trim and

using a trim stick or equivalent, gently pry off and
remove trim from vehicle.

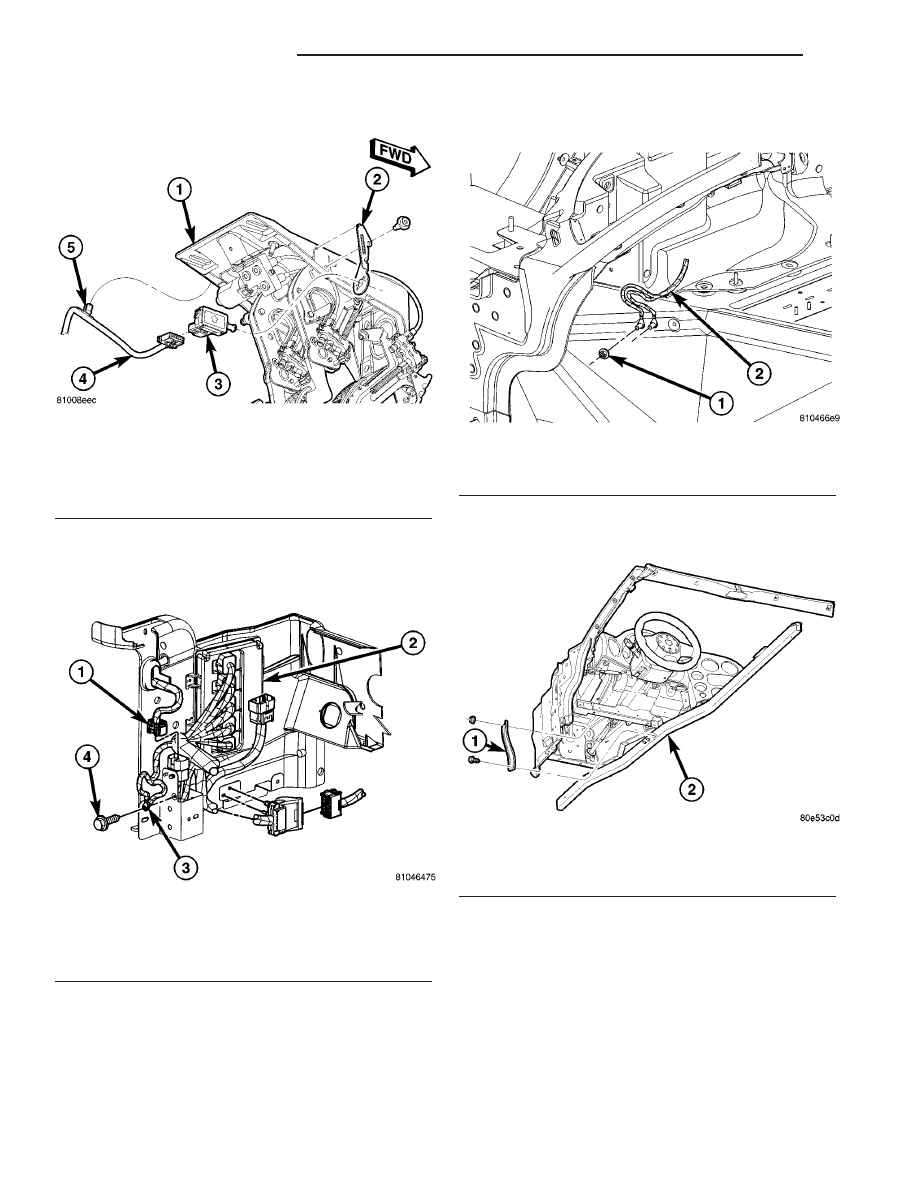

Fig. 3 BRAKE LAMP SWITCH MOUNTING

1 - ADJUSTABLE PEDALS ASSEMBLY
2 - SWITCH BRACKET
3 - BRAKE LAMP SWITCH
4 - WIRING HARNESS
5 - CLIP

Fig. 4 DRIVERS SIDE ELECTRICAL CONNECTORS

1 - DOOR HARNESS ELECTRICAL CONNECTOR
2 - BODY CONTROL MODULE
3 - GROUND WIRES
4 - BOLT

Fig. 5 TUNNEL GROUNDS

1 - NUTS
2 - GROUND WIRES

Fig. 6 INSTRUMENT PANEL TO FLOOR BRACE

1 - INSTRUMENT PANEL TO FLOOR BRACE
2 - CHASSIS FRAME

23 - 68

INSTRUMENT PANEL

ZB

INSTRUMENT PANEL & PAD ASSEMBLY (Continued)

(20) Using a trim stick (special tool #C-4755) or

equivalent, gently pry up on left instrument panel
speaker grille and remove grille from vehicle.

(21) Disconnect electrical connector at left A-piller.
(22) Using a trim stick or equivalent, gently pry

up on the right sill plate and remove sill plate from
vehicle.

(23) Using a trim stick or equivalent, gently pry

out on right cowl kick panel and remove panel from
vehicle.

(24) Reach up underneath the instrument panel

and disconnect the passenger airbag electrical con-
nector.

(25) Disconnect the three right side electrical con-

nectors and one ground bolt. (Fig. 8)

(26) Remove

the

right

side

instrument

panel

retaining bolts.

(27) Using a trim stick or equivalent, gently pry

off A-pillar trim and remove trim from vehicle.

(28) Using a trim stick or equivalent, gently pry

up on right instrument panel speaker grille and
remove grille from vehicle.

(29) Disconnect the radio antenna connector. (Fig.

9)

(30) Remove four screws and disconnect electrical

connectors to radio and remove from vehicle.

(31) Disconnect the occupant restraint controller

ground wires.

(32) Disconnect the two occupant restraint control-

ler electrical connectors.

(33) Remove the wiper module. (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WIPER

MODULE

-

REMOVAL)

(34) Remove four screws to the HVAC exterior

intake plenum and remove from vehicle.

(35) Remove two bolts and one nut and ground

wire at the wiper cowl.

(36) Remove ten nuts to instrument panel in

engine compartment (Fig. 10).

(37) With the help of an assistant, carefully

remove instrument panel and place on bench.

INSTALLATION

WARNING: Follow all Warnings for airbag compo-
nent

service

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS - WARNING).

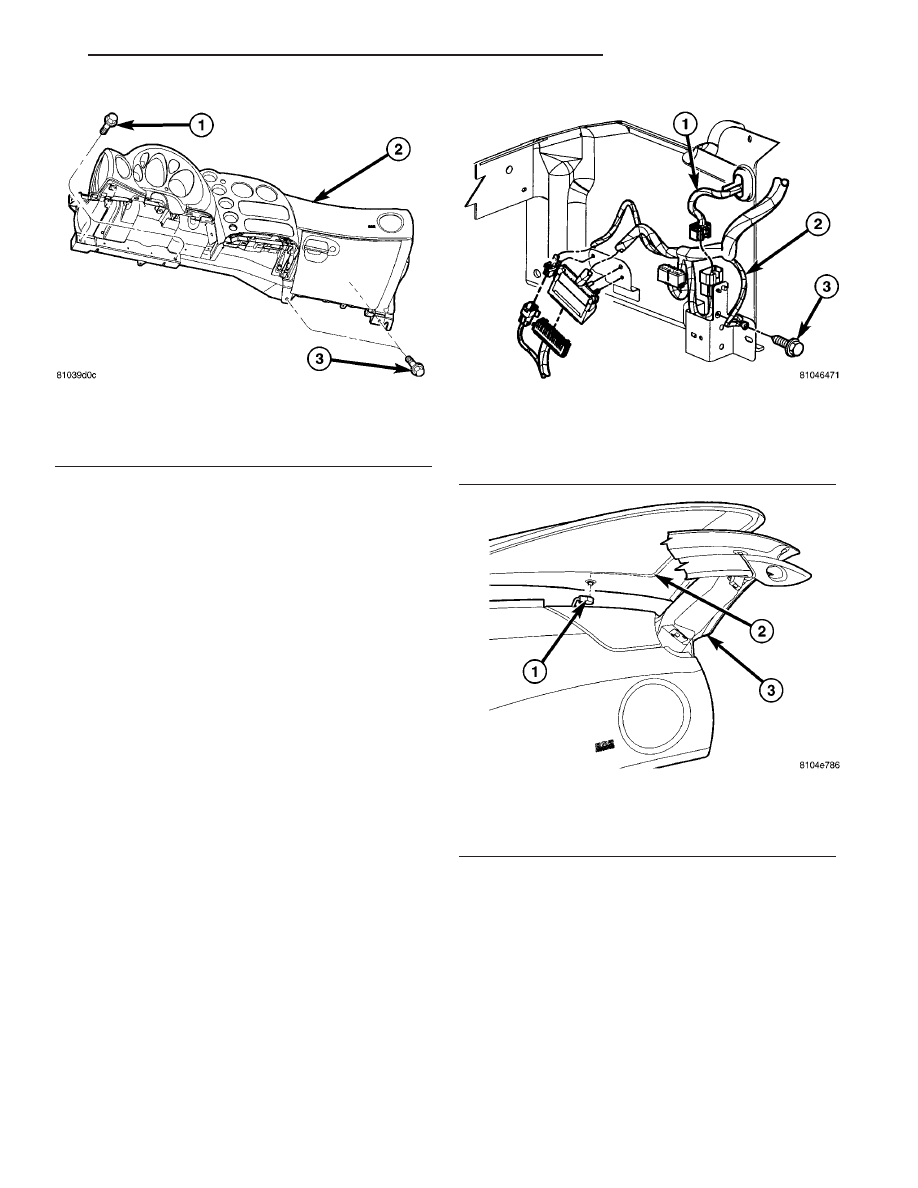

Fig. 7 INSTRUMENT PANEL FASTENERS

1 - LEFT BOLTS
2 - INSTRUMENT PANEL ASSEMBLY
3 - RIGHT BOLTS

Fig. 8 PASSENGER SIDE ELECTRICAL

CONNECTORS

1 - DOOR HARNESS ELECTRICAL CONNECTOR
2 - GROUND WIRES
3 - BOLT

Fig. 9 RADIO ANTENNA CONNECTOR

1 - ANTENNA CONNECTOR
2 - WINDSHIELD
3 - A-PILLAR

ZB

INSTRUMENT PANEL

23 - 69

INSTRUMENT PANEL & PAD ASSEMBLY (Continued)

(1) With the help of an assistant, carefully place

the instrument panel in place inside of vehicle.

(2) Connect the white electrical connector along

the right side above the location of the right side
grounds.

(3) Position the panel assembly onto the front of

dash panel and install the ten nuts to instrument
panel studs in engine compartment.

(4) Tighten the nuts to 28 N·m (21 ft. lbs.).
(5) Install two bolts and one nut and ground wire

at the wiper cowl.

(6) Place HVAC exterior intake plenum into place

and install four screws.

(7) Install the wiper module. (Refer to 8 - ELEC-

TRICAL/WIPERS/WASHERS/WIPER

MODULE

-

INSTALLATION)

(8) Connect the two occupant restraint controller

electrical connectors.

(9) Connect

the

occupant

restraint

controller

ground wires.

(10) Connect electrical connectors to radio and

install radio and four retaining screws.

(11) Connect the radio antenna connector to the

windshield.

(12) Place right instrument panel speaker grille

into position over retaining slots and firmly snap into
place.

(13) Place A-pillar trim into position over retaining

slots and firmly snap into place.

(14) Install the right side instrument panel retain-

ing bolts and tighten to 12 N·m (9 ft. lbs.).

(15) Connect the three right side electrical connec-

tors and one ground bolt.

(16) Reach up underneath the instrument panel

and connect the passenger airbag electrical connec-
tor.

(17) Place right cowl kick panel over retaining

slots and firmly snap into place.

(18) Place right sill plate into position over retain-

ing slots and firmly snap into place.

(19) Connect electrical connector at left A-piller.
(20) Place left instrument panel speaker grille into

position over retaining slots and firmly snap into
place.

(21) Place left A-pillar trim into position over

retaining slots and firmly snap into place. Install one
retaining screw.

(22) Install two retaining bolts to instrument

panel at steering column opening and tighten to 12
N·m (9 ft. lbs.).

(23) Install one bolt and one nut to the left brace

to instrument panel and tighten to 28 N·m (21 ft.
lbs.).

(24) Install ground wire nuts at left floor tunnel.
(25) Connect five left side instrument panel electri-

cal connectors.

(26) Connect the pedal servo electrical connector.

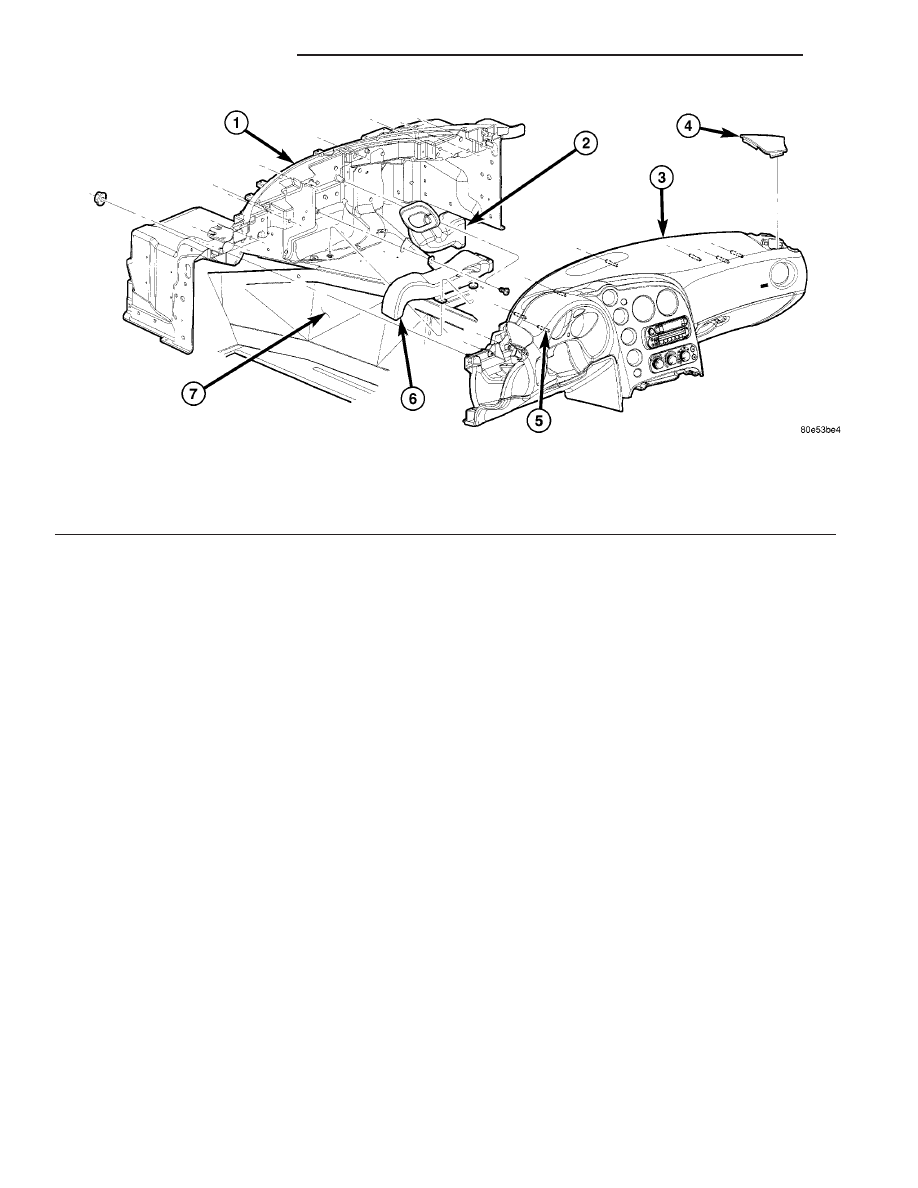

Fig. 10 INSTRUMENT PANEL & PAD ASSEMBLY

1 - FRONT OF DASH PANEL

5 - INSTRUMENT PANEL STUD (10)

2 - INSTRUMENT PANEL DEFROSTER DUCT

6 - FLOOR AIR DUCT

3 - INSTRUMENT PANEL & PAD ASSEMBLY

7 - FLOOR PAN TUNNEL

4 - SPEAKER GRILLE

23 - 70

INSTRUMENT PANEL

ZB

INSTRUMENT PANEL & PAD ASSEMBLY (Continued)

CAUTION: The brake lamp switch can only be
adjusted once. That is during initial installation of
the switch. If the switch is not adjusted properly or
has been removed for some service, a new switch
must be installed and adjusted.

(27) Connect the brake lamp switch electrical con-

nector.

CAUTION: Do not allow the steering wheel to rotate
during installation. If the wheel is rotated it could
damage the clock spring within the steering col-
umn.

(28) Place steering column into position, install

four steering column retaining nuts.

(29) Tighten steering column pinch bolt.
(30) Connect five steering column electrical con-

nectors.

(31) Install two screws to upper and lower steering

column shrouds.

(32) Install the steering column opening cover.

(Refer to 23 - BODY/INSTRUMENT PANEL/STEER-
ING COLUMN OPENING COVER - INSTALLA-
TION)

(33) Place left cowl kick panel into position over

retaining slots and firmly snap into place. Install one
screw and two push pins.

(34) Place the left sill plate into position over the

retaining slots and firmly snap into place.

(35) Connect one electrical connector on cluster

bezel, place in position over retaining slots and
firmly snap into place.

(36) Install the cluster bezel. (Refer to 23 - BODY/

INSTRUMENT

PANEL/CLUSTER

BEZEL

-

INSTALLATION)

(37) Connect the battery negative cable.
(38) Place battery access cover into place and

install four bolts.

(39) Verify vehicle and system operation.

INSTRUMENT PANEL COVER/
PAD

REMOVAL

WARNING: Follow all Warnings for airbag compo-
nent

service

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS - WARNING).

(1) Open deck lid.
(2) Remove four bolts to battery compartment

cover and remove cover.

(3) Disconnect and isolate the battery negative

cable.

(4) Wait two minutes for the airbag system reserve

capacitor to discharge before beginning any airbag
system or instrument panel component service.

(5) Remove the instrument panel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - REMOVAL)

(6) Remove four screws and two electrical connec-

tors to the instrument cluster and remove from
panel.

(7) Remove five screws and two electrical connec-

tors to the instrument cluster gauge pack and
remove from panel.

(8) Remove two screws and one electrical connector

to remote keyless entry module and remove from
panel.

(9) Remove two screws and one electrical connector

to low tire pressure module and remove from panel.

(10) Remove the right lower instrument panel

trim. (Refer to 23 - BODY/INSTRUMENT PANEL/
INSTRUMENT PANEL TRIM - REMOVAL)

(11) Remove twelve screws, two bolts, and one

electrical connector to instrument panel cover/pad
and remove from instrument panel reinforcement.

INSTALLATION

WARNING: Follow all Warnings for airbag compo-
nent

service

(Refer

to

8

-

ELECTRICAL/RE-

STRAINTS - WARNING).

(1) Place instrument panel cover/pad into position

and install twelve screws, two bolts, and one electri-
cal connector to instrument panel cover/pad.

(2) Install the right lower instrument panel trim.

(Refer to 23 - BODY/INSTRUMENT PANEL/IN-
STRUMENT

PANEL

RIGHT

LOWER

TRIM

-

INSTALLATION)

(3) Install two screws and one electrical connector

to low tire pressure module.

(4) Install two screws and one electrical connector

to remote keyless entry module.

(5) Install five screws and two electrical connectors

to the instrument cluster gauge pack.

(6) Install four screws and two electrical connec-

tors to the instrument cluster.

(7) Install the instrument panel. (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL ASSEMBLY - INSTALLATION)

(8) Connect the battery negative cable.
(9) Place battery access cover into place and install

four bolts.

(10) Verify vehicle and system operation.

ZB

INSTRUMENT PANEL

23 - 71

INSTRUMENT PANEL & PAD ASSEMBLY (Continued)
