INSTALLATION

(1) Ensure the ignition switch is in the RUN posi-

tion and the actuator shaft in the lock housing is in
the RUN position.

(2) Carefully

install

the

ignition

switch.

The

switch will snap over the retaining tabs (Fig. 15).
Install mounting screw (Fig. 13).

(3) Install electrical connectors to ignition switch.
(4) Install the multi-function switch and tighten

the 2 screws (Fig. 12).

(5) Install upper and lower shrouds.
(6) Install key cylinder (cylinder retaining tab will

depress only in the RUN position).

(7) Connect negative cable to battery.

(8) Check for proper operation of ignition switch

and key-in warning switch.

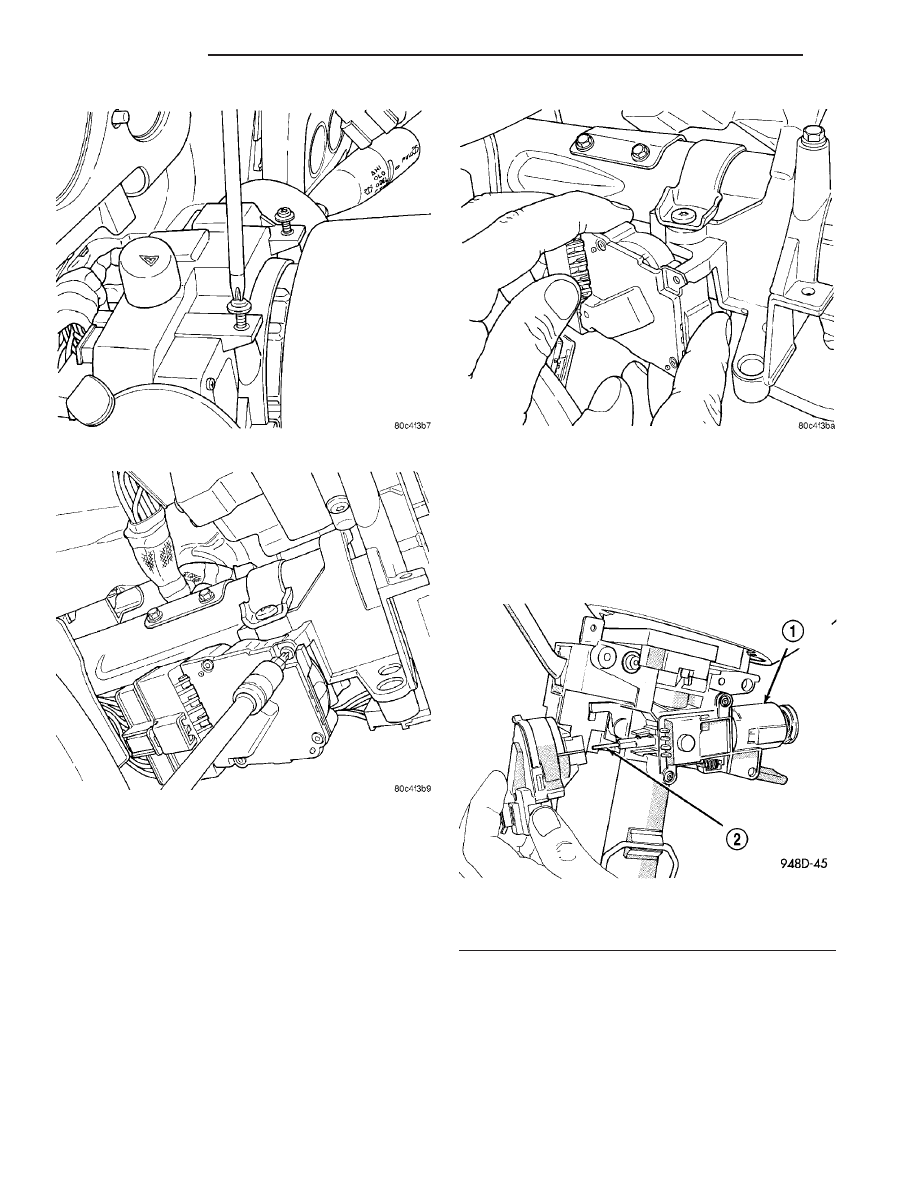

Fig. 12 Multi-Function Switch

Fig. 13 Ignition Switch Mounting Screw

Fig. 14 Removing Ignition Switch

Fig. 15 Ignition Switch Installation

1 - LOCK CYLINDER HOUSING
2 - SHAFT

19 - 16

COLUMN

ZB

IGNITION SWITCH (Continued)

START BUTTON

REMOVAL

(1) Remove the center bezel (Fig. 16) (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - REMOVAL).

(2) Squeeze the tabs on the switch (Fig. 17).

(3) Remove the switch (Fig. 18).

INSTALLATION

(1) Install switch into center bezel (Fig. 18).
(2) Install the center bezel (Fig. 16) (Refer to 23 -

BODY/INSTRUMENT

PANEL/INSTRUMENT

PANEL CENTER BEZEL - INSTALLATION).

INTERMEDIATE SHAFT

DIAGNOSIS AND TESTING - STEERING
COLUMN INTERMEDIATE SHAFT

The steering column intermediate shaft and its

flexible universal joints must be inspected whenever
any of the following conditions exist.

• After the vehicle has been involved in a collision

which deploys the airbag, regardless of the extent of
damage to the vehicle.

• After the vehicle has been involved in an under-

carriage impact which results in any type of damage
or bending of front suspension components or the
frame of the vehicle.

• Under any conditions which result in the steer-

ing gear, steering column or steering column shaft
receiving a force great enough to move the steering
column or shaft forward or rearward in the vehicle.

Inspect the intermediate shaft and its flexible

joints for any of the following conditions:

• Seized or binding bearings

• Loose bearing stakes

• Bearings not fully seated

• Shaft bent
Upon inspection, if any of the above conditions

exist, replacement of the entire steering column
intermediate shaft is necessary.

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
19 - STEERING - WARNING).

(1) Disconnect negative (-) cable from battery and

isolate cable.

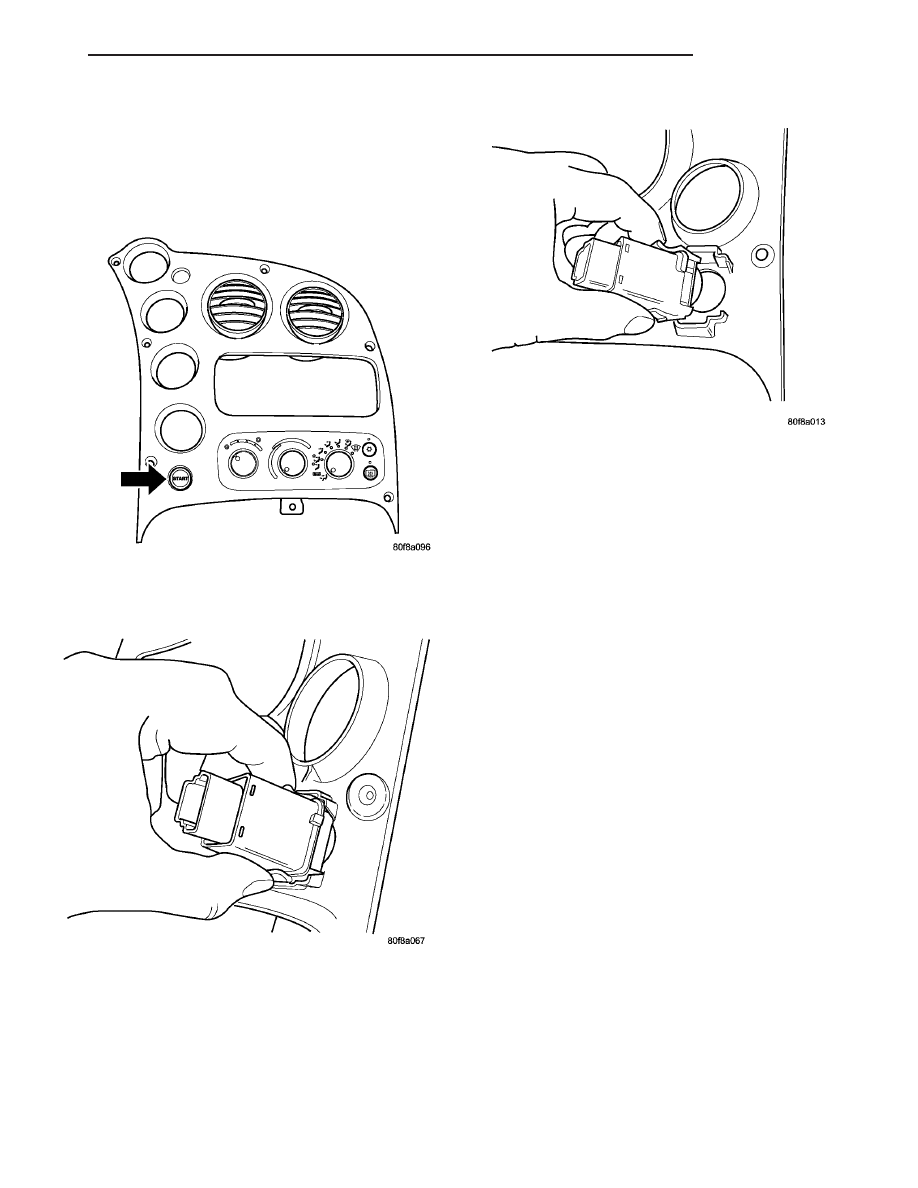

Fig. 16 START BUTTON LOCATION

Fig. 17 START BUTTON CLIPS

Fig. 18 START BUTTON REMOVED

ZB

COLUMN

19 - 17

(2) Secure steering wheel in STRAIGHT-AHEAD

position using a steering wheel holder.

(3) Remove air cleaner housing. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - REMOVAL)

(4) Remove coupling pinch bolt securing intermedi-

ate shaft to steering gear (Fig. 19). If necessary, a
brass drift and hammer can be used to tap coupling
and intermediate shaft off steering gear shaft.

(5) Remove coupling pinch bolt securing intermedi-

ate shaft to intermediate shaft extension (Fig. 19).

(6) Slide intermediate shaft off extension and

remove from vehicle.

INSTALLATION

(1) Install intermediate shaft using reverse of

removal procedure.

(2) Slide intermediate shaft coupling onto interme-

diate shaft extension until hole is lined up for pinch
bolt installation (Fig. 19).

(3) Install coupling pinch bolt at extension and

tighten to 49 N·m (36 ft. lbs.) torque.

(4) Align intermediate shaft with steering gear

shaft. Slide intermediate shaft coupling onto steering
gear shaft until bolt hole is properly aligned (Fig.
19). It may be necessary to use a soft (brass) drift
and hammer to tap the coupling into place.

(5) Install coupling pinch bolt at steering gear

shaft. Tighten pinch bolt to 49 N·m (36 ft. lbs.)
torque.

(6) Install air cleaner housing. (Refer to 9 -

ENGINE/AIR

INTAKE

SYSTEM/AIR

CLEANER

HOUSING - INSTALLATION)

(7) Remove steering wheel holder.
(8) Connect battery (-) negative cable to battery

negative post.

INTERMEDIATE SHAFT -
EXTENSION

DIAGNOSIS AND TESTING - STEERING
COLUMN INTERMEDIATE SHAFT - EXTENSION

(Refer to 19 - STEERING/COLUMN/INTERMEDI-

ATE SHAFT - DIAGNOSIS AND TESTING).

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
19 - STEERING - WARNING).

(1) Disconnect negative (-) cable from battery and

isolate cable.

(2) Secure steering wheel in STRAIGHT-AHEAD

position using a steering wheel holder.

(3) Remove coupling pinch bolt securing intermedi-

ate shaft to intermediate shaft extension (Fig. 19).

(4) Slide intermediate shaft off extension.
(5) Loosen one of the bolts securing extension

bearing in place (Fig. 20). This must be done to
allow adequate movement in bearing when
removing

or

installing

intermediate

shaft

extension.

(6) Remove coupling pinch bolt securing intermedi-

ate shaft extension to steering column shaft (Fig. 20).

(7) Slide extension off column shaft, then slide

extension out of bearing and remove from vehicle.

INSTALLATION

(1) Slide intermediate shaft extension into bearing

mounted to dash (Fig. 20).

(2) Align opposite end of extension with steering

column shaft. Slide extension coupling onto steering
column shaft until hole is lined up for pinch bolt
installation.

(3) Install coupling pinch bolt at steering column

shaft and tighten to 49 N·m (36 ft. lbs.) torque.

(4) Tighten previously loosened extension bearing

mounting bolt to 17 N·m (150 in. lbs.) torque. (Fig.
20).

(5) Align intermediate shaft with intermediate

shaft extension and slide intermediate shaft coupling
onto extension until hole is lined up for pinch bolt
installation (Fig. 19).

(6) Install coupling pinch bolt at extension and

tighten to 49 N·m (36 ft. lbs.) torque.

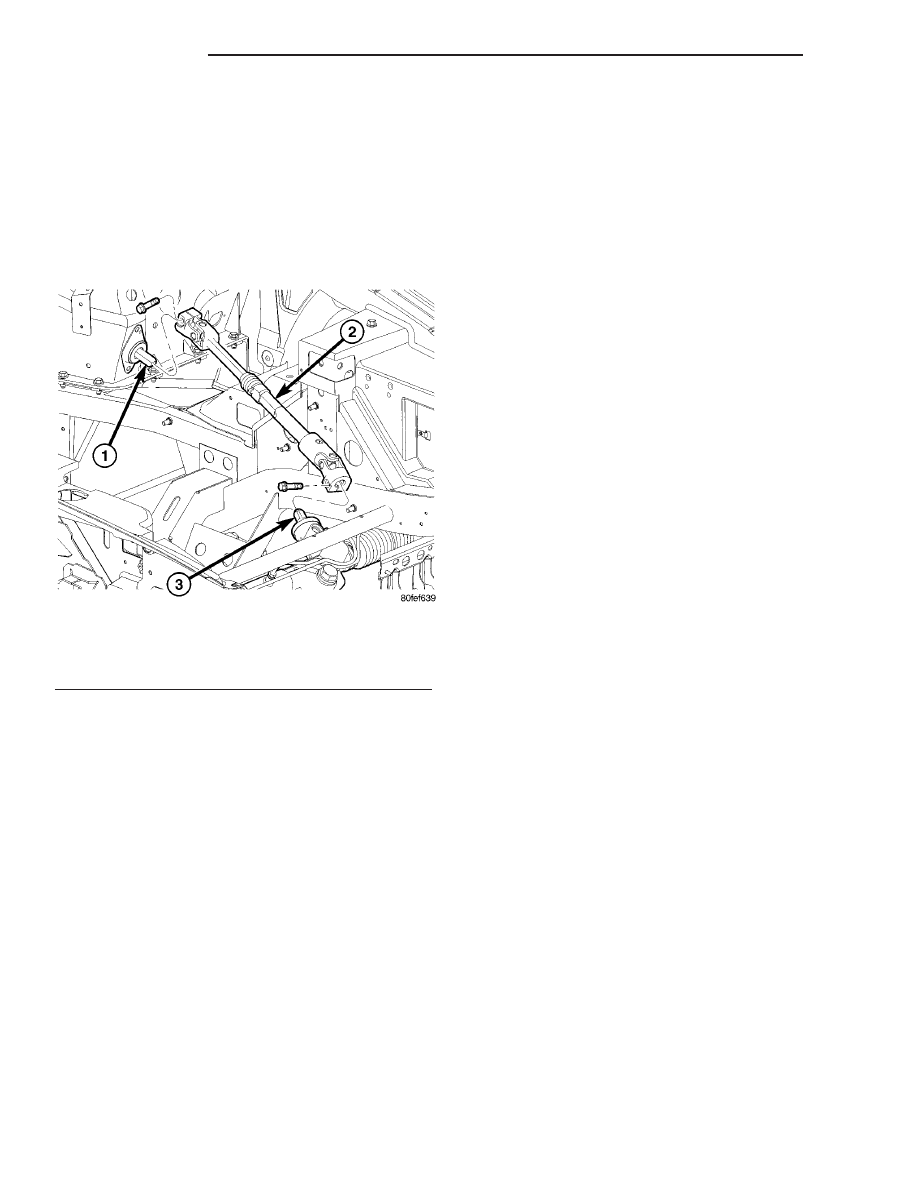

Fig. 19 Steering Column Intermediate Shaft

1 - INTERMEDIATE SHAFT EXTENSION
2 - INTERMEDIATE SHAFT
3 - STEERING GEAR SHAFT

19 - 18

COLUMN

ZB

INTERMEDIATE SHAFT (Continued)

(7) Remove steering wheel holder.
(8) Connect battery (-) negative cable to battery

negative post.

STEERING WHEEL

REMOVAL

NOTE: Before proceeding, review Warnings and
Cautions. (Refer to 19 - STEERING/COLUMN -
WARNING).

WARNING: WHEN AN UNDEPLOYED AIRBAG MOD-
ULE IS TO BE REMOVED FROM THE STEERING
WHEEL,

FIRST

DISCONNECT

THE

BATTERY

GROUND CABLE AND ISOLATE IT. ALLOW THE
SYSTEM CAPACITOR TO DISCHARGE FOR A MINI-
MUM OF TWO MINUTES, THEN BEGIN THE AIRBAG
REMOVAL.

(1) Disconnect negative (-) cable from battery and

isolate it.

(2) Remove three screws securing driver airbag to

steering wheel (Fig. 21).

(3) Tip driver airbag outward, then disconnect two

squib wiring connectors and horn wiring connector.
Remove driver airbag.

(4) Remove squib wiring routing clips from steer-

ing wheel (Fig. 21).

(5) Place front wheels of vehicle in STRAIGHT-

AHEAD position.

(6) Remove ignition key from ignition key cylinder.
(7) Holding steering wheel firmly in place, remove

steering wheel retaining bolt from steering column
shaft in center of steering wheel (Fig. 22).

CAUTION: When installing a wheel puller on the
steering wheel, be sure the puller bolts are fully
seated in the threaded holes on the steering wheel.
If the bolts are not fully seated in the threaded
holes, the threads may be stripped out of the steer-
ing wheel when attempting to remove the steering
wheel. Take care not to over-thread the puller bolts
such that they contact the clockspring possibly
damaging it.
Also, threading the retaining bolt back in the end of
the shaft until approximately 13 mm (0.5 in.) of
thread is showing between the wheel and the head
of the bolt allows a safe reaction surface for the
puller to work against.

(8) Thread wheel retaining bolt back into end of

steering shaft until approximately 13 mm (0.5 in.) of
thread is showing between wheel and head of bolt.

(9) Install steering wheel puller on steering wheel.

CAUTION: Do not bump or hammer on steering
wheel or steering column shaft when removing
steering wheel from steering column.

(10) While

holding

steering

wheel

firmly

in

STRAIGHT-AHEAD position, remove steering wheel

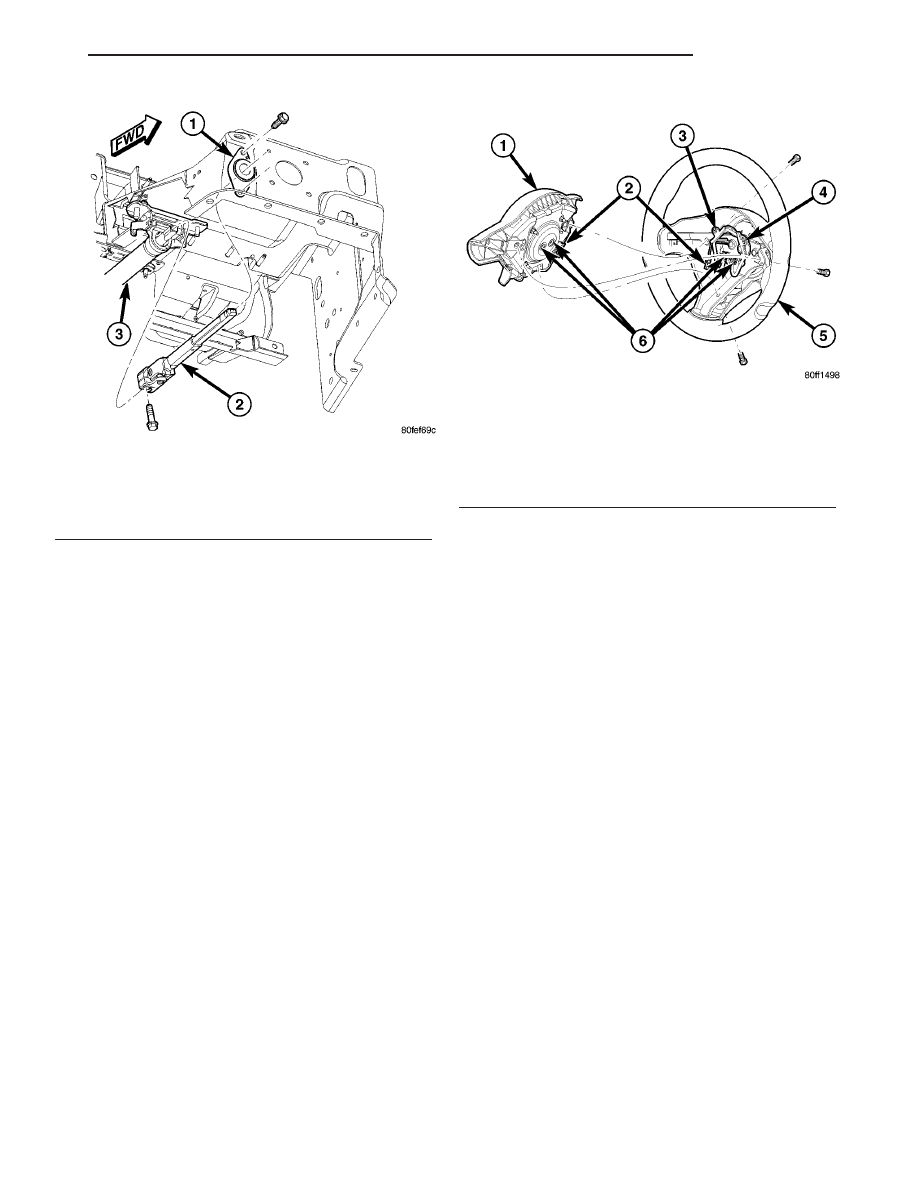

Fig. 20 Steering Column Intermediate Shaft

Extension

1 - BEARING
2 - INTERMEDIATE SHAFT EXTENSION
3 - STEERING COLUMN

Fig. 21 Airbag Mounting To Steering Wheel

1 - DRIVER AIRBAG
2 - HORN WIRING CONNECTION
3 - LEFT WIRING CLIP
4 - RIGHT WIRING CLIP
5 - STEERING WHEEL
6 - SQUIB WIRING CONNECTION

ZB

COLUMN

19 - 19

INTERMEDIATE SHAFT - EXTENSION (Continued)
