Dodge Viper SRT-10 (ZB). Manual - part 170

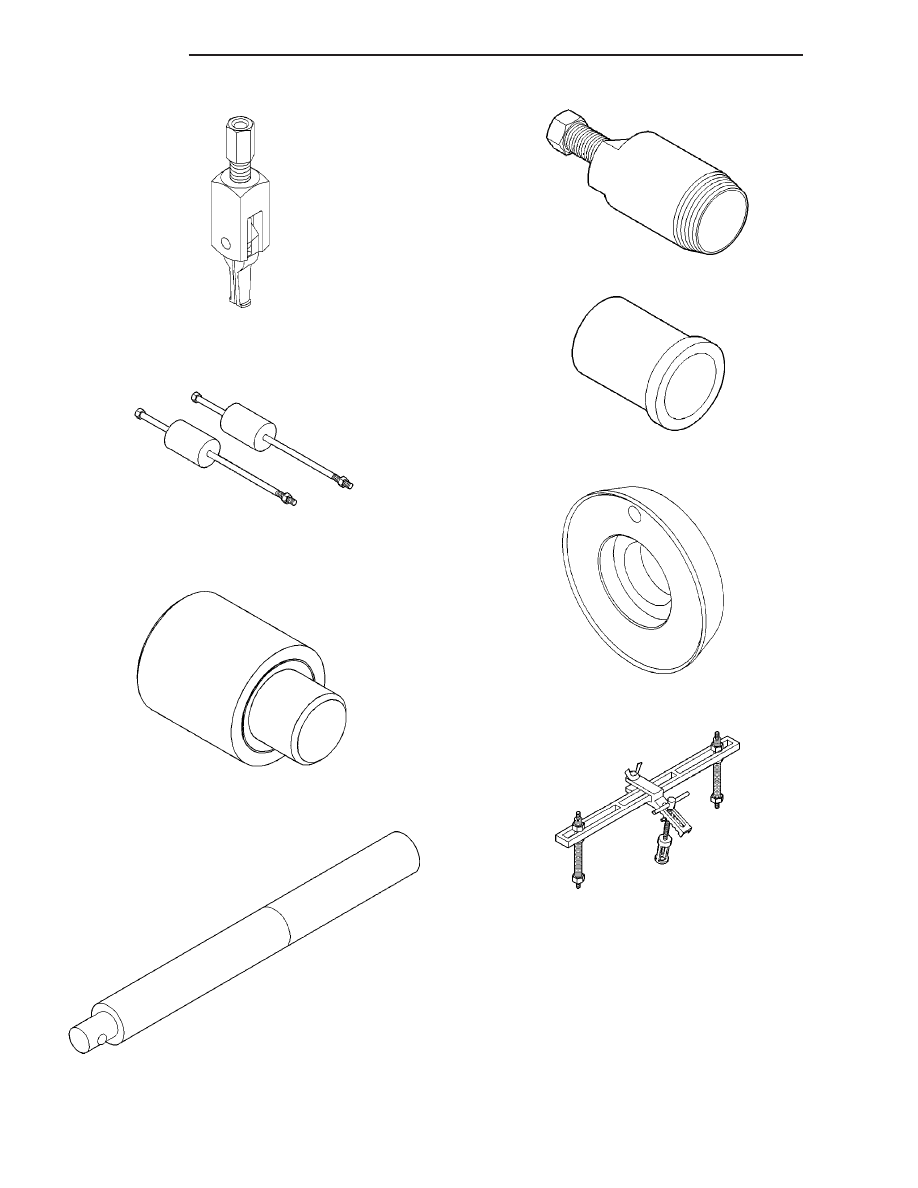

Bearing/Seal Remover Adapter - 8990

Puller, Slide Hammer C-3752

Crankshaft Pilot Bearing Installer 9058

Driver Handle C-4171

Front Crankshaft Seal Remover C-4679A

Front Crankshaft Seal Installer MD-998306

Rear Crankshaft Seal Installation Guide 9060

Valve Spring Compressor MD998772A

9 - 22

ENGINE

ZB

ENGINE - 8.3L (Continued)

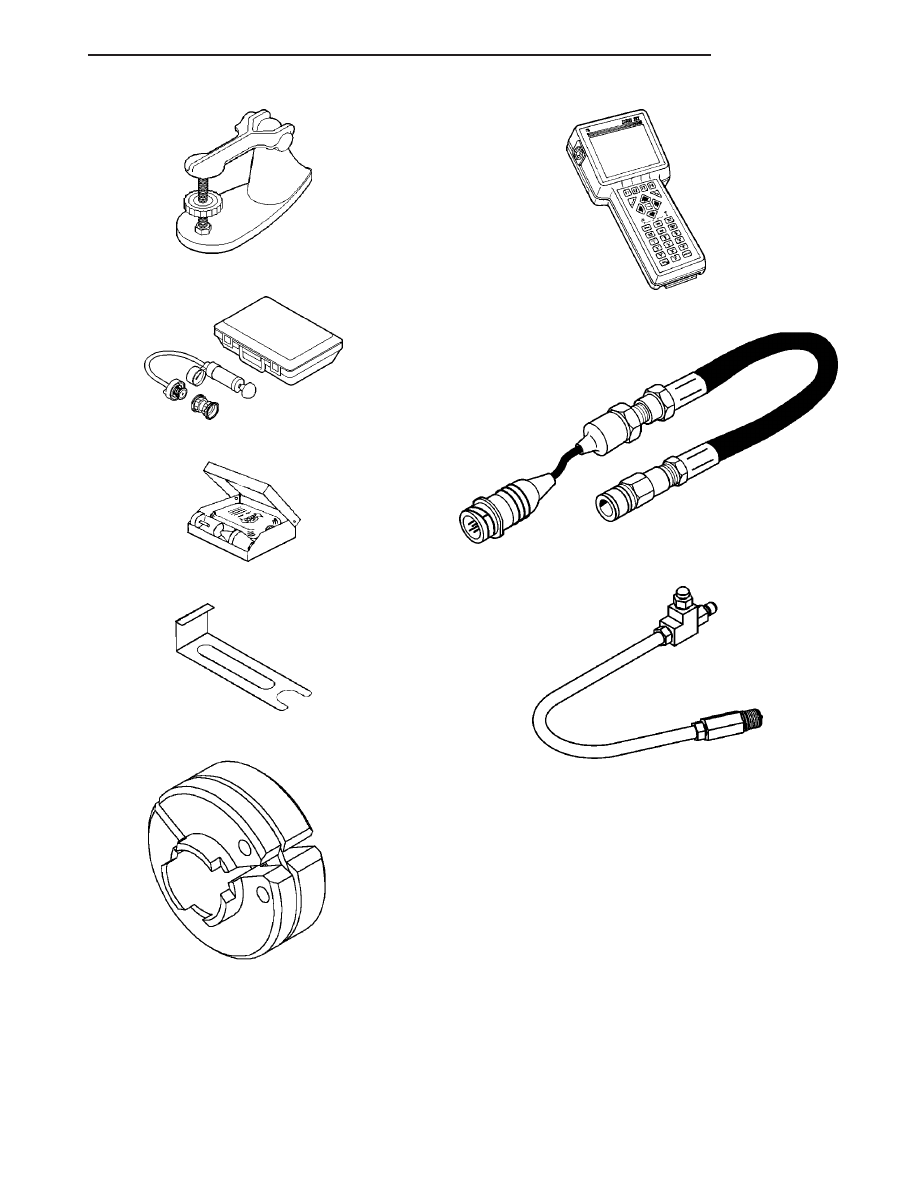

Valve Spring Tester C-647

Pressure Tester Kit 7700

Bloc–Chek–Kit C-3685–A

Clutch Hydraulic Line Disconnect Tool 6638A

Disconnect Tool 9005

DRB III

T

with PEP Module – OT-CH6010A

Pressure Transducer OT-CH7059

Adaptor 8116

ZB

ENGINE

9 - 23

ENGINE - 8.3L (Continued)

AIR CLEANER ELEMENT

REMOVAL

The air intake system does not preheat ambient

air. The majority of the inlet air is directed into the
air cleaner front housing from the hood mounted
duct. The incoming ambient air passes through two
filter elements in the air cleaner (Fig. 15). From the
filters, ambient air passes through the throttle body
into the intake manifold.

(1) Unscrew the air cleaner cover screws (Fig. 16)

and release the top of the air cleaner assembly.

(2) Pull the air filter element up and off of the noz-

zle assembly (Fig. 17), the assembly is held in by the
lips in the housing (Fig. 18) for the filter element.

INSTALLATION

(1) Install the air filter element to the nozzle

assembly (Fig. 17), the assembly is held in place by
the lips in the housing (Fig. 18) for the filter element.

(2) Install the top of the air cleaner assembly.
(3) Install air cleaner cover screws (Fig. 16).

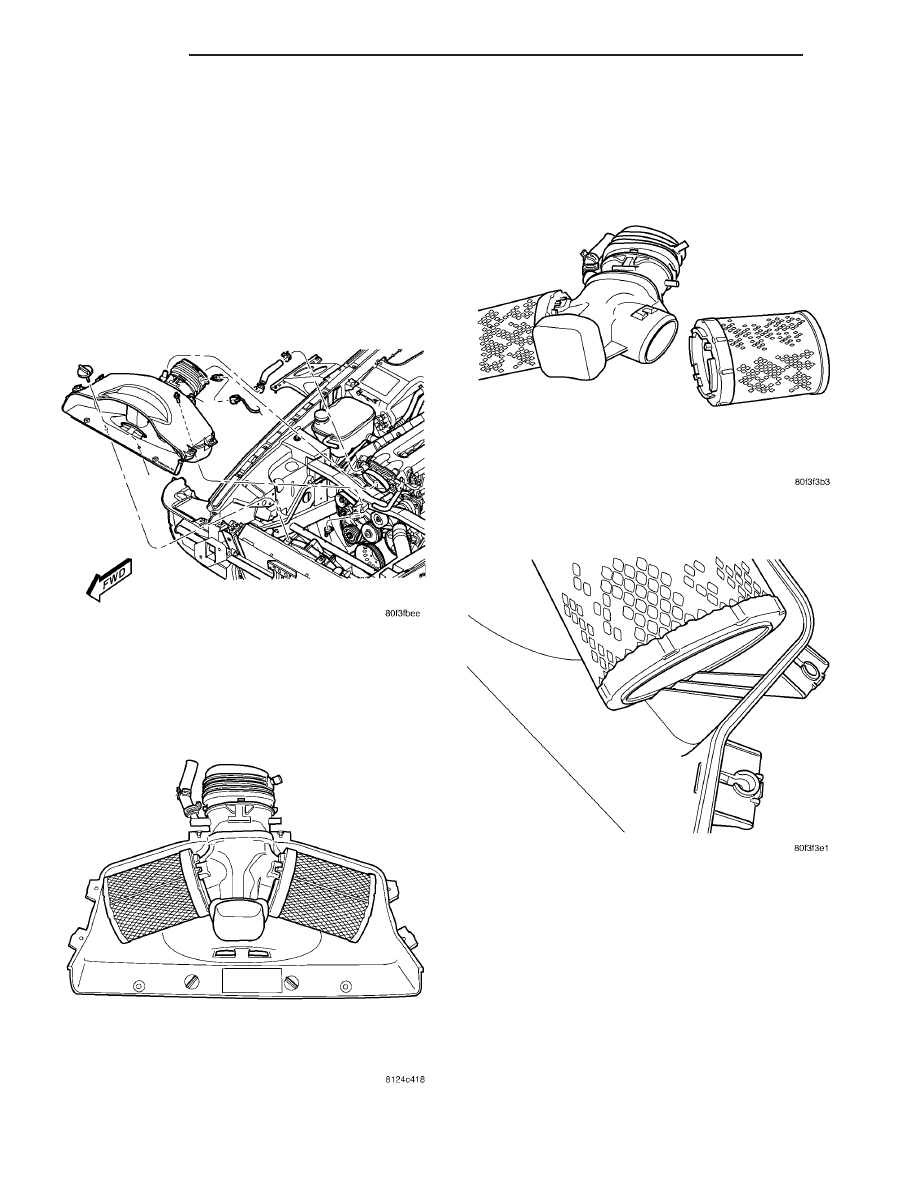

Fig. 15 Air Cleaner Assembly

Fig. 16 Air Cleaner Cover

Fig. 17 Air Cleaner Element

Fig. 18 Housing Lip

9 - 24

ENGINE

ZB

AIR CLEANER HOUSING

REMOVAL

The air intake system does not preheat ambient

air. The majority of the inlet air is directed into the
air cleaner front housing from the hood duct (Fig.
19). The incoming ambient air passes through two fil-
ter elements in the air cleaner. From the filters,
ambient air passes through the throttle body into the
intake manifold.

(1) Disconnect the negative battery cable.
(2) Loosen the air cleaner hose clamp at the throt-

tle body.

(3) Disconnect the idle air control hose and make

up air hose from the air cleaner assembly.

(4) Disconnect the intake air temperature sensor

electrical connector.

(5) Unscrew the rear lower fastener (Fig. 20).
(6) Remove the 2 front mounting screws (Fig. 21).
(7) Remove air cleaner assembly.

INSTALLATION

(1) Install the air cleaner assembly and hose to the

throttle body.

(2) Connect the intake air temperature sensor elec-

trical connector.

(3) Connect idle air control motor air tube to the

air cleaner.

(4) Make sure that the lower mounting stud is in

the bracket.

(5) Tighten the rear lower fastener (Fig. 20).
(6) Install the 2 front mounting screws (Fig. 21).
(7) Tighten the air cleaner hose clamp at the throt-

tle body.

(8) Connect the negative battery cable.

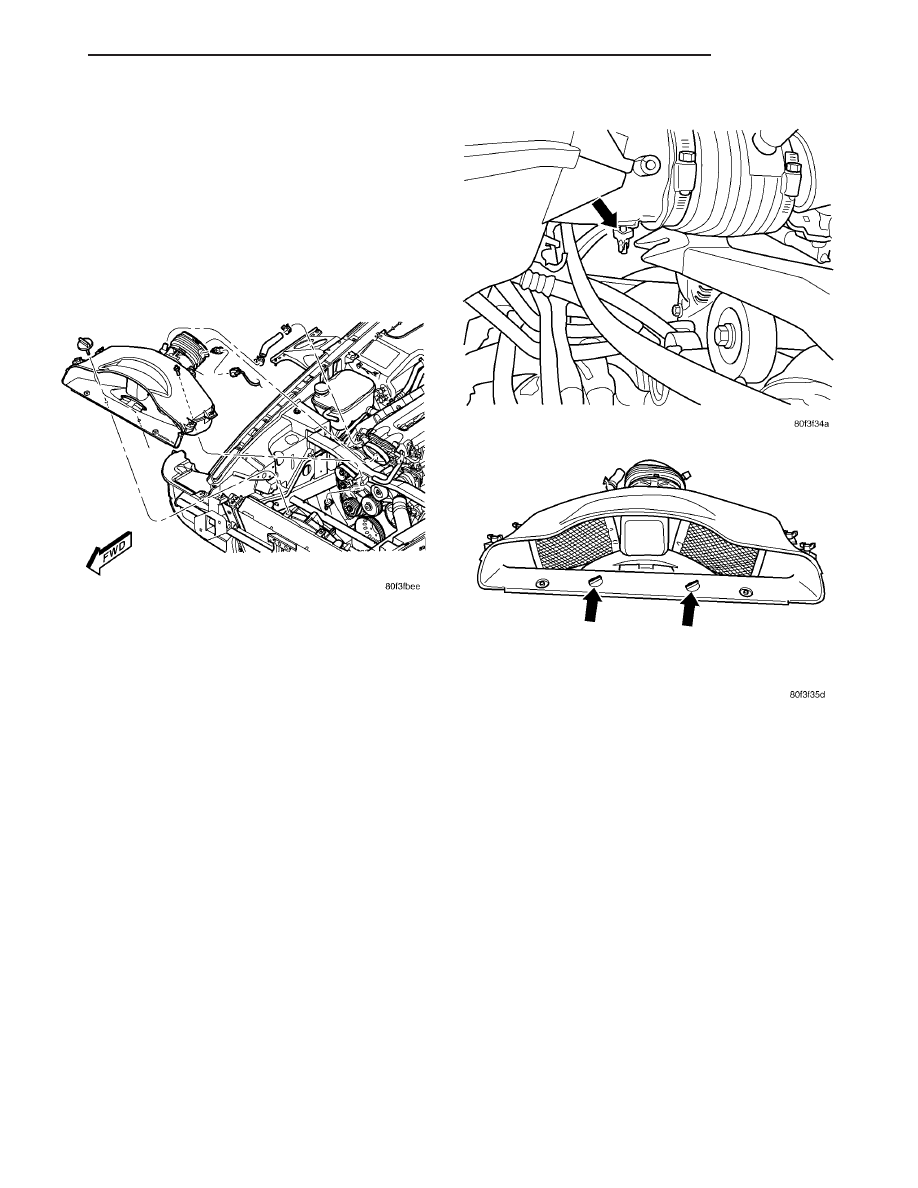

Fig. 19 Air Cleaner Assembly

Fig. 20 Lower Mounting Stud

Fig. 21 Front Mounting Screws

ZB

ENGINE

9 - 25
