Dodge Viper SRT-10 (ZB). Manual - part 152

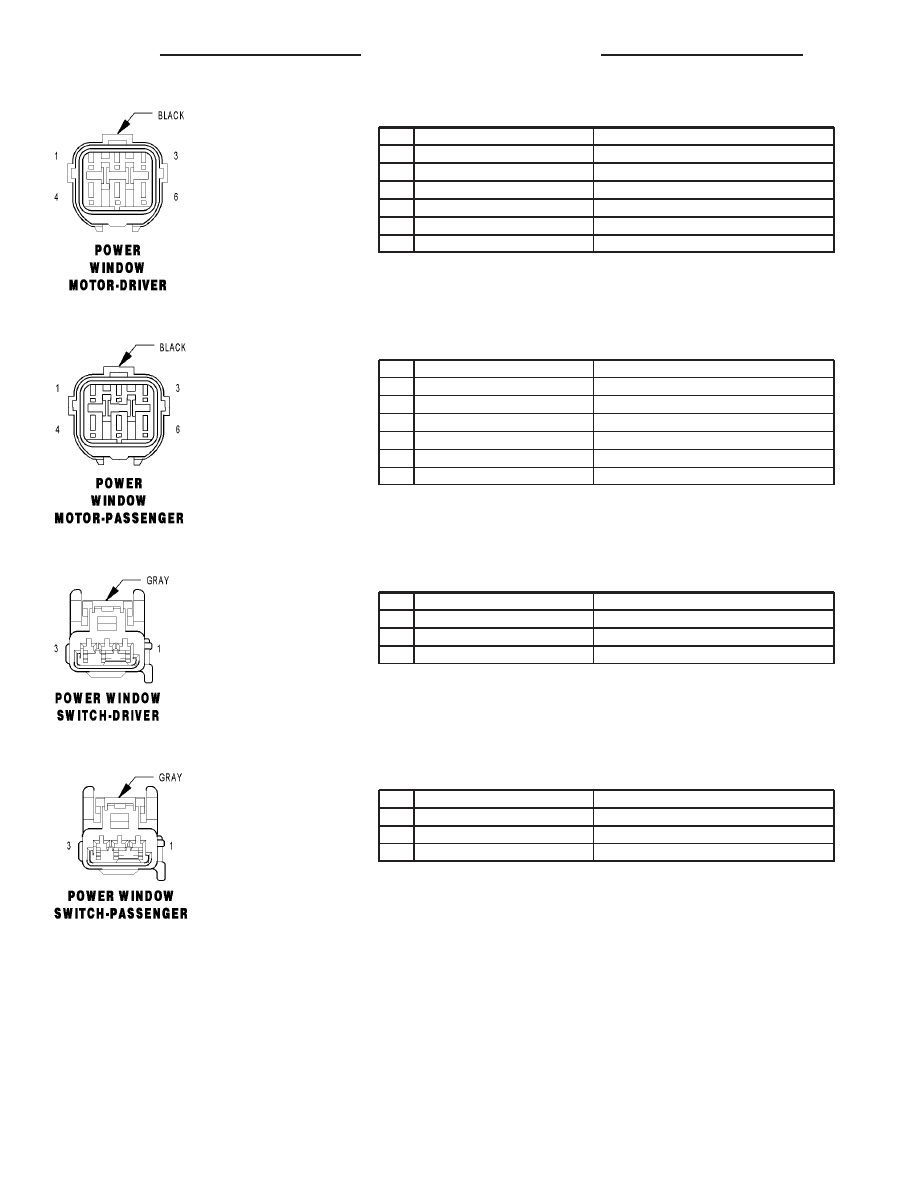

POWER WINDOW MOTOR-DRIVER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20YL/VT

IOD-B(+)

2

Q301 20WT

DRIVER WINDOW HALL SIGNAL

3

Z1 20BK

GROUND

4

Q21 18OR/WT

DRIVER WINDOW DOWN DRIVER

5

Q11 18OR/DB

DRIVER WINDOW UP DRIVER

6

-

-

POWER WINDOW MOTOR-PASSENGER - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20YL/VT

IOD-B(+)

2

Q302 20OR/LG

PASSENGER WINDOW HALL SIGNAL

3

Z1 20BK

GROUND

4

Q122 14OR/YL

PASSENGER WINDOW DOWN RELAY OUTPUT

5

Q112 14OR/BR

PASSENGER WINDOW UP RELAY OUTPUT

6

-

-

POWER WINDOW SWITCH-DRIVER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F71 20PK/TN

IGNITION FEED

2

G910 20VT/BR

DRIVER WINDOW SWITCH RETURN

3

Q1 20TN/LG

DRIVER WINDOW SWITCH MUX

POWER WINDOW SWITCH-PASSENGER - GRAY 3 WAY

CAV

CIRCUIT

FUNCTION

1

F71 20PK/TN

IGNITION FEED

2

Q901 20OR/VT

PASSENGER WINDOW SWITCH RETURN

3

Q3 20OR/TN

PASSENGER WINDOW SWITCH MUX

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

ZB

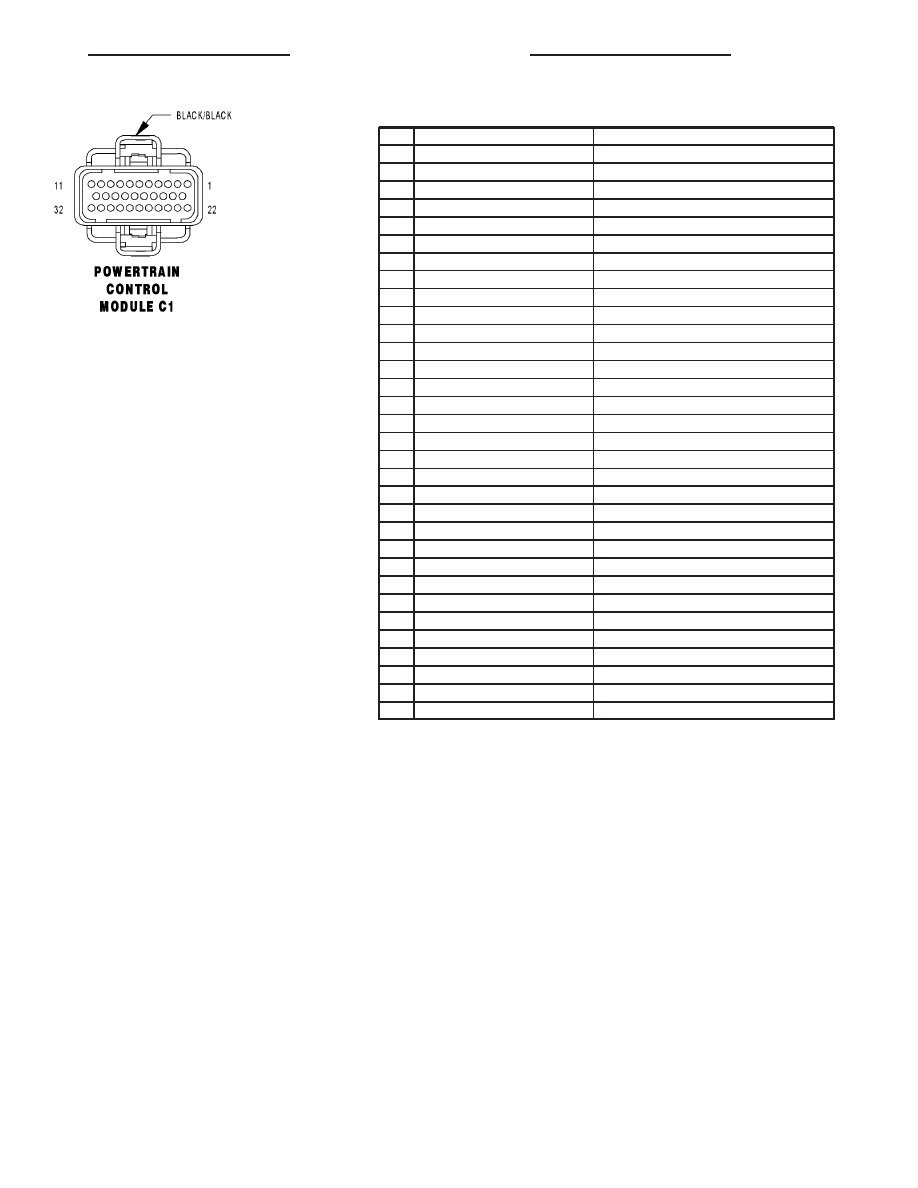

POWERTRAIN CONTROL MODULE C1 - BLACK/BLACK 32 WAY

CAV

CIRCUIT

FUNCTION

1

K32 18DB/WT

IGNITION COIL NO. 4 DRIVER

2

F202 18PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

K18 18DB/OR

IGNITION COIL NO. 3 DRIVER

4

K900 18DB/DG

SENSOR GROUND

5

K134 18DB/YL

IGNITION COIL NO. 5 DRIVER

6

-

-

7

K19 18DG/DB

IGNITION COIL NO. 1 DRIVER

8

K24 18BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL

9

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

10

K39 18VT/LG

IDLE AIR CONTROL NO. 3 DRIVER

11

K60 18VT/DG

IDLE AIR CONTROL NO. 2 DRIVER

12

-

-

13

-

-

14

-

-

15

K21 18LG/DB

INTAKE AIR TEMPERATURE SENSOR SIGNAL

16

K2 18VT/OR

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

17

F855 18PK/YL

5V SUPPLY

18

K44 18DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

19

K59 18BR/DG

IDLE AIR CONTROL NO. 4 DRIVER

20

K40 18BR/LG

IDLE AIR CONTROL NO. 1 DRIVER

21

-

-

22

A14 16RD/YL

FUSED B(+)

23

K22 18BR/OR

THROTTLE POSITION SENSOR SIGNAL

24

K41 18DB/LB

OXYGEN SENSOR 1/1 SIGNAL

25

K141 18TN/WT

OXYGEN SENSOR 1/2 SIGNAL

26

K43 18DB/LG

OXYGEN SENSOR 2/1 SIGNAL

27

K1 18VT/BR

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

28

-

-

29

K243 18BR

OXYGEN SENSOR 2/2 SIGNAL

30

-

-

31

Z12 16BK/OR

GROUND

32

Z12 16BK/TN

GROUND

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

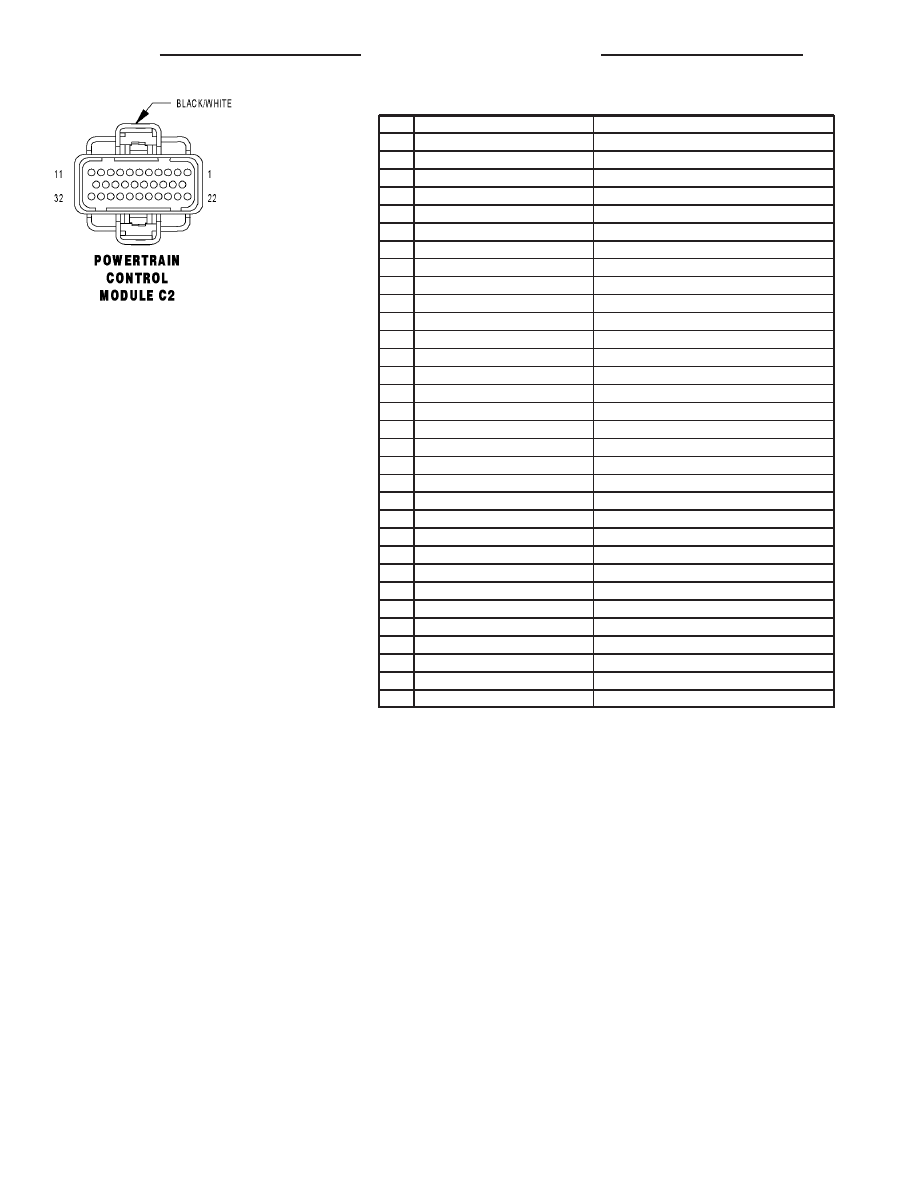

POWERTRAIN CONTROL MODULE C2 - BLACK/WHITE 32 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K26 18BR/OR

FUEL INJECTOR NO. 7 DRIVER

3

K115 18BR

FUEL INJECTOR NO. 9 DRIVER

4

K11 18BR/YL

FUEL INJECTOR NO. 1 DRIVER

5

K13 18BR/DG

FUEL INJECTOR NO. 3 DRIVER

6

K38 18BR/OR

FUEL INJECTOR NO. 5 DRIVER

7

-

-

8

-

-

9

-

-

10

K20 18BR/GY

GENERATOR FIELD DRIVER

11

-

-

12

K58 18BR/VT

FUEL INJECTOR NO. 6 DRIVER

13

K28 18BR/LB

FUEL INJECTOR NO. 8 DRIVER

14

K116 18BR/LG

FUEL INJECTOR NO. 10 DRIVER

15

K12 18BR/DB

FUEL INJECTOR NO. 2 DRIVER

16

K14 18BR/TN

FUEL INJECTOR NO. 4 DRIVER

17

C240 18LB/TN

HYDRAULIC COOLING FAN CONTROL

18

-

-

19

C18 18LB/BR

A/C PRESSURE SIGNAL

20

-

-

21

K136 18LB/BK

REVERSE LOCK-OUT SOLENOID CONTROL

22

-

-

23

G6 18VT/GY

OIL PRESSURE SENSOR SIGNAL

24

-

-

25

-

-

26

-

-

27

G7 18VT/OR

VEHICLE SPEED SENSOR SIGNAL

28

-

-

29

G24 18VT/BR

OIL TEMPERATURE SENSOR SIGNAL

30

-

-

31

F888 18BR/PK

5V SUPPLY

32

-

-

8W - 80 - 56

8W-80 CONNECTOR PIN-OUTS

ZB

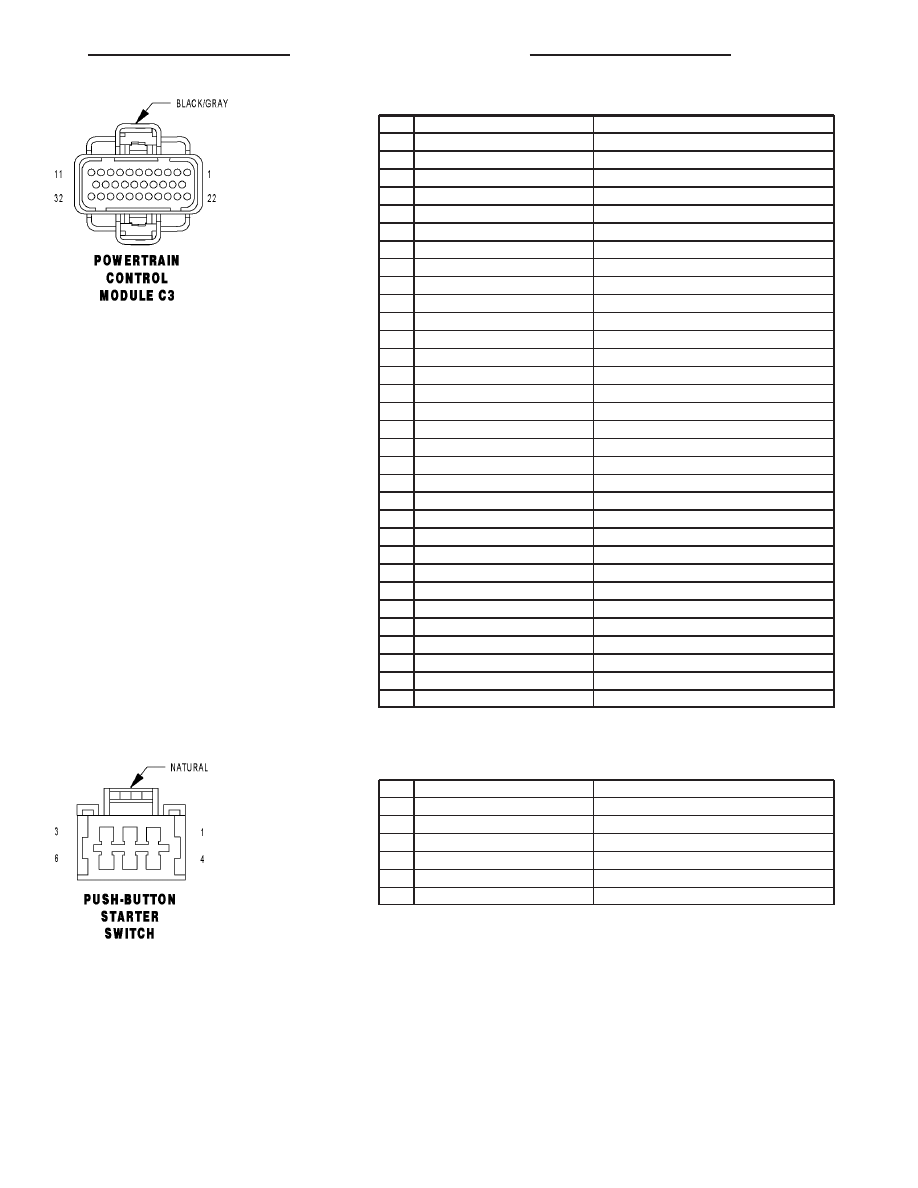

POWERTRAIN CONTROL MODULE C3 - BLACK/GRAY 32 WAY

CAV

CIRCUIT

FUNCTION

1

C13 18LB/OR

A/C CLUTCH RELAY CONTROL

2

-

-

3

K51 18BR/GY

AUTOMATIC SHUT DOWN RELAY CONTROL

4

-

-

5

-

-

6

K33 18DB/LG

SKIP SHIFT SOLENOID CONTROL

7

K42 18DB/YL

KNOCK SENSOR NO. 1 SIGNAL

8

K79 18BR/LB

OXYGEN SENSOR 1/1 HEATER CONTROL

9

K127 18BR/OR

OXYGEN SENSOR HEATER RELAY CONTROL

10

K106 18VT/YL

LEAK DETECTION PUMP SOLENOID CONTROL

11

-

-

12

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

13

-

-

14

K107 18VT/WT

LEAK DETECTION PUMP SWITCH SENSE

15

K25 18DB/VT

BATTERY TEMPERATURE SENSOR SIGNAL

16

K80 18BR/TN

OXYGEN SENSOR 2/1 HEATER CONTROL

17

K90 18LB/TN

STARTER MOTOR RELAY CONTROL

18

K242 18BR/YL

KNOCK SENSOR NO. 2 SIGNAL

19

K31 18BR

FUEL PUMP RELAY CONTROL

20

K52 18DB/WT

EVAP/PURGE SOLENOID CONTROL

21

-

-

22

C20 18DB/OR

A/C SWITCH SENSE

23

-

-

24

K29 18WT

BRAKE LAMP SWITCH SENSE

25

K125 18BR/DG

GENERATOR SOURCE

26

-

-

27

D21 18WT/BR

SCI TRANSMIT

28

-

-

29

D20 18WT/LG

SCI RECEIVE

30

D25 18WT/VT

PCI BUS

31

-

-

32

-

-

PUSH-BUTTON STARTER SWITCH - NATURAL 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

G5 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

3

T141 20YL/OR

STARTER SWITCH SENSE

4

-

-

5

-

-

6

-

-

ZB

8W-80 CONNECTOR PIN-OUTS
