Dodge Viper SRT-10 (ZB). Manual - part 148

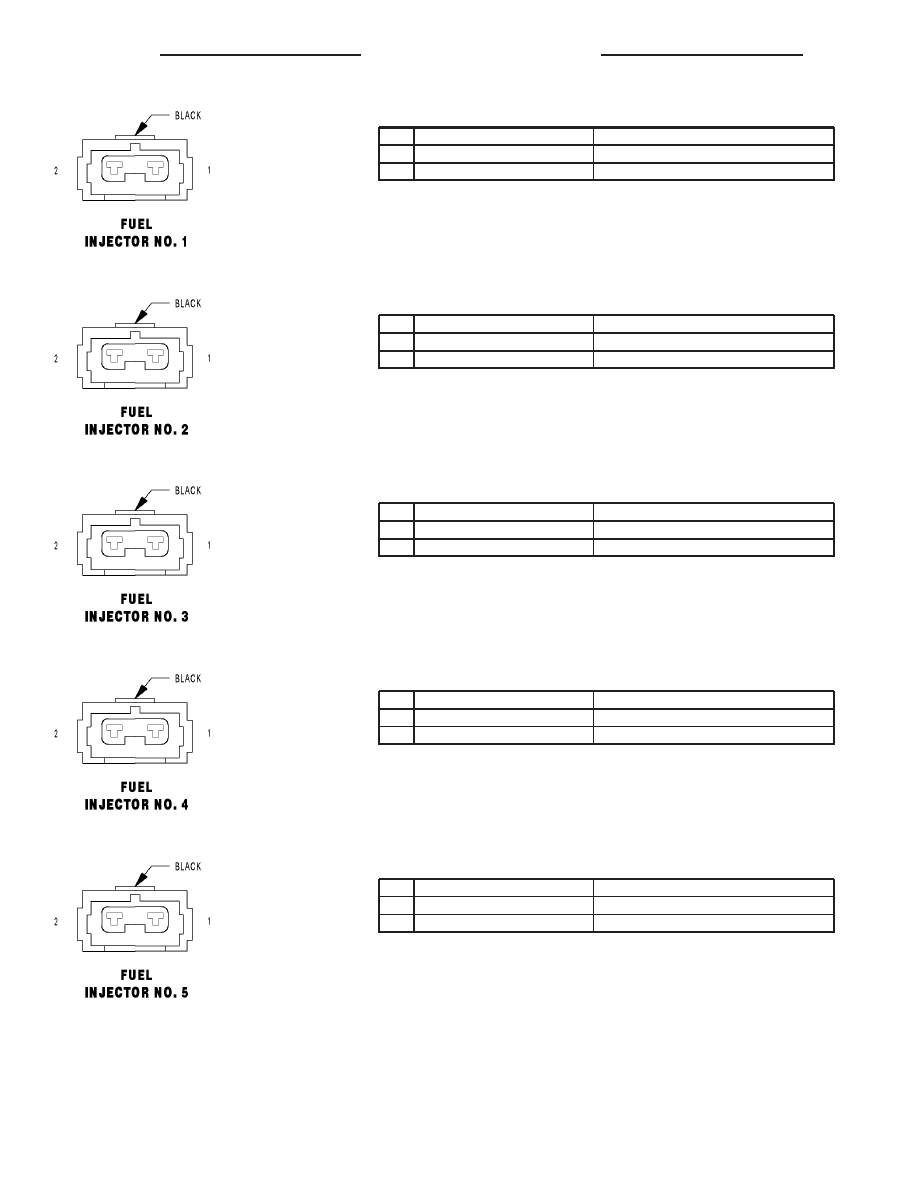

FUEL INJECTOR NO. 1 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18BR/YL

FUEL INJECTOR NO. 1 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 2 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18BR/DB

FUEL INJECTOR NO. 2 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18BR/DG

FUEL INJECTOR NO. 3 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 4 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18BR/TN

FUEL INJECTOR NO. 4 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 5 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K38 18BR/OR

FUEL INJECTOR NO. 5 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

8W - 80 - 38

8W-80 CONNECTOR PIN-OUTS

ZB

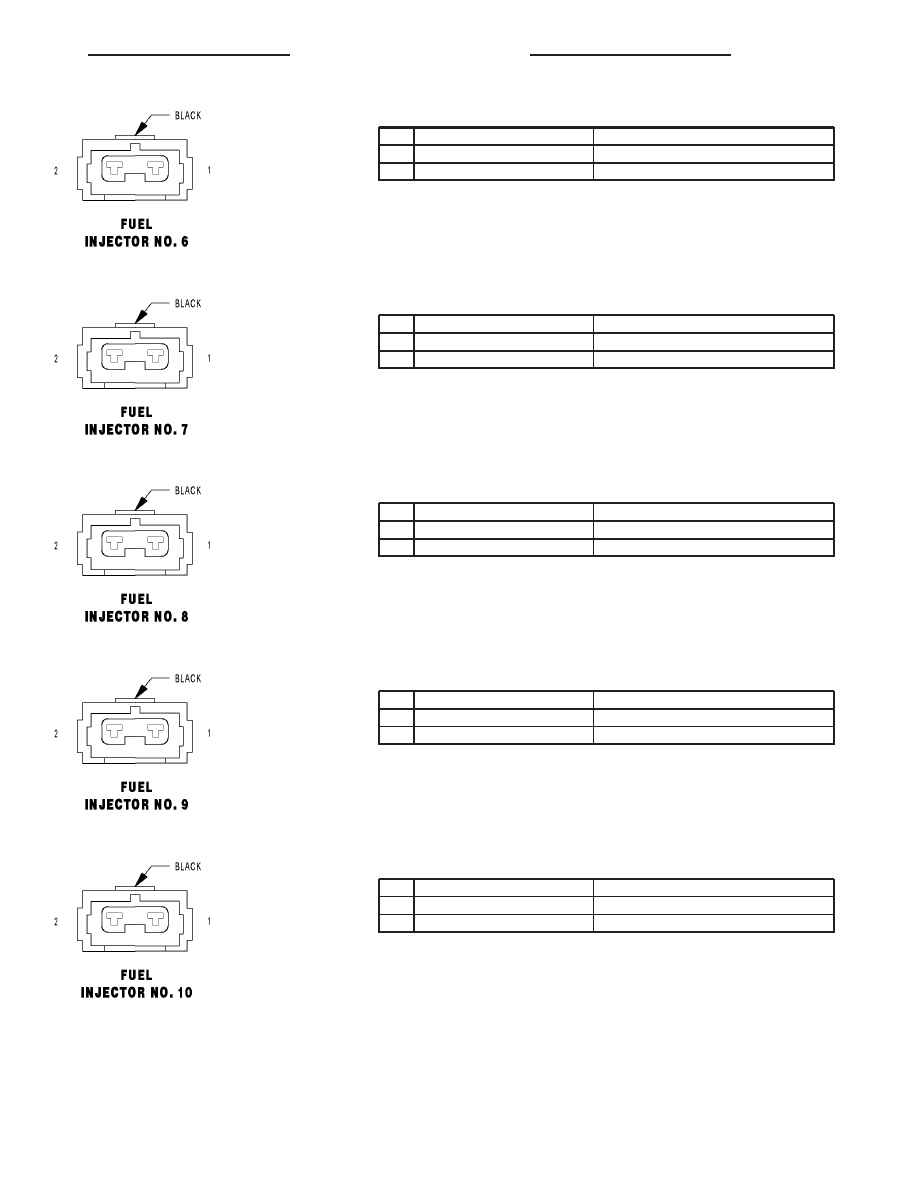

FUEL INJECTOR NO. 6 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K58 18BR/VT

FUEL INJECTOR NO. 6 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 7 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K26 18BR/OR

FUEL INJECTOR NO. 7 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 8 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K28 18BR/LB

FUEL INJECTOR NO. 8 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 9 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K115 18BR

FUEL INJECTOR NO. 9 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 10 - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K116 18BR/LG

FUEL INJECTOR NO. 10 DRIVER

2

K342 16BR/WT

AUTOMATIC SHUT DOWN RELAY OUTPUT

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 39

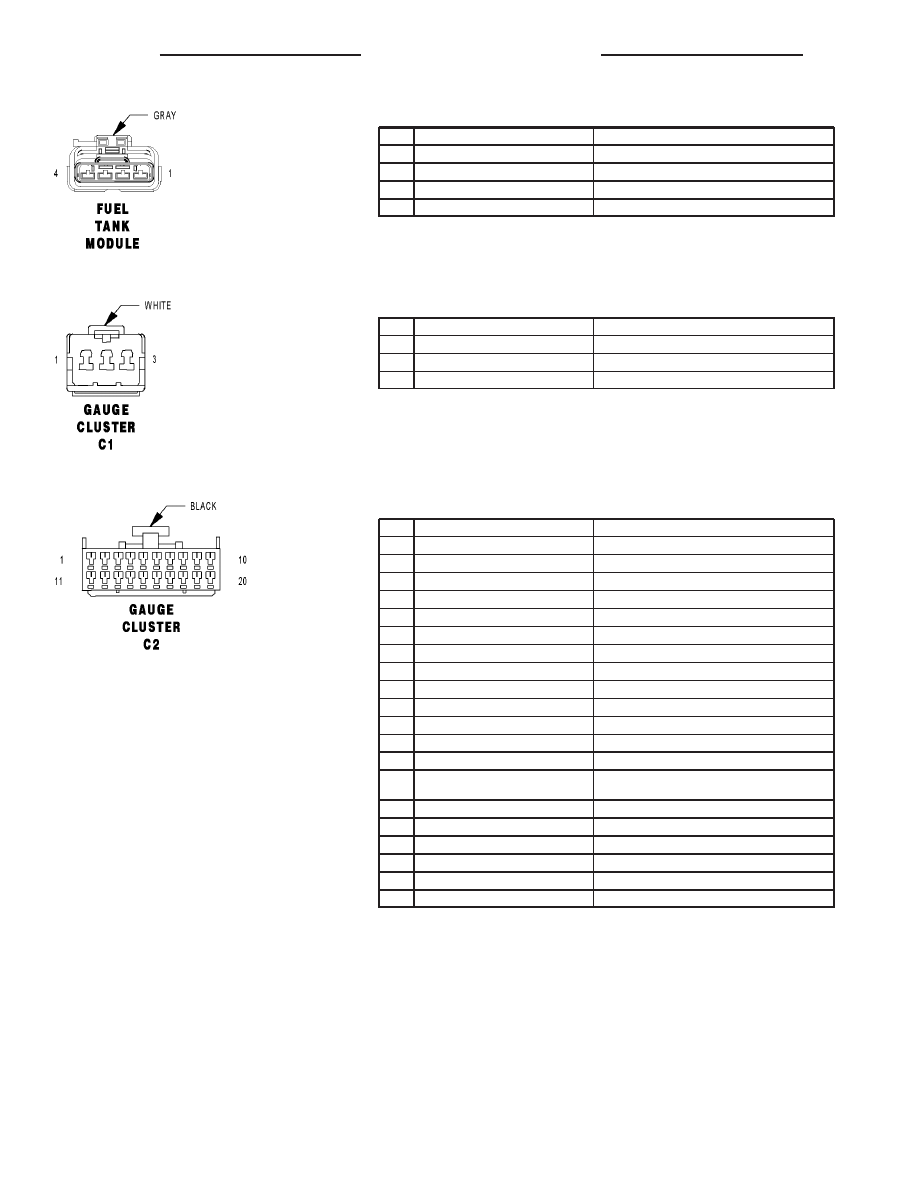

FUEL TANK MODULE - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

Z2 20BK/LG

GROUND

3

G4 20LB/VT

FUEL LEVEL SENSOR SIGNAL

4

A141 16RD

FUEL PUMP RELAY OUTPUT

GAUGE CLUSTER C1 - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

R166 20LG/TN

PASSENGER AIRBAG INDICATOR DRIVER

2

-

-

3

G5 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

GAUGE CLUSTER C2 - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

E14 20OR/TN

PANEL LAMPS DRIVER

2

-

-

3

Z1 18BK

GROUND

4

G132 20VT/DG

VOLTMETER SIGNAL

5

G133 20VT

VOLTMETER RETURN

6

G913 20VT/OR

GAUGE COMMON 2

7

G130 20VT/LG

COOLANT TEMPERATURE GAUGE SIGNAL

8

G131 20LG/VT

COOLANT TEMPERATURE GAUGE RETURN

9

G127 20VT/DB

OIL TEMPERATURE GAUGE SIGNAL

10

G128 20DB/VT

OIL TEMPERATURE GAUGE RETURN

11

G5 20OR

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

G6 20VT/GY

OIL PRESSURE WARNING INDICATOR DRIVER

13

G129 20VT/YL

OIL TEMPERATURE WARNING INDICATOR DRIVER

14

G2 20BR/WT

COOLANT TEMPERATURE WARNING INDICATOR
DRIVER

15

G12 20VT/BR

CHARGING SYSTEM WARNING INDICATOR DRIVER

16

G134 20GY/VT

GAUGE CLUSTER RETURN

17

G124 20VT/LB

GAUGE CLUSTER DRIVER

18

G126 20LB/VT

OIL PRESSURE GAUGE RETURN

19

G125 20VT/WT

OIL PRESSURE GAUGE SIGNAL

20

G911 20VT/TN

GAUGE COMMON 1

8W - 80 - 40

8W-80 CONNECTOR PIN-OUTS

ZB

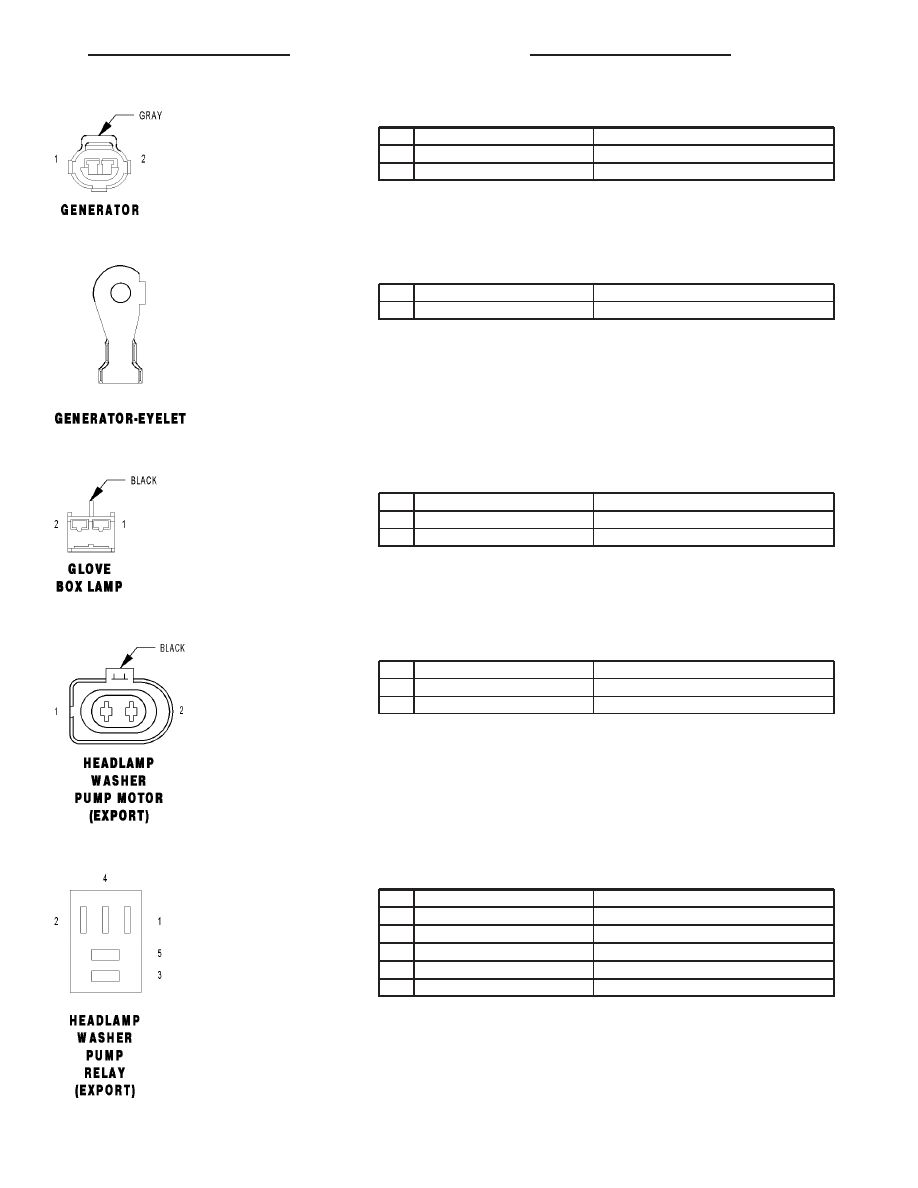

GENERATOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18BR/DG

GENERATOR SOURCE

2

K20 18BR/GY

GENERATOR FIELD DRIVER

GENERATOR-EYELET - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A11 8LB

FUSED B(+)

GLOVE BOX LAMP - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

M28 20YL/TN

GLOVE BOX LAMP DRIVER

2

Z1 20BK

GROUND

HEADLAMP WASHER PUMP MOTOR (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 14BK

GROUND

2

J15 14TN

HEADLAMP WASHER PUMP RELAY OUTPUT

HEADLAMP WASHER PUMP RELAY (EXPORT) - 5 WAY

CAV

CIRCUIT

FUNCTION

1

J4 20RD

FUSED B(+)

2

J5 20DB

HEADLAMP WASHER PUMP RELAY CONTROL

3

J6 10RD

FUSED B(+)

4

-

-

5

J15 14TN

HEADLAMP WASHER PUMP RELAY OUTPUT

ZB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 41
