Dodge Viper SRT-10 (ZB). Manual - part 16

(6) Insert Spacer, Special Tool 6983, between lower

ball joint grease seal boot and lower control arm.
Push Spacer in until it surrounds ball joint stud. Use
care not to damage grease seal boot.

CAUTION: When releasing ball joint using Puller,
Special Tool C-4150A, use care not to pinch and
damage ball joint grease seal boot.

(7) Install

Puller,

Special

Tool

C-4150A,

over

Spacer and lower control arm as shown (Fig. 17).
Ball bearing in bolt of Special Tool C-4150A
must be centered in end of lower ball joint
stud.

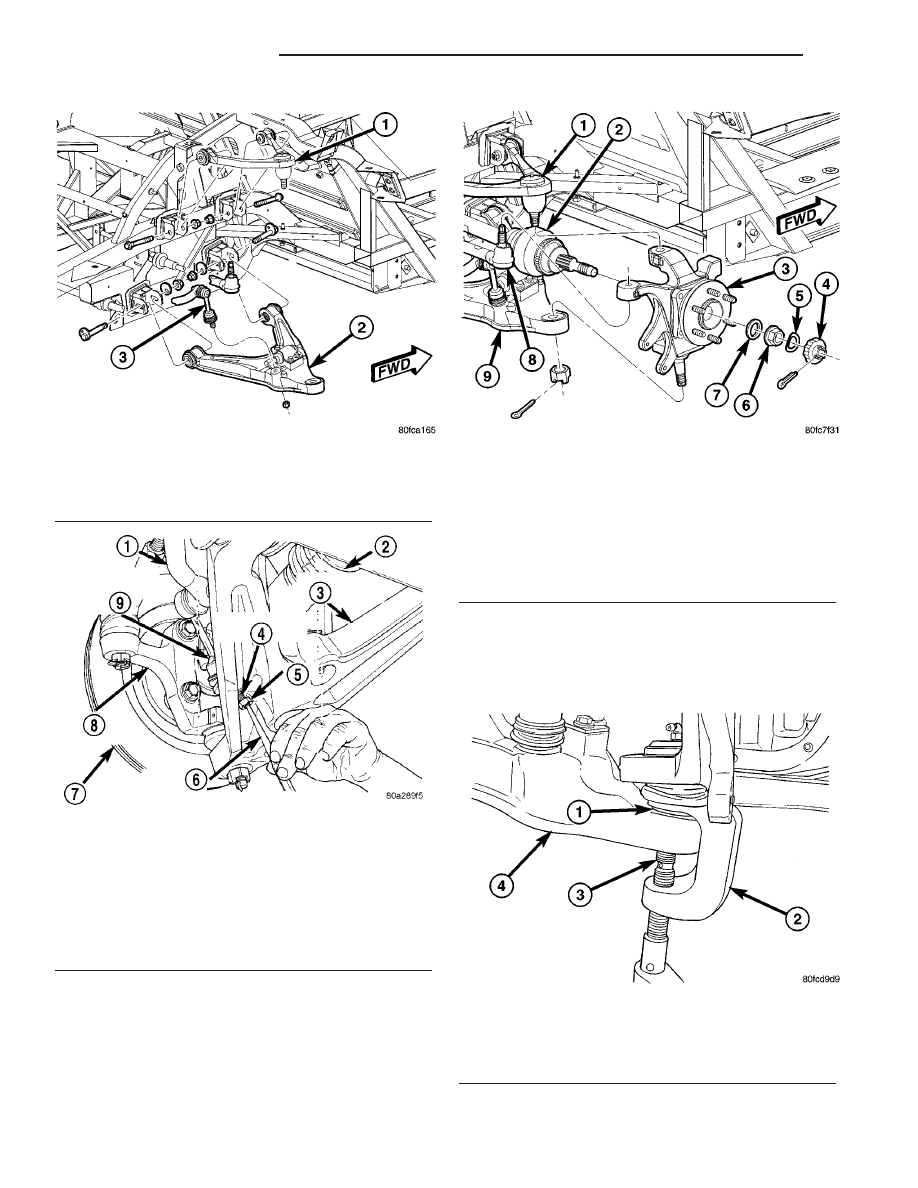

Fig. 14 Upper And Lower Control Arms

1 - UPPER CONTROL ARM
2 - LOWER CONTROL ARM
3 - STABILIZER LINK

Fig. 15 Stabilizer Link Removal

1 - STABILIZER BAR
2 - HALFSHAFT
3 - LOWER CONTROL ARM
4 - STABILIZER LINK STUD
5 - NUT
6 - CENTER PUNCH
7 - BRAKE ROTOR
8 - KNUCKLE
9 - STABILIZER LINK

Fig. 16 Knuckle Mounting

1 - UPPER CONTROL ARM
2 - HALFSHAFT
3 - KNUCKLE (WITH HUB AND BEARING)
4 - NUT LOCK
5 - SPRING WASHER
6 - HUB NUT
7 - WASHER
8 - TOE LINK
9 - LOWER CONTROL ARM

Fig. 17 Puller And Spacer Positioned

1 - SPACER 6983
2 - PULLER C-4150A
3 - LOWER BALL JOINT STUD
4 - LOWER CONTROL ARM

2 - 38

REAR SUSPENSION

ZB

LOWER CONTROL ARM (Continued)

(8) Release lower ball joint from lower control arm

using Puller. Remove tools. Lift ball joint stud from
lower control arm.

(9) Remove nuts, cam bolts and washers fastening

lower control arm to frame (Fig. 14).

(10) Remove lower control arm.

DISASSEMBLY - ISOLATOR BUSHINGS

NOTE: The following procedure can be used for
either lower control arm isolator bushing.

CAUTION: Use a vise equipped with soft jaw caps
to protect the surface of the control arm from dam-
age.

(1) Clamp lower control arm securely in vise so

that bushing to be removed is closest to vise jaws
(Fig. 18).

NOTE: Before using Special Tool 6969B, lubricate
threads of Screw Assembly 6969-3 with appropriate
lubricant.

(2) Assemble

pieces

of

Remover,

Special

Tool

6969B, through bushing as shown (Fig. 19).

CAUTION: Do not use any type of impact wrench on
Special Tool 6969B. Use only hand tools.

(3) Hold Screw, Special Tool 6969-3, stationary

while rotating Nut, Special Tool 6969-4 clockwise.
This action will force isolator bushing out of control
arm, into Receiver, Special Tool 6969-2.

(4) Remove tools and bushing from arm. A small

portion of bushing rubber may come loose lodging
itself between Remover and control arm bushing
boar, causing some resistance during tool removal.

NOTE: For bushing installation, (Refer to 2 - SUS-
PENSION/REAR/LOWER CONTROL ARM - ASSEM-
BLY).

INSPECTION - LOWER CONTROL ARM

Inspect the lower control arm for the following:
• Inspect the control arm for any signs of damage

and cracks. If the control arm shows any sign of
damage or cracks, the control arm must be replaced.
Do not attempt to repair or straighten a broken or
bent lower control arm.

• Inspect both control arm isolator bushings for

severe deterioration. These bushings can be serviced
separately.

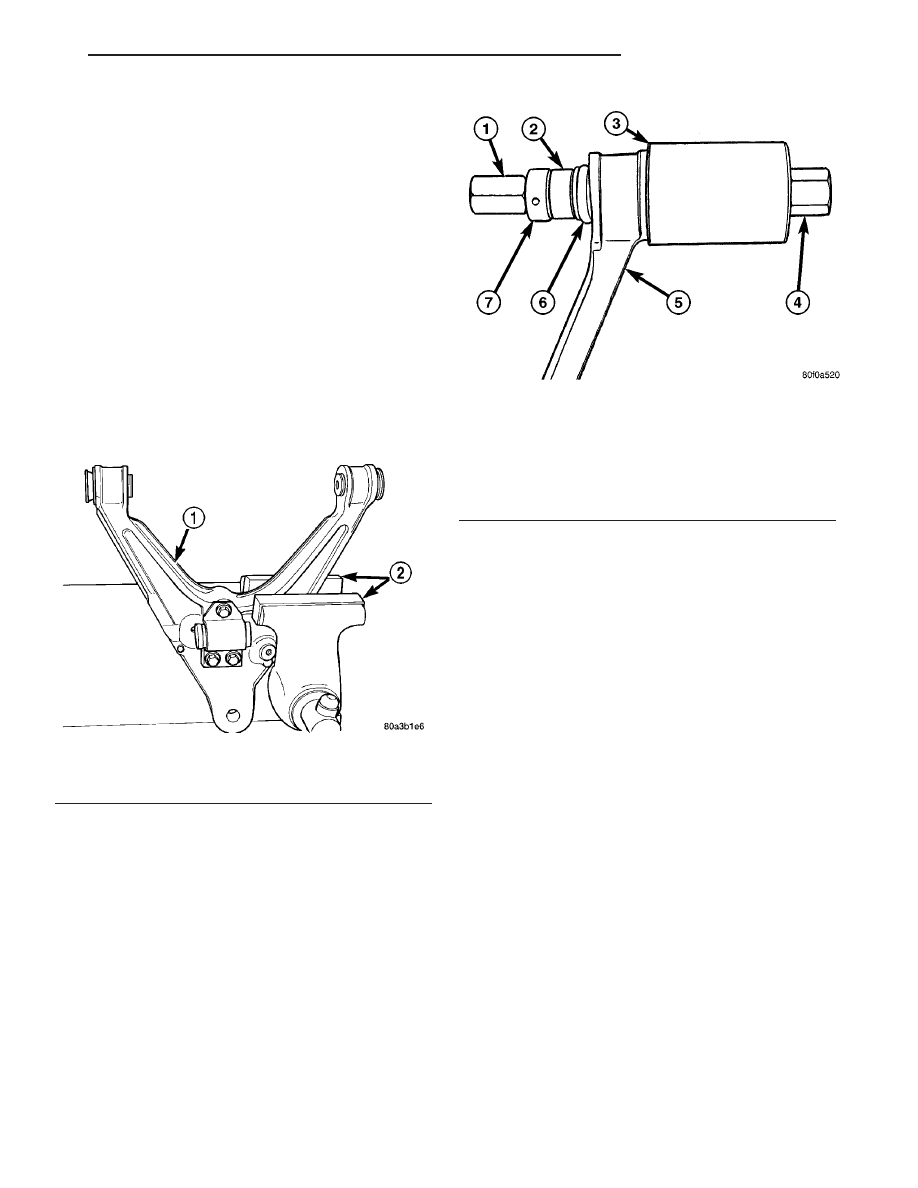

Fig. 18 Control Arm Mounted In Vise

1 - LOWER CONTROL ARM
2 - SOFT JAW VISE CAPS

Fig. 19 Tool 6969B Installed For Bushing Removal

1 - DOUBLE THREADED NUT 6969-4
2 - SPACER 6969-1
3 - RECEIVER 6969-2
4 - SCREW ASSEMBLY 6969-3
5 - CONTROL ARM
6 - BUSHING
7 - BEARING

ZB

REAR SUSPENSION

2 - 39

LOWER CONTROL ARM (Continued)

ASSEMBLY - ISOLATOR BUSHINGS

NOTE: The following procedure can be used for
either lower control arm isolator bushing.

(1) Squarely position isolator bushing into control

arm pivot end bore from outboard side.

NOTE: Before using Special Tool 6969B, lubricate
threads of Screw Assembly 6969-3 with appropriate
lubricant.

(2) Assemble

pieces

of

Remover,

Special

Tool

6969B, through bushing and arm as shown (Fig. 20).

CAUTION: Do not use any type of impact wrench on
Special Tool 6969B. Use only hand tools.

(3) Hold Screw, Special Tool 6969-3, stationary

while rotating Nut, Special Tool 6969-4 clockwise.
This action will draw isolator bushing into control
arm.

(4) Continue to rotate Nut until bushing metal

flange squarely contacts control arm. Do not over-
tighten Screw.

(5) Remove tools.
(6) Install lower control arm on vehicle. (Refer to 2

- SUSPENSION/REAR/LOWER CONTROL ARM -
INSTALLATION)

INSTALLATION

(1) Position lower control arm bushings into frame

brackets.

NOTE: When installing cam bolts and washers, be
sure holes in cams are located at 12 O’clock (Fig.
14).

(2) Install both lower control arm cam bolts as

shown (Fig. 14). Install cam washers and nuts. Do
not tighten at this time.

(3) Guide lower ball joint into lower control arm

and stabilizer link into mounting hole (Fig. 16) (Fig.
14).

(4) Install ball joint castle nut. Tighten lower ball

joint castle nut to 160 N·m (118 ft. lbs.) torque.

(5) Install cotter pin in end of lower ball joint stud

(Fig. 16).

(6) Install stabilizer link nut and tighten to 23

N·m (17 ft. lbs.) torque.

(7) Install bolt and nut mounting shock assembly

clevis bracket to isolator bushing on lower control
arm (Fig. 23). Do not tighten at this time.

(8) Install tire and wheel assembly (Refer to 22 -

TIRES/WHEELS - INSTALLATION). Progressively
tighten wheel mounting nuts in proper sequence to
122 N·m (90 ft. lbs.) torque.

(9) Lower vehicle.
(10) Position vehicle on alignment rack/drive-on

hoist.

(11) Set vehicle to design height. (Refer to 2 - SUS-

PENSION/WHEEL

ALIGNMENT

-

STANDARD

PROCEDURE

-

DESIGN

HEIGHT

MEASURE-

MENT)

(12) Tighten rear lower control arm cam bolt nuts

to 102 N·m (75 ft. lbs.) torque.

(13) Tighten shock assembly clevis bracket mount-

ing bolt to 190 N·m (140 ft. lbs.) torque.

(14) Perform wheel alignment. (Refer to 2 - SUS-

PENSION/WHEEL

ALIGNMENT

-

STANDARD

PROCEDURE)

(15) Road test vehicle to ensure proper operation.

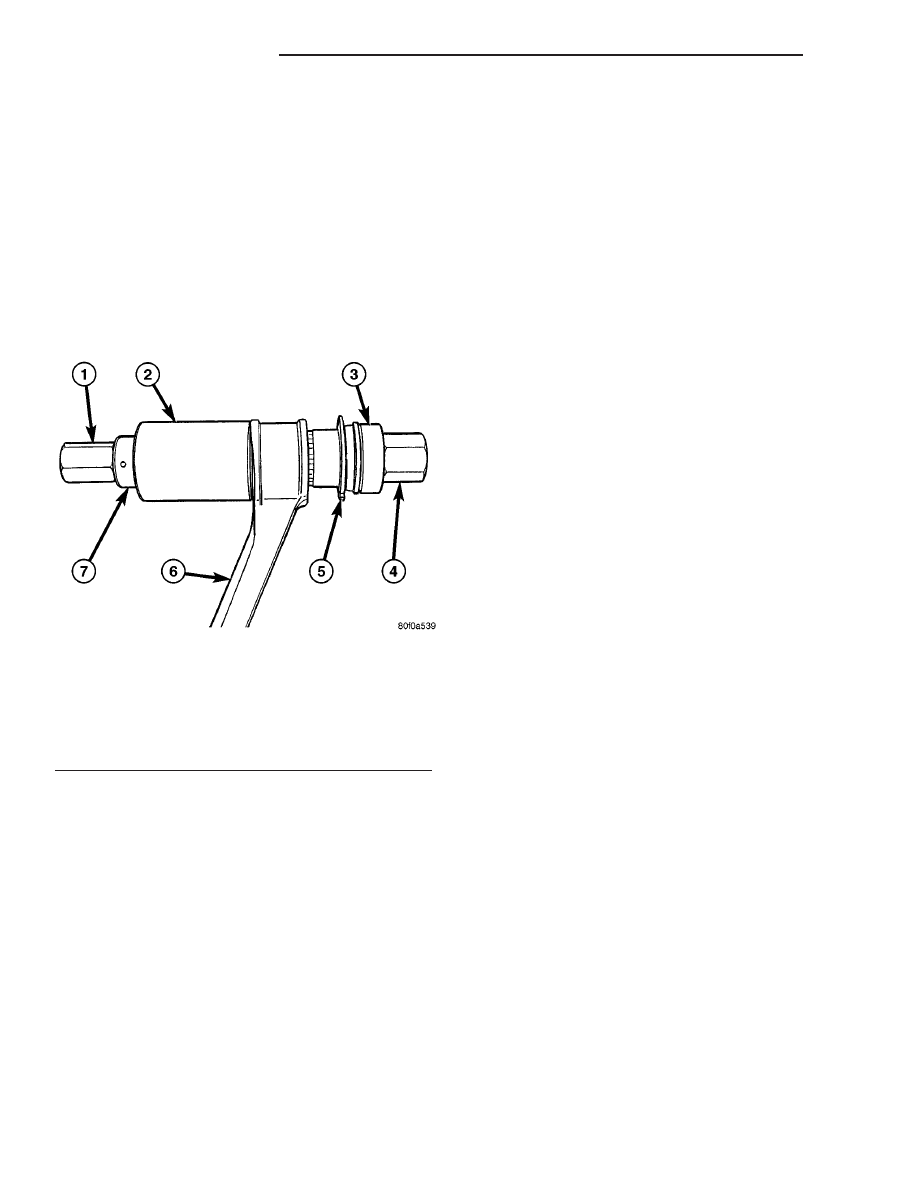

Fig. 20 Tool 6969B Installed For Bushing Installation

1 - DOUBLE THREADED NUT 6969-4
2 - CUP 6969-7
3 - INSTALLER 6969-8
4 - SCREW ASSEMBLY 6969-3
5 - NEW BUSHING
6 - CONTROL ARM
7 - BEARING

2 - 40

REAR SUSPENSION

ZB

LOWER CONTROL ARM (Continued)

SHOCK ASSEMBLY

REMOVAL

NOTE: Review all Warnings and Cautions. (Refer to
2 - SUSPENSION - WARNING).

(1) Roll down both door windows.
(2) Unlatch convertible top.
(3) Disconnect rear window defroster electrical

connectors.

(4) Remove 14 tack strip nuts. (Fig. 21)

(5) Flip rear of top cover up.
(6) Raise carpet up and remove shock service plug

(Fig. 22).

(7) Raise vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(8) Remove wheel and tire assembly. (Refer to 22 -

TIRES/WHEELS - REMOVAL)

(9) Remove rear wheelhouse splash shield. (Refer

to 23 - BODY/EXTERIOR/REAR WHEELHOUSE
SPLASH SHIELD - REMOVAL)

(10) Remove nut and bolt mounting shock assem-

bly clevis bracket to isolator bushing on lower control
arm (Fig. 23).

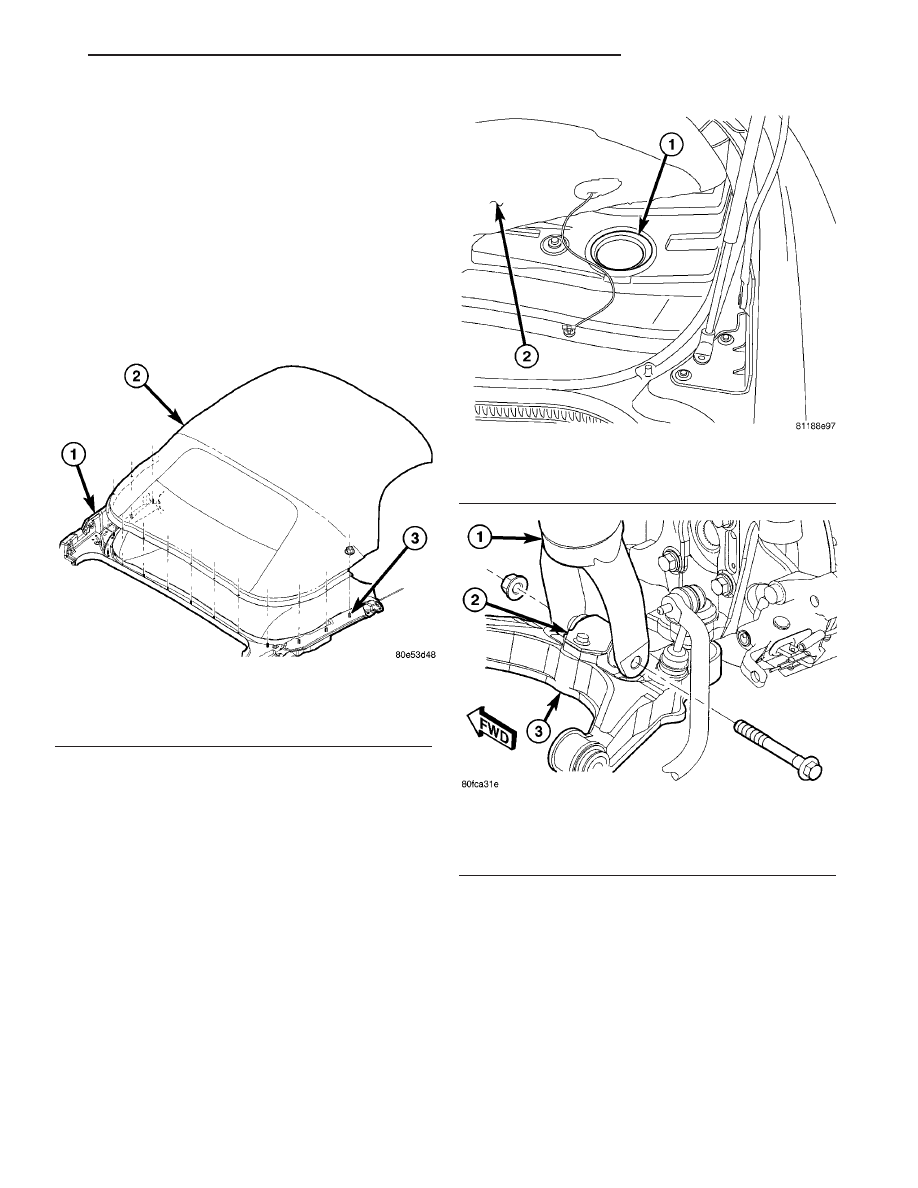

Fig. 21 Folding Top Anchoring Studs

1 - BODY ASSEMBLY
2 - FOLDING TOP COVER
3 - STUDS (14)

Fig. 22 Shock Service Plug Location

1 - SHOCK SERVICE PLUG
2 - TOP STACK CARPET

Fig. 23 Lower Shock Mounting

1 - SHOCK ASSEMBLY CLEVIS BRACKET
2 - ISOLATOR BUSHING
3 - LOWER CONTROL ARM

ZB

REAR SUSPENSION

2 - 41
