(2) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

TRIM

PANEL

-

REMOVAL)

(3) Remove the nuts. (Fig. 7)
(4) Remove the front bolts.
(5) Remove the screws and remove the center

track end piece. (Fig. 8)

(6) Using a heat gun or equivalent, heat track up

to approximately 60° C (140° F).

(7) Remove center track.

INSTALLATION

(1) Thoroughly clean all residue from the center

track attachment area of the door.

(2) Wipe area clean with a 50% solution of water

and alcohol and wipe dry.

(3) Remove protective foil from piece of adhesive

strip on center track.

(4) Apply new center track and apply pressure of

approximately 40 p.s.i. over the entire surface of the
track.

(5) Install the front bolts and tighten to 10 N·m

(89 in. lbs.).

(6) Install the interior nuts and tighten to 10 N·m

(89 in. lbs.).

(7) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

TRIM

PANEL

-

INSTALLATION)

(8) Install the center roller arm. (Refer to 23 -

BODY/DOORS - SLIDING/CENTER ROLLER ARM -
INSTALLATION)

(9) Install the center track end piece and install

the screw.

LATCH / LOCK CONTROL

REMOVAL

(1) Disconnect and isolate battery negative cable.

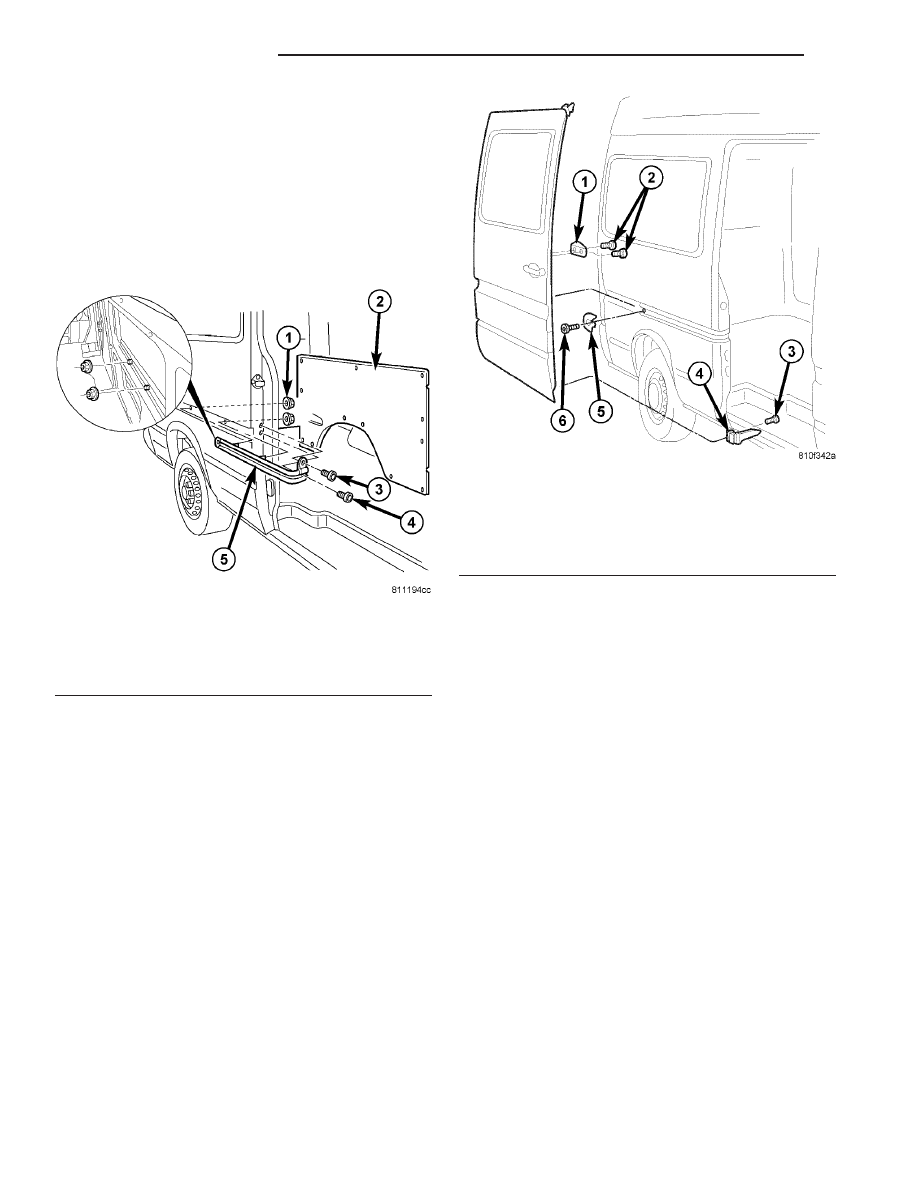

Fig. 7 SLIDING DOOR CENTER TRACK

1 - NUTS
2 - QUARTER TRIM PANEL
3 - BOLT
4 - BOLT
5 - CENTER TRACK

Fig. 8 SLIDING DOOR

1 - STOP BUMPER
2 - SCREWS (2)
3 - SCREWS (2)
4 - LOWER ROLLER ARM
5 - END PIECE
6 - SCREWS (2)

23 - 38

DOORS - SLIDING

VA

(2) Remove trim panel. (Refer to 23 - BODY/

DOORS - SLIDING/TRIM PANEL - REMOVAL)

(3) Disconnect electrical connectors. (Fig. 9)
(4) Remove bolts and remove control assembly.

(Fig. 10)

(5) Disconnect lock knob rod. (Fig. 11)
(6) Disconnect cable.

INSTALLATION

(1) Position latch/lock control assembly at door and

connect the latch control assembly and lock rod.

(2) Install assembly and install new bolts. Make

sure that the lever of the door handle is in front of
the lever of the inside door lock. (Fig. 12)

(3) Tighten bolts to 10 N·m (89 in. lbs.).
(4) Connect electrical connectors.
(5) Install trim panel. (Refer to 23 - BODY/DOORS

- SLIDING/TRIM PANEL - INSTALLATION)

(6) Connect battery negative cable.

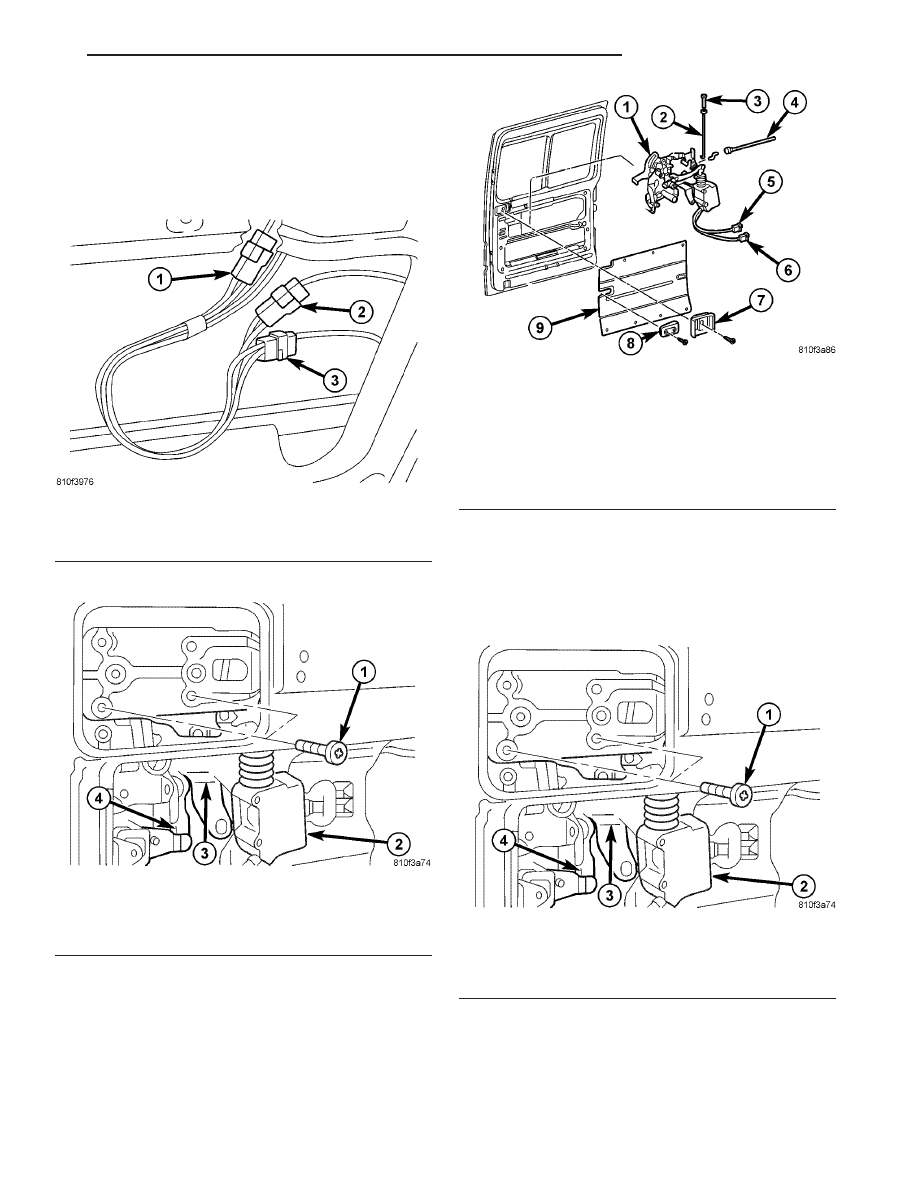

Fig. 9 ELECTRICAL CONNECTORS

1 - CONNECTOR
2 - CONNECTOR
3 - CONNECTOR

Fig. 10 LOCK ASSEMBLY FASTENERS

1 - SCREWS
2 - POWER LOCK ACTUATOR
3 - LATCH/LOCK CONTROL ASSEMBLY
4 - EXTERIOR DOOR LEVER

Fig. 11 LOCK ASSEMBLY

1 - LATCH/LOCK CONTROL ASSEMBLY
2 - LOCK ROD
3 - LOCK KNOB
4 - LATCH CONTROL CABLE
5 - ELECTRICAL CONNECTOR
6 - ELECTRICAL CONNECTOR
7 - INTERIOR HANDLE ACTUATOR
8 - STOP BUMPER
9 - TRIM PANEL

Fig. 12 LOCK ASSEMBLY FASTENERS

1 - SCREWS
2 - POWER LOCK ACTUATOR
3 - LATCH/LOCK CONTROL ASSEMBLY
4 - EXTERIOR DOOR LEVER

VA

DOORS - SLIDING

23 - 39

REAR LATCH

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove trim panel. (Refer to 23 - BODY/

DOORS - SLIDING/TRIM PANEL - REMOVAL)

(3) Remove the screws and remove the latch from

door.

(4) Disconnect electrical connector, if equipped.
(5) Disconnect control cable.

INSTALLATION

(1) Connect control cable.
(2) Connect electrical connector, if equipped.
(3) Position latch in door and install screws.
(4) Tighten screws to 10 N·m (89 in. lbs.).
(5) Install trim panel. (Refer to 23 - BODY/DOORS

- SLIDING/TRIM PANEL - INSTALLATION)

(6) Connect battery negative cable.

REAR LATCH STRIKER

REMOVAL

(1) Open door.
(2) Remove bolts and remove striker. (Fig. 14)

INSTALLATION

(1) Install striker and bolts.
(2) Tighten bolts to 25 N·m (18 ft. lbs.)
(3) Adjust striker if necessary. (Refer to 23 -

BODY/DOORS

-

SLIDING/SLIDING

DOOR

-

ADJUSTMENTS)

SLIDING DOOR

REMOVAL

(1) Disconnect and isolate battery negative cable.
(2) Remove the screws and remove the center

track end piece. (Fig. 15)

(3) Remove the screws and remove the stop

bumper.

(4) Remove the screws attaching the lower roller

arm to door.

(5) Support door with a suitable lifting device and

roll off the upper and center tracks towards the rear
of vehicle.

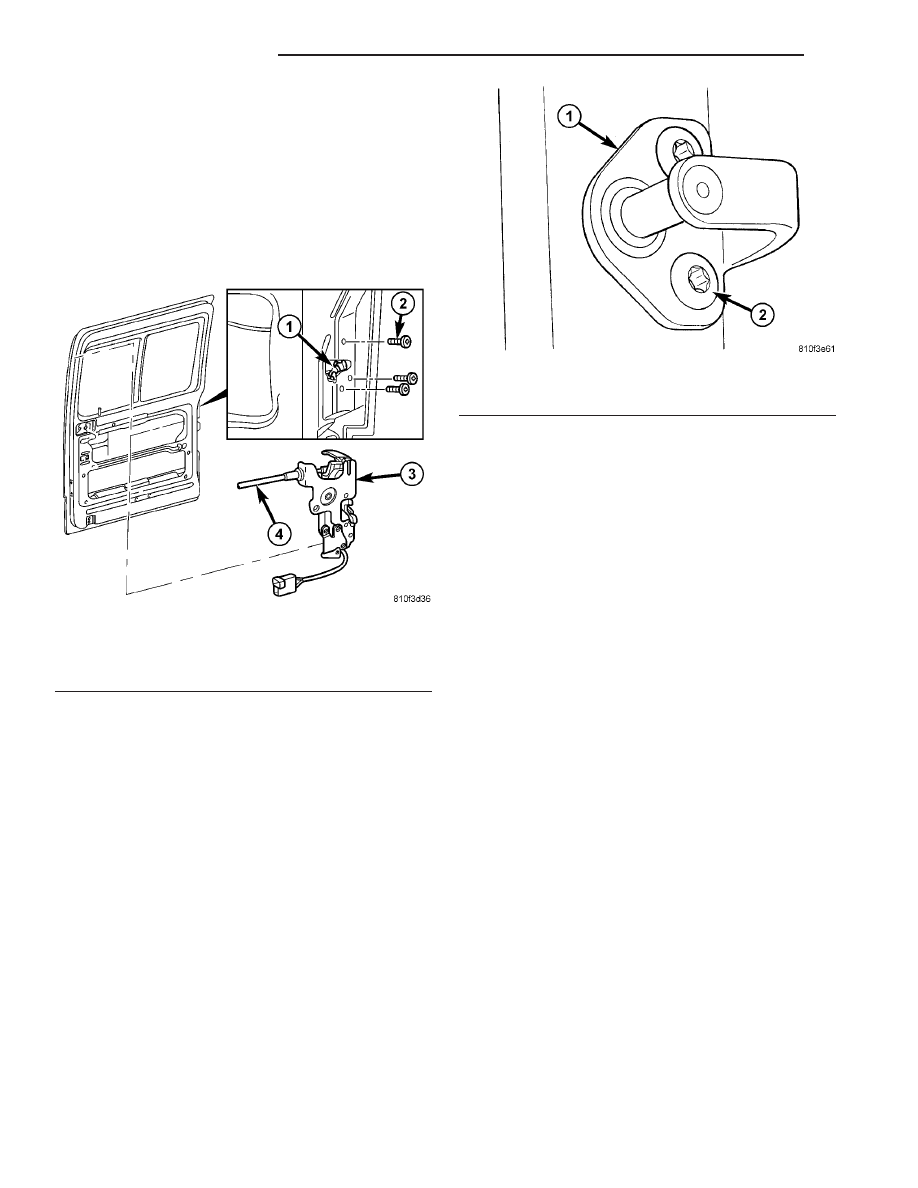

Fig. 13 REAR LATCH

1 - LATCH OPENING
2 - SCREWS
3 - LATCH ASSEMBLY
4 - CONTROL CABLE

Fig. 14 LATCH STRIKER

1 - STRIKER
2 - BOLTS

23 - 40

DOORS - SLIDING

VA

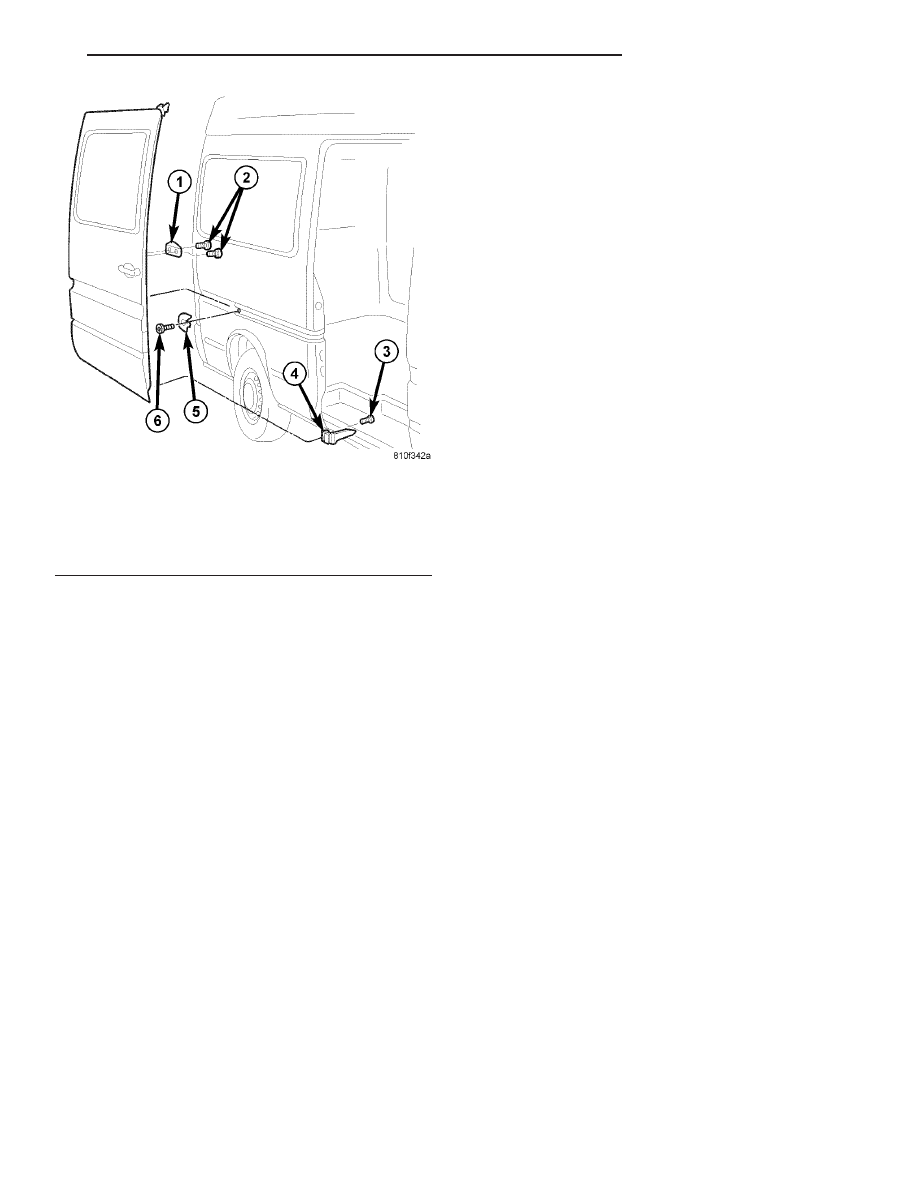

Fig. 15 SLIDING DOOR

1 - STOP BUMPER
2 - SCREWS (2)
3 - SCREWS (2)
4 - LOWER ROLLER ARM
5 - END PIECE
6 - SCREWS (2)
