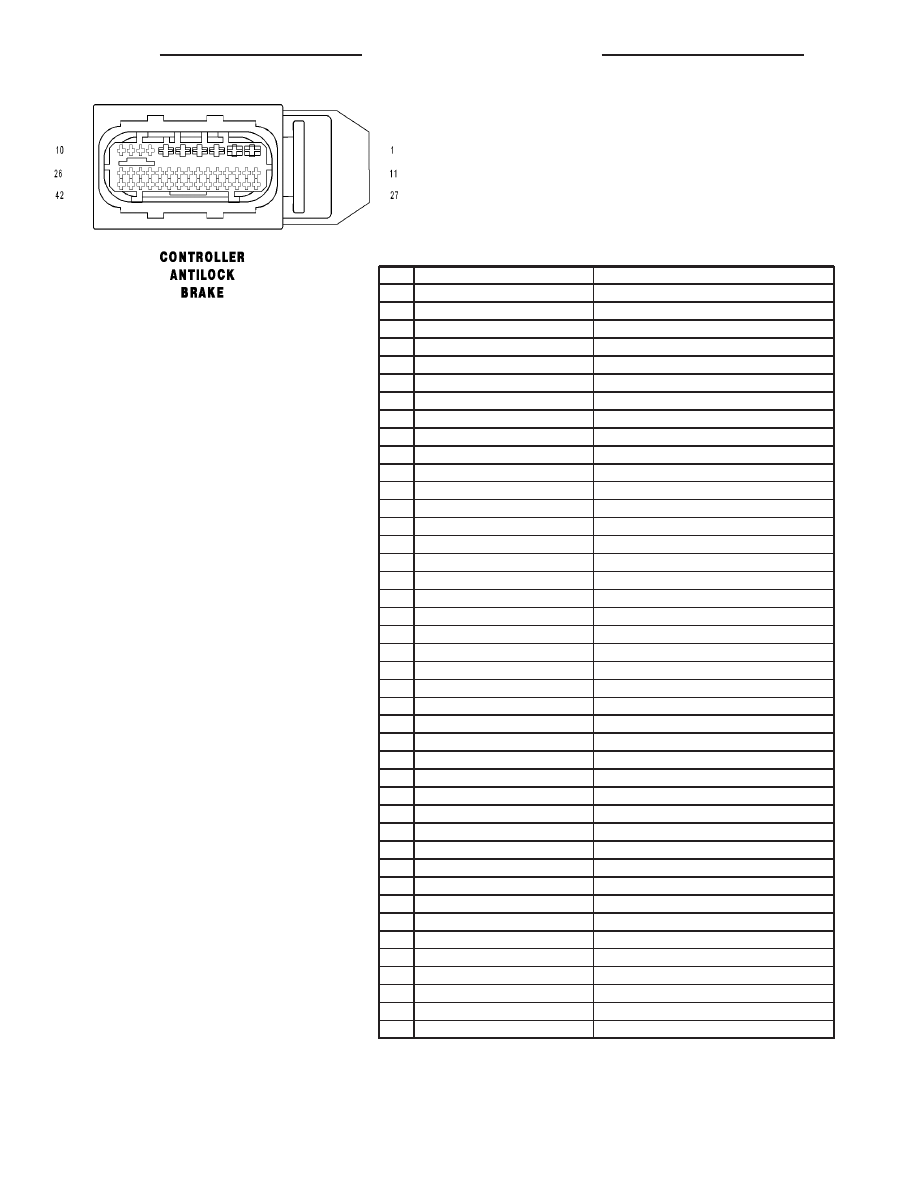

CONTROLLER ANTILOCK BRAKE

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD

FUSED B(+)

3

-

-

4

-

-

5

14BR

GROUND

6

14RD

FUSED B(+)

7

-

-

8

20BK/DG

SENSOR SIGNAL

9

20YL/WT

SENSOR SIGNAL

10

20YL/RD

SENSOR SIGNAL

11

18BL/BK

K-ABS/SHIFTER ASSEMBLY

12

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

13

-

-

14

20WT

LEFT REAR WHEEL SPEED SENSOR (+)

15

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

16

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

17

-

-

18

-

-

19

-

-

20

20WT

BRAKE SWITCH OUTPUT

21

20BR

GROUND

22

-

-

23

18BK/RD

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

24

20DG/WT

CAN C BUS (+)

25

20BR

SENSOR GROUND

26

20WT/GY

BRAKE PRESSURE SENSOR SIGNAL

27

18BK/BL

TCS SWITCH (ASR) SENSE

28

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

29

20BR

LEFT REAR WHEEL SPEED SENSOR (-)

30

20BR

RIGHT REAR WHEEL SPEED SENSOR (-)

31

20YL

RIGHT REAR WHEEL SPEED SENSOR (+)

32

18BK/RD

BRAKE LAMP SWITCH OUTPUT

33

-

-

34

-

-

35

-

-

36

-

-

37

-

-

38

-

-

39

20RD/BL

POWER INPUT

40

20DG

CAN C BUS (-)

41

20DG/YL

SENSOR SIGNAL

42

20WT/RD

5 VOLT SUPPLY

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

VA

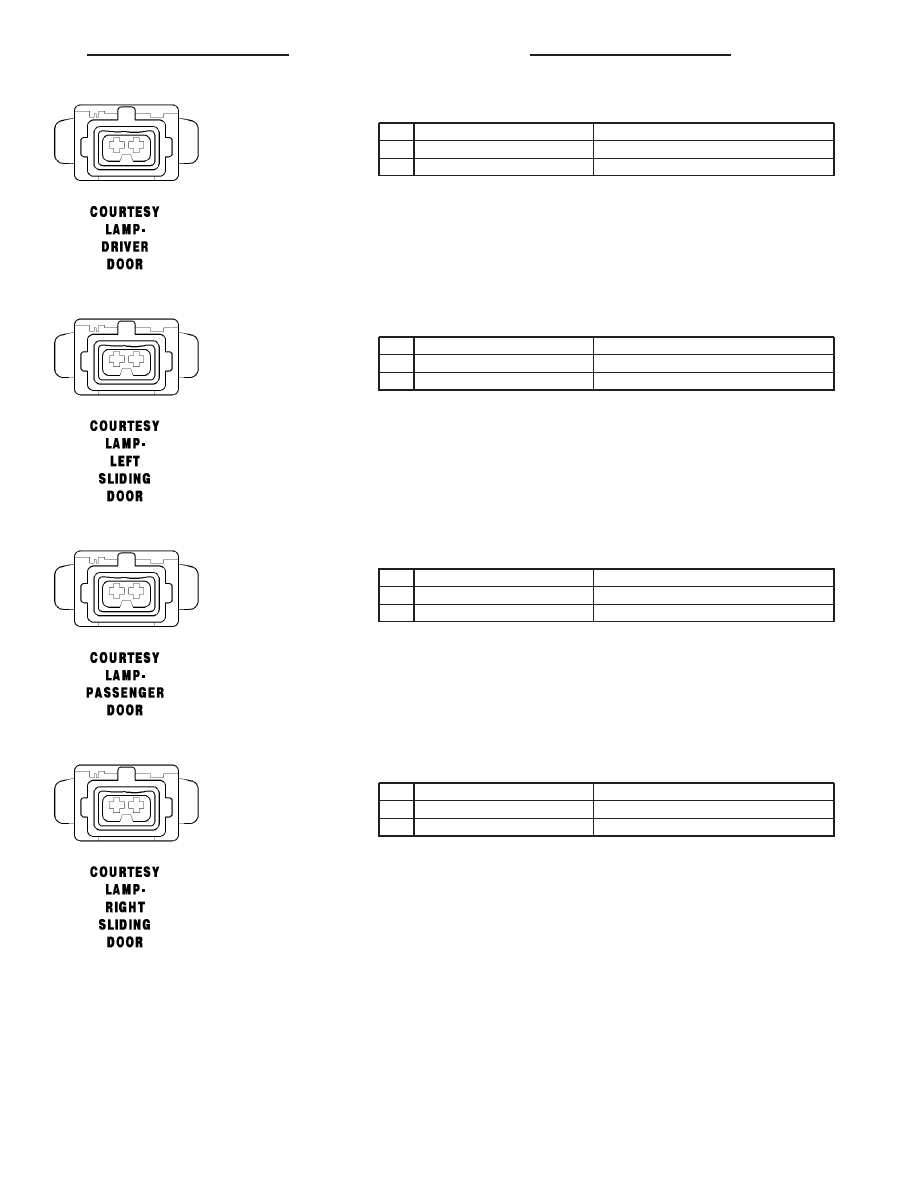

COURTESY LAMP-DRIVER DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

FRONT COURTESY LAMPS CONTROL

COURTESY LAMP-LEFT SLIDING DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

DOOR AJAR SWITCH SENSE

COURTESY LAMP-PASSENGER DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

FRONT COURTESY LAMPS CONTROL

COURTESY LAMP-RIGHT SLIDING DOOR

CAV

CIRCUIT

FUNCTION

1

16RD/YL

FUSED B(+)

2

16BR/WT

DOOR AJAR SWITCH SENSE

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 33

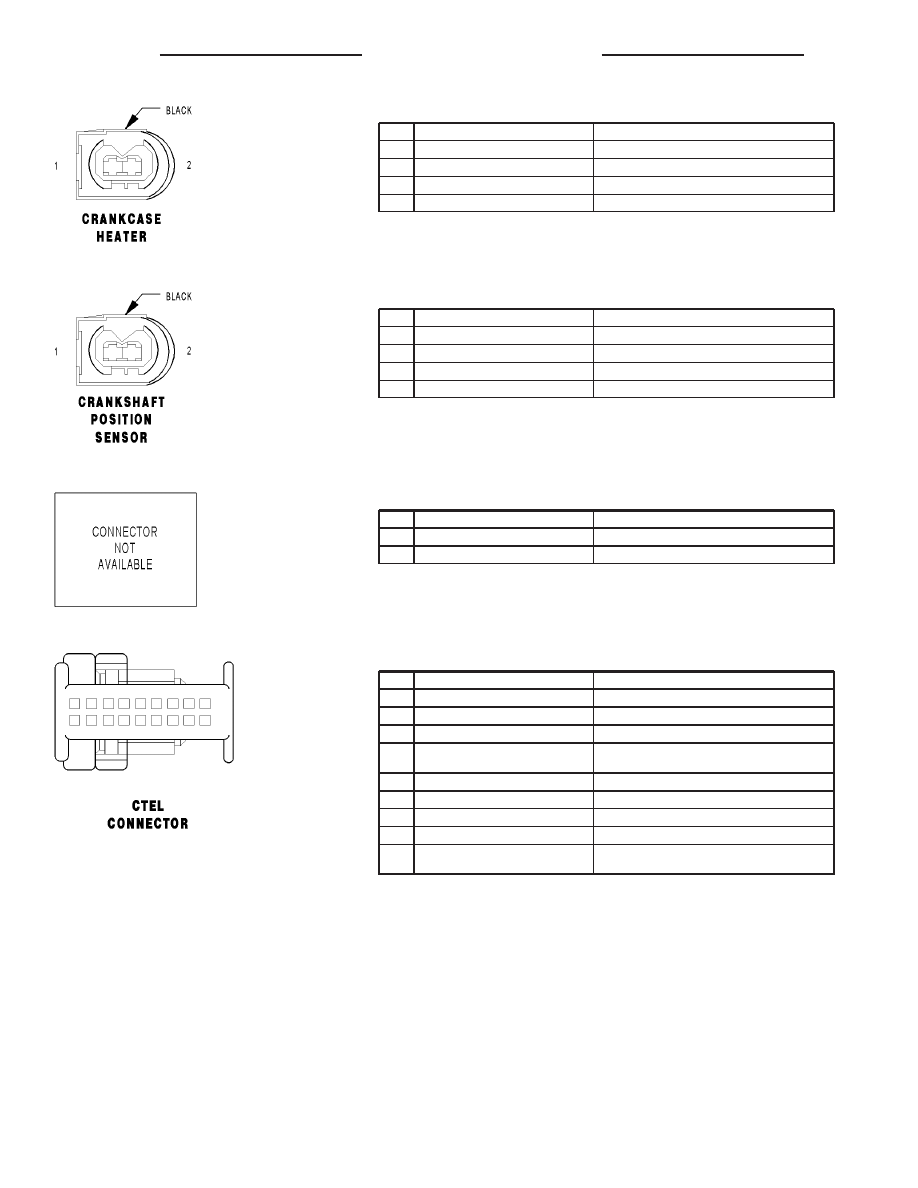

CRANKCASE HEATER - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR (EXCEPT OBD)

GROUND

1

18BK/RD (OBD)

CRANKCASE HEATER SIGNAL

2

16BK/RD (EXCEPT OBD)

FUSED ENGINE CONTROL RELAY OUTPUT

2

18BK/BR (OBD)

CRANKCASE HEATER GROUND

CRANKSHAFT POSITION SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20DG (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

1

20DG/WT (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG/WT (EXCEPT OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

2

20DG (OBD)

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

CTEL ANTENNA CONNECTOR

CAV

CIRCUIT

FUNCTION

1

16BK

CELLULAR ANTENNA W/SHIELD

2

-

SHIELD

CTEL CONNECTOR

CAV

CIRCUIT

FUNCTION

1

18BR

GROUND

4

16DG/YL/BK

RADIO MUTE

7

18BL/DG

SPEAKER-LEFT FRONT (-) CTEL

9

10BR

CTEL CONNECTOR CAV 9 TO MICROPHONE CON-
NECTOR CAV 1

10

18BK/BL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

11

18RD/BK/WT

FUSED B(+)

12

18BK/BL

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

16

18BK/YL

SPEAKER-LEFT FRONT (+) CTEL

18

10BL

CTEL CONNECTOR CAV 18 TO MICROPHONE CON-
NECTOR

8W - 80 - 34

8W-80 CONNECTOR PIN-OUTS

VA

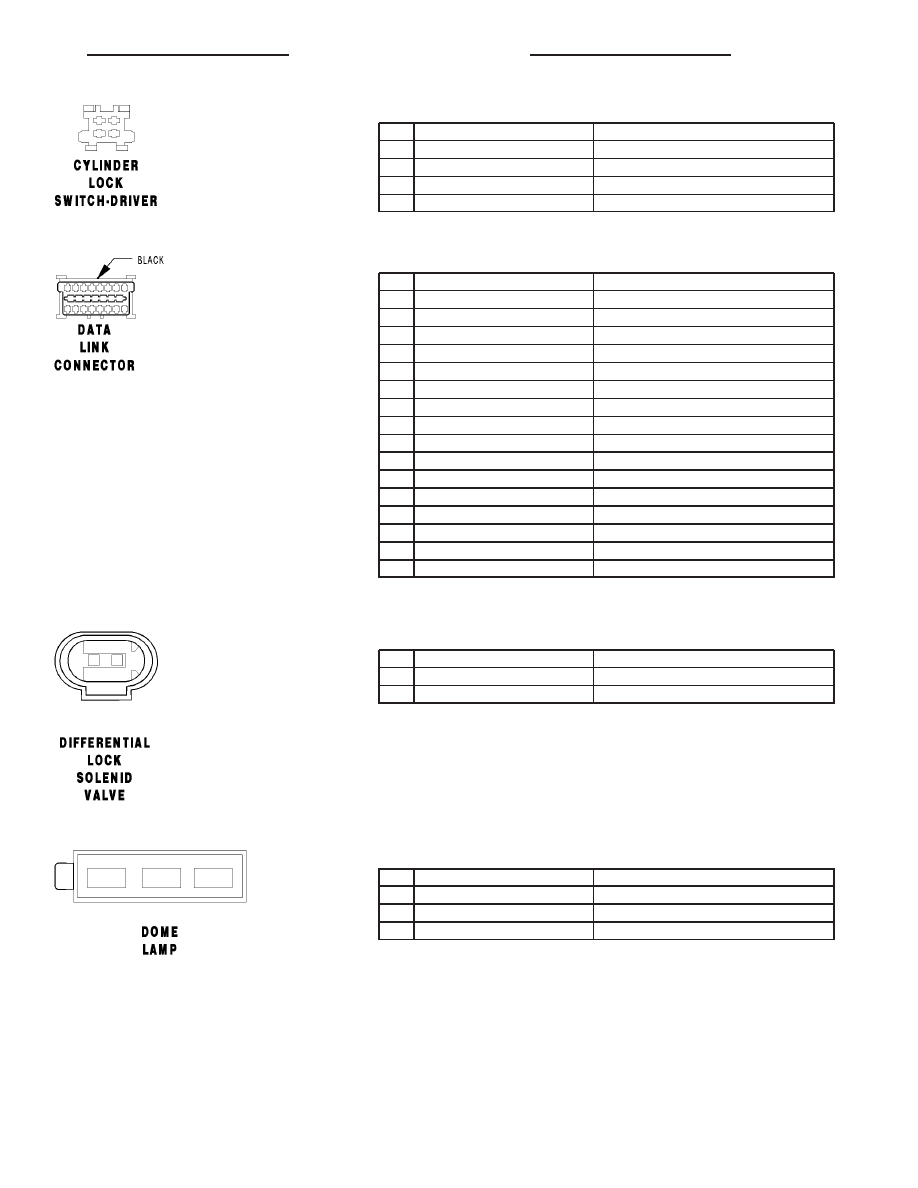

CYLINDER LOCK SWITCH-DRIVER

CAV

CIRCUIT

FUNCTION

1

16BK

DRIVER CYLINDER UNLOCK SENSE

2

-

-

3

16BR

GROUND

4

16RD

DRIVER CYLINDER LOCK SENSE

DATA LINK CONNECTOR - BLACK

CAV

CIRCUIT

FUNCTION

1

20WT/DG

K-SKREEM

2

-

-

3

20DG/YL

ENGINE RPM

4

20BR

GROUND

5

20BR

GROUND

6

-

-

7

20BL/YL

K-ECM

8

20BK/BL/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

20BL/BK

K-ABS/SHIFTER ASSEMBLY

10

-

-

11

20BL

K-TCM/RADIO

12

20GY/DG/RD

K-CTM/SSM

13

20BK/RD

K-ACM

14

-

-

15

20WT/GY

K-IC/ATC/HBM/CHM

16

20RD/YL

FUSED B(+)

DIFFERENTIAL LOCK SOLENOID VALVE

CAV

CIRCUIT

FUNCTION

1

18VT/YL

DIFFERENTIAL LOCK SOLENOID CONTROL

2

18BR

GROUND

DOME LAMP

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16RD/YL

FUSED B(+)

3

16BR/WT

FRONT COURTESY LAMPS CONTROL

VA

8W-80 CONNECTOR PIN-OUTS
