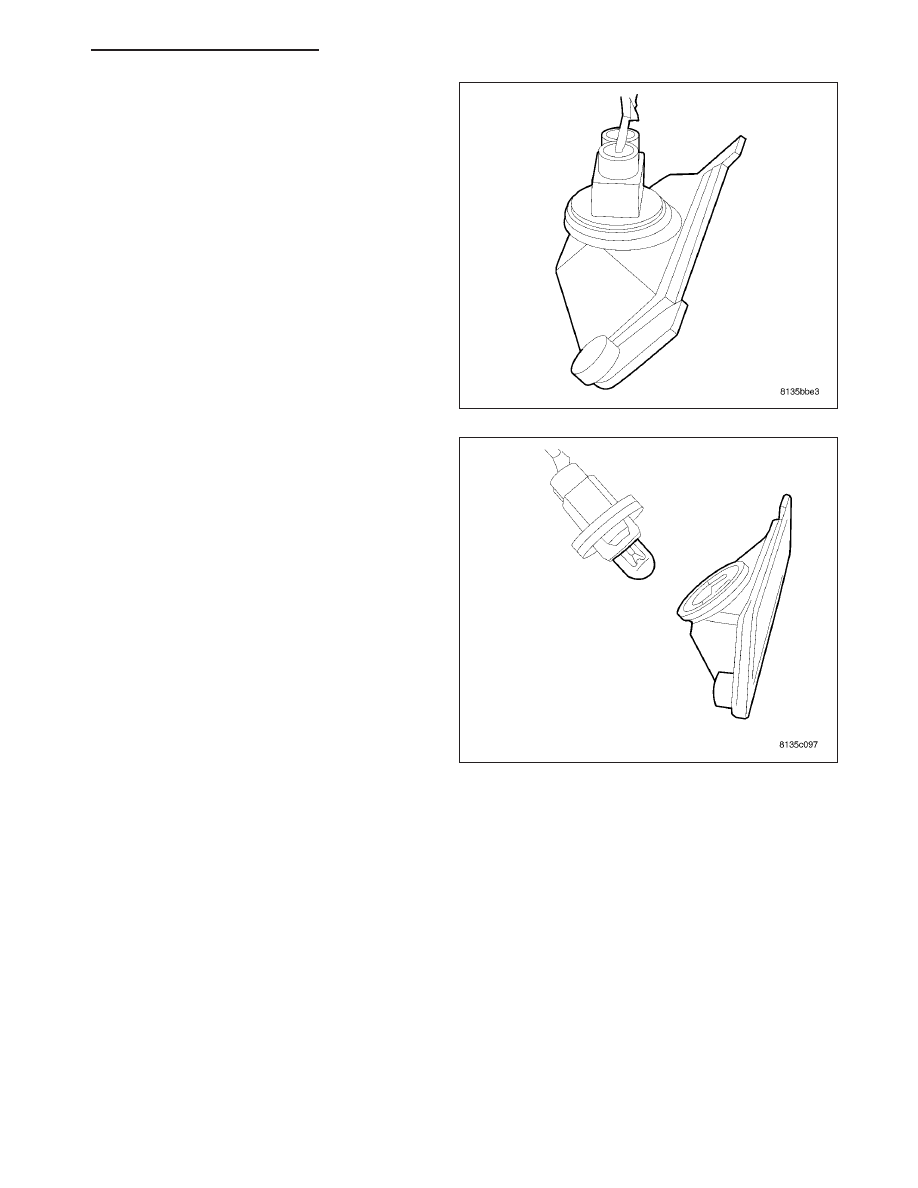

2. Remove lamp (1) from liftgate.

3. Twist the bulb socket 1/4 turn counter-clockwise

and remove from license lamp unit.

PM

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 105

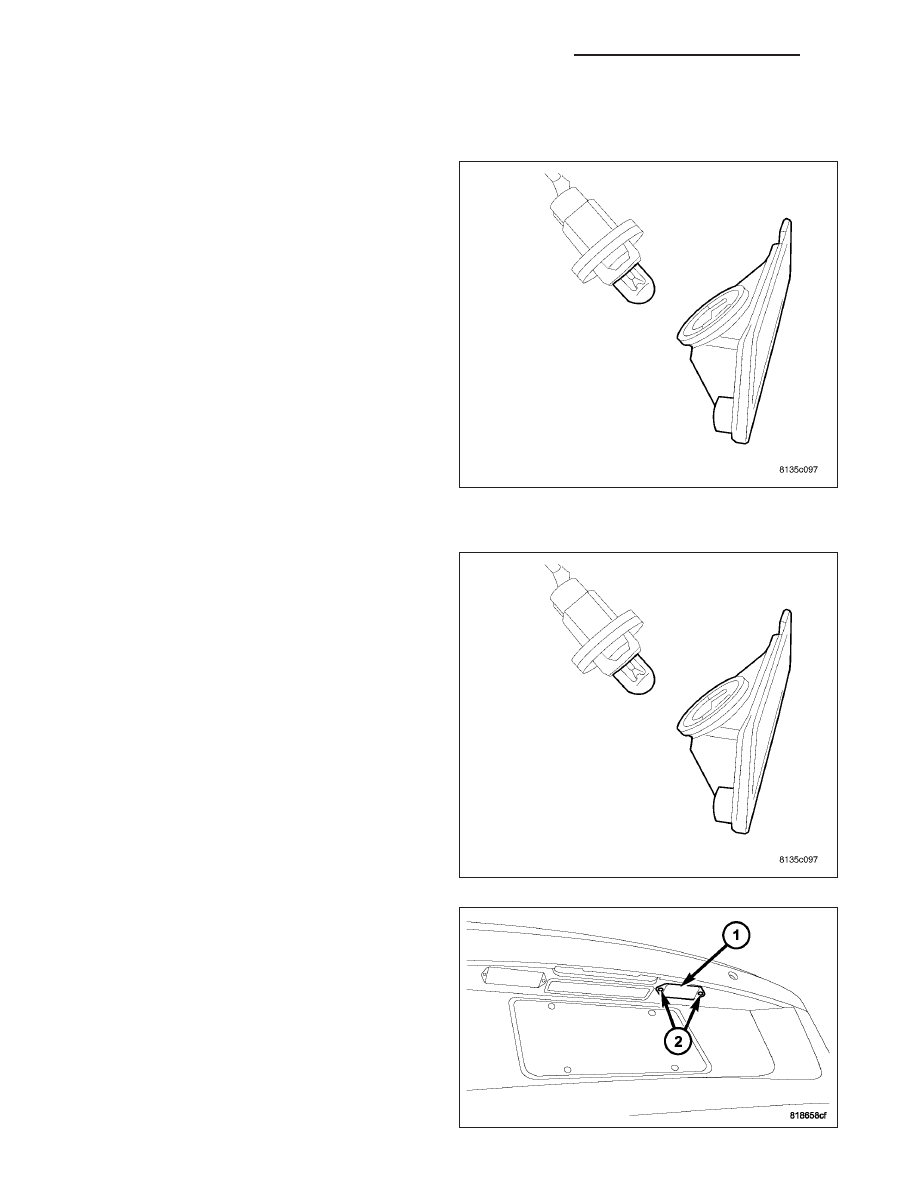

INSTALLATION

BULB

1. Install bulb into socket.

2. Install the license plate lamp unit into the liftgate

(Refer to 8 - ELECTRICAL/LAMPS/LIGHTING -
EXTERIOR/LICENSE

PLATE

LAMP

-

INSTALLATION).

UNIT

1. Place bulb socket into license plate lamp unit.

2. Position lamp unit (1) into the liftgate opening and

firmly push up and snap into place. Make sure both
sides (2) are fully engaged.

8L - 106

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

PM

SIDE REPEATER LAMP - EXPORT

DIAGNOSIS AND TESTING

SIDE REPEATER LAMP

NOTE: The battery must be completely charged (12v) prior to testing. It may also be necessary to install a
battery charger on the vehicles electrical system when performing this test.

1. Remove the side repeater lamp and check for a burned out condition. Replace lamp if necessary.

2. If lamp appears OK, reinstall the bulb in its socket and rotate the ignition switch to the ON position. Turn the

appropriate turn signal lamp ON and check for lamp operation. If lamp is still inoperative proceed to Step 3.

3. Remove lamp and check for power (12v) and ground connections in lamp socket. If power and/or ground con-

nections are not present, trace wire until open or short is found. Refer to Wiring Diagrams for a complete system
schematic.

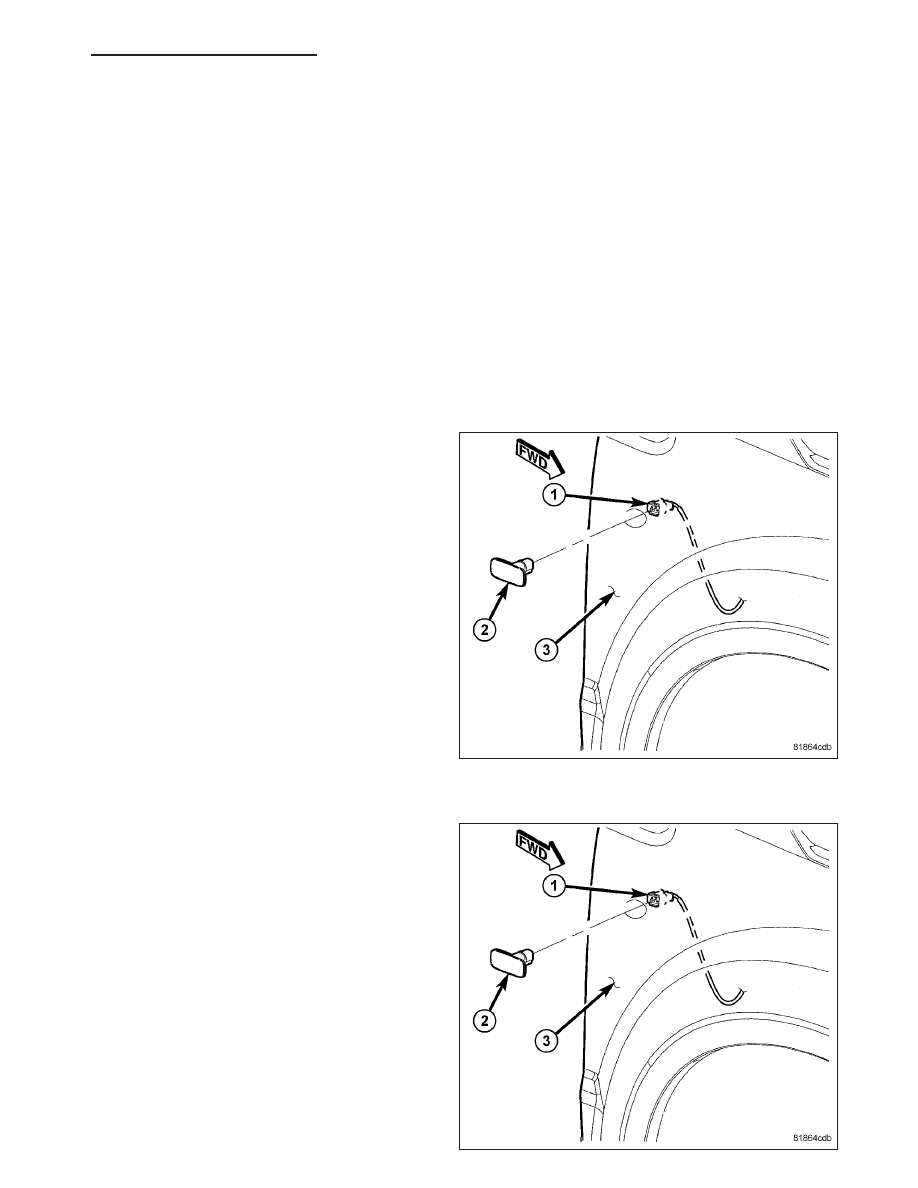

REMOVAL

1. Grasp the repeater lamp (2) from the side with a

finger and pull towards the opposite end of the
lamp. There is a spring clip that will allow the lamp
to be released.

2. Disconnect the electrical connector (1).

INSTALLATION

1. Connect the repeater lamp electrical connector (1).

2. Position side repeater lamp (2) near hole in fender

(3) and there is a large cut-out and a small cut-out
in the fender. Place the large side in first, matching
the tab on the lamp and then slide it that direction
and release. This will lock the lamp into the fender.

PM

LAMPS/LIGHTING - EXTERIOR - SERVICE INFORMATION

8L - 107

SWITCH-STOP LAMP

DESCRIPTION

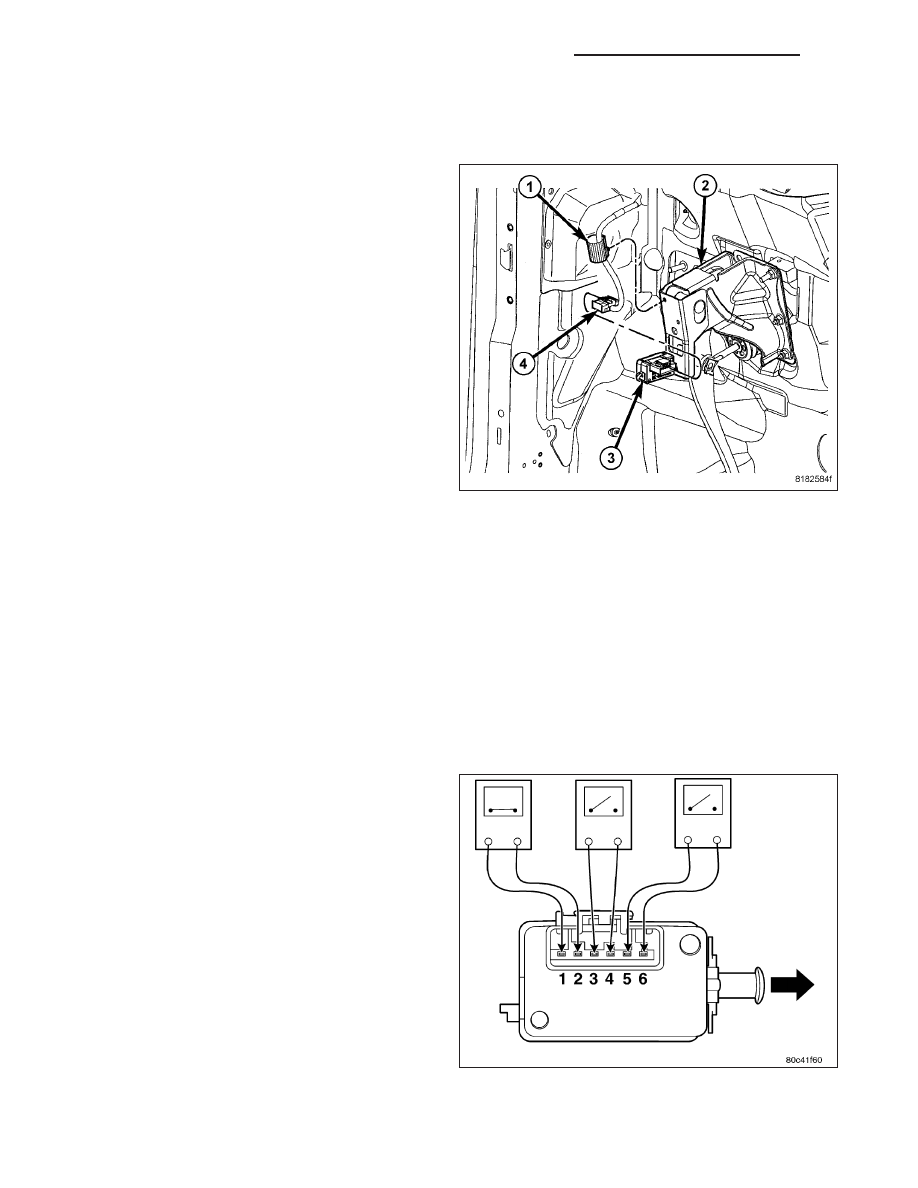

The stop lamp switch (3) is located under the instru-
ment panel, at the brake pedal (2). It has three inter-
nal switches controlling various functions of the
vehicle. It’s main function is to control operation of the
vehicle’s brake lamps. Other functions include speed
control deactivation, brake sense for the antilock brake
system and brake sense for the brake transmission
shift interlock.

CAUTION: The switch can only be adjusted once.
That is during initial installation of the switch. If
the switch is not adjusted properly or has been
removed for some service, a new switch must be
installed and adjusted.

OPERATION

When the brake pedal is pressed, the plunger on the outside of the stop lamp switch extends outward. This action
opens or closes the contacts of the three switches inside the stop lamp switch.

With the brake pedal pressed down (plunger extended), the switch for terminals 1 and 2 is closed completing the
circuit. The switch for terminals 3 and 4 is open and so is the switch for 5 and 6.

When the brake pedal is released (plunger pushed in), the three switches assume the opposite positions. The
switch for terminals 1 and 2 is now open while the other two switches are now closed, completing their circuits.

DIAGNOSIS AND TESTING

STOP LAMP SWITCH

NOTE: Before proceeding with this diagnostic test,
verify the adjustment lever on the back of the
switch is in the adjusted position. If the lever is in
the non-adjusted (diagonal) position it may have
never been adjusted. For adjustment, (Refer to 8 -
ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/STOP
LAMP SWITCH - INSTALLATION).

If the electrical circuit has been tested and the stop
lamp switch is suspected of being damaged or inoper-
ative, it can be tested using the following method.

1. Remove the switch from the vehicle. (Refer to 8 -

ELECTRICAL/LAMPS/LIGHTING

-

EXTERIOR/

STOP LAMP SWITCH - REMOVAL).

2. With the switch in the released position (plunger

extended), use an ohmmeter to test each of the
