When Monitored:
Continuously

•

Set Condition:
When the Totally Integrated Power Module detects a short to battery on the Control circuit.

Possible Causes

(L62) RIGHT REAR TURN SIGNAL CONTROL CIRCUIT OPEN

(L62) RIGHT REAR TURN SIGNAL CONTROL CIRCUIT SHORTED TO VOLTAGE

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

Clear all TIPM DTC’s

Turn the Right Turn Signal on.

With the scan tool, read DTC’s.

Does the scan tool read: B1648-REAR RIGHT TURN CONTROL CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

RIGHT REAR TURN SIGNAL BULB

Turn the ignition off.

Inspect the Right Rear Turn Signal Bulb Assembly.

Is the inoperative bulb OK?

Yes

>> Go To 3

No

>> Replace the Inoperative bulb in accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

3.

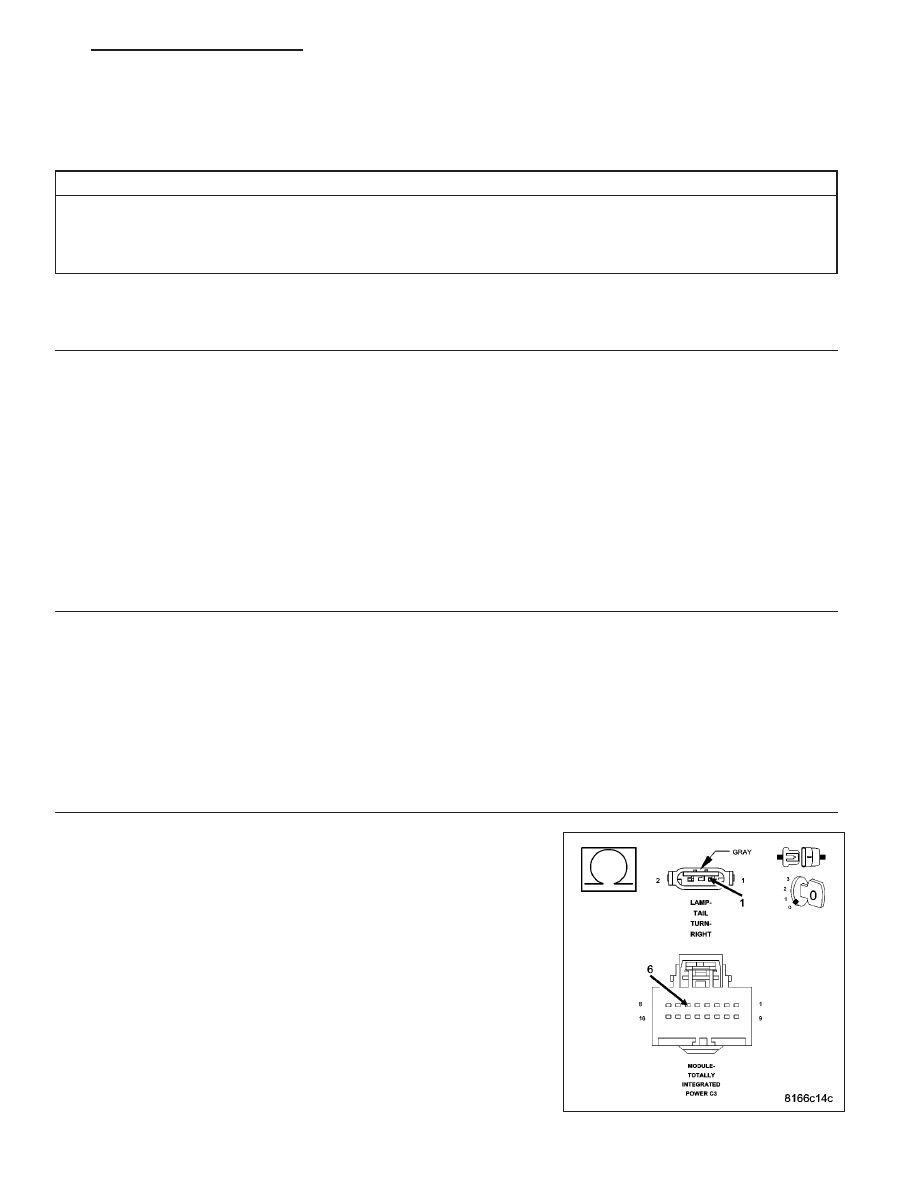

(L62) RIGHT REAR TURN SIGNAL CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the TIPM C3 harness connector.

Disconnect the Right Rear Tail Lamp harness connector.

Measure the resistance of the (L62) Right Rear Turn Signal Control cir-
cuit.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (L62) Right Rear Turn Signal Control circuit for

an open.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Go To 4

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 41

4.

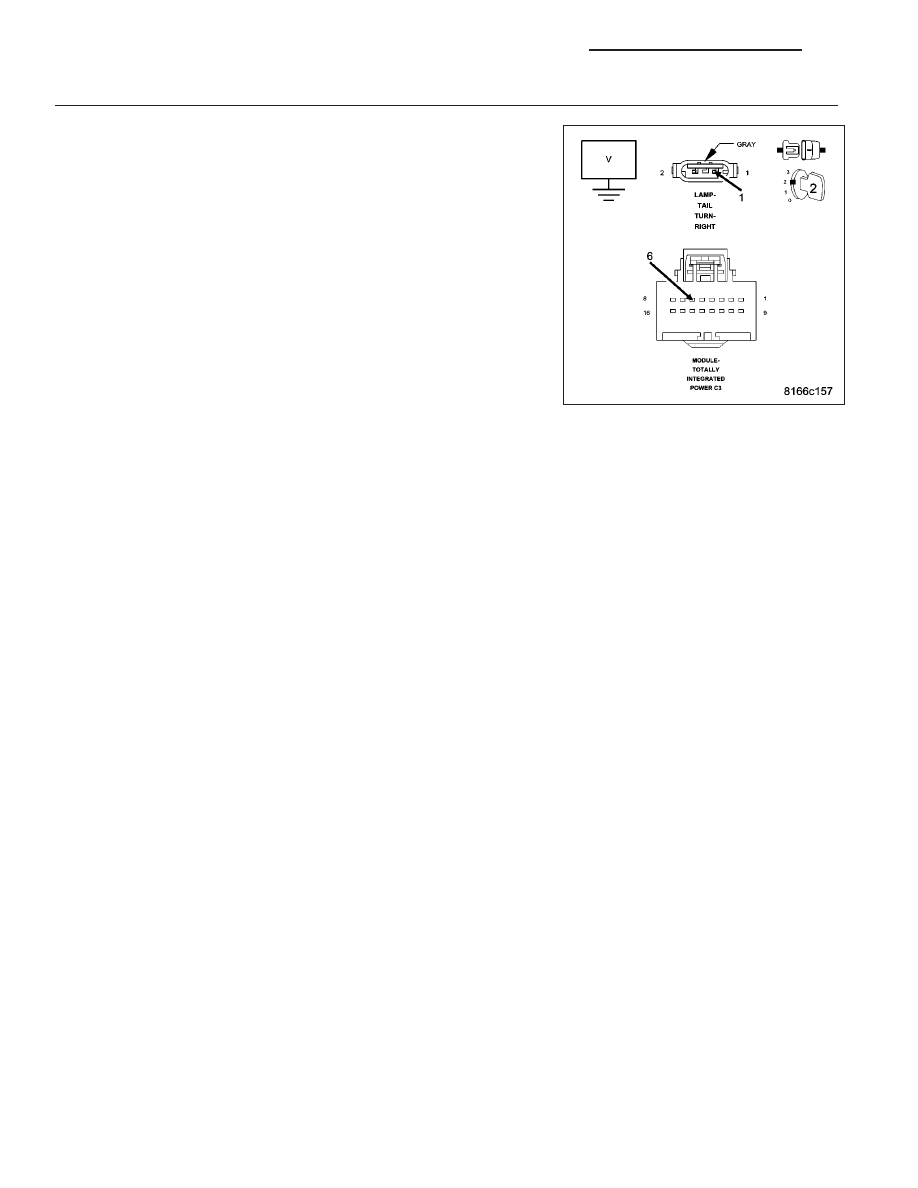

(L62) RIGHT REAR TURN SIGNAL CONTROL CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the (L62) Right Rear Turn Signal Control circuit for short to
voltage.

Is there any voltage present?

Yes

>> Repair short to voltage on the (L62) Right Rear Turn Signal

Control circuit.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

8L - 42

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

PM

B1659-FRONT FOG LAMP CONTROL CIRCUIT LOW

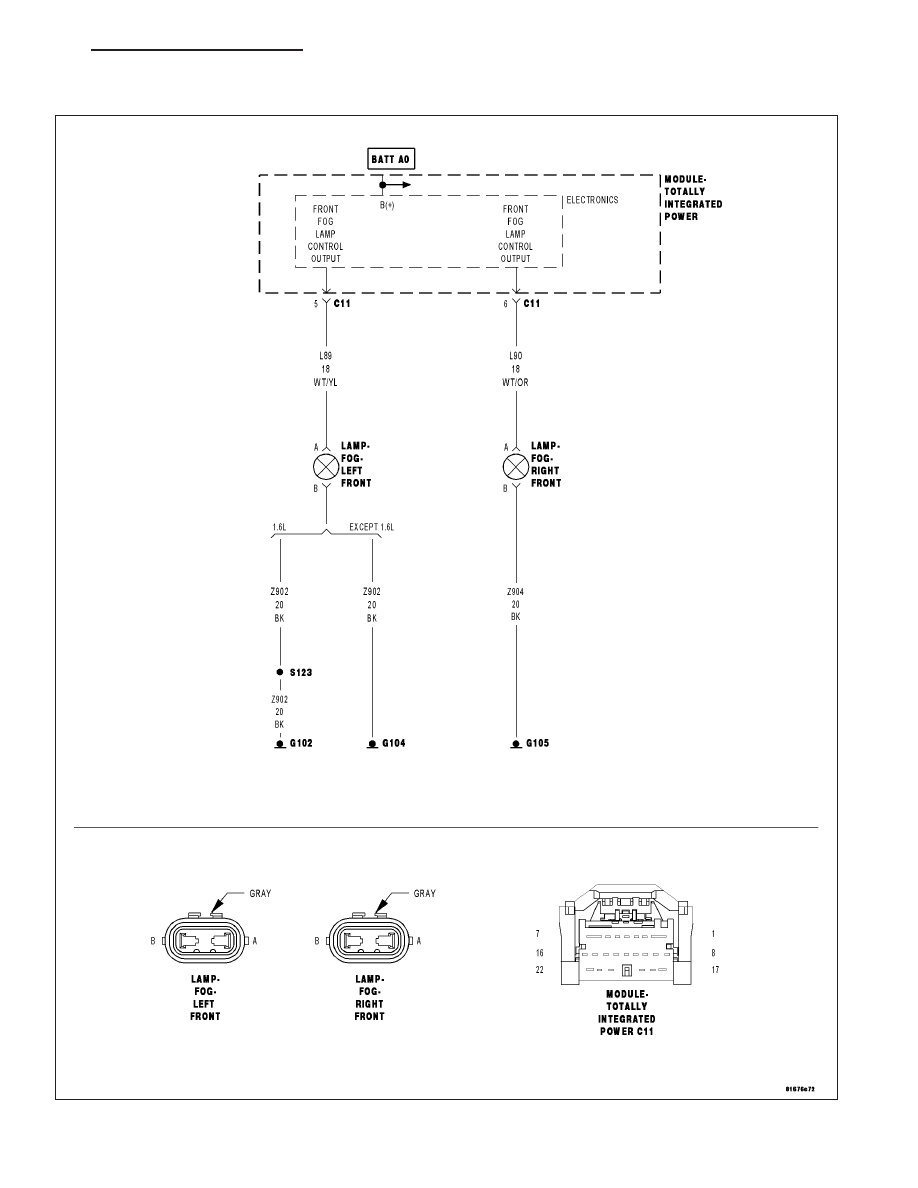

For a complete wiring diagram Refer to Section 8W.

PM

LAMPS/LIGHTING - EXTERIOR - ELECTRICAL DIAGNOSTICS

8L - 43

•

When Monitored:

•

With the Front Fog Lamps activated.

•

Set Condition:

•

When the TIPM detects a LOW condition.

Possible Causes

(L89)(L90) FRONT FOG LAMP CONTROL CIRCUIT SHORT TO GROUND

TOTALLY INTEGRATED POWER MODULE

Diagnostic Test

1.

INTERMITTENT CONDITION

Turn the ignition on.

With the Scan Tool, clear all TIPM DTC’s.

Turn the Front Fog Lamps on.

With the Scan Tool read the DTC information.

Does the Scan Tool read: B1659-FRONT FOG LAMP CONTROL CIRCUIT LOW?

Yes

>> Go To 2

No

>> The condition that caused the symptom is currently not present. Inspect the related wiring for a possible

intermittent condition. Look for any chafed, pierced, pinched, or partially broken wires.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/ELECTRONIC CON-
TROL MODULES - STANDARD PROCEDURE)

2.

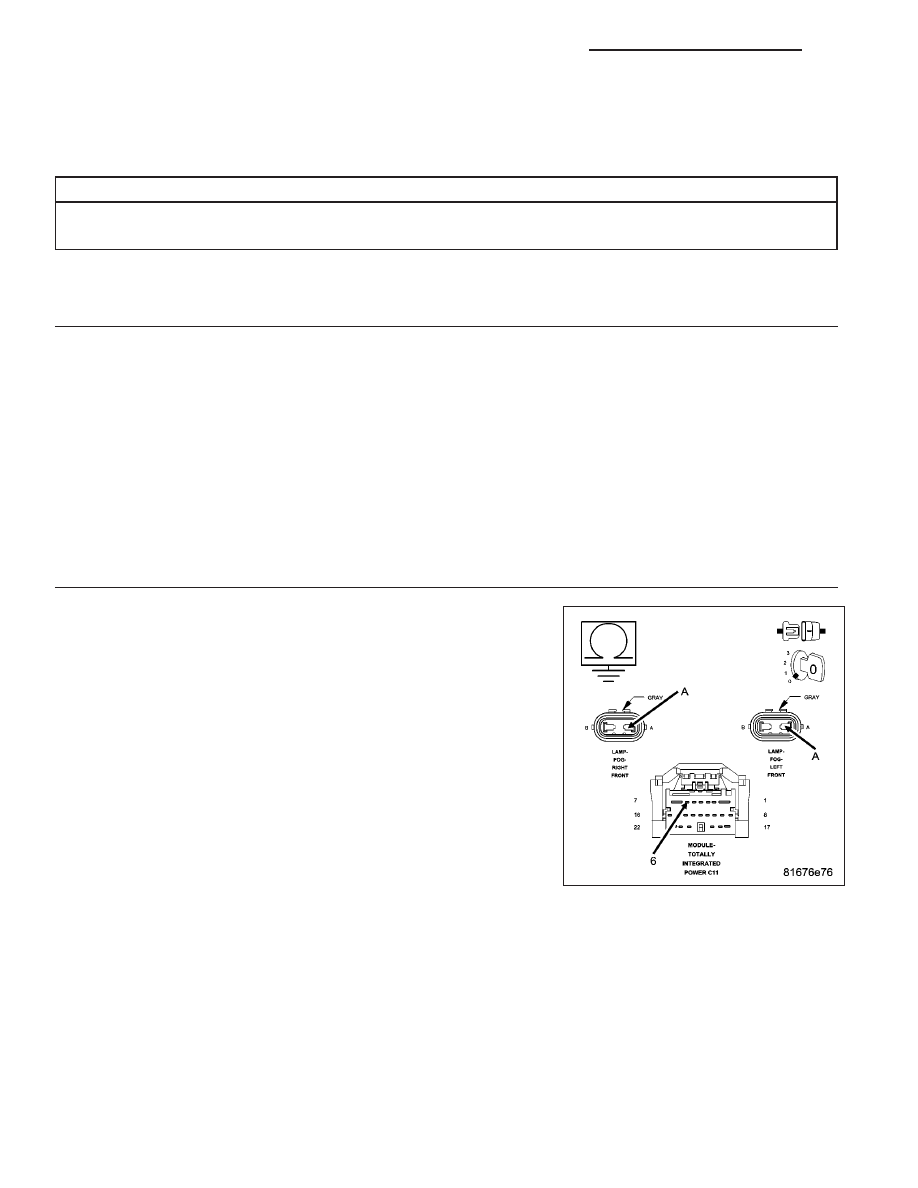

(L89)(L90) FRONT FOG LAMP CONTROL CIRCUIT SHORT TO GROUND

Turn the ignition off.

Disconnect the TIPM C11 harness connector.

Disconnect the Front Fog Lamp harness connector.

Measure the resistance between ground and the (L89)(L90) Front Fog
Lamp Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (L89)(L90) Front Fog Lamp Control circuit for a

short to ground condition.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)

No

>> Replace the Totally Integrated Power Module (TIPM) in

accordance with the service information.

Perform the BODY VERIFICATION TEST - VER 1. (Refer to
8 - ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE)
