3.

CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Totally Integrated Power Module C3 harness connector.

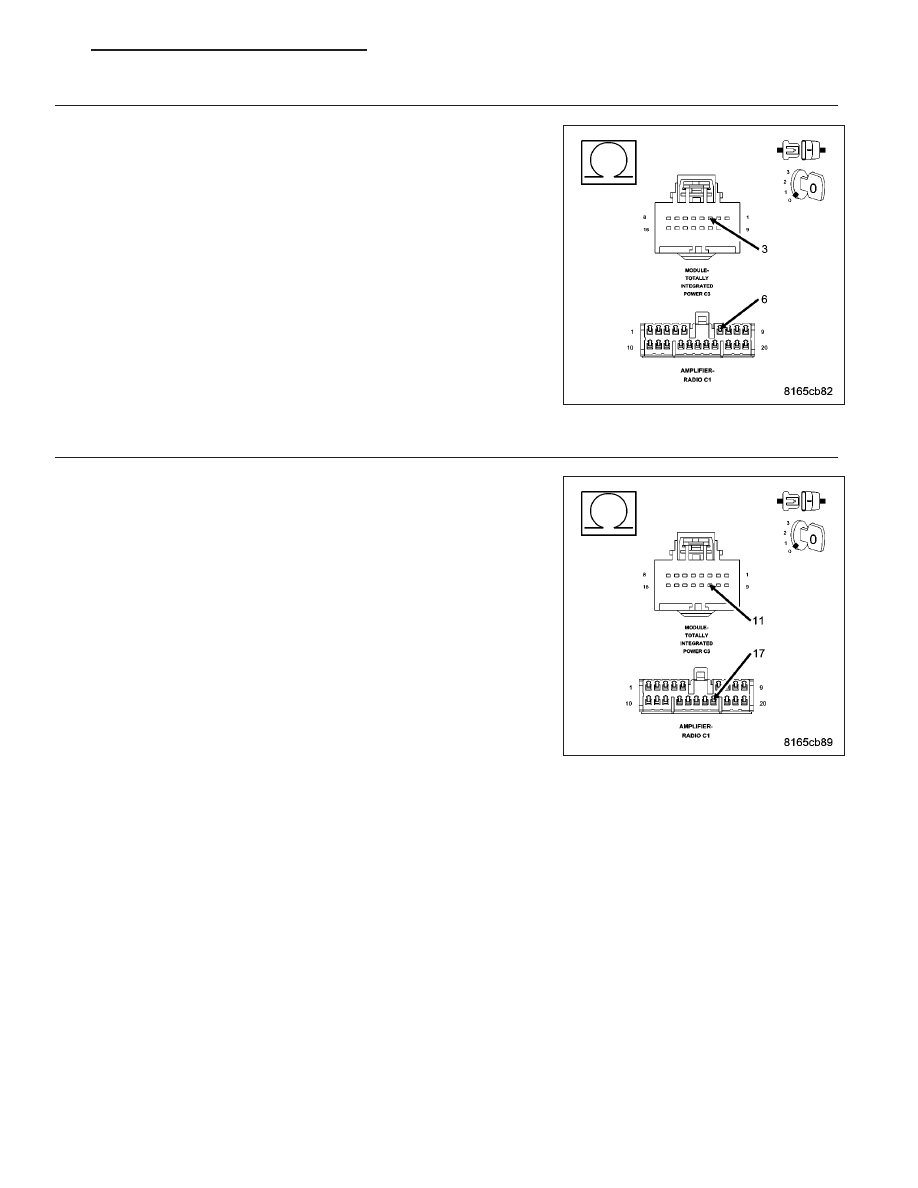

Measure the resistance of the (D55) CAN B BUS (+) circuit between the
Totally Integrated Power Module C3 harness connector and the Ampli-
fier C1 harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the CAN B BUS (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

4.

CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) CAN B BUS (–) circuit between the
Totally Integrated Power Module C3 harness connector and the Ampli-
fier C1 harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the CAN B BUS (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 117

U0020-CAN B BUS OFF PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

Continuously.

•

Set Condition:

•

Whenever the CAN B BUS (+) or B BUS (–) circuit is open, shorted to voltage or shorted to ground, this code
will set.

Possible Causes

CAN B BUS DTCs IN THE TOTALLY INTEGRATED POWER MODULE

(D54) CAN B BUS (–) CIRCUIT OPEN

(D55) CAN B BUS (+) CIRCUIT OPEN

AMPLIFIER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

Turn the ignition on.

With the scan tool, record and erase DTCs.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTCs.

Does the scan tool display: U0020-CAN B BUS OFF PERFORMANCE?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1.

2.

CHECK FRONT CONTROL MODULE DTCs

With the scan tool, read Totally Integrated Power Module DTCs.

Does the scan tool display any CAN B BUS DTCs – ACTIVE?

Yes

>> Refer to the symptom list for problems related to Communication in the ELECTRICAL.– ELECTRONIC

CONTROL MODULES – ELECTRICAL DIAGNOSES section.

No

>> Go to 3

8A - 118

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

PM

3.

CAN B BUS (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Totally Integrated Power Module C3 harness connector.

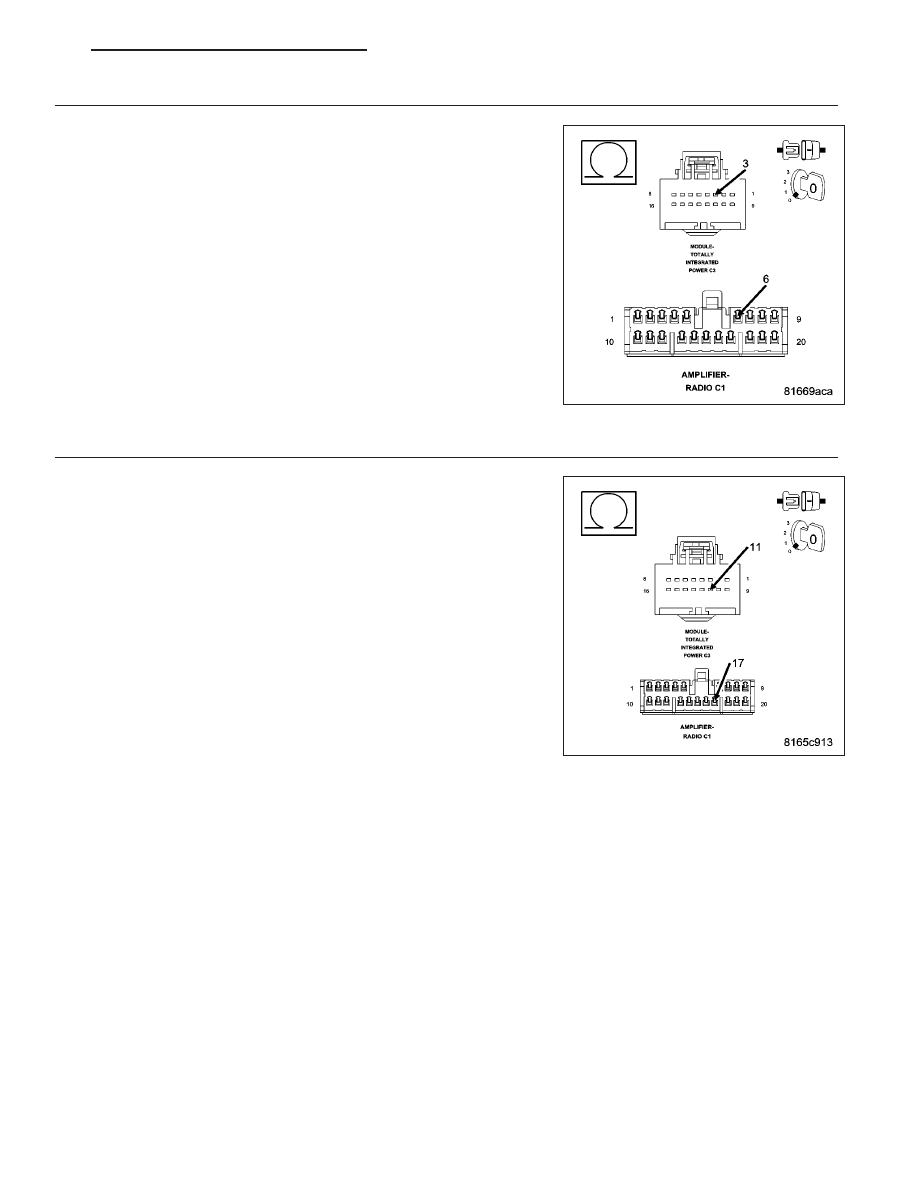

Measure the resistance of the (D55) CAN B BUS (+) circuit between the
Totally Integrated Power module C3 harness connector and the Ampli-
fier C1 harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the CAN B BUS (+) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

4.

CAN B BUS (–) CIRCUIT OPEN

Measure the resistance of the (D54) CAN B BUS (–) circuit between the
Totally Integrated Power Module C3 harness connector and the Ampli-
fier C1 harness connector.

Is the resistance below 2.0 ohms?

Yes

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the CAN B BUS (–) circuit for an open.

Perform BODY VERIFICATION TEST - VER 1.

U0184-LOST COMMUNICATION WITH RADIO

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0186-LOST COMMUNICATION WITH AUDIO AMPLIFIER

For a complete wiring diagram Refer to Section 8W.

PM

AUDIO/VIDEO SYSTEMS- ELECTRICAL DIAGNOSIS

8A - 119

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0195-LOST COMMUNICATION WITH SDAR

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0197-LOST COMMINICATION WITH HANDS FREE MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0199-LOST COMMINICATION WITH DRIVERS DOOR MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0200-LOST COMMINICATION WITH PASSENGER DOOR MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0151-LOST COMMINICATION WITH OCCUPANT RESTRAINT CONTROLLER

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.

U0154-LOST COMMINICATION WITH OCCUPANT CLASSIFICATION MODULE

For a complete wiring diagram Refer to Section 8W.

(Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for the diagnostic
test procedure.
