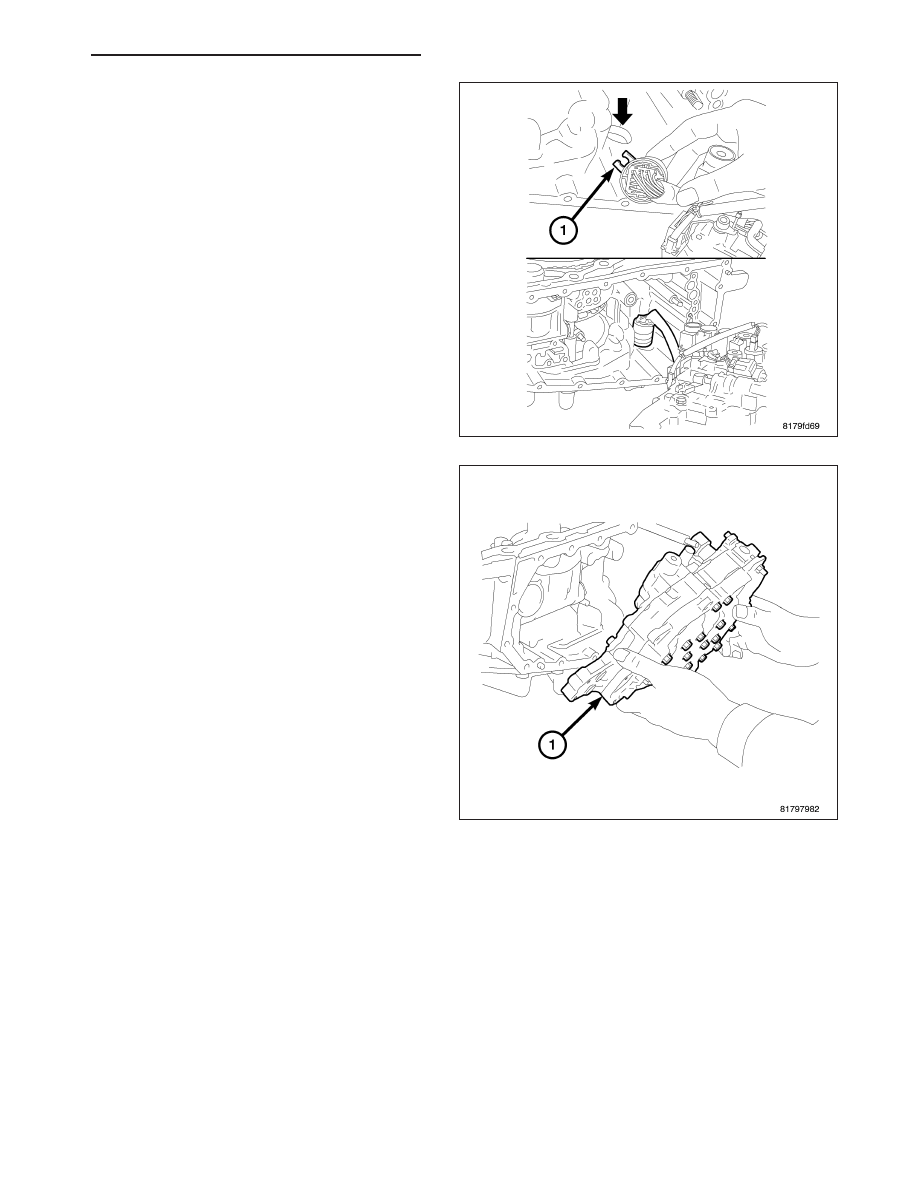

2. Position the locating tab (1) of the terminal body as

shown and install the terminal body into the trans-
axle case.

3. Install the control valve assembly (1) up from the

bottom side and install it into the transaxle case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 435

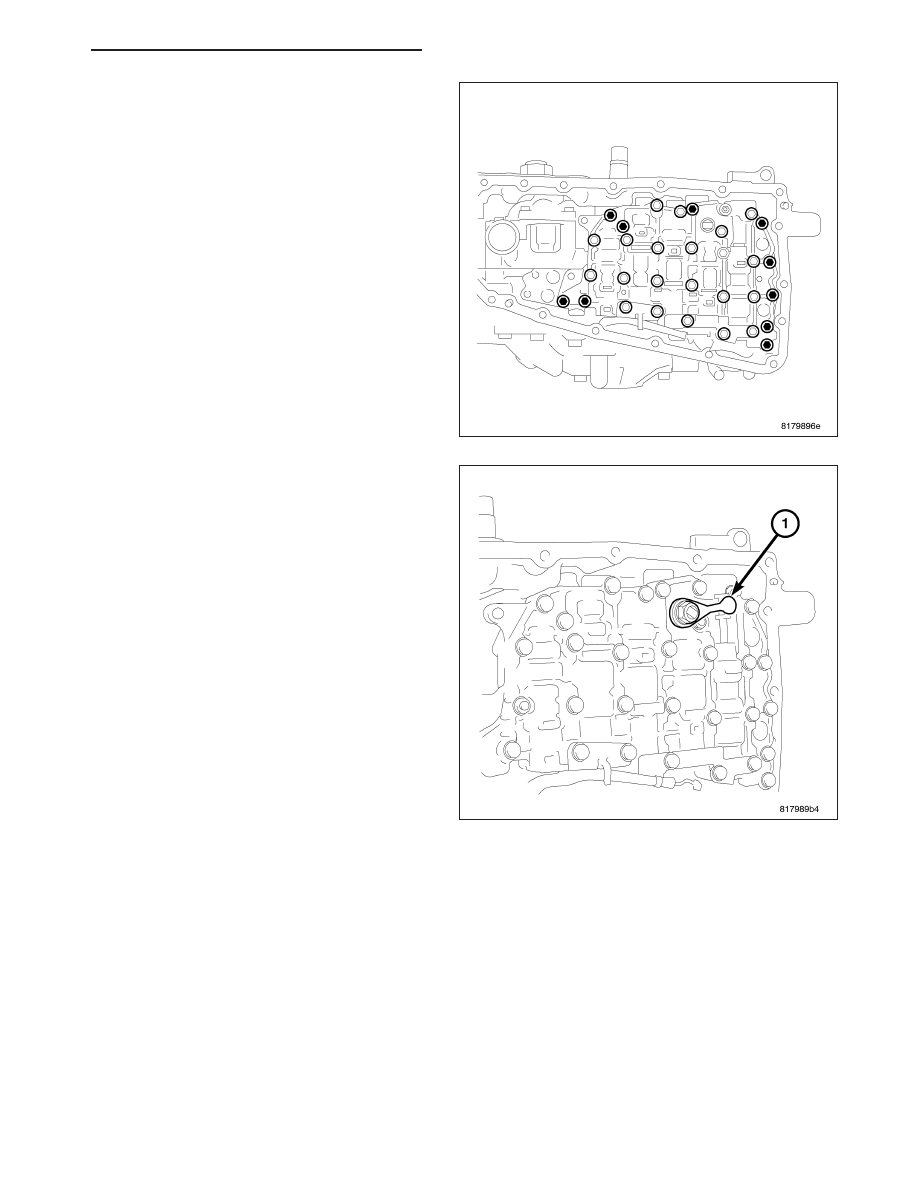

4. Align the notch (1) of the pulley ratio linkage with

the sheave position sensor (2).

CAUTION: Apply CVT fluid when installing the
bushing.

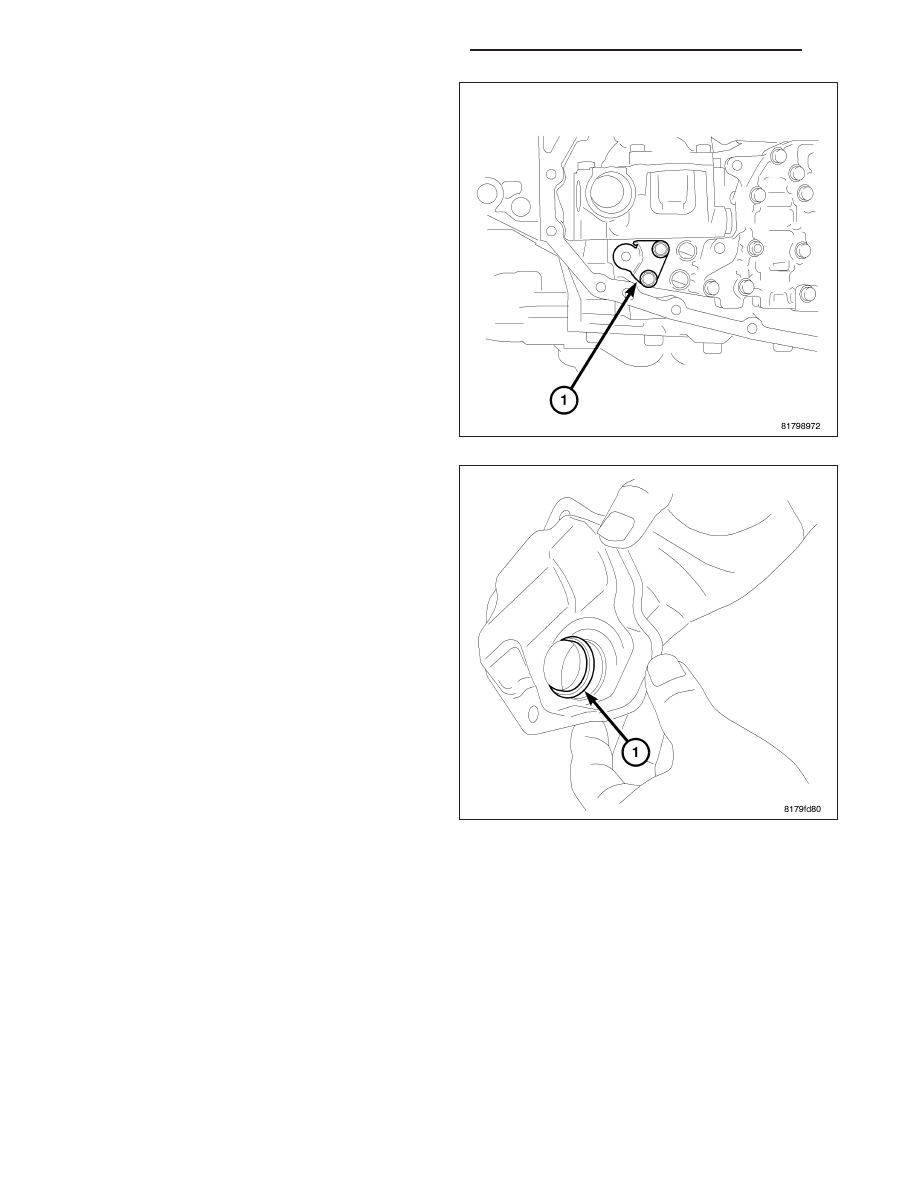

5. Install the bushing (1) into the control valve

assembly.

21 - 436

AUTOMATIC - CVT-SERVICE INFORMATION

PM

6. Torque the mounting bolts of the control valve body

assembly to 8 N·m (70 in.lbs).

7. Install the manual lever (1) onto the manual shaft.

Install and torque the mounting nut to 22 N·m (16
in. lbs.).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 437

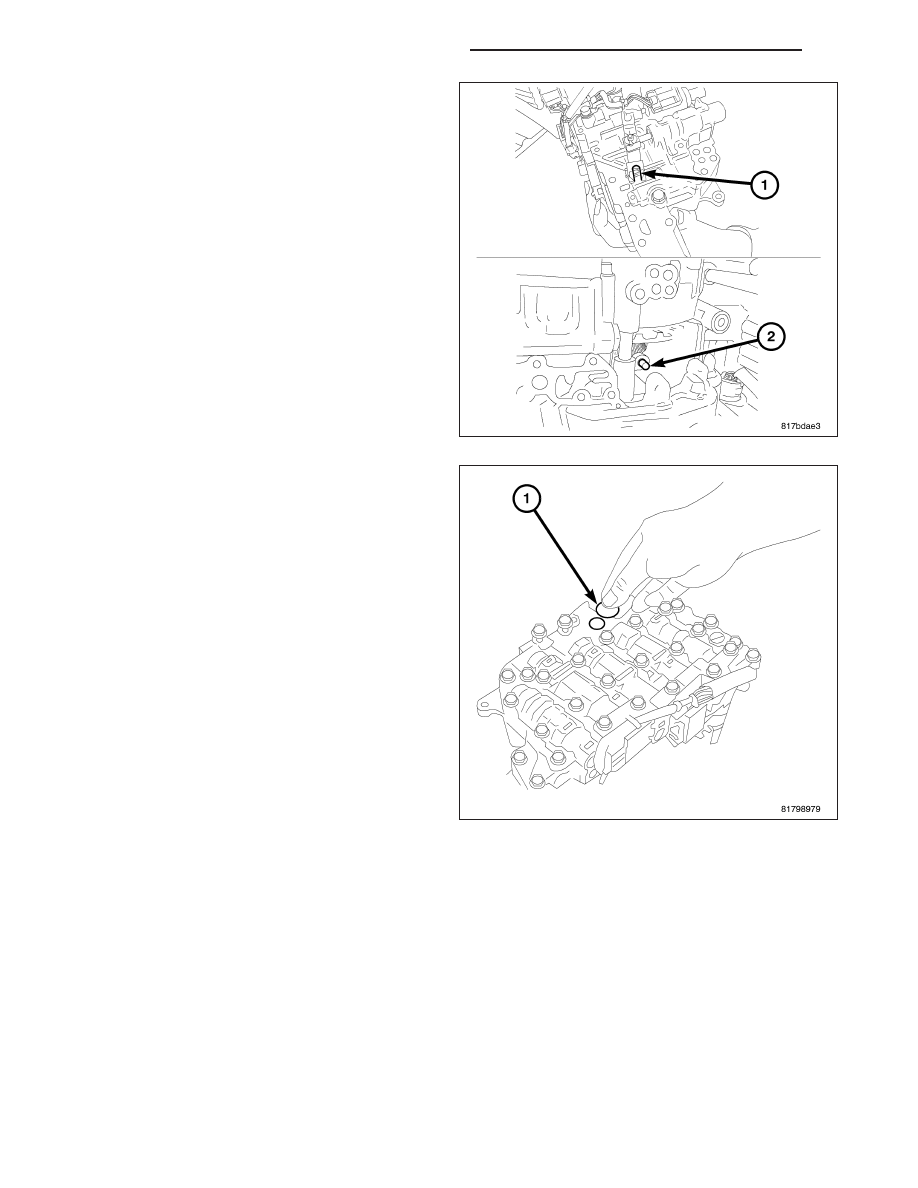

8. Install the bracket (1) onto the control valve assem-

bly. Install and tighten the mounting bolts to 8 N·m
(70 in. lbs.).

CAUTION: Do not re-use the o-ring. Apply CVT
fluid when installing the o-ring.

9. Install the new o-ring (1) onto the new oil strainer.
