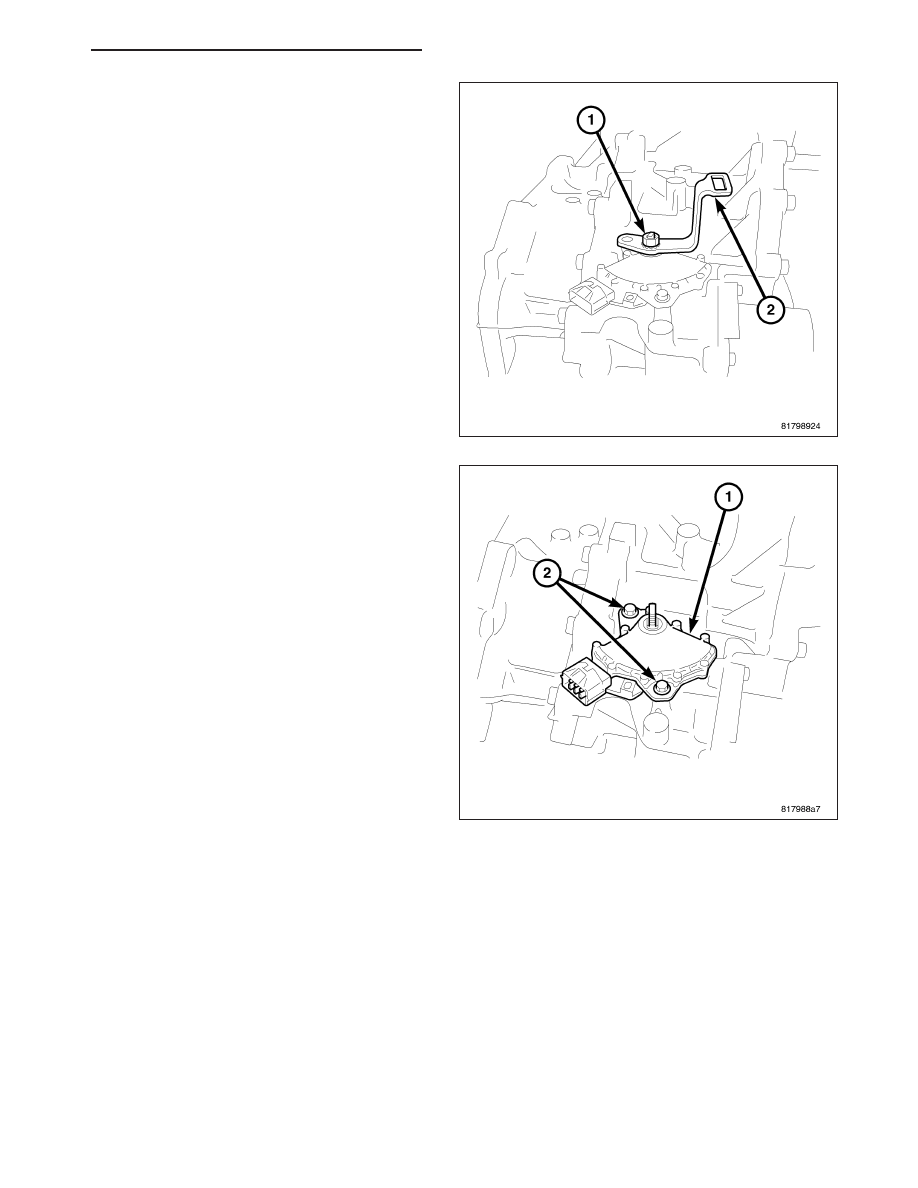

7. Remove the nut (1) holding the shift lever (2) to the

manual shaft.

8. Remove the shift lever from the manual shaft.

9. Remove the bolts (2) holding the transmission

range sensor (TRS) (1) to the transaxle case.

10. Remove the (TRS) transmission range sensor (1)

from the transaxle case and the manual shaft.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 315

11. Remove the snap ring (1) from the terminal body

(2) and press the terminal body into the transaxle
case.

CAUTION: Be careful not to cause damage to the
terminal body.

12. Remove CVT fluid cooler (1) from transaxle case.

Remove and discard the CVT fluid cooler o-ring.

21 - 316

AUTOMATIC - CVT-SERVICE INFORMATION

PM

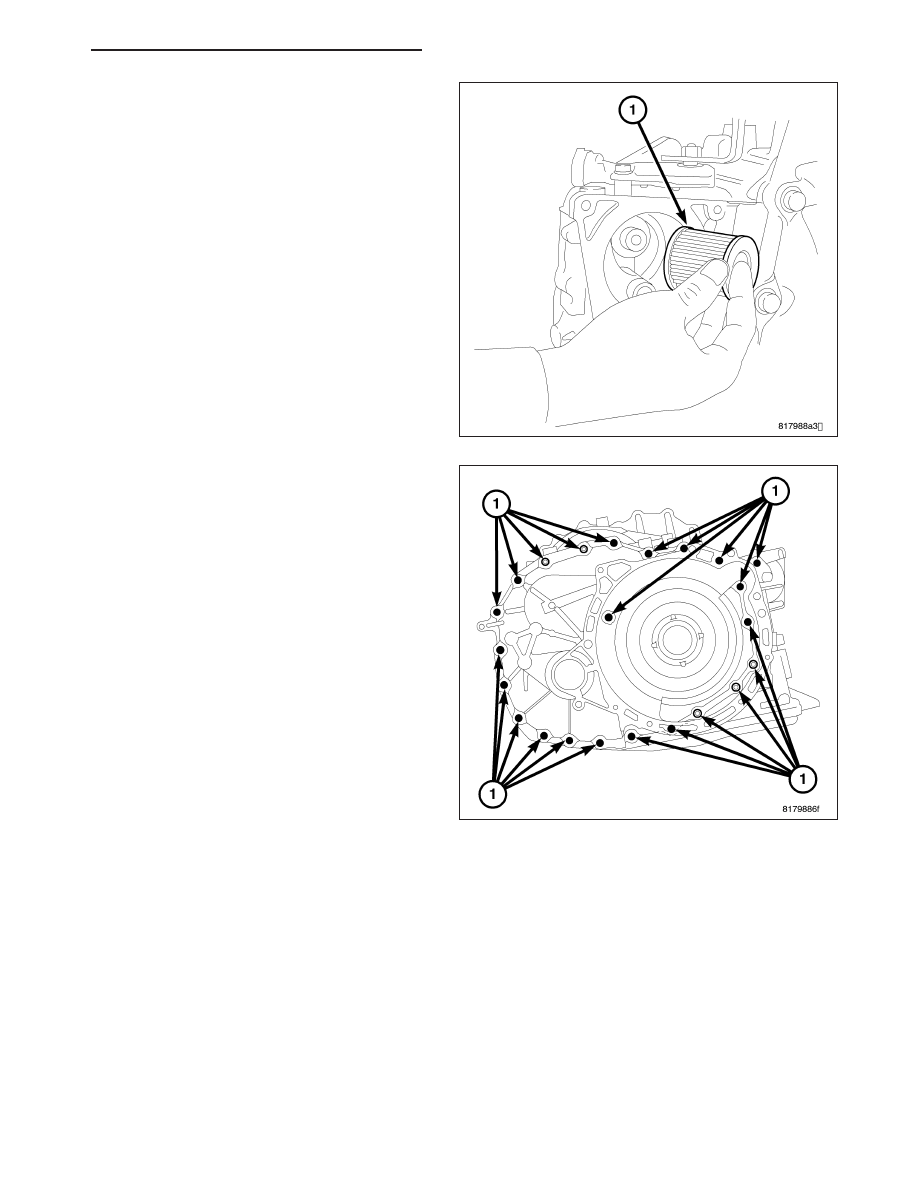

13. Remove the bolts holding the CVT fluid filter to

the transaxle case.

14. Remove the CVT fluid filter (1) from the transaxle

case.

15. Remove the converter housing mounting bolts.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 317

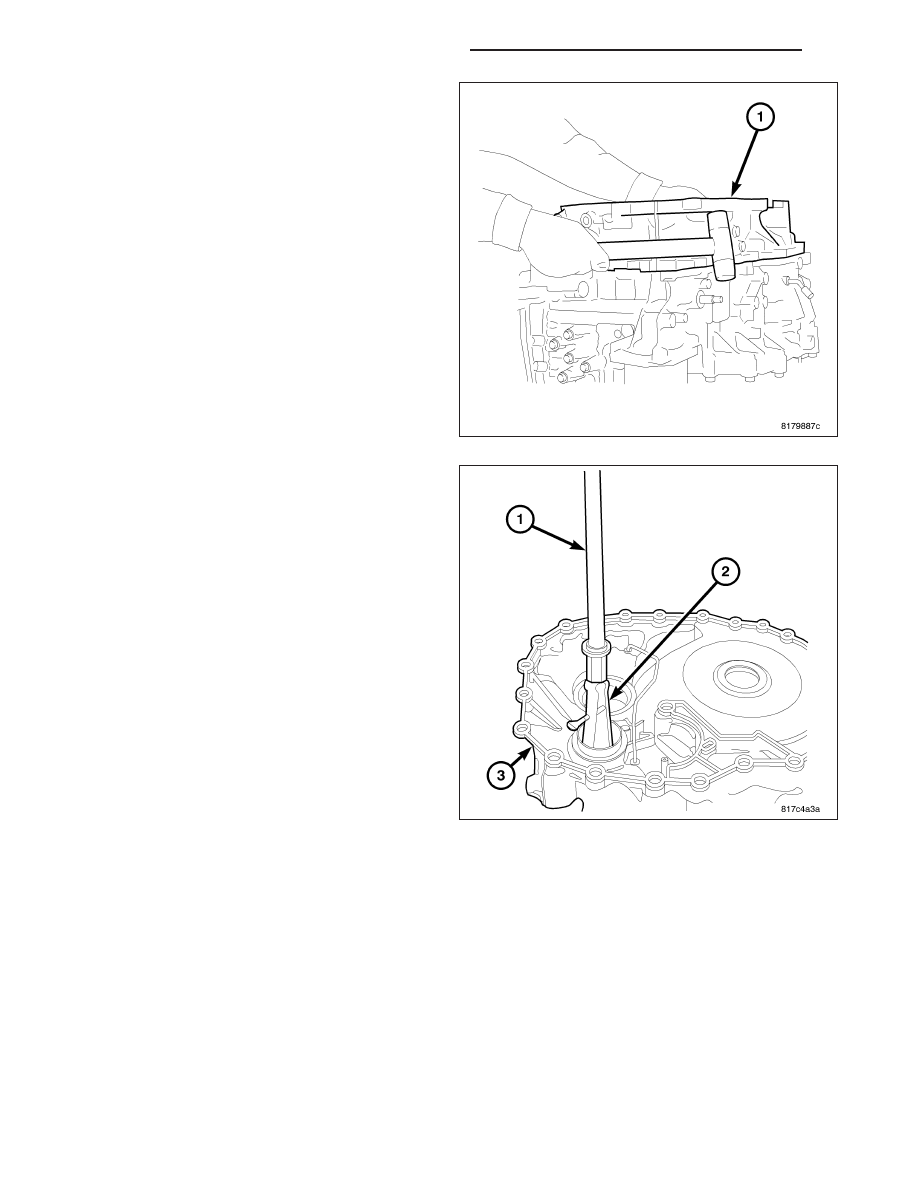

16. Remove the converter housing (1) by tapping with

plastic hammer.

CAUTION: There is a possibility that the drive
sprocket adjusting shim may be dislodged and fall
out.

17. Remove outer race of reduction gear bearing (1)

from the converter housing using Puller 7794-A
and Slide Hammer C-637.

21 - 318

AUTOMATIC - CVT-SERVICE INFORMATION

PM
