12. Fill and bleed the power steering system. (Refer to 19 - STEERING - STANDARD PROCEDURE)

13. Check for leaks.

14. Install the engine appearance cover.

DIESEL ENGINE

CAUTION: Power steering fluid hoses must remain away from the exhaust system, driveshafts, vehicle com-
ponents and any unfriendly surface that can possibly damage hoses.

1. Using a lint free towel, wipe clean the open power steering hose end and power steering pump port. Replace

any used O-rings with new. Lubricate the O-ring with fresh power steering fluid.

2. Install the power steering pressure hose into the engine compartment.

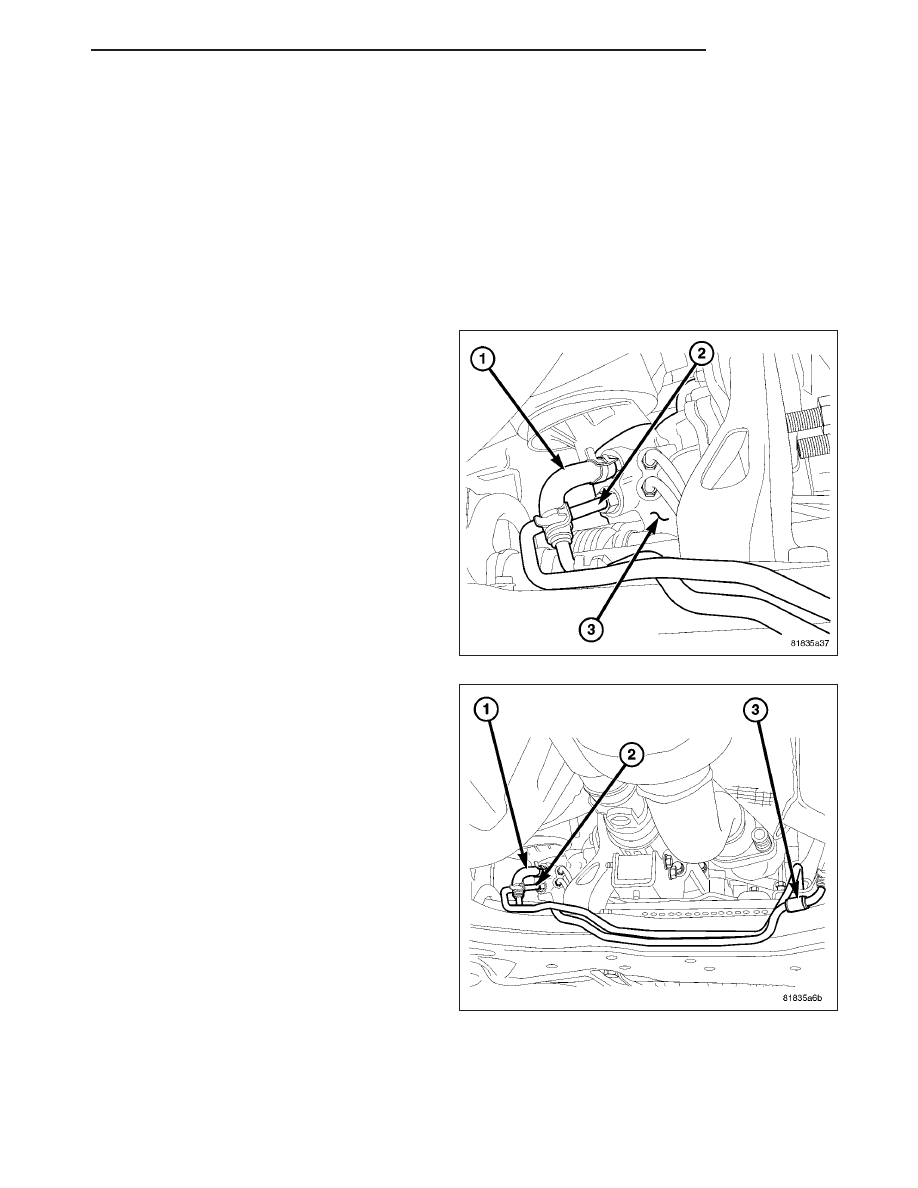

3. Install the pressure line (2) at the gear (3).

4. Install the pressure line (2) in place at the cross-

member.

5. Lower the vehicle.

PM

PUMP

19 - 79

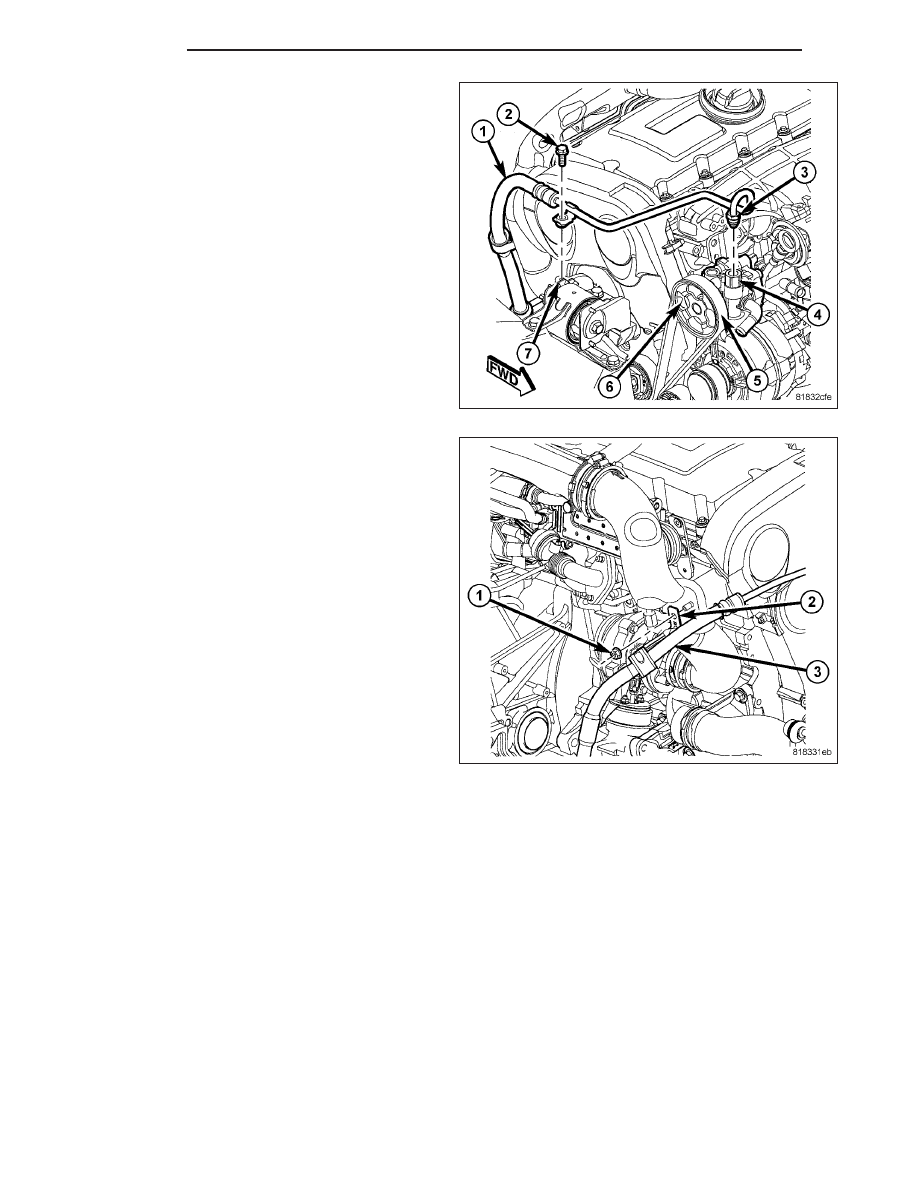

6. Install the pressure line (3) at the pump pressure

port (4). Tighten the tube nut to 32 N·m (24 ft. lbs.).

7. Install the pressure line routing bracket bolt (2) to

the upper mount (7).

8. Install the mounting bolt (1) for the pressure line

bracket (2) to the rear of the engine. Tighten the
nut to 24 N·m (18 ft. lbs.).

9. Fill and bleed the power steering system. (Refer to

19 - STEERING - STANDARD PROCEDURE)

10. Check for leaks.

11. Install the engine appearance cover.

19 - 80

PUMP

PM

HOSE-RETURN

REMOVAL

NOTE: Before proceeding, (Refer to 19 - STEERING - WARNING).

1. Remove the engine appearance cover.

2. Remove the coolant recovery bottle. (Refer to 7 - COOLING/ENGINE/COOLANT RECOVERY CONTAINER -

REMOVAL)

3. Siphon as much fluid as possible from the power steering fluid reservoir.

4. Remove the power steering fluid reservoir. (Refer to 19 - STEERING/PUMP/RESERVOIR - REMOVAL)

5. Remove the windshield washer reservoir. (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WASHER RESER-

VOIR - REMOVAL)

6. Remove the front fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT FASCIA - REMOVAL)

7. Remove the right headlamp. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/FRONT LAMP UNIT -

REMOVAL)

8. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

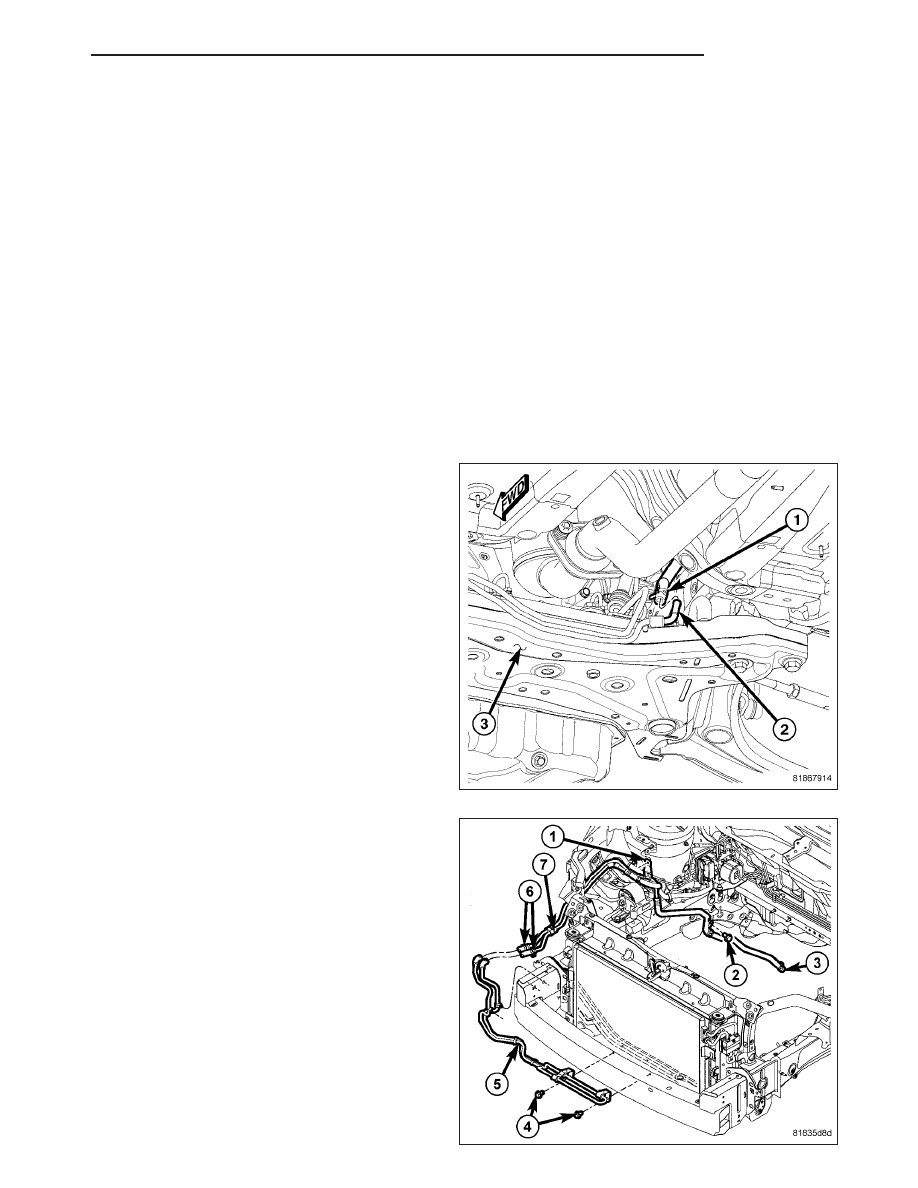

9. Remove the return hose (1) at the return tube (2).

10. Remove the return hose routing clamp pushpin

(2) securing the return hose (7) to the frame rail.

11. Lower the vehicle.

12. Remove the return hose routing clamp screw (1)

securing the return hose (7) to the strut tower.

13. Remove the hose clamps (6) securing the return

hose to the power steering reservoir and cooler.
Slide the hose off the end of the cooler tube.

14. Remove the return hose from the vehicle.

PM

PUMP

19 - 81

INSTALLATION

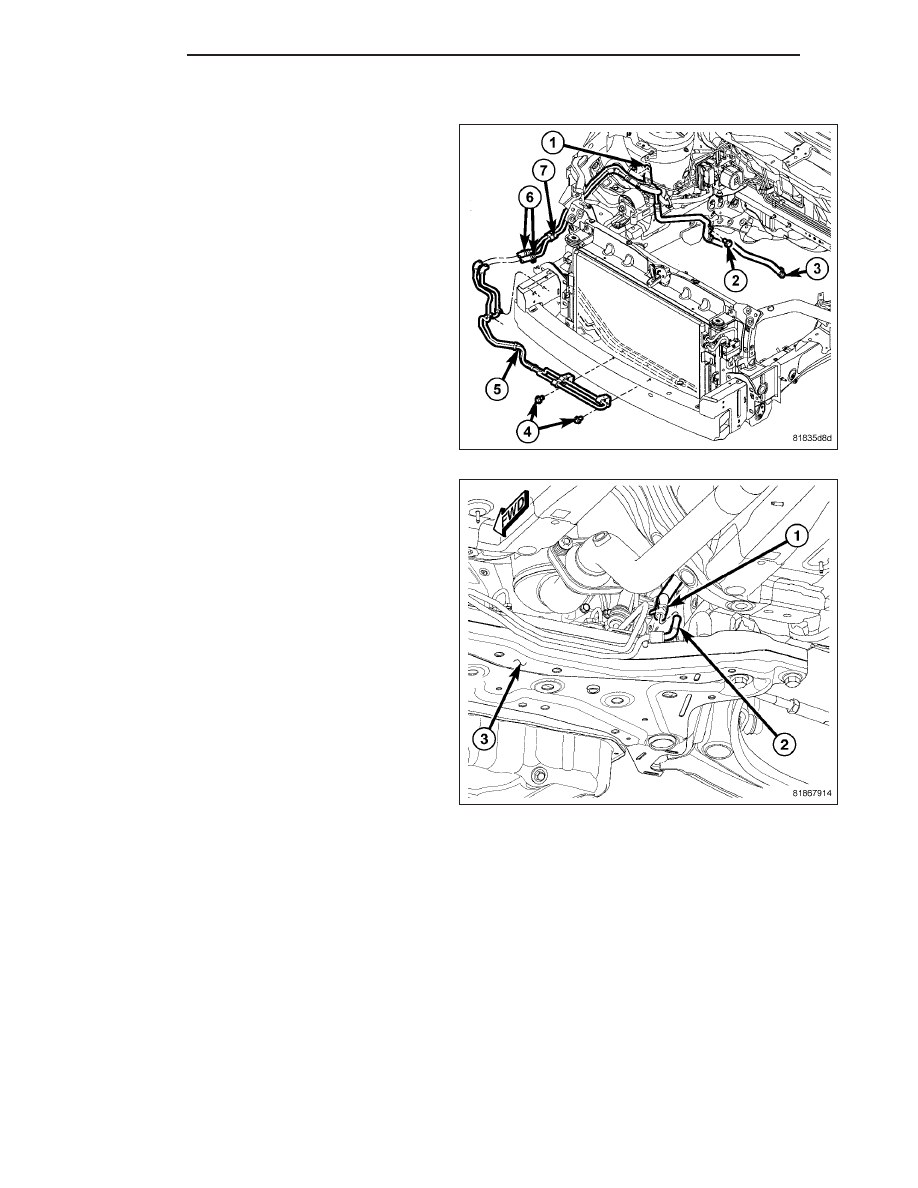

1. Install the power steering return hose (7) into the

engine compartment.

2. Install the return hose routing clamp screw (1)

securing the return hose (7) to the strut tower.

3. Install the return hose onto the cooler tubes (5) and

install the hose clamps (6).

4. Raise and support the vehicle. (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE)

5. Install the pushpin (2) securing the return hose to

the frame rail.

6. Install the return hose (1) at the return tube (2).

7. Lower the vehicle.

8. Install the right headlamp. (Refer to 8 - ELECTRICAL/LAMPS/LIGHTING - EXTERIOR/FRONT LAMP UNIT -

INSTALLATION)

9. Install the front fascia. (Refer to 13 - FRAME & BUMPERS/BUMPERS/FRONT FASCIA - INSTALLATION)

10. Install the windshield washer reservoir. (Refer to 8 - ELECTRICAL/WIPERS/WASHERS/WASHER RESERVOIR

- INSTALLATION)

11. Install the power steering fluid reservoir. (Refer to 19 - STEERING/PUMP/RESERVOIR - INSTALLATION)

12. Install the coolant recovery bottle. (Refer to 7 - COOLING/ENGINE/COOLANT RECOVERY CONTAINER -

INSTALLATION)

13. Fill and bleed the power steering system. (Refer to 19 - STEERING - STANDARD PROCEDURE)

14. Check for leaks.

15. Install the engine appearance cover.
