INSTALLATION

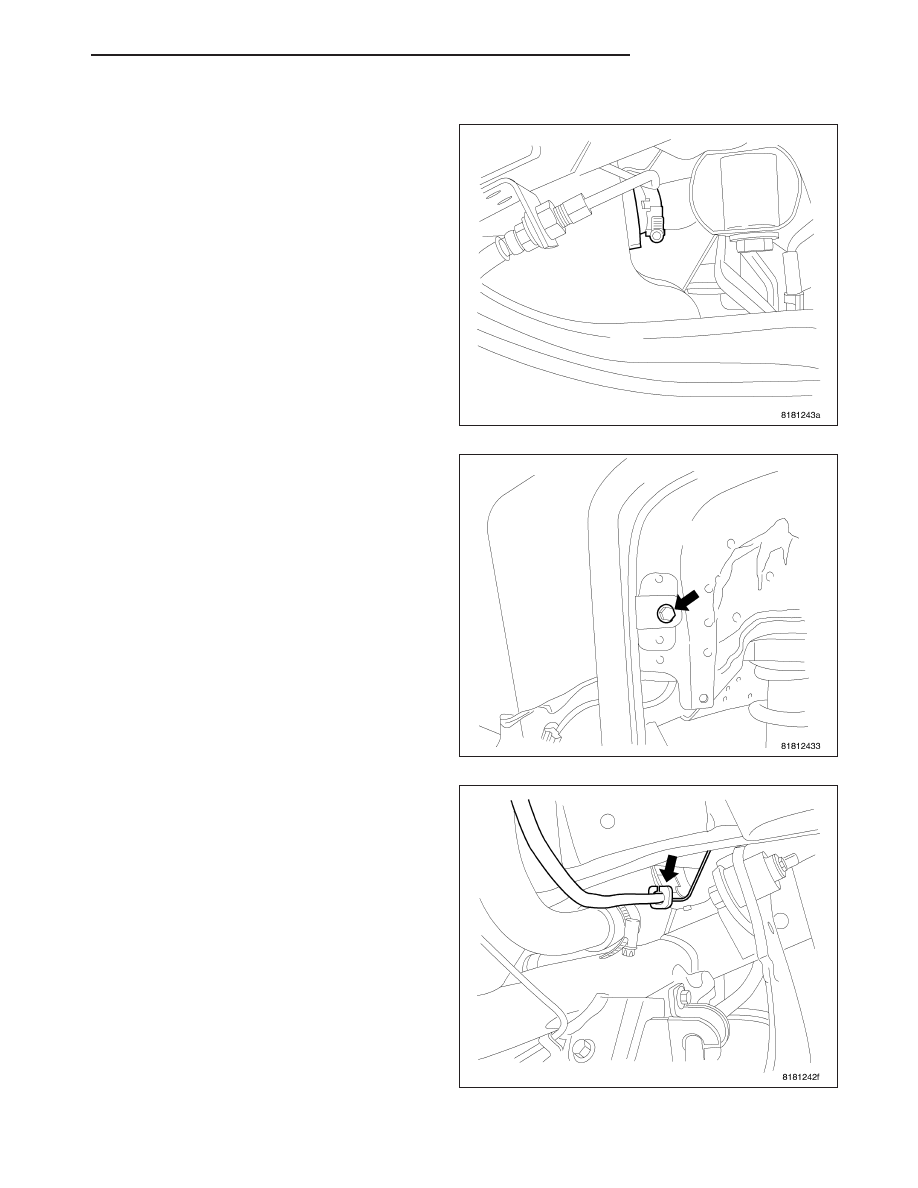

1.

Install fuel filler tube. Connect fuel filler tube hose

to fuel tank neck and tighten clamp to 2.8 N·m (24
ins. lbs.).

2. Install fuel filler tube mounting screw and tighten to

9 N·m (79.5 ins. lbs.).

3. Connect filler tube vent line.

PM

FUEL DELIVERY

14 - 45

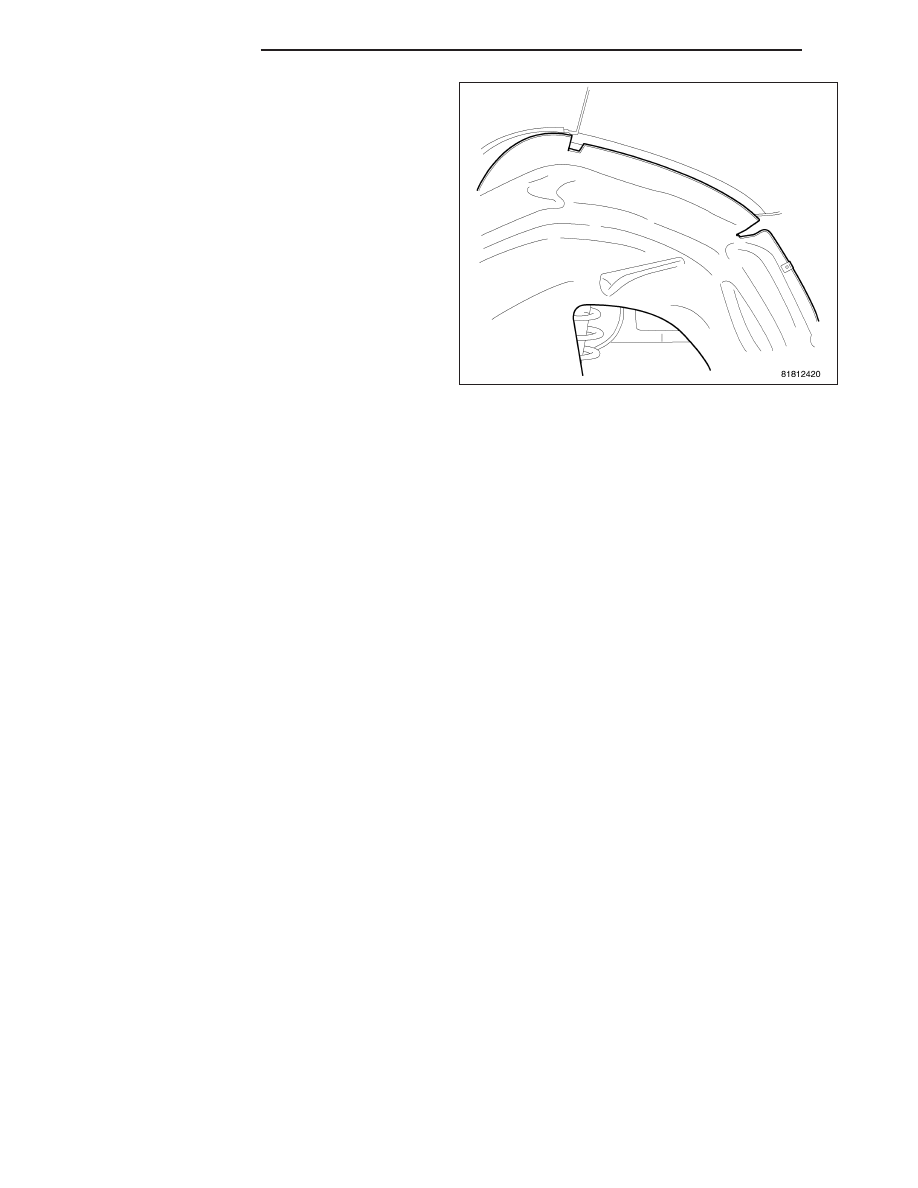

4. Install the inner splash shield.

5. Install rear tire.

6. Lower vehicle.

7. Install fuel filler tube cap.

8. Install the negative battery cable.

9. Install the air cleaner lid and makeup air hose.

14 - 46

FUEL DELIVERY

PM

INLET FILTER

DESCRIPTION

The fuel pump inlet strainer is a non-serviceable part.

PM

FUEL DELIVERY

14 - 47
