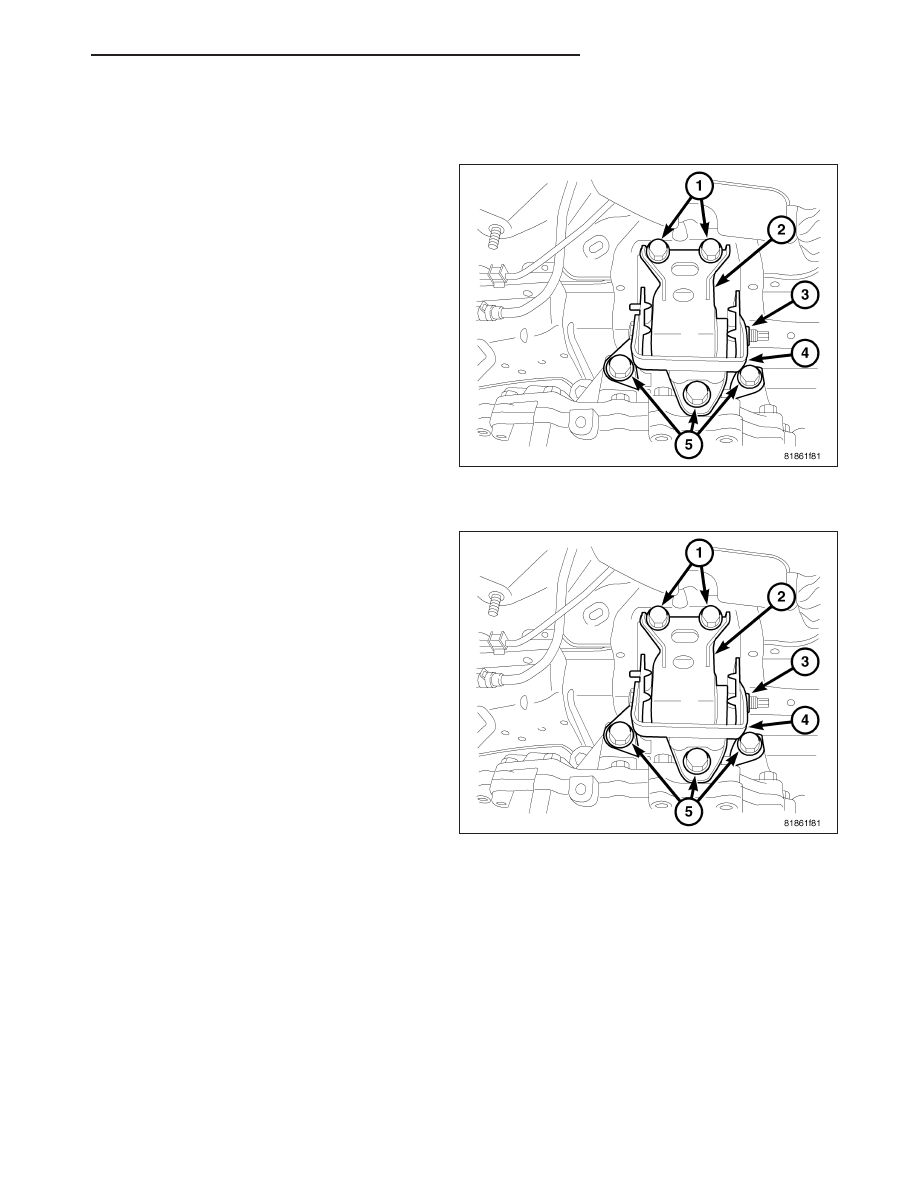

MOUNT-LEFT

REMOVAL

1. Remove air cleaner assembly.

2. Disconnect negative cable from battery.

3. Remove PCM.

4. Remove PCM mounting bracket.

5. Support transaxle with a suitable jack.

6. Remove left mount through bolt (3).

7. Remove mount to transaxle bolts (5).

8. Remove left mount bracket (4).

9. Remove left mount bracket to body frame rail fas-

teners.

10. Remove mount.

INSTALLATION

1. Install mount.

2. Install left mount to frame rail bolts and torque to

28N·m (250 in. lbs.).

3. Install left mount bracket (4).

4. Install mount to transaxle bolts (5) and torque to 68

N·m (50 ft.lbs.).

5. Install mount through bolt (3) and torque to 115

N·m (85 ft.lbs.).

6. Remove jack.

7. Install PCM mounting bracket.

8. Install PCM.

9. Connect negative battery cable.

10. Install air cleaner assembly.

PM

ENGINE 2.4L WORLD

9 - 1731

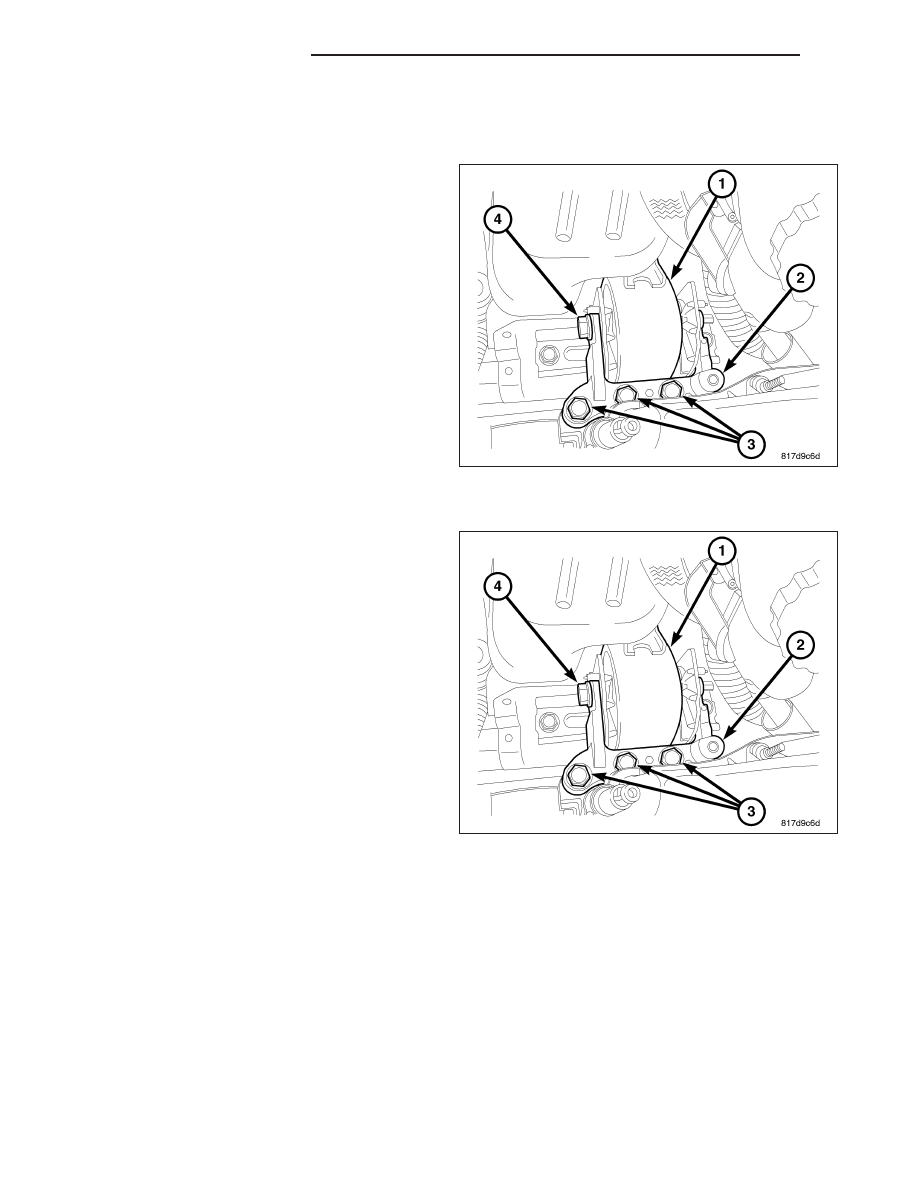

MOUNT-RIGHT

REMOVAL

1. Remove coolant reservoir and set aside.

2. Remove power steering reservoir and set aside.

3. Remove windshield washer bottle.

4. Remove power steering line support bracket from

engine mount.

5. Support transaxle with a block of wood and a suit-

able jack.

6. Remove engine mount through bolt (4).

7. Remove engine mount bracket bolts (3).

8. Remove engine mount retaining bolts.

9. Remove engine mount.

INSTALLATION

1. Install engine mount.

2. Install engine mount retaining bolts and torque to

28 N·m (250 in. lbs.).

3. Install engine mount bracket and torque bolts (3) to

68 N·m (50 ft. lbs.).

4. Install engine mount through bolt (4) and torque to

115 N·m (85 ft. lbs.).

5. Remove jack.

6. Install power steering line support bracket at

engine mount.

7. Install windshield washer bottle.

8. Install power steering reservoir.

9. Install coolant reservoir.

9 - 1732

ENGINE 2.4L WORLD

PM

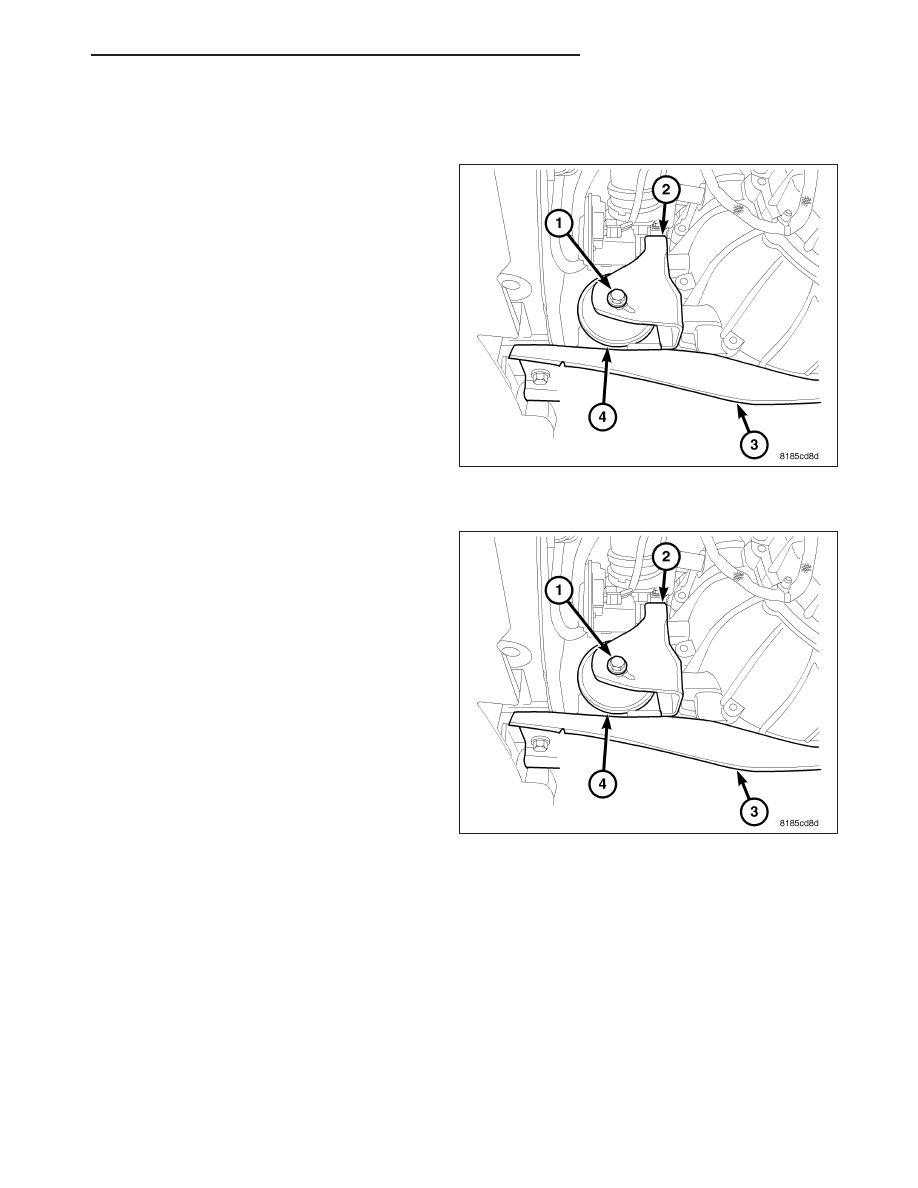

MOUNT-FRONT

REMOVAL

1. Raise vehicle.

2. Remove fore aft member (3) to mount (4) bolts.

3. Remove mount through bolt (1).

4. Remove fore aft member (3) mounting bolts and

remove.

5. Remove front mount (4).

INSTALLATION

1. Install mount (4) and tighten bolts.

2. Install fore aft member (3) and tighten bolts.

3. Install mount through bolt (1) and tighten.

4. Lower vehicle.

PM

ENGINE 2.4L WORLD

9 - 1733

MOUNT-REAR

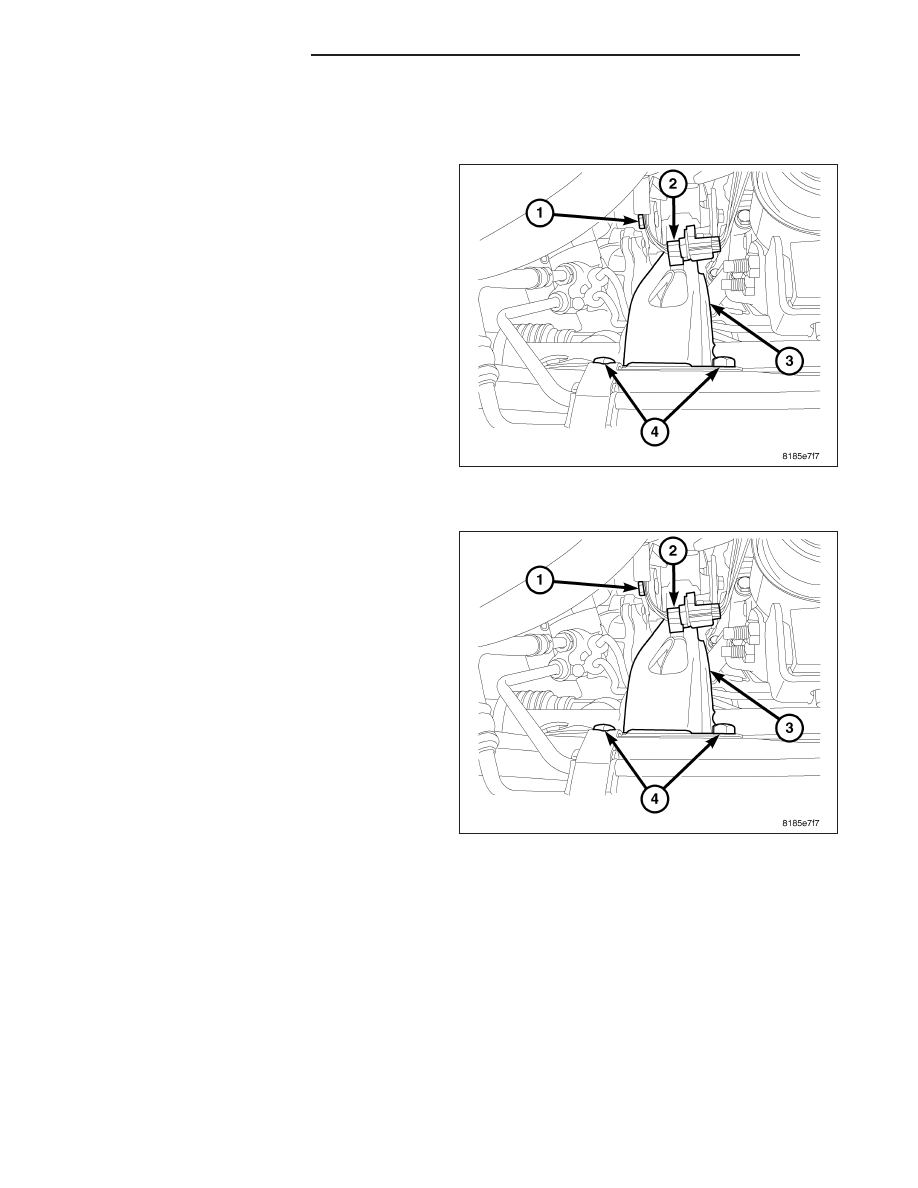

REMOVAL

1. Remove rear mount retaining bolts (4).

2. Remove rear mount through bolt (1).

3. Remove oxygen sensor connector (2) from mount.

4. Remove rear mount (3).

INSTALLATION

1. Install rear mount (3).

2. Install rear mount retaining bolts (4) and tighten.

3. Install rear mount through bolt (1) and tighten.

4. Install oxygen sensor connector (2) retainer to

mount (3).
