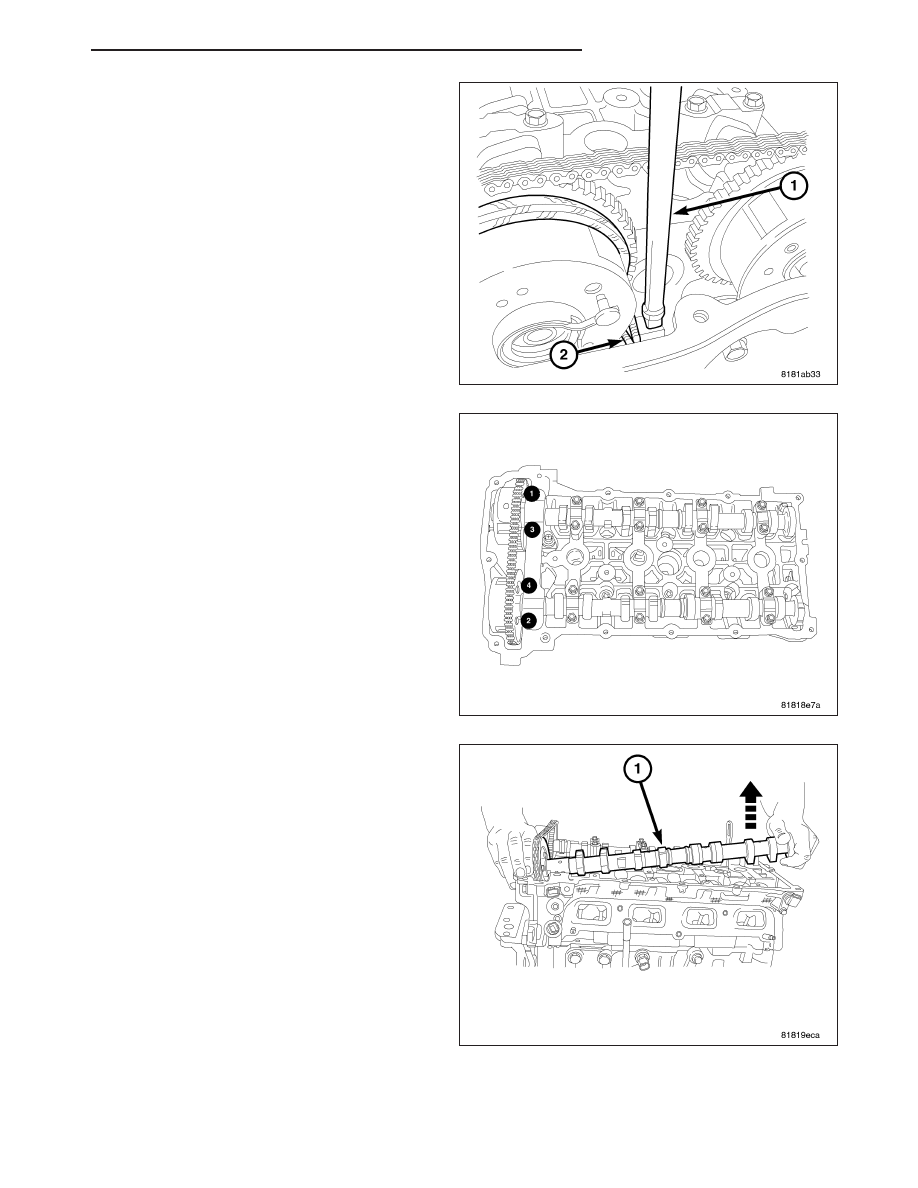

9. Lightly tap Wedge 9701(2) into place.

10. Remove the front camshaft bearing cap.

11. Slowly remove the remaining camshaft bearing

bolts one turn at a time following the above
sequence.

12. Remove intake camshaft (1) by lifting the rear of

the camshaft upward.

PM

ENGINE 2.4L WORLD

9 - 1695

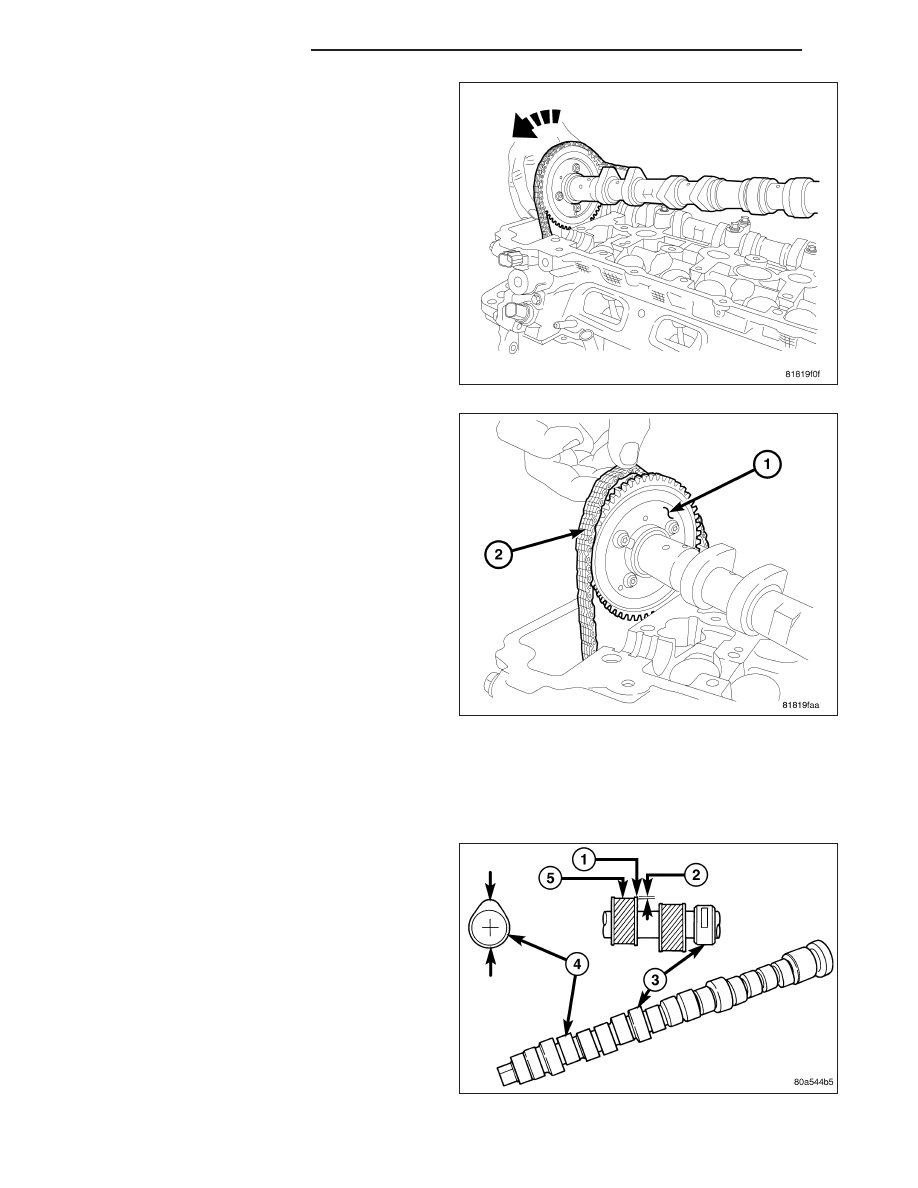

13. Rotate the camshaft while lifting out of the front

bearing cradle.

14. Lift the timing chain (2) off the sprocket (1).

15. Remove exhaust camshaft.

CLEANING

Clean camshafts with a suitable solvent.

INSPECTION

1. Inspect camshaft bearing journals for damage and

binding. If journals are binding, check the cylinder
head for damage. Also check cylinder head oil
holes for clogging.

2. Check the cam lobe and bearing surfaces for

abnormal wear and damage. Replace camshaft if
defective.

NOTE: If camshaft is replaced due to lobe wear or
damage, always replace the lash buckets.

9 - 1696

ENGINE 2.4L WORLD

PM

INSTALLATION

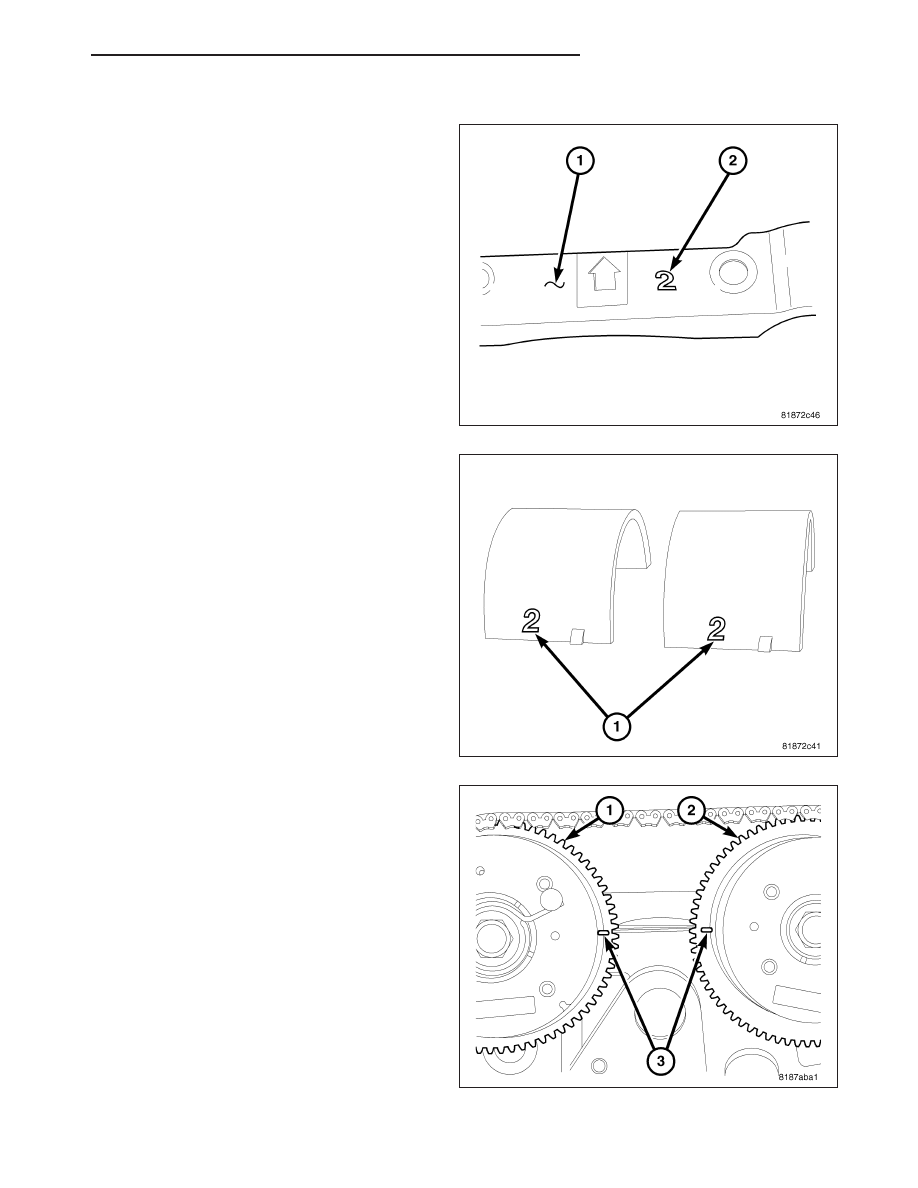

1. Identify which front cam cap (1) is installed on the

engine you are working on.

2. The cam cap (1) is numbered (2) either one, two,

or three, this corresponds to the select fit bearing
to use.

3. Install the corresponding select fit bearing that will

also be numbered (1) one, two, or three.

4. Oil all of the camshaft journals with clean engine

oil.

5. Install exhaust camshaft and position on bearing

journals in the cylinder head.

6. Align exhaust cam timing mark so it is parallel to

the cylinder head as shown.

PM

ENGINE 2.4L WORLD

9 - 1697

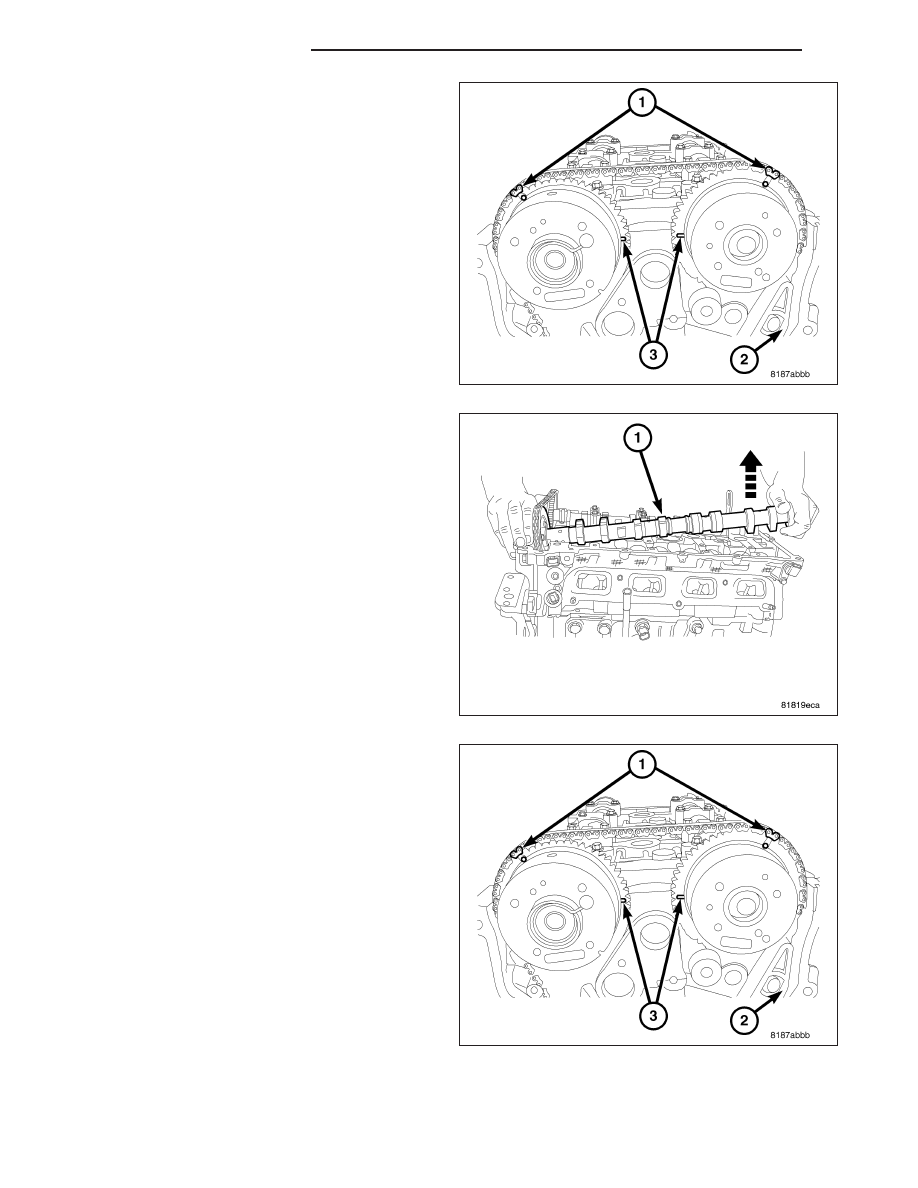

7. Install timing chain onto exhaust cam sprocket

making sure that the timing marks (1) on the
sprocket and chain are aligned.

8. Install intake camshaft by raising the rear of the

camshaft upward and roll the sprocket into the
chain.

9. Align the timing marks (1) on the intake cam

sprocket with the mark in the chain.

10. Position the intake camshaft into the bearing jour-

nals in the cylinder head.

11. Verify that the timing marks (1) are aligned on

both camshafts and that the timing marks (3) are
parallel with the cylinder head.

CAUTION: Install the front intake and exhaust camshaft bearing cap last. Ensure that the dowels are seated
and follow torque sequence or damage to engine could result.
