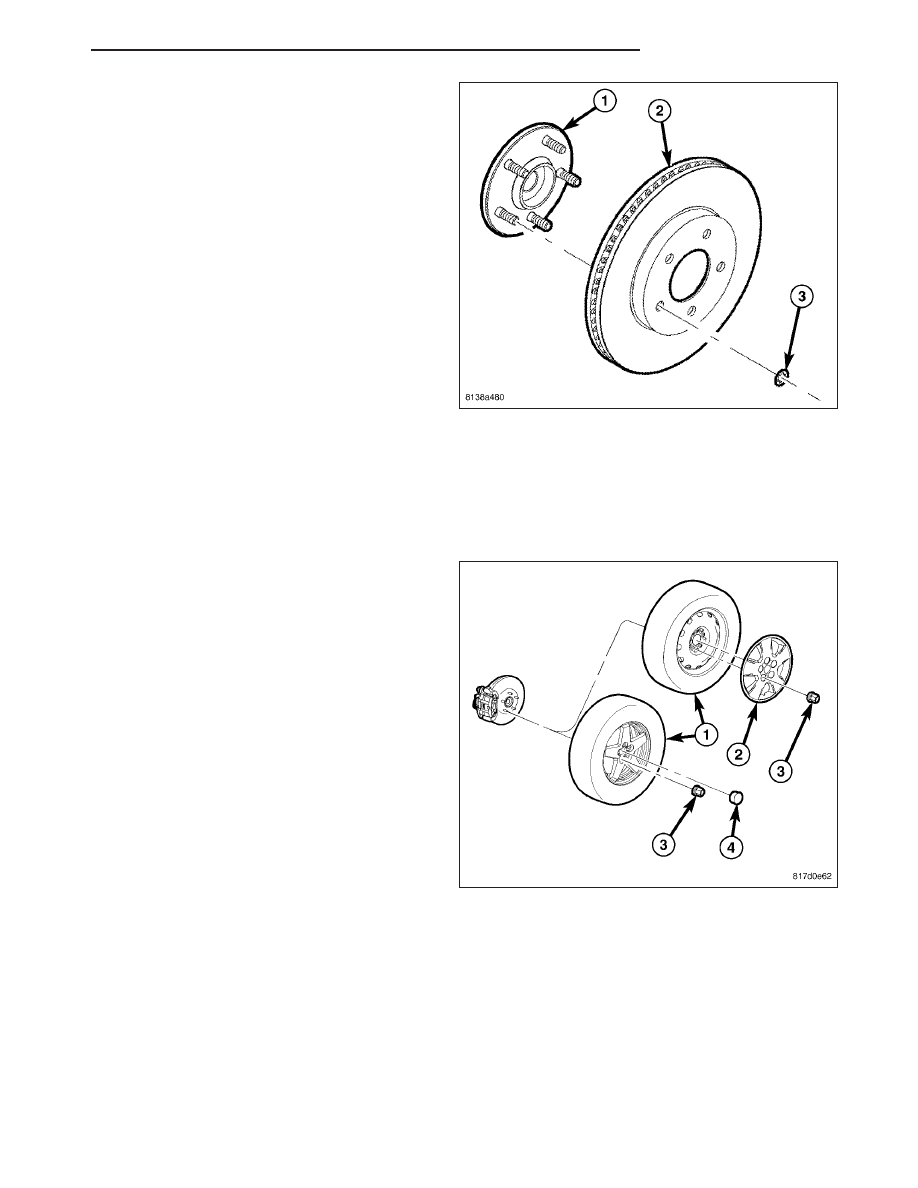

5. Remove any clips (3) retaining the brake rotor (2)

to the wheel studs.

6. Slide the brake rotor (2) off the hub and bearing

(1).

REAR BRAKE ROTOR

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

1. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

2. Remove the wheel mounting nuts (3), then the tire

and wheel assembly.

NOTE: In some cases, it may be necessary to retract the caliper piston in its bore a small amount in order
to provide sufficient clearance between the pads and the rotor to easily remove the caliper from the
knuckle. This can usually be accomplished before the guide pin bolts are removed, by grasping the inboard
side of the caliper and pulling outward working with the guide pins, thus retracting the piston. Never push
on the piston directly as it may get damaged.

PM

BRAKES - BASE

5 - 93

3. Remove the disc brake caliper (2) lower guide pin

bolt (1).

CAUTION:

When

moving

rear

brake

caliper

upward, use extreme care not to damage or over-
extend the flex hose. Damage may occur.

4. Rotate the caliper upward hinging off the upper

guide pin bolt. Rotate the caliper upward just
enough to allow brake rotor removal. Hang the cal-
iper assembly in this position using wire or a bun-
gee cord.

5. Remove any clips (2) retaining the brake rotor (3)

to the wheel studs.

6. Slide the brake rotor (3) off the hub and bearing (1)

and remove.

5 - 94

BRAKES - BASE

PM

INSTALLATION

FRONT BRAKE ROTOR

NOTE: Inspect disc brake pads before installation. (Refer to 5 - BRAKES/HYDRAULIC/MECHANICAL/BRAKE
PADS/SHOES - INSPECTION)

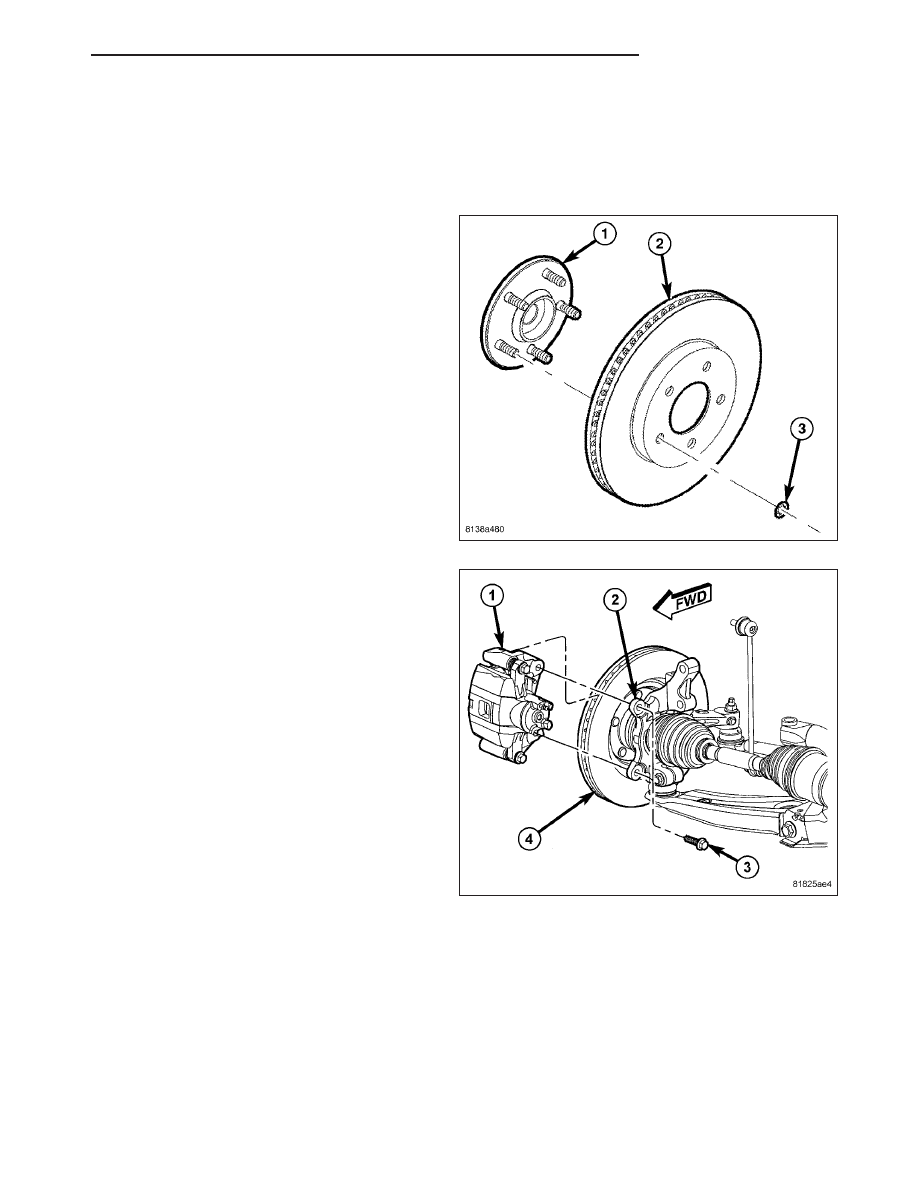

1. Clean the hub face (1) to remove any dirt or corro-

sion where the rotor mounts.

2. Install the brake rotor (2) over the studs on the hub

and bearing.

3. Install the disc brake caliper and adapter bracket

assembly (1) over the brake rotor (4) and knuckle
(2).

4. Install the mounting bolts (3) securing the caliper

adapter bracket to the knuckle (2). Tighten the
bolts to 108 N·m (80 ft. lbs.).

PM

BRAKES - BASE

5 - 95

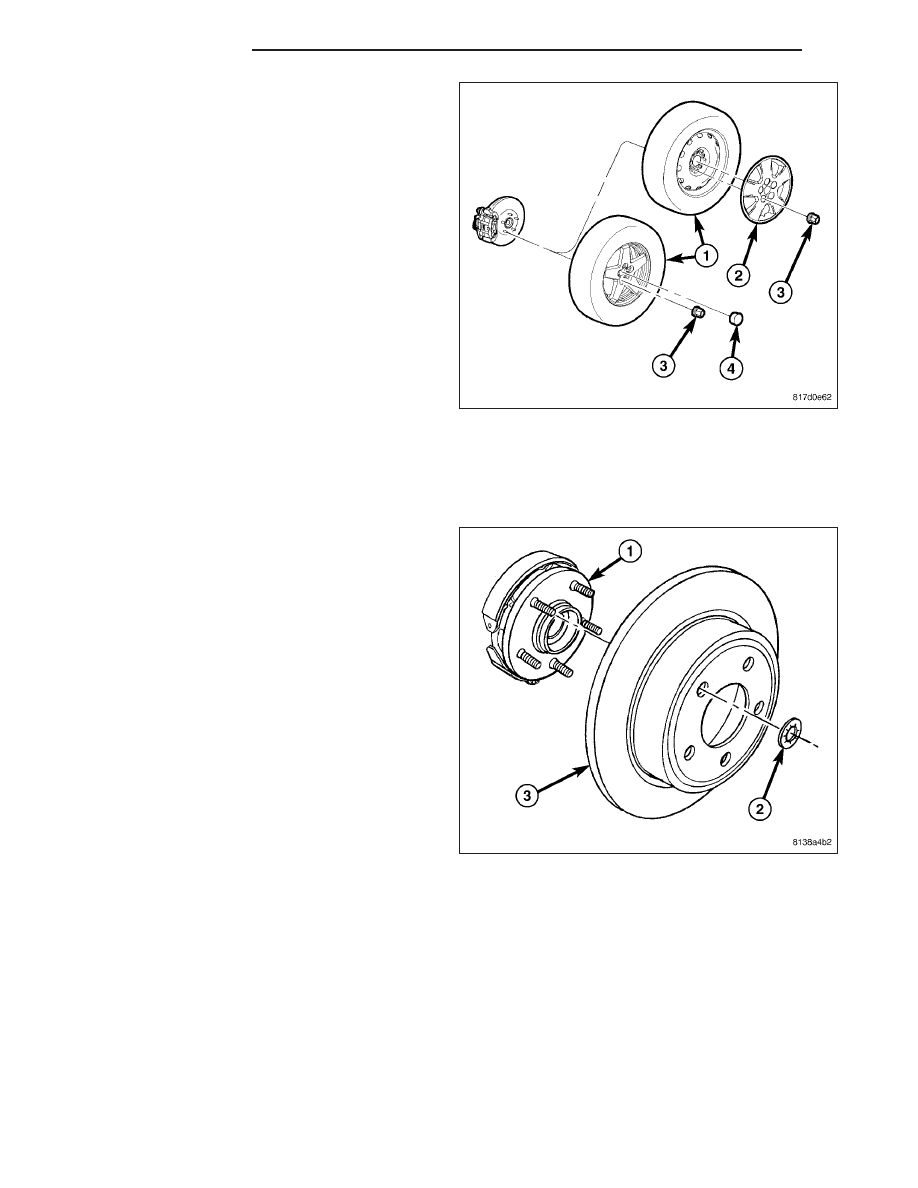

5. Install the tire and wheel assembly (1) (Refer to 22

- TIRES/WHEELS - INSTALLATION). Tighten the
wheel mounting nuts (3) to 135 N·m (100 ft. lbs.).

6. Lower the vehicle.

7. Pump the brake pedal several times before moving

the vehicle to set the pads to the brake rotor.

8. Check and adjust the brake fluid level in the reser-

voir as necessary.

9. Road test the vehicle and make several stops to

seat the brake pads to the rotor.

REAR BRAKE ROTOR

NOTE: Inspect disc brake pads and parking brake shoes before installation. (Refer to 5 - BRAKES/HYDRAU-
LIC/MECHANICAL/BRAKE PADS/SHOES - INSPECTION)

1. Clean the hub face (1) to remove any dirt or corro-

sion where the rotor mounts.

2. Install the brake rotor (3) over the studs on the hub

and bearing (1).

CAUTION: Use care when installing the caliper onto the adapter bracket to avoid damaging the guide pin
boot.
