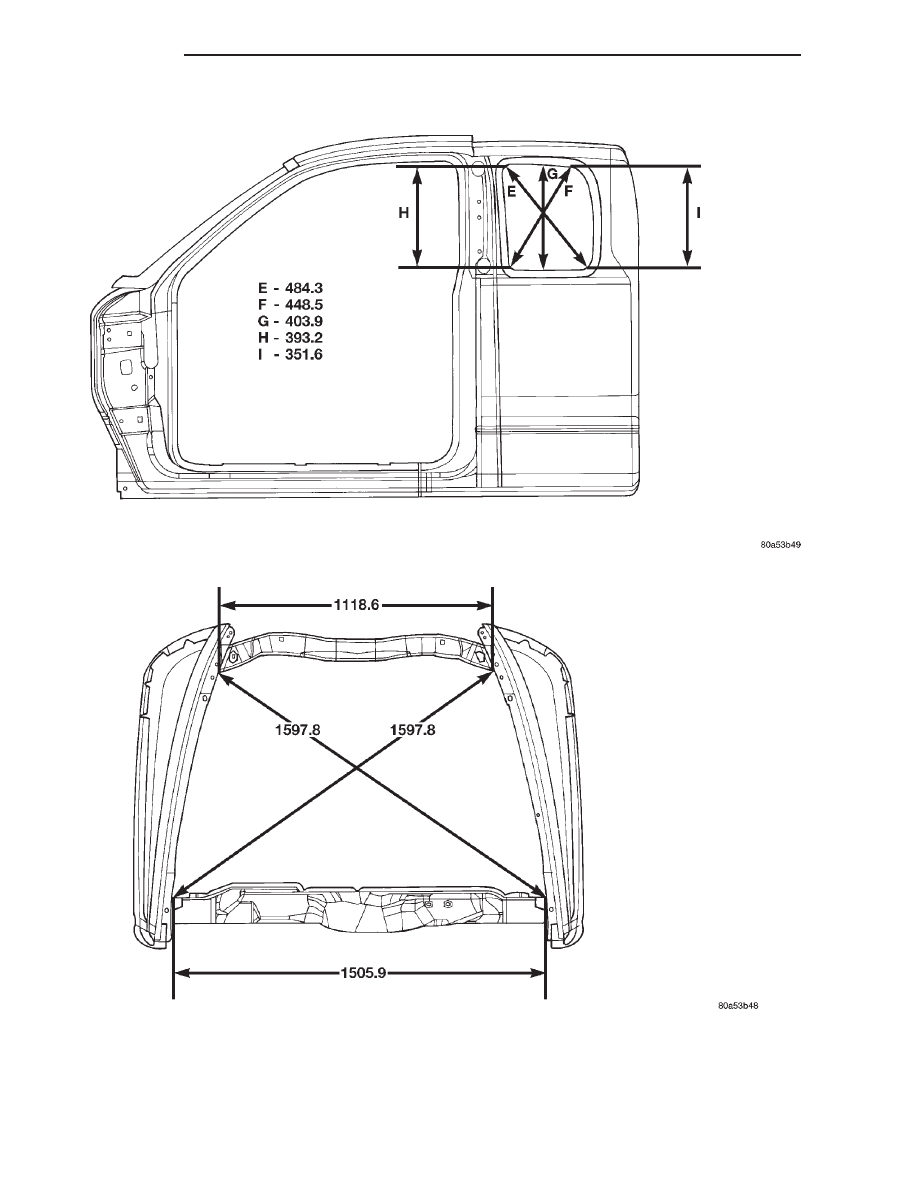

QUARTER WINDOW OPENING

ENGINE COMPARTMENT OPENING

23 - 56

BODY

AN

BODY (Continued)

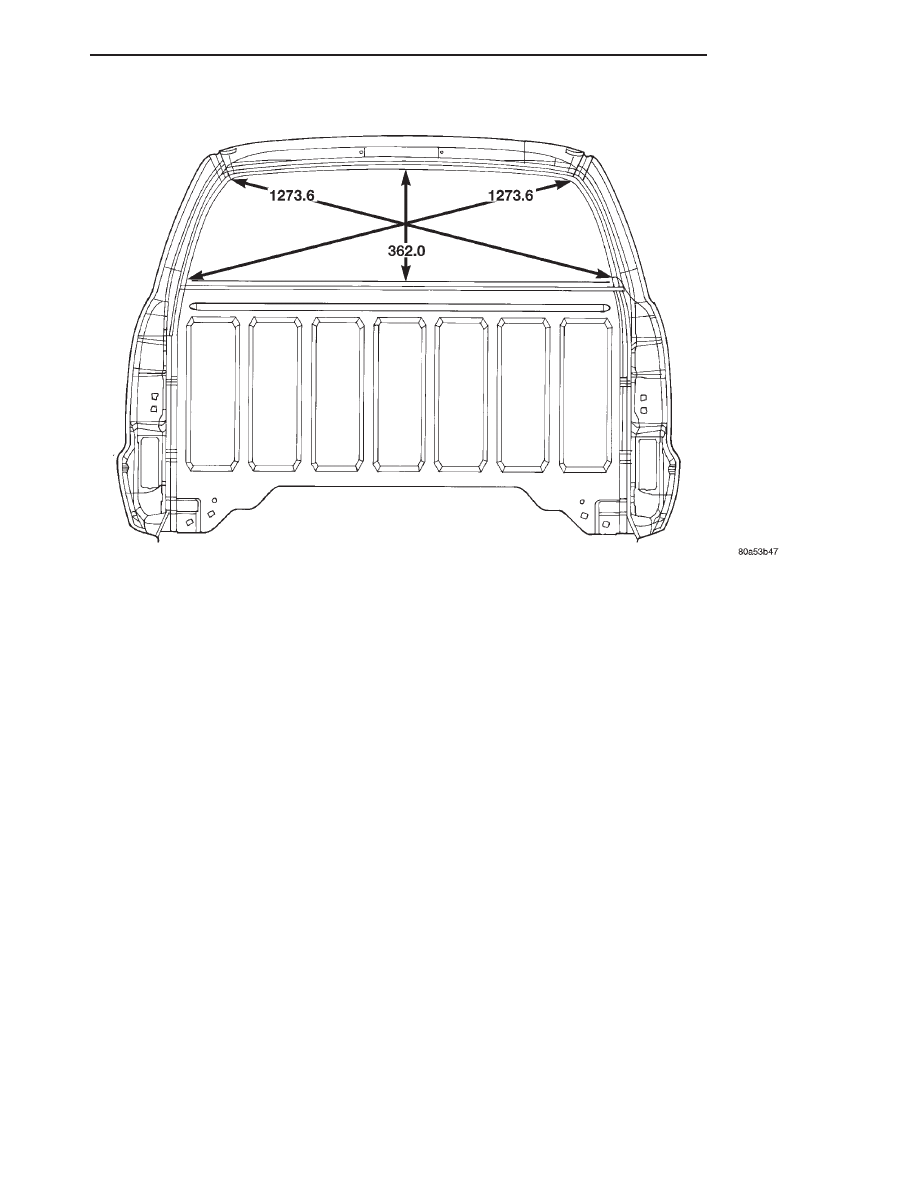

BACKLITE OPENING

AN

BODY

23 - 57

BODY (Continued)

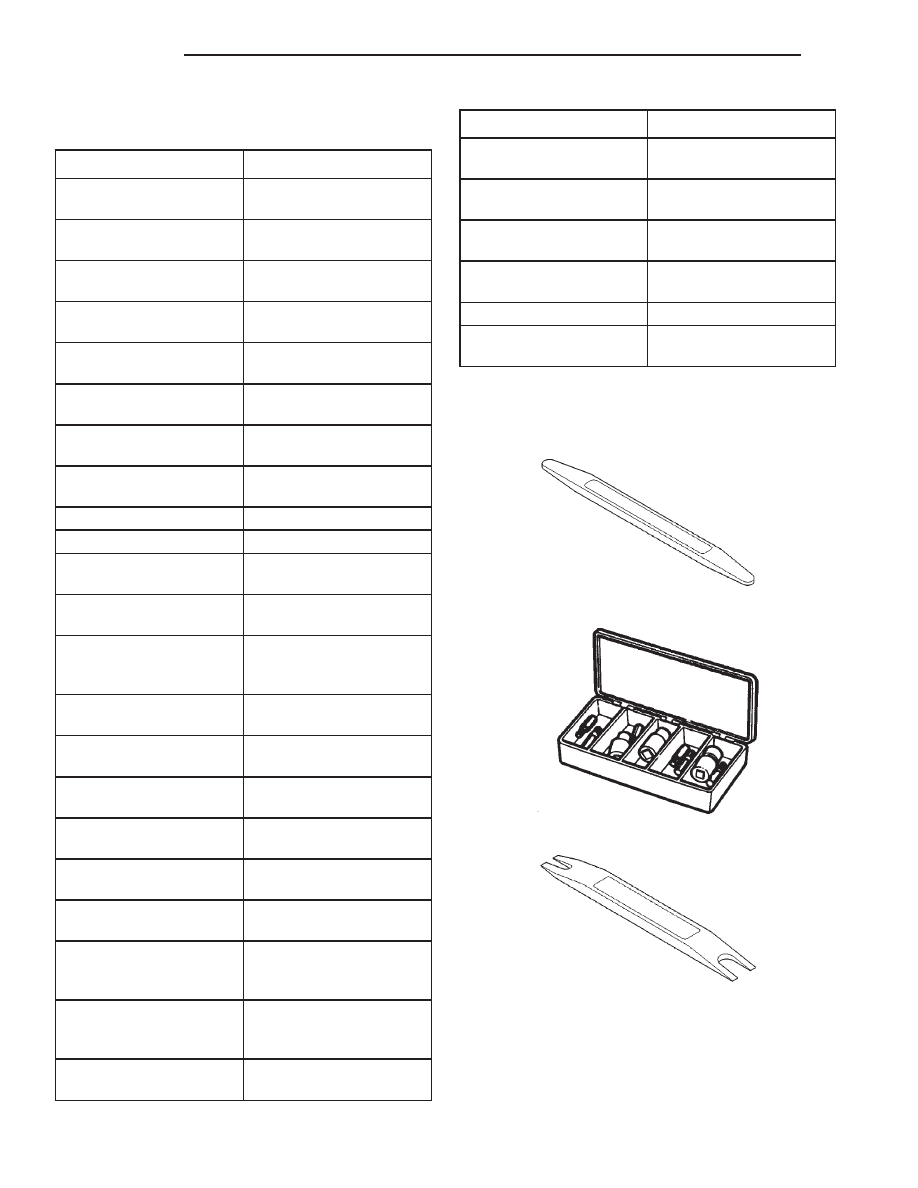

TORQUE SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Bench seat track to seat

frame bolt

24 N·m (17 ft. lbs.)

Bench seat outer track to

seat frame bolt

24 N·m (17 ft. lbs.)

Bench seat to floor pan

front bolt

40 N·m (30 ft. lbs.)

Bench seat to floor pan

rear bolt

28 N·m (20 ft. lbs.)

Bucket seat track to seat

frame bolt

24 N·m (17 ft. lbs.)

Bucket seat track to floor

pan front bolt

28 N·m (20 ft. lbs.)

Bucket seat track to floor

pan rear inboard bolt

40 N·m (30 ft. lbs.)

Bucket seat track to floor

pan rear outboard bolt

28 N·m (20 ft. lbs.)

Cab mounting bolt

81 N·m (60 ft. lbs.)

Cargo box bolt

27 N·m (20 ft. lbs.)

Center seat to bucket

seat inboard track bolts

24 N·m (17 ft. lbs.)

Console lid/seat back

pivot bolt

24 N·m (17 ft. lbs.)

Console lid/seat back to

left hinge bracket torx

screws

24 N·m (17 ft. lbs.)

Front bucket seat belt

buckle anchor bolt

40 N·m (29 ft. lbs.)

Front door hinge to hinge

pillar bolts

28 N·m (21 ft. lbs.)

Front door hinge to door

nuts and bolts

28 N·m (21 ft. lbs.)

Front seat belt retractor

bolt

44 N·m (32 ft. lbs.)

Front turning loop anchor

bolt

44 N·m (32 ft. lbs.)

Front lower belt anchor

bolt

44 N·m (32 ft. lbs.)

Front seat rear inboard

seat track to floor pan

bolts

40 N·m (30 ft. lbs.)

torque.

Front seat rear outboard

seat track to floor pan

bolts

16 N·m (11 ft. lbs.)

Front seat front seat

track to floor pan bolts

16 N·m (11 ft. lbs.)

DESCRIPTION

SPECIFICATION

Rear seat belt retractor

bolt

44 N·m (32 ft. lbs.)

Rear turning loop anchor

bolt

44 N·m (32 ft. lbs.)

Rear lower belt anchor
bolt

44 N·m (32 ft. lbs.)

Rearview mirror set
screw

1 N·m (9 in. lbs.)

Side view mirror nut

7 N·m (65 in. lbs.)

Rear seat belt/buckle
anchor bolt

44 N·m (32 ft. lbs.)

SPECIAL TOOLS

BODY

Trim Stick C-4755

Torx Bit Set C-4794-B

Molding Remover C-4829

23 - 58

BODY

AN

BODY (Continued)

DECKLID/HATCH/LIFTGATE/TAILGATE

TABLE OF CONTENTS

page

page

TAILGATE CHECK CABLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 59

TAILGATE LATCH

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 59

TAILGATE LATCH RELEASE HANDLE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 60

TAILGATE LATCH STRIKER

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 60

TAILGATE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . 60

TAILGATE CHECK CABLE

REMOVAL

(1) Release tailgate latch and open tailgate.
(2) Pry lock tab outward to clear stud head on

cargo box (Fig. 1).

(3) Push cable end forward until stud head is in

clearance hole portion of cable end.

(4) Separate cable end from stud.
(5) Remove screw holding cable to tailgate.
(6) Separate check cable from tailgate.

INSTALLATION

Reverse the preceding operation.

TAILGATE LATCH

REMOVAL

(1) Remove bolts attaching tailgate latch to tail-

gate (Fig. 2).

(2) Remove bezel for tailgate latch release handle.
(3) Remove bolts attaching tailgate latch release

handle to tailgate.

(4) Disengage latch rods at tailgate latch release

handle.

(5) Separate latch from tailgate and disengage

latch rod from latch.

INSTALLATION

(1) Engage latch rods to tailgate latch release han-

dle.

(2) Install tailgate latch release handle.
(3) Attach latch release rod to latch.
(4) Position latch in tailgate.
(5) Install bolts attaching tailgate latch to tailgate.
(6) Install bezel for tailgate latch release handle.

TAILGATE LATCH RELEASE
HANDLE

REMOVAL

(1) Using a trim stick and starting at the bottom

of the latch release handle, disengage the bottom
clips attaching the bezel to the tailgate.

(2) Slide the bezel downward to remove it from the

tailgate.

(3) Remove screws attaching latch release handle

to tailgate (Fig. 2).

(4) Disengage latch release rods (Fig. 3).
(5) Separate latch release from tailgate.

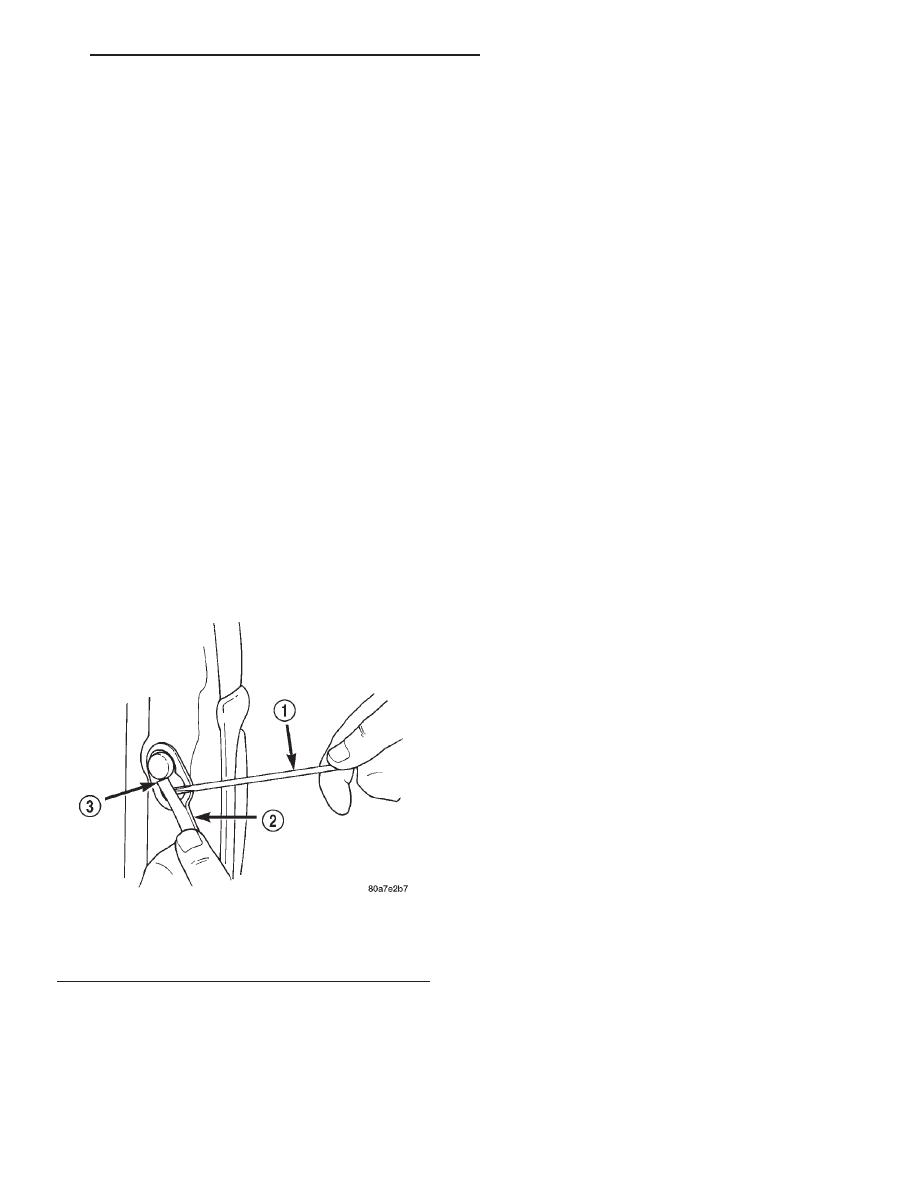

Fig. 1 Tailgate Check

1 - SCREW DRIVER
2 - TAILGATE CHECK CABLE
3 - LOCK TAB
