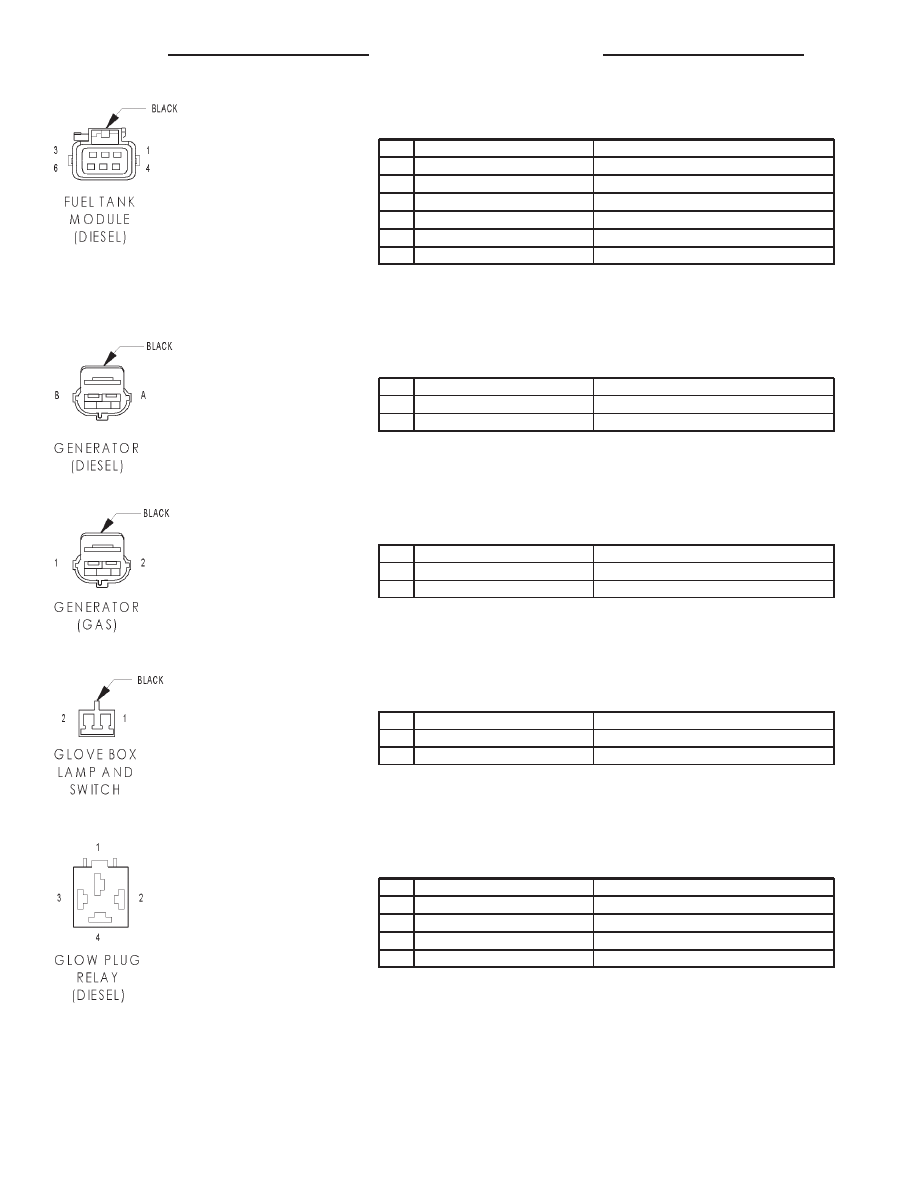

FUEL TANK MODULE (DIESEL) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A141 16DG/WT

NOT USED

2

-

-

3

G4 18DB

FUEL LEVEL SENSOR SIGNAL

4

K4 18BK/LB

SENSOR GROUND

5

-

-

6

Z1 18BK

GROUND

GENERATOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

K125 18WT/DB

GENERATOR SOURCE

B

K20 18DG

GENERATOR FIELD

GENERATOR (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K125 18WT/DB

GENERATOR SOURCE

2

K20 18DG

GENERATOR FIELD

GLOVE BOX LAMP AND SWITCH - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Y158 20YL/VT

INTERIOR LIGHTS CONTROL

2

M1 18PK

FUSED B(+)

GLOW PLUG RELAY (DIESEL) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

A54 10RD/GY

FUSED B(+)

2

K152 18WT

GLOW PLUG RELAY CONTROL

3

A142 12DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

4

K154 10GY

GLOW PLUG RELAY OUTPUT

8Wa - 80 - 40

8W-80 CONNECTOR PINOUTS

R1

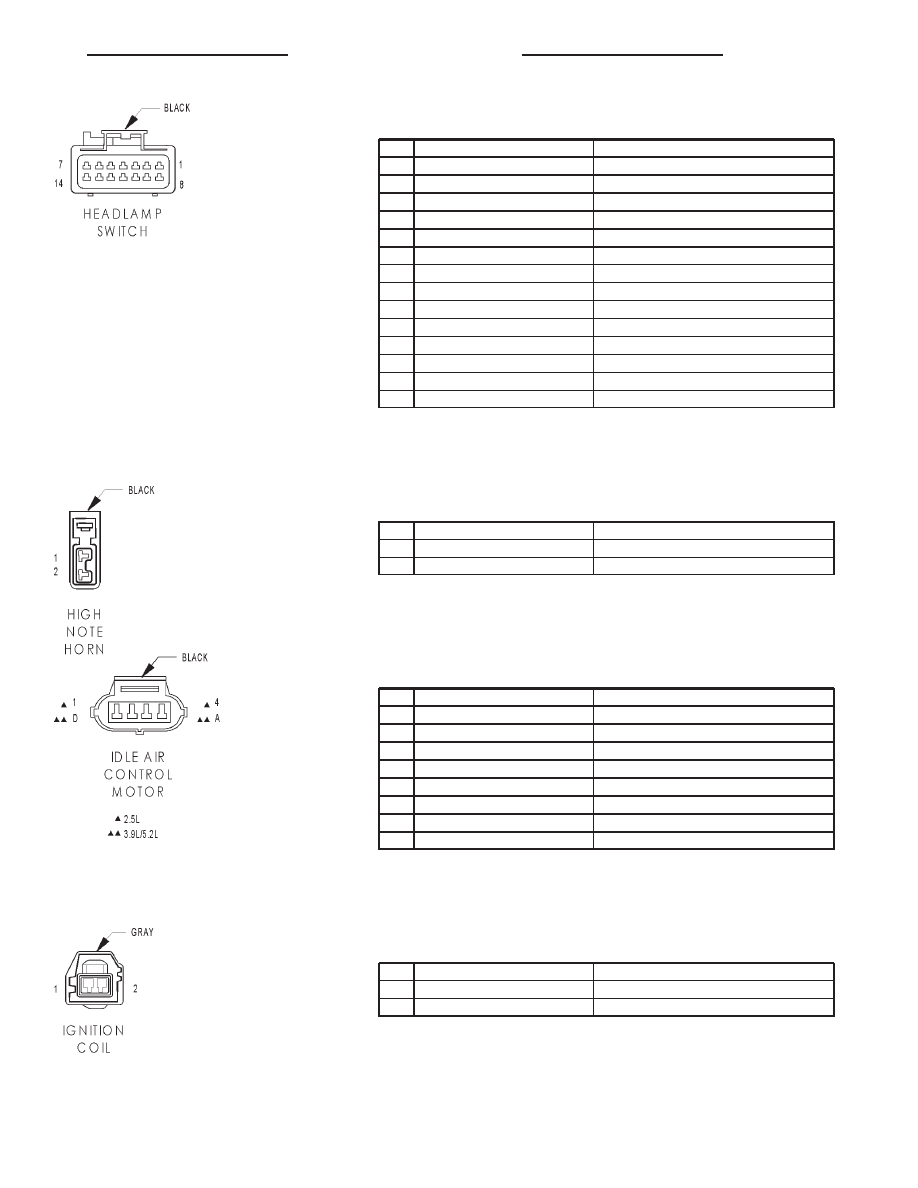

HEADLAMP SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

L7 18BK/YL

PARK LAMP RELAY OUTPUT

2

L80 18WT/DG

HEADLAMP SWITCH RETURN

3

L308 20LG/RD

PARK LAMP SWITCH SENSE

4

Z141 18BK/OR

GROUND

5

L35 20BR/WT

FOG LAMP RELAY CONTROL

6

L307 18LG/OR

HEADLAMP SWITCH SENSE

7

L38 18LG/BK

FOG LAMP RELAY OUTPUT

8

L107 20WT

HEADLAMP SWITCH OUTPUT

9

Z1 18BK

GROUND

10

M11 20PK/LB

COURTESY LAMP SWITCH OUTPUT

11

-

-

12

M4 18GY/BK

INTERIOR LIGHTS DIMMER SIGNAL

13

-

-

14

E1 18TN

PANEL LAMPS DIMMER SWITCH SIGNAL

HIGH NOTE HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BK

GROUND

2

X2 18DG/RD

HORN RELAY OUTPUT

IDLE AIR CONTROL MOTOR - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

K39 18GY/RD (2.5L)

IDLE AIR CONTROL NO. 1 DRIVER

2

K60 18YL/BK (2.5L)

IDLE AIR CONTROL NO. 2 DRIVER

3

K40 18BR/WT (2.5L)

IDLE AIR CONTROL NO.3 DRIVER

4

K59 18VT/BK (2.5L)

IDLE AIR CONTROL NO.4 DRIVER

A

K59 18VT/BK (3.9L/5.2L)

IDLE AIR CONTROL NO. 4 DRIVER

B

K40 18BR/WT(3.9L/5.2L)

IDLE AIR CONTROL NO. 3 DRIVER

C

K60 18YL/BK (3.9L/5.2L)

IDLE AIR CONTROL NO. 2 DRIVER

D

K39 18GY/RD (3.9L/5.2L)

IDLE AIR CONTROL NO. 1 DRIVER

IGNITION COIL - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

A142 16DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

2

K19 16BK/GY

IGNITION COIL NO.1 DRIVER

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 41

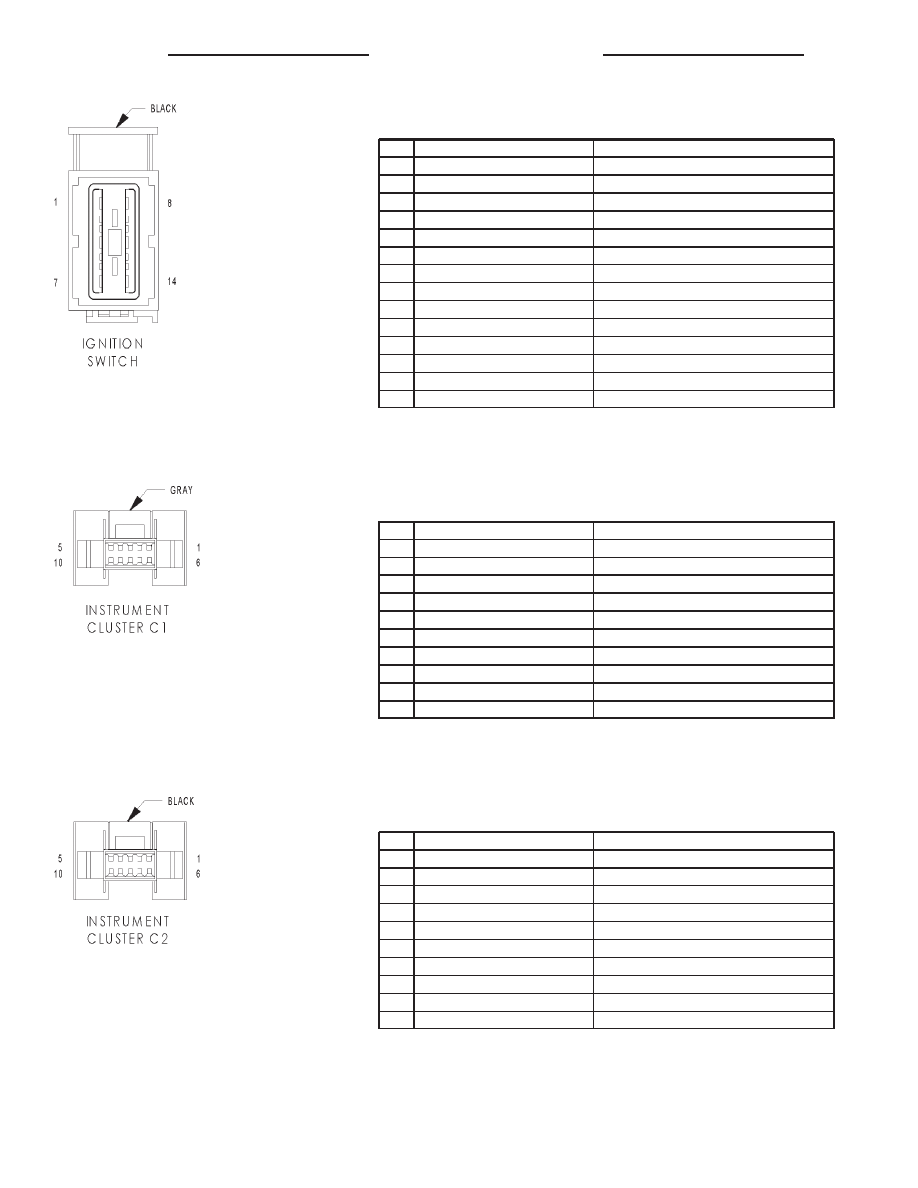

IGNITION SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

A111 12RD/LB

FUSED B(+)

2

A81 18DG/RD (GAS)

IGNITION SWITCH OUTPUT (RUN-START)

3

A21 16DB

IGNITION SWITCH OUTPUT (RUN-START)

4

A19 16RD/YL

FUSED B(+)

5

G26 18LB

KEY-IN IGNITION SWITCH SENSE

6

Z1 20BK

GROUND

7

A22 12BK/OR

IGNITION SWITCH OUTPUT (RUN)

8

C1 12DG

IGNITION SWITCH OUTPUT (RUN)

9

A31 12BK/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

10

A30 12RD/WT

IGNITION SWITCH OUTPUT (RUN-ACC)

11

A1 12RD

FUSED B(+)

12

A18 12RD/BK

FUSED B(+)

13

A41 14YL

IGNITION SWITCH OUTPUT (START)

14

A2 12PK/BK

FUSED B(+)

INSTRUMENT CLUSTER C1 - GRAY 10-WAY

CAV

CIRCUIT

FUNCTION

1

Y128 20DG/GY (3.9L/5.2L)

TRANS RANGE SENSOR 5V SUPPLY

2

F15 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN START)

3

-

-

4

Z2 20BK/LG

GROUND

5

Z1 20BK

GROUND

6

M1 18PK

FUSED B(+)

7

F11 20RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

G85 20OR/BK (DIESEL)

WAIT TO START INDICATOR CONTROL

9

D25 20VT/YL

PCI BUS

10

-

-

INSTRUMENT CLUSTER C2 - BLACK 10-WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS FEED

2

G29 18BK/TN

WASHER FLUID SWITCH SENSE

3

G13 20DB/RD

SEAT BELT INDICATOR DRIVER

4

Y193 20WT/LG (3.9L/5.2L)

TRANS RANGE SENSOR MUX

5

L107 20WT

HEADLAMP SWITCH OUTPUT

6

L61 16LG

LEFT TURN SIGNAL

7

-

-

8

L60 16TN

RIGHT TURN SIGNAL

9

G34 18RD/GY

HIGH BEAM INDICATOR DRIVER

10

-

-

8Wa - 80 - 42

8W-80 CONNECTOR PINOUTS

R1

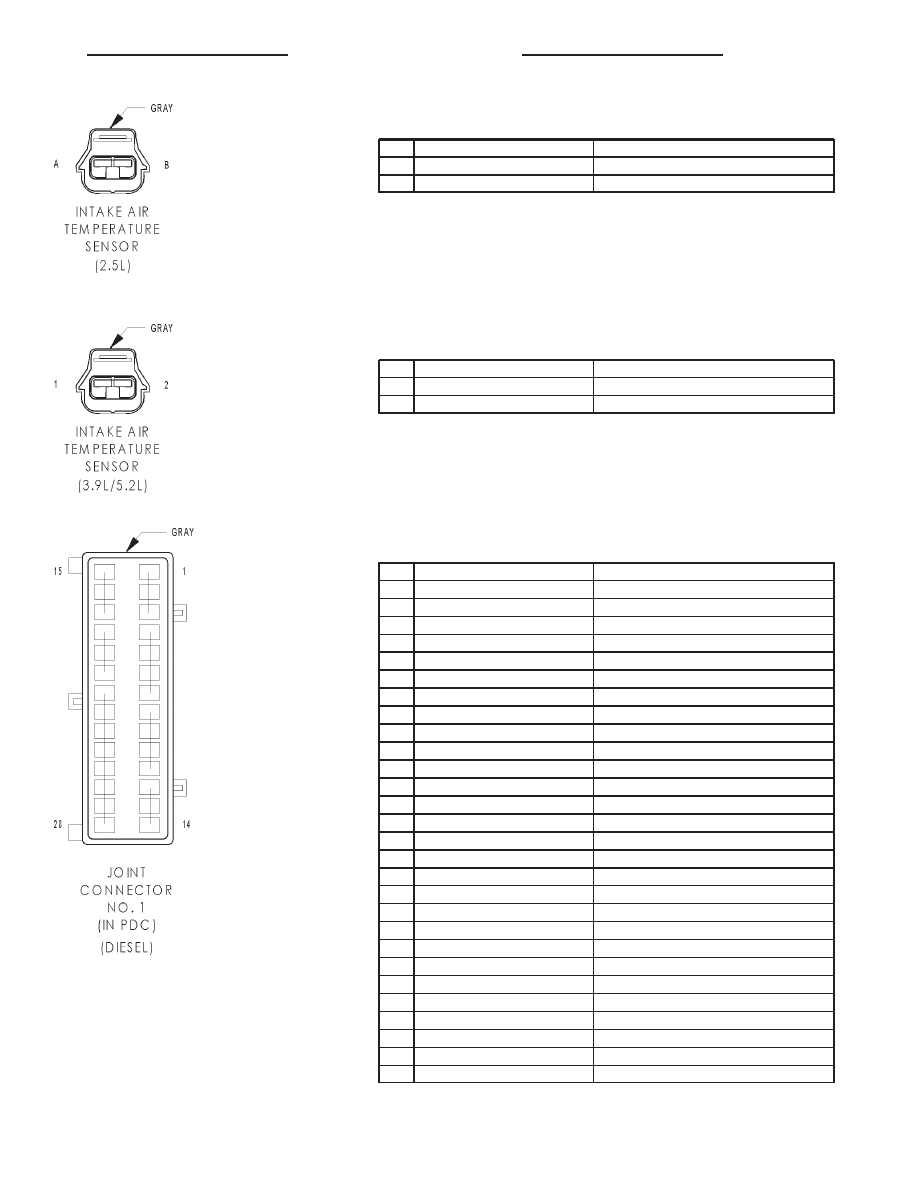

INTAKE AIR TEMPERATURE SENSOR (2.5L) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

K4 18BK/LB (2.5L)

SENSOR GROUND

B

K21 18BK/RD (2.5L)

INTAKE AIR TEMPERATURE SIGNAL

INTAKE AIR TEMPERATURE SENSOR (3.9L/5.2L) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

K4 18BK/LB

GROUND

2

K21 18BK/RD

INTAKE AIR TEMPERATURE SIGNAL

JOINT CONNECTOR NO. 1 (IN PDC) (DIESEL) - GRAY 28 WAY

CAV

CIRCUIT

FUNCTION

1

D21 18PK/DB

SCI TRANSMIT

2

D21 18PK/DB

SCI TRANSMIT

3

D21 18PK/DB

SCI TRANSMIT

4

L38 18LB/BK

FOG LAMP RELAY OUTPUT

5

L38 18LB/BK

FOG LAMP RELAY OUTPUT

6

L38 18LB/BK

FOG LAMP RELAY OUTPUT

7

L38 18LB/BK

FOG LAMP RELAY OUTPUT

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

-

-

17

-

-

18

G7 18WT/OR

VEHICLE SPEED SIGNAL

19

G7 20WT/OR

VEHICLE SPEED SIGNAL

20

G7 20WT/OR

VEHICLE SPEED SIGNAL

21

K4 18BK/LB

SENSOR GROUND

22

K4 18BK/LB

SENSOR GROUND

23

K4 18BK/LB

SENSOR GROUND

24

K4 18BK/LB

SENSOR GROUND

25

K4 18BK/LB

SENSOR GROUND

26

K4 18BK/LB

SENSOR GROUND

27

-

-

28

-

-

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 43
