Dodge Dakota (R1). Manual - part 431

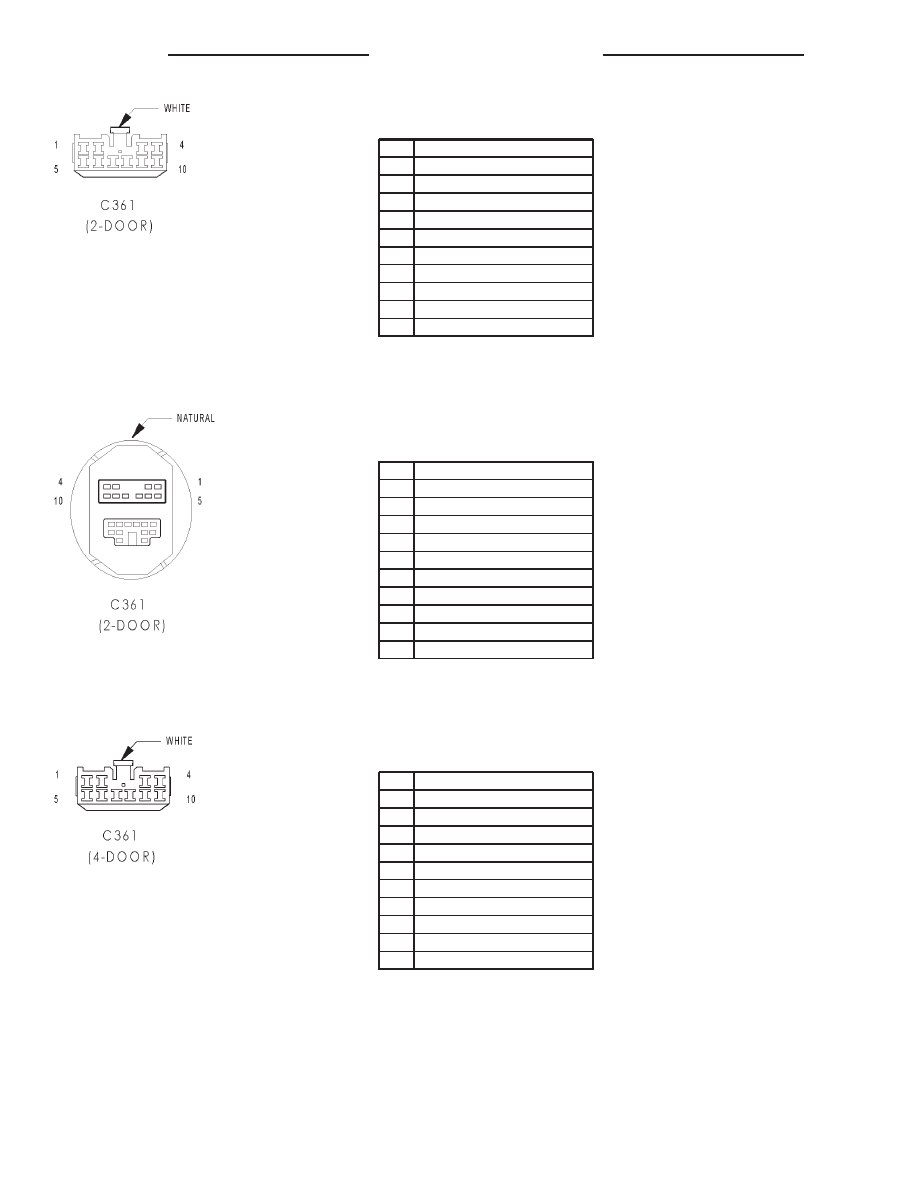

C361 (2-DOOR) - WHITE (BODY SIDE)

CAV

CIRCUIT

1

Q1 14YL

2

-

3

-

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

P96 20WT/LG

10

L10 18BR/LG

C361 (2-DOOR) - NATURAL (RIGHT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

Q1 14YL

2

-

3

-

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

P96 20WT/LG

10

L10 20BR/LG

C361 (4-DOOR) - WHITE (BODY SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

L10 18BR/LG

10

P96 20WT/LG

8Wa - 80 - 20

8W-80 CONNECTOR PINOUTS

R1

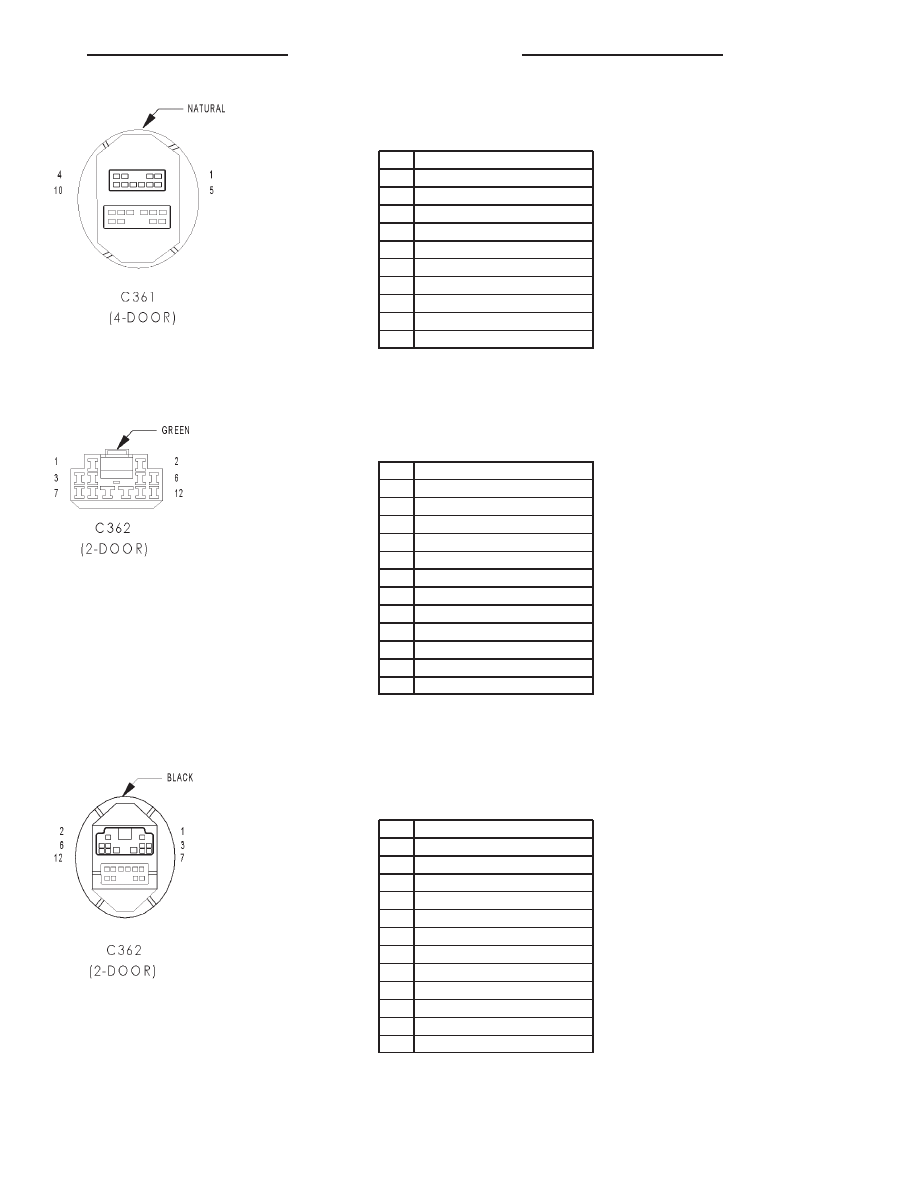

C361 (4-DOOR) - NATURAL (RIGHT FRONT

DOOR SIDE)

CAV

CIRCUIT

1

-

2

-

3

-

4

P34 16PK/BK

5

P33 16OR/BK

6

Q26 14VT/WT

7

Q16 14BR/WT

8

-

9

L10 20BR/LG

10

P96 20WT/LG

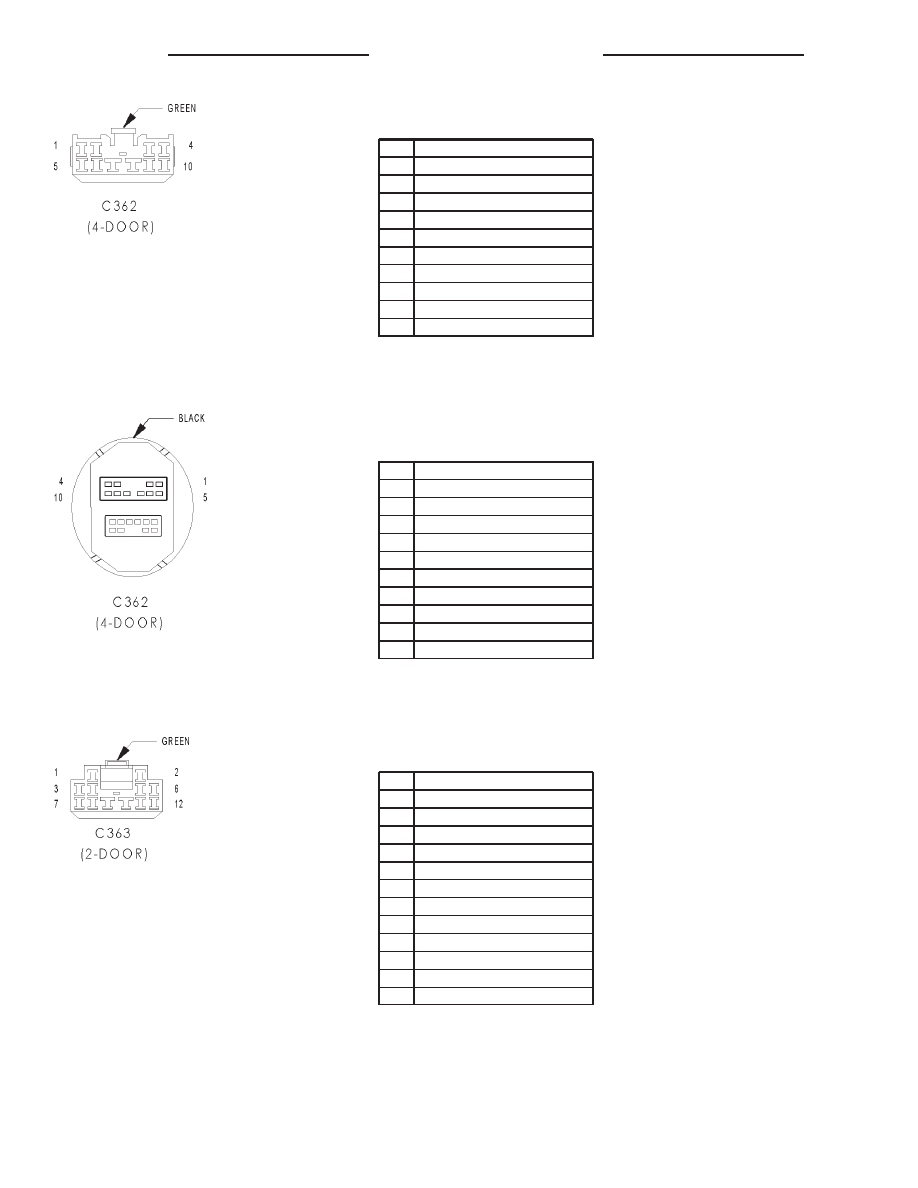

C362 (2-DOOR) - GREEN (BODY SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X54 18VT

5

X56 18DB/RD

6

G74 20TN/RD

7

-

8

-

9

-

10

-

11

-

12

Z2 20BK/LG

C362 (2-DOOR) - BLACK (RIGHT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X54 18VT

5

X56 18DB/RD

6

G74 20TN/RD

7

M1 18PK

8

-

9

F21 14TN

10

Z1 14BK

11

-

12

Z2 20BK/LG

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 21

C362 (4-DOOR) - GREEN (BODY SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X54 18VT

5

X56 18DB/RD

6

G74 20TN/RD

7

Q1 14YL

8

-

9

-

10

Z2 20BK/LG

C362 (4-DOOR) - BLACK (RIGHT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X54 18VT

5

X56 18DB/RD

6

G74 20TN/RD

7

Q1 14YL

8

-

9

-

10

Z2 20BK/LG

C363 (2-DOOR) - GREEN (BODY SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X53 18DG

5

X55 18BR/RD

6

G75 20TN

7

M1 20PK

8

-

9

F21 14TN

10

Z1 14BK

11

-

12

Z2 20BK/LG

8Wa - 80 - 22

8W-80 CONNECTOR PINOUTS

R1

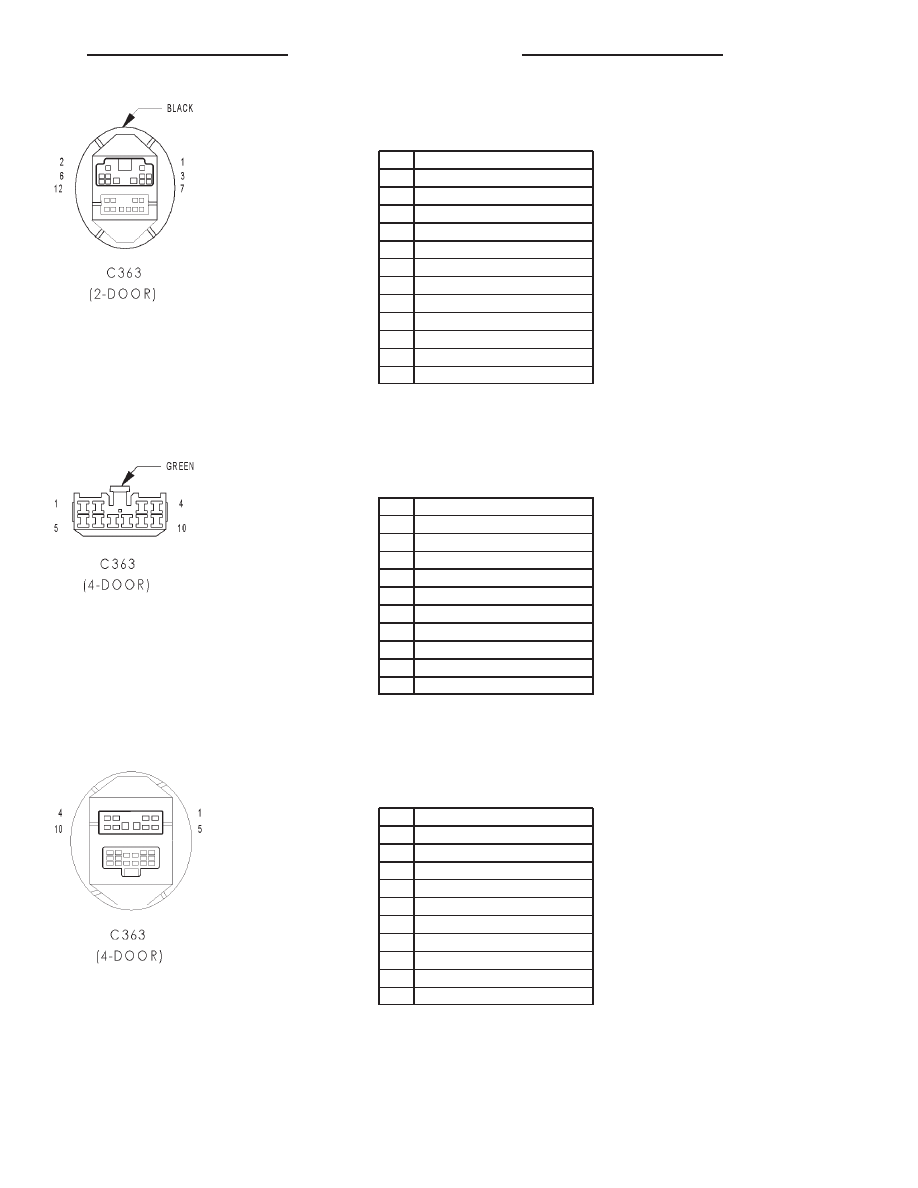

C363 (2-DOOR) - BLACK (LEFT FRONT DOOR

SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X53 18DG

5

X55 18BR/RD

6

G75 20TN

7

M1 18PK

8

-

9

F21 14TN

10

Z1 14BK

11

-

12

Z2 20BK/LG

C363 (4-DOOR) - GREEN (BODY SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X53 18DG

5

X55 18BR/RD

6

G75 20TN

7

Z1 14BK

8

-

9

M1 20PK

10

Z2 20BK/LG

C363 (4-DOOR) - (LEFT FRONT DOOR SIDE)

CAV

CIRCUIT

1

P76 22OR/YL

2

P74 22DB

3

P72 22YL/BK

4

X53 18DG

5

X55 18BR/RD

6

G75 20TN

7

Z1 12BK

8

-

9

M1 20PK

10

Z2 20BK/LG

R1

8W-80 CONNECTOR PINOUTS

8Wa - 80 - 23
