Dodge Dakota (R1). Manual - part 389

8W-30 FUEL/IGNITION SYSTEM

Component

Page

A/C Compressor Clutch Relay . . . . . . . 8Wa-30-9, 32
A/C Low Pressure Switch . . . . . . . . . 8Wa-30-10, 31
A/C Pressure Transducer . . . . . . . . . . 8Wa-30-23, 12
Accelerator Pedal Position Sensor . . . . . . 8Wa-30-29
Automatic Shut Down Relay . 8Wa-30-14, 15, 17, 19,

20, 24, 25, 27, 28, 32

Battery Temperature Sensor . . . . . . . . 8Wa-30-7, 30
Brake Lamp Switch . . . . . . . . . . . . . . 8Wa-30-11, 33
Camshaft Position Sensor . . . . . . . . . . . . . 8Wa-30-5
Center High Mounted Stop Lamp . . . . . . 8Wa-30-33
Controller Antilock Brake . . . . 8Wa-30-7, 11, 31, 33
Crankshaft Position Sensor . . . . . . . . . . . . 8Wa-30-5
Data Link Connector . . . . . . . . . . . . . 8Wa-30-13, 34
Diagnostic Junction Port . . . . . . . . . . 8Wa-30-13, 34

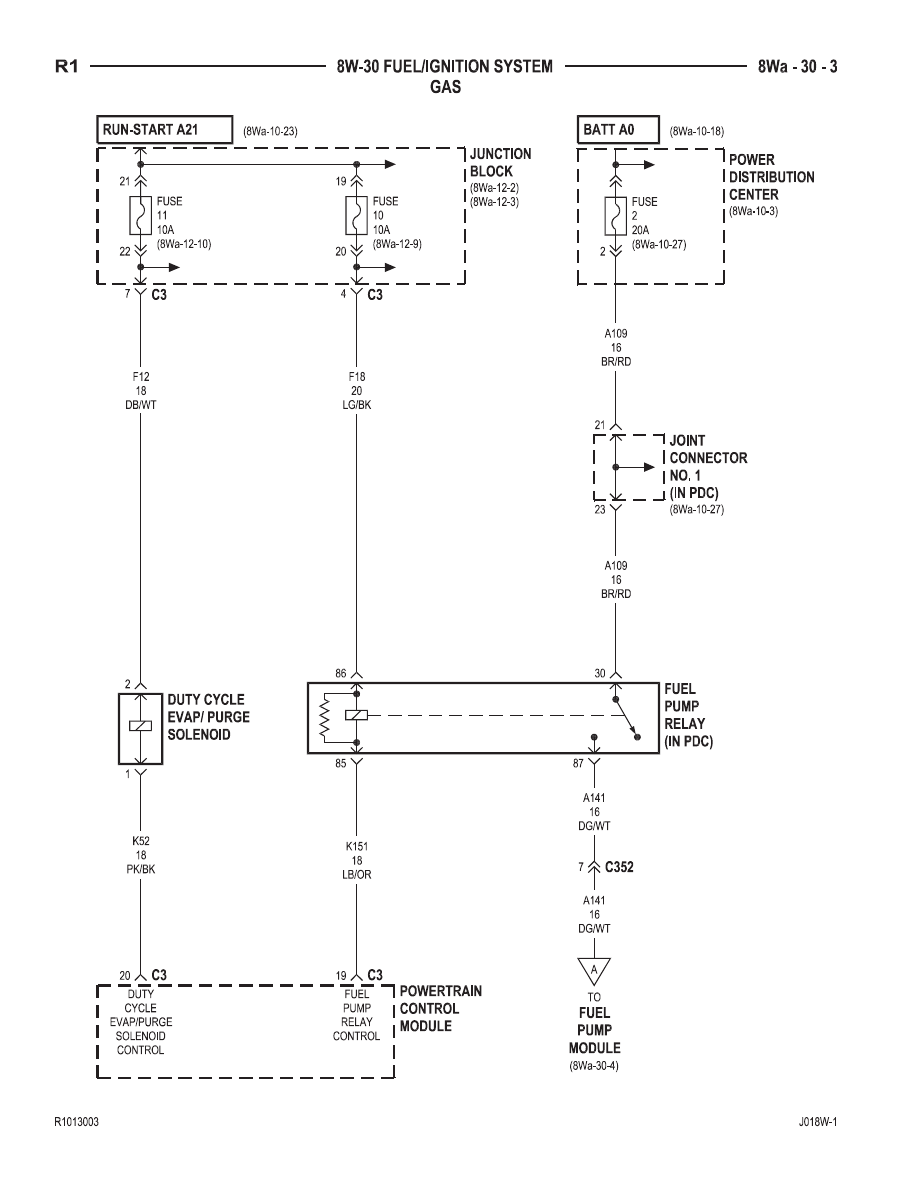

Duty Cycle EVAP/Purge Solenoid . . . . . . . 8Wa-30-3
Engine Control

Module . 8Wa-30-24, 25, 27, 28, 29, 31, 32, 33, 34

Engine Coolant Temperature Sensor . . . . . 8Wa-30-8
Engine Coolant Temperature

Sensor No. 1 . . . . . . . . . . . . . . . . . . . . 8Wa-30-31

Engine Coolant Temperature

Sensor No. 2 . . . . . . . . . . . . . . . . . . . . 8Wa-30-30

Engine Oil Pressure Sensor . . . . . . . . . 8Wa-30-7, 30
Engine Speed Sensor . . . . . . . . . . . . . . . . 8Wa-30-31
Engine Starter Motor Relay . . . . . . . . . . 8Wa-30-17
Exhaust Gas Recirculation Solenoid . . . . 8Wa-30-32
Fuel Heater . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-26
Fuel Heater Relay . . . . . . . . . . . . . . . . . . 8Wa-30-26
Fuel Injection Pump . . . . . . . . . . . . . . . . 8Wa-30-28
Fuel Injector No. 1 . . . . . . . . . . . . . . . 8Wa-30-15, 19
Fuel Injector No. 2 . . . . . . . . . . . . . . . 8Wa-30-15, 20
Fuel Injector No. 3 . . . . . . . . . . . . . . . 8Wa-30-15, 19
Fuel Injector No. 4 . . . . . . . . . . . . . . . 8Wa-30-15, 20
Fuel Injector No. 5 . . . . . . . . . . . . . . . . . 8Wa-30-19
Fuel Injector No. 6 . . . . . . . . . . . . . . . . . 8Wa-30-20
Fuel Injector No. 7 . . . . . . . . . . . . . . . . . 8Wa-30-19
Fuel Injector No. 8 . . . . . . . . . . . . . . . . . 8Wa-30-20
Fuel Pump Module . . . . . . . . . . . . . . . . 8Wa-30-3, 4
Fuel Pump Relay . . . . . . . . . . . . . . . . . . . 8Wa-30-3
Fuel Tank Module . . . . . . . . . . . . . . . . . . 8Wa-30-35
Fuse 2 (PDC) . . . . . . . . . . . . . . . . . . 8Wa-30-2, 3, 26
Fuse 4 (PDC) . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-27
Fuse 5 (PDC) . . . . . . . . . . . . . . . . . . . 8Wa-30-11, 33
Fuse 6 (PDC) . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-27
Fuse 10 (JB) . . . . . . . . . . . . . 8Wa-30-2, 3, 9, 24, 26
Fuse 11 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-3
Fuse 11 (PDC) . . . . . . . . . . . . . . . . . . 8Wa-30-24, 25

Component

Page

Fuse 24 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-9
Fuse F (PDC) . . . . . . . . . . . . . . . . . . . 8Wa-30-24, 25
Fuse U (Diesel) . . . . . . . . . . . . . . 8Wa-30-24, 25, 32
Fuse U (Gas) . . . . . . . . . . . . . . . . 8Wa-30-14, 17, 18
G105 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-10
G112 . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-26, 32
G113 . . . . . . . . . . . . . . . . . . 8Wa-30-4, 24, 25, 26, 35

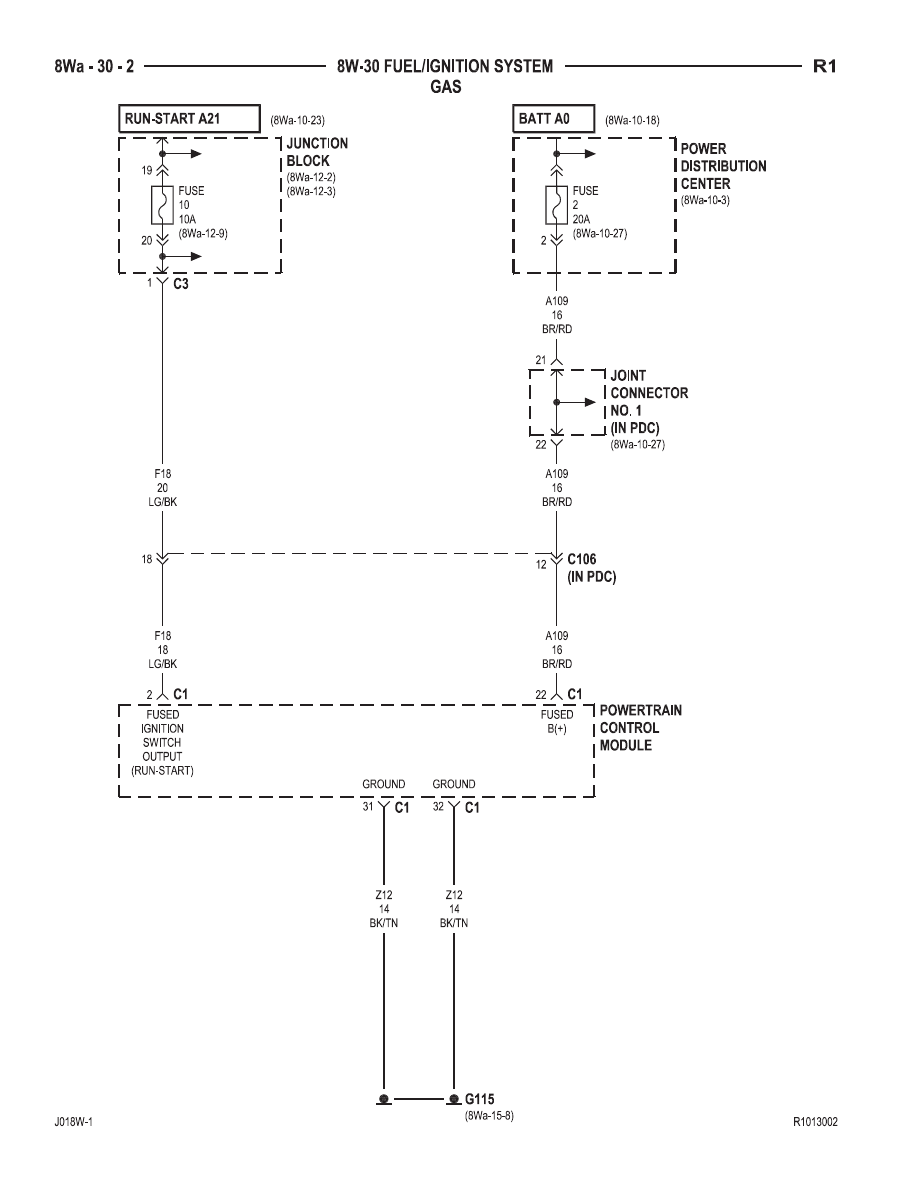

G115 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-2
G207 . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-33, 11
G208 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-30-18
Generator . . . . . . . . . . . . . . . . . . 8Wa-30-16, 22, 25
Glow Plug Assembly . . . . . . . . . . . . . . . . 8Wa-30-27
Glow Plug Relay . . . . . . . . . . . . . . . . . . . 8Wa-30-27
Idle Air Control Motor . . . . . . . . . . . . . . . . 8Wa-30-8
Ignition Coil . . . . . . . . . . . . . . . . . . . 8Wa-30-14, 17
Instrument Cluster . . . . . . . . . . . . . . . . . 8Wa-30-32
Intake Air Temperature Sensor . . . . . . . . . 8Wa-30-8
Joint Connector

No. 1 . . . . . . . . . . . 8Wa-30-2, 3, 23, 30, 31, 34, 35

Joint Connector No. 2 . . . 8Wa-30-11, 14, 15, 17, 19,

20, 24, 25, 27, 28, 32

Joint Connector No. 3 . . . . . . . . . . . 8Wa-30-4, 7, 12
Joint Connector No. 4 . . . . . . . . . . . . . . . 8Wa-30-33
Junction Block . . . . . . 8Wa-30-2, 3, 9, 11, 24, 26, 33
Left Tail/Stop Lamp . . . . . . . . . . . . . . . . 8Wa-30-33
Low Coolant Level Switch . . . . . . . . . . . . 8Wa-30-30
Manifold Absolute Pressure Sensor . . . . . . 8Wa-30-6
Needle Movement Sensor . . . . . . . . . . . . 8Wa-30-29
Output Speed Sensor . . . . . . . . . . . . . . . . 8Wa-30-21
Overdrive Switch . . . . . . . . . . . . . . . . . . . 8Wa-30-18
Oxygen Sensor 1/1 Upstream . . . . . . 8Wa-30-14, 18
Power Distribution Center . 8Wa-30-2, 3, 14, 15, 17,

19, 20, 21, 24, 25, 26, 27, 28, 32, 33

Power Steering Pressure Switch . . . . . . . 8Wa-30-10
Powertrain Control Module . . 8Wa-30-2, 3, 4, 5, 6, 7,

8, 9, 10, 12, 13, 14, 15,

16, 17, 18, 19, 20, 21, 22,

23, 25, 30, 31, 34, 35

Radiator Fan Relay . . . . . . . . . . . . . . . . . . 8Wa-30-9
Right Tail/Stop Lamp . . . . . . . . . . . . . . . 8Wa-30-33
Throttle Position Sensor . . . . . . . . . . . . . . 8Wa-30-6
Transmission Control Relay . . . . . . . . 8Wa-30-21, 22
Transmission Range Sensor . . . . . . . . . . 8Wa-30-17
Transmission Solenoid Assembly . . . . 8Wa-30-12, 21
Turbo Boost Pressure Sensor . . . . . . . . . . 8Wa-30-29
Water In Fuel Sensor . . . . . . . . . . . . . . . 8Wa-30-30

R1

8W-30 FUEL/IGNITION SYSTEM

8Wa - 30 - 1
